树是什么
举个现实生活中的例子，公司的组织架构如下：
# |ceo|
# / \
# |cto| |cfo|
# / \ / \
# |se| |se| |sm| |sm|
通过上图可以得到一个直观的感受，就是明显的层级关系。从顶端的 CEO ，到雇佣各种职能人员组成公司，就像一棵 “树” （颠倒的），从根部开始生长，到开枝散叶。在开发中多少都接触过树的概念 ，作为一种数据结构被广泛得应用在各种计算机语言中，了解它的设计思想对日后的开发是非常有帮助的。以上图公司的组织架构来了解下常用的术语，都比较基础：
- 节点：从 ceo 到研发，都是一个个节点 ；
- 边：两个节点间的联系，如 cto 与研发 ；
- 根节点：架构最上层的节点 ，对应 ceo ；
- 叶子节点：架构最下层的节点，如研发，没有子节点 ；
- 高度：相对叶子节点而言，如 ceo 的高度 -> 研发；+1；
- 深度：相对根节点而言，如 cto 的深度 -> ceo ; +1;
二叉树是什么

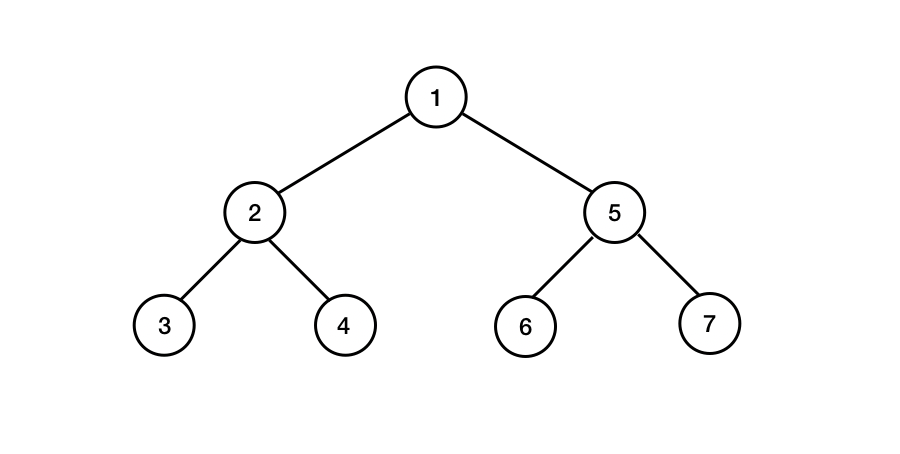

二叉树是一种特殊的树 ，每个节点最多只能有两个子节点（左子节点、右子节点）：
从上图可以看出二叉树是一组节点的集合，每个节点有 3 个属性：
- 当前节点保存的值
- 左子节点
- 右子节点
捋清楚这点关系后就可以动手敲代码了，从最简单的开始：
public class BinaryTree {
int value;
BinaryTree left;
BinaryTree right;
public BinaryTree(int value) {
this.value = value;
this.left = null;
this.right = null;
}
@Override
public String toString() {
return "value: " + value + " left: " + left + " right: " + right;
}
}
二叉树 -- 插入
接下来尝试往二叉树中插入节点，分别定义插入左子节点和右子节点的方法。规则如下
- 如果当前节点没有左/右子节点，则将创建新的节点作为当前节点的左/右子节点；
- 如果当前节点存在左/右子节点，则用新创建的节点 “插入” 到当前节点的左/右子节点位置；

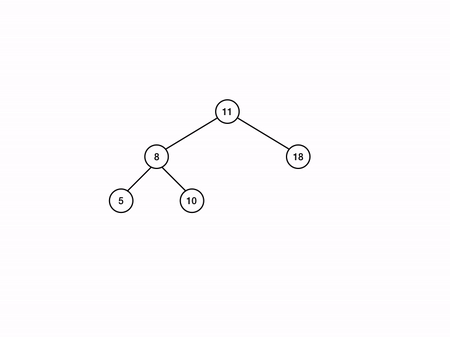

第一点比较好理解，第二点画个图：
也很好理解，思路有了，代码就比较好写了， BinaryTree 类中添加如下方法：
public void insertLeft(int value) {
if (this.left == null) {
this.left = new BinaryTree(value);
} else {
BinaryTree newNode = new BinaryTree(value);
newNode.left = this.left;
this.left = newNode;
}
}
public void insertRight(int value) {
if (this.right == null) {
this.right = new BinaryTree(value);
} else {
BinaryTree newNode = new BinaryTree(value);
newNode.right = this.right;
this.right = newNode;
}
}

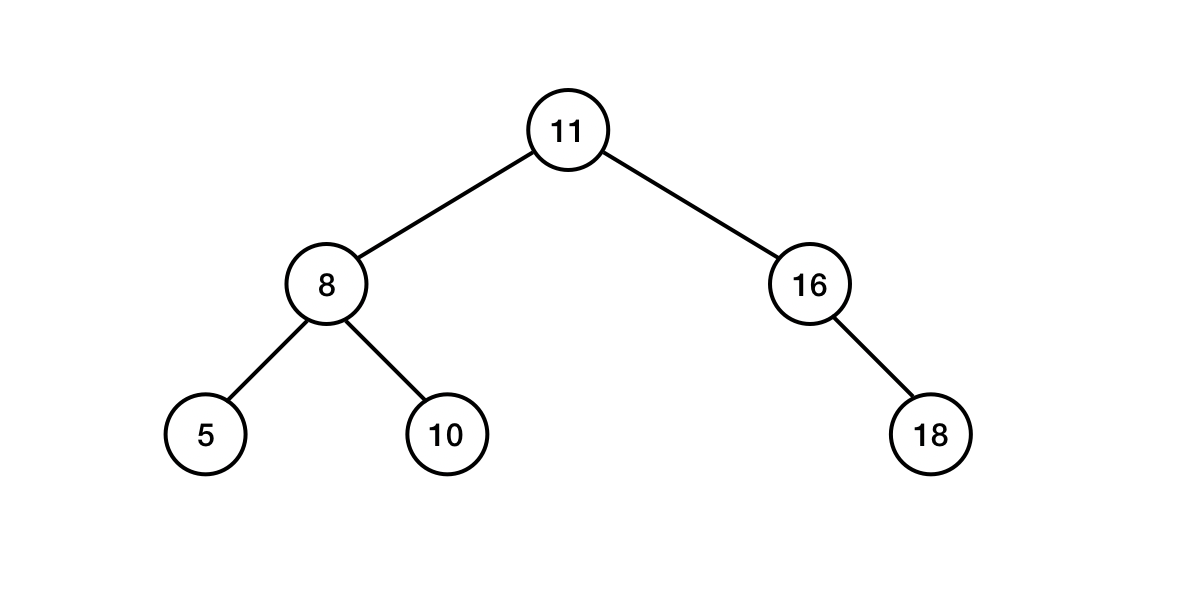

测试下上面写的代码，假设要生成的二叉树如下
测试：
BinaryTree node11 = new BinaryTree(11);
node11.insertLeft(8);
node11.insertRight(16);
BinaryTree node8 = node11.left;
BinaryTree node16 = node11.right;
node8.insertLeft(5);
node8.insertRight(10);
node16.insertRight(18);
BinaryTree node5 = node8.left;
BinaryTree node10 = node8.right;
BinaryTree node18 = node16.right;
System.out.println(node11.value);//11
System.out.println(node8.value);//8
System.out.println(node16.value);//16
System.out.println(node5.value);//5
System.out.println(node10.value);//10
System.out.println(node18.value);//18
二叉树 -- 遍历
二叉树的遍历分为深度优先遍历（Depth-First Search）和广度优先遍历 （Breadth-First Search）。
深度优先--先序
F-B-A-D-C-E-G-I-H
代码实现：
public static void preOrder(BinaryTree currentNode) {
System.out.println(currentNode.value);
if (currentNode.left != null) {
preOrder(currentNode.left);
}
if (currentNode.right != null) {
preOrder(currentNode.right);
}
}
深度优先--中序
A-B-C-D-E-F-G-H-I
代码实现：
public static void inOrder(BinaryTree currentNode) {
if (currentNode.left != null) {
inOrder(currentNode.left);
}
System.out.println(currentNode.value);
if (currentNode.right != null) {
inOrder(currentNode.right);
}
}
深度优先--后序
A-C-E-D-B-H-I-G-F
代码实现：
public static void postOrder(BinaryTree currentNode) {
if (currentNode.left != null) {
postOrder(currentNode.left);
}
if (currentNode.right != null) {
postOrder(currentNode.right);
}
System.out.println(currentNode.value);
}
广度优先--分层
F-B-G-A-D-I-C-E-H
代码实现：
public static void bfs(BinaryTree currentNode) {
Queue<BinaryTree> queue = new LinkedList<>();
if (currentNode == null) {
return;
}
queue.clear();
queue.add(currentNode);
while (!queue.isEmpty()) {
BinaryTree node = queue.remove();
System.out.println(node.value);
if (node.left != null) {
queue.add(node.left);
}
if (node.right != null) {
queue.add(node.right);
}
}
}
这里借助队列来实现广度优先遍历，假如要遍历下面这棵二叉树：
整个流程如下：
二叉查找树
二叉查找树就是排序后的二叉树，通俗理解如下：

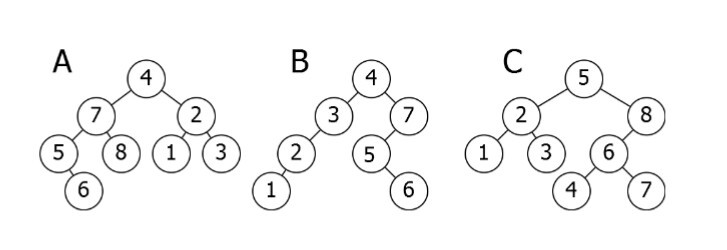

左子树上所有节点的值 < 根节点的值 < 右子树上所有节点的值
- A：不满足条件，子树 7-5-8-6 与子树 2-1-3 顺序颠倒；
- B：满足条件；
- C：不满足条件，4 应该在 5 的左边；
二叉查找树 -- 插入

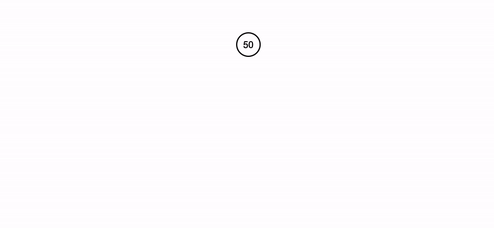

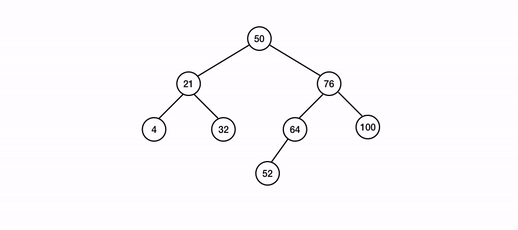

假如要按照 50，76，21，4，32，100，64，52 顺序生成一颗树，流程如下
代码如下：
public static BinaryTree insert(BinaryTree currentNode, int value) {
if (currentNode == null) {
return new BinaryTree(value);
} else if (value < currentNode.value) {
currentNode.left = insert(currentNode.left, value);
} else if (value > currentNode.value) {
currentNode.right = insert(currentNode.right, value);
}
return currentNode;
}
二叉查找树 -- 查找
在上面例子的基础上，假设要查找 52 这个值是否存在，流程如下：
代码如下：
public static boolean find(BinaryTree currentNode, int value) {
if (currentNode == null) {
return false;
}
if (value < currentNode.value) {
return find(currentNode.left, value);
}
if (value > currentNode.value) {
return find(currentNode.right, value);
}
return true;
}
二叉查找树 -- 删除
删除操作相对繁琐，需要考虑几种情况：
- 被删除的节点无子节点；
# |50| |50|
# / \ / \
# |30| |70| (DELETE 20) ---> |30| |70|
# / \ \
# |20| |40| |40|
这种情况很简单，直接删除即可
- 被删除的节点有一个子节点；
# |50| |50|
# / \ / \
# |30| |70| (DELETE 30) ---> |20| |70|
# /
# |20|
这种情况也相对简单，作为 20 父节点的 30 被删除了，那么此时 20 就由 30 的父节点 50 来 “接管”。
- 被删除的节点有两个子节点；
# |50| |50|
# / \ / \
# |30| |70| (DELETE 30) ---> |40| |70|
# / \ /
# |20| |40| |20|
这种情况稍微麻烦一些，首先查找节点 30 的右子树中最小的值（40），并用它替换节点 30 的值，再将节点 40 删掉。不太好理解？下面会有更详细的分解介绍。
代码如下：
public static BinaryTree delete(BinaryTree currentNode, int value) {
if (currentNode == null) {
return null;
}
if (value < currentNode.value) {
currentNode.left = delete(currentNode.left, value);
} else if (value > currentNode.value) {
currentNode.right = delete(currentNode.right, value);
} else {
if (currentNode.left == null && currentNode.right == null) {
System.out.println("deleting leaf node" + value);
return null;
} else if (currentNode.left == null) {
System.out.println("no left node; deleting " + value);
return currentNode.right;
} else if (currentNode.right == null) {
System.out.println("no right node; deleting " + value);
return currentNode.left;
} else {
currentNode.value = minimumValue(currentNode.right);
delete(currentNode.right, currentNode.value);
System.out.println("with two child node; deleting " + value);
}
}
return currentNode;
}
public static int minimumValue(BinaryTree root) {
if (root.left != null) {
return minimumValue(root.left);
}
return root.value;
}
做个测试，通过下面代码生成一棵二叉查找树：
BinaryTree root = new BinaryTree(15);
insert(root, 10);
insert(root, 20);
insert(root, 8);
insert(root, 12);
insert(root, 17);
insert(root, 25);
insert(root, 19);
bfs(root);
# |15|
# / \
# |10| |20|
# / \ / \
# |8| |12| |17| |25|
# \
# |19|
删无子节点的节点 8 ：
delete(root, 8);
bfs(root);
# |15|
# / \
# |10| |20|
# \ / \
# |12| |17| |25|
# \
# |19|
再删带一个子节点的节点 17：
delete(root, 17);
bfs(root);
# |15|
# / \
# |10| |20|
# \ / \
# |12| |19| |25|
再删带两个子节点的节点 15：
delete(root, 15);
bfs(root);
# |19|
# / \
# |10| |20|
# \ \
# |12| |25|

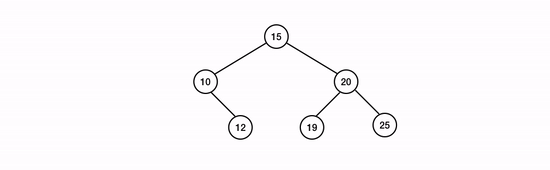

删带两个子节点的节点的过程用流程表示：
Enjoy --☺
