阿里中后台UI解决方案 - Fusion
2018年12月16号,Fusion 在 OSC 深圳源创会年终盛典 上对外开源开放了, 这个在阿里内部跑了三年的产品,终于正式对外了。
可能一些业界的同学已经在某些渠道听说过阿里的 Fusion Design
距离上次对外发声,Fusion 在阿里内部又走了两年,这两年内我们技术领域又有了一些突破。这次重点介绍我们的突破吧。不过介绍前还是要说下 Fusion 是做什么的,毕竟还是有很多同学是第一次听说的!

1. Fusion 是做什么的

1.1 解决设计师和前端工作协同的问题

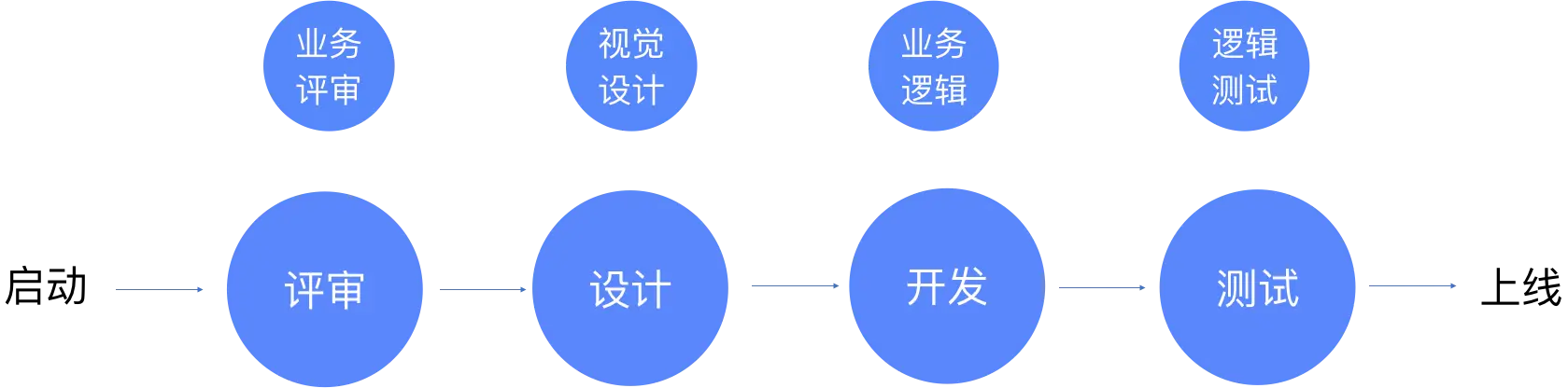

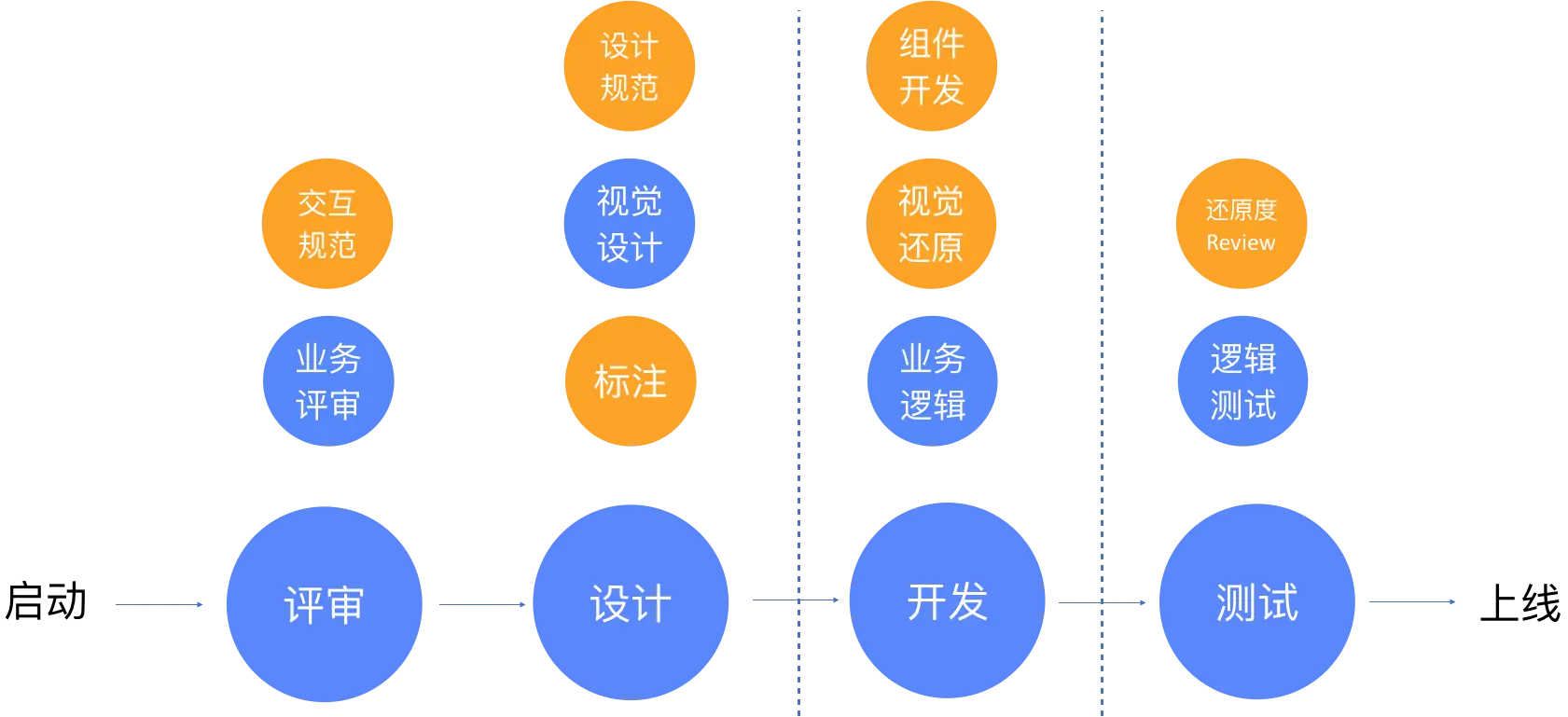

一般一个项目的上线流程基本都要经历,评审、设计、开发、测试 这几个阶段。
而各个阶段又可以再深入进去的拆分,大致如下:
  • 评审: 业务交互(产品功能交互),业务逻辑的评审
  • 设计:设计规范(设计师对整个产品在视觉规范上面的定义),视觉设计(绘制视觉稿),标注稿(产出标注搞给到前端)
  • 开发:前端一般都会有一套组件库;但是组件库可能和自己业务线的品牌并不是对应的(比如阿里橙、天空蓝,基本没类业务线都会有个自己的品牌),所以第一步需要在组件层面做UI的定制,然后是业务逻辑的开发。
  • 测试:最常见的就是设计师和前端坐在一起两天专门做UI还原度review;业务逻辑测试是必做流程不多说。
这里重点说下流程中的两个问题。

问题1:重复工作

这里面标黄了的部分表示可能是各个业务线间的重复工作
  • 比如中后台 UI 的交互都是确定的;
  • 比如设计规范都可以在一个基础的规范上面做继承和扩展;
  • 比如标注可以通过插件统一进行规范,而视觉还原、还原度 review 这部分设计师最关心的部分,但是做完了设计稿只是第一步,还是要找前端对真实的页面再去调整一遍。

问题2:协同问题

协同遇到的问题,上面知乎链接里面周源的回答已经非常清楚了,我这里再大概总结下。
  • 因为使用的工具不同对概念的认知不同

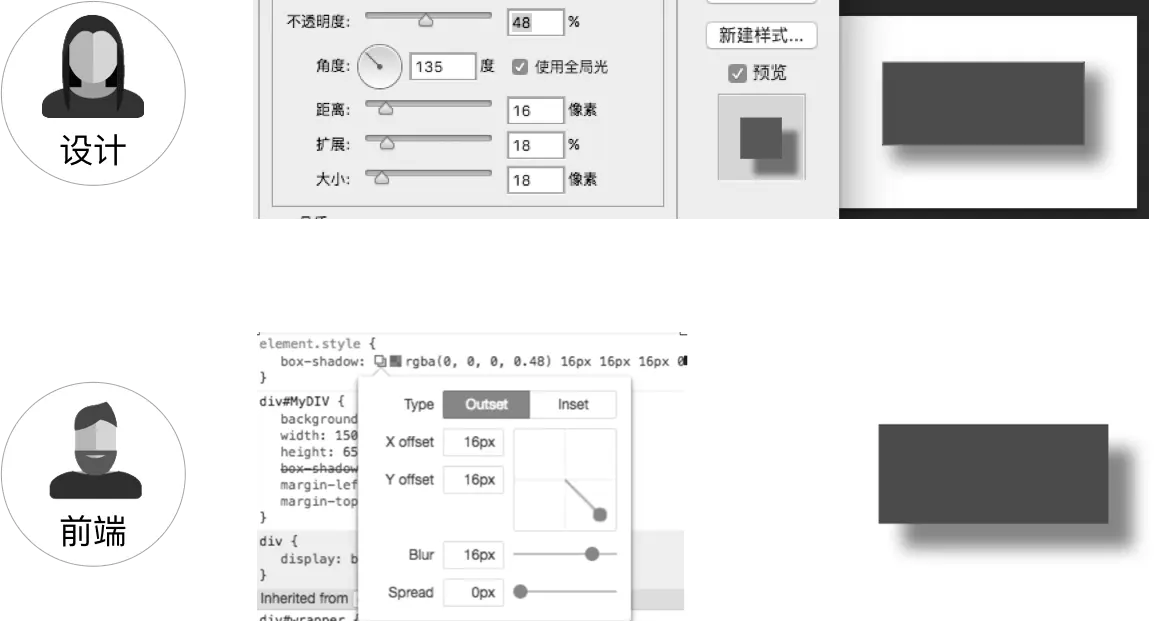

对阴影的理解不同

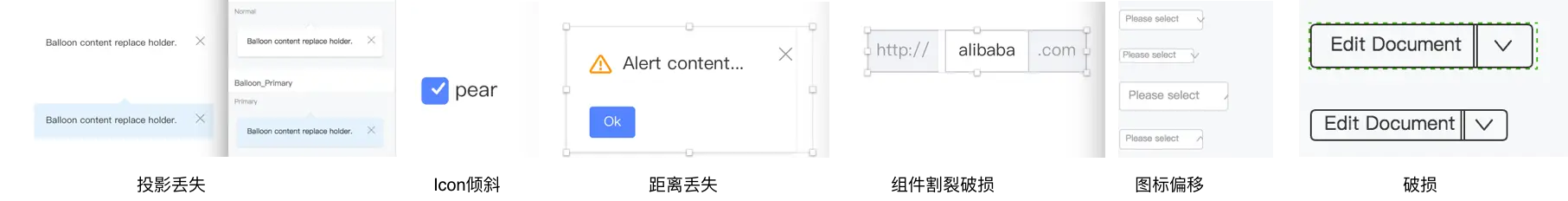

  • 设计师的理想和前端的现实问题之间的差别

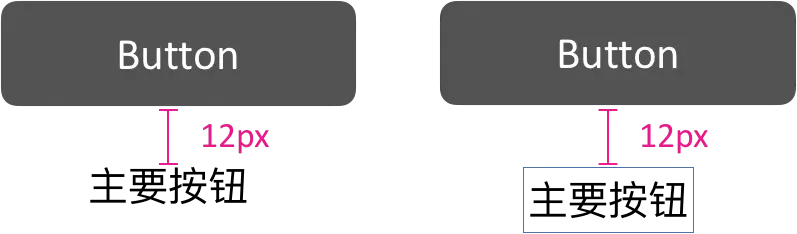

同样 margin-top:12px 但是得到的间距不一致
  • 每隔一段时间品牌就会升级一次,基础 UI 翻新,带来了较大的工作量
  • 设计师间约定的规范没有很好的落实,已经设计好的设计稿大家共享不便
  • 已经开发好的组件、模块在团队内没有形成很好的共享、复用。

Fusion 的工作流

去除重复流程,只关注业务
  • 设计师更加方便的做设计
  • 而前端只需关注业务逻辑

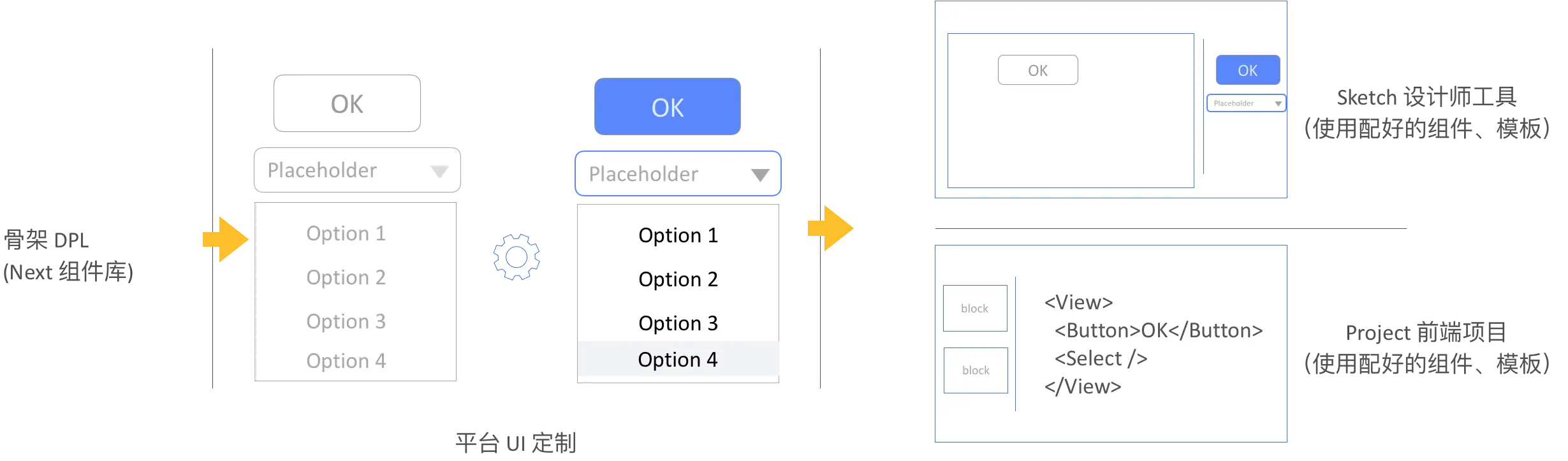

通过抽象骨架 DPL -> 通过平台定制产出定制好UI的组件、模板 -> 流入设计师的工具里面直接拖拽使用 -> 前端直接使用定制好的组件(不需关注组件UI)
  • 设计师使用的同一套规范的组件,产出的设计稿都是同一套规范。(这里使用sketch插件名字叫FusionCool)
  • 前端不需要关注组件 UI 还原度。(还原度有问题 = 设计配置的问题)

1.2 不需要再做从0~1的事情

  • 设计端使用 sketch 插件(FusionCool)在 sketch 既能设计页面,又能沉淀已经设计完成的模板
  • 开发端使用 开发工具 (Iceworks)在项目中既能使用现成的模块,又能沉淀已经开发完成的模块

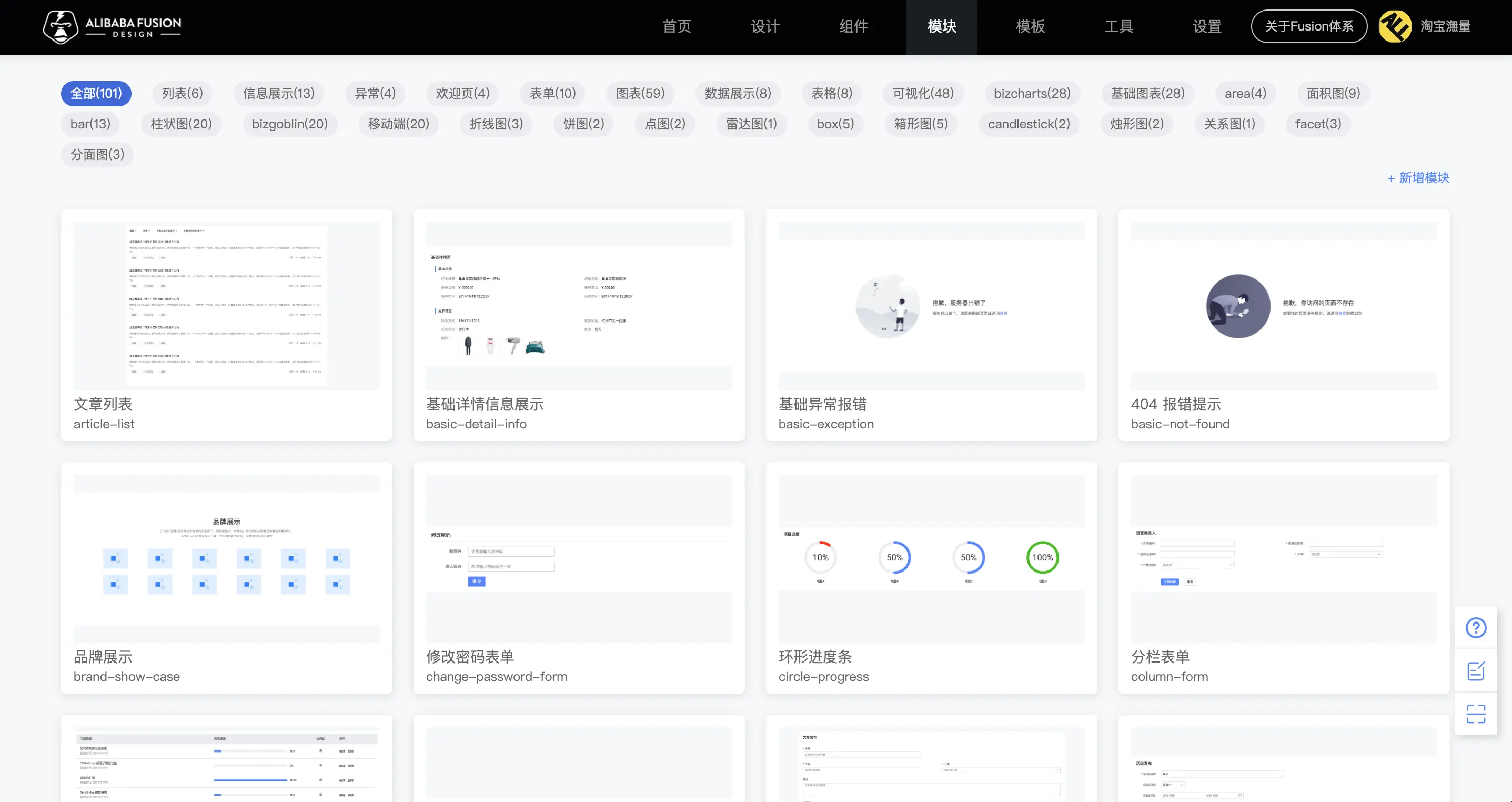

那未来在Fusion 模块模板达到极度丰富后,使用可以方便的找到各个领域的模块模板来使用,不需要从0开始搭建

2. Fusion 能力点

一个平台,两个端
一个平台:fusion.design
两个工具:1. 开发者工具 Iceworks 2. 设计师工具 FusionCool

2.1 一个平台

https://fusion.design 可以定制自己的 Design System(以下简称DS)

创建自己的 Design System

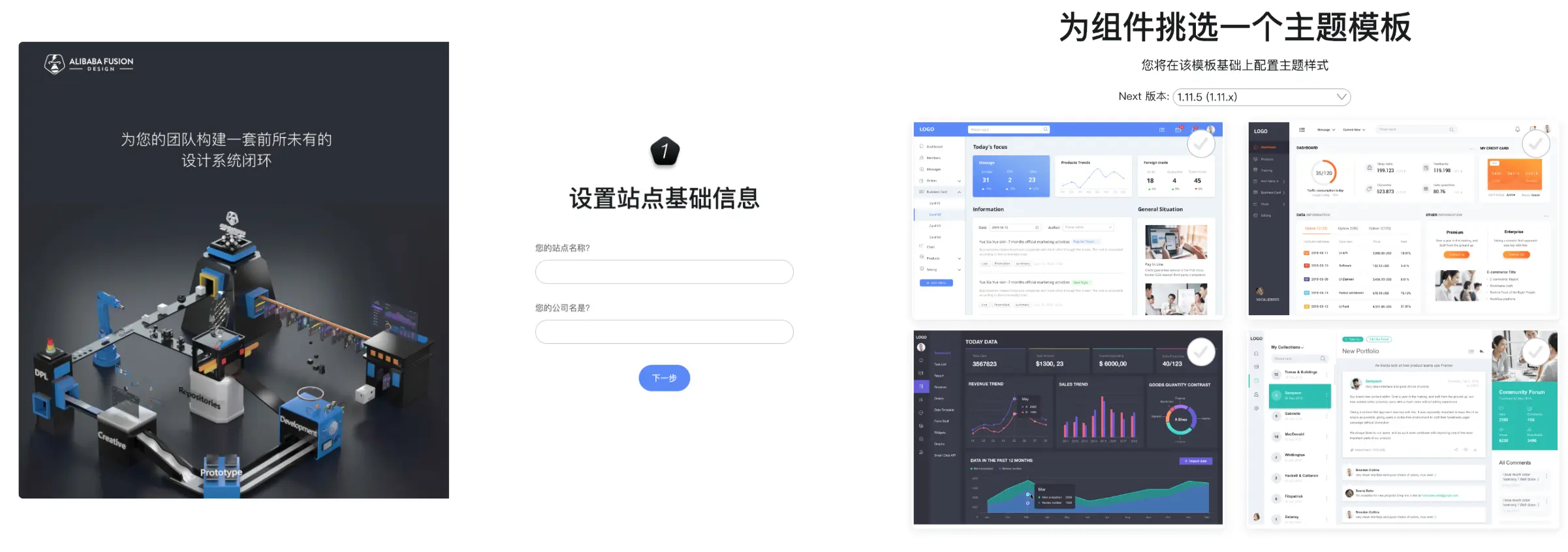

每个人或者团队都可以通过 https://fusion.design/sites/new 可以创建自己的站点
创建站点
站点提供三种能力:文档编辑、主题管理、物料托管

文档编辑

存储设计师文档和开发文档

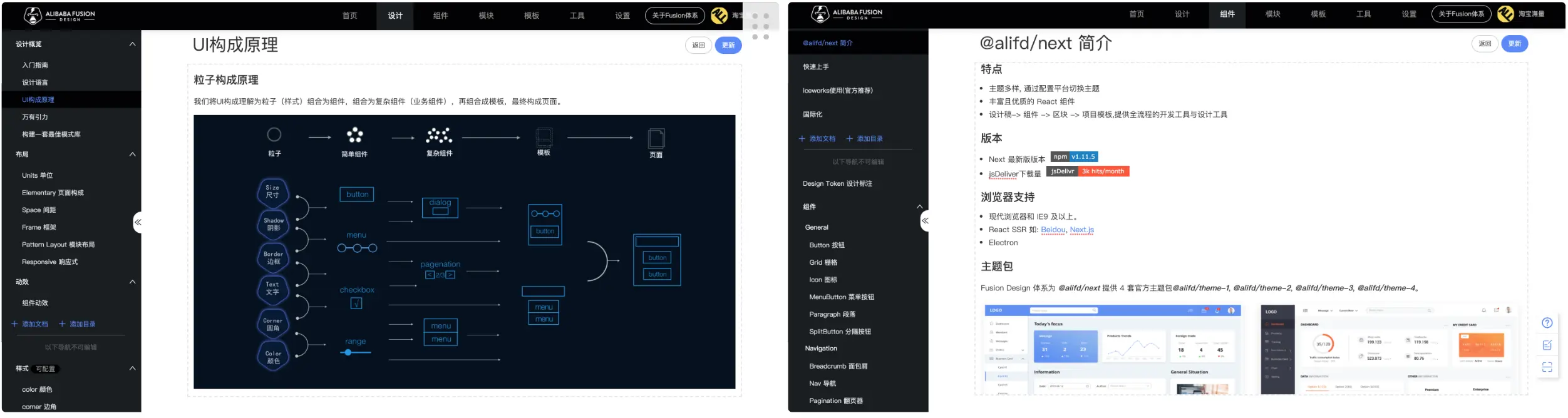

设计/开发文档

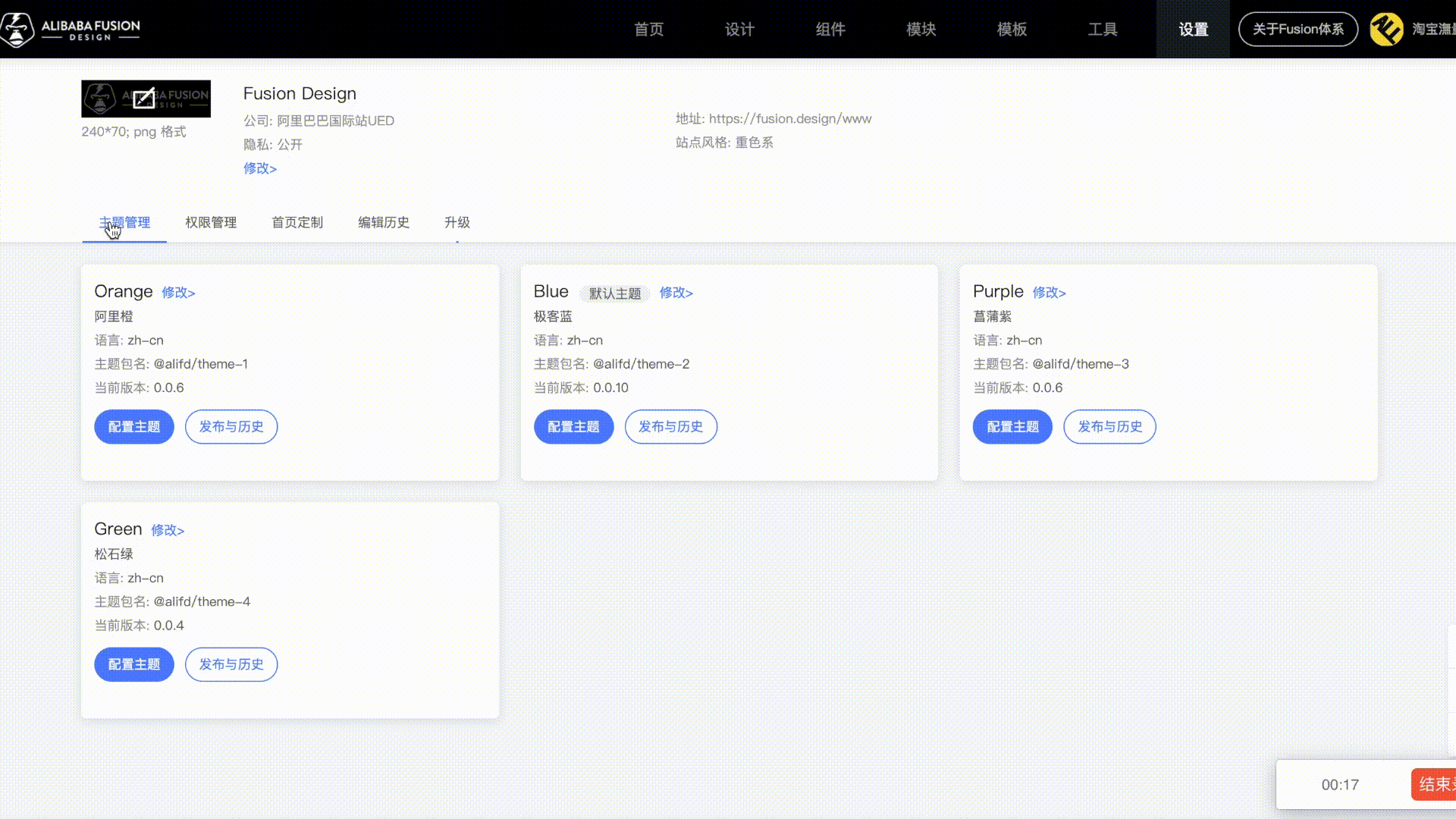

主题配置管理

集成了可以管理、定制、发布组件的主题的能力(下文会简称为配置平台)


物料托管

可以使用开发好的区块、模板
区块-代码片段
模板-脚手架

2.2 两个工具端

2.2.1 设计师工具 - FusionCool

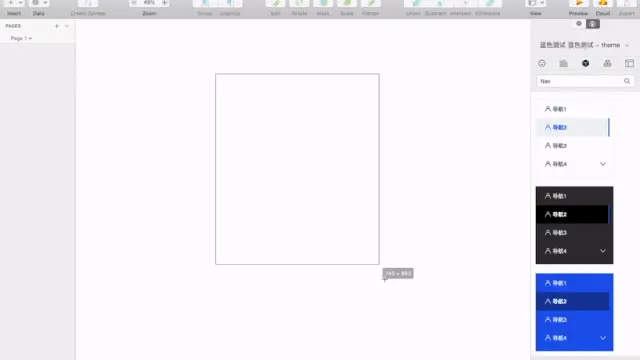

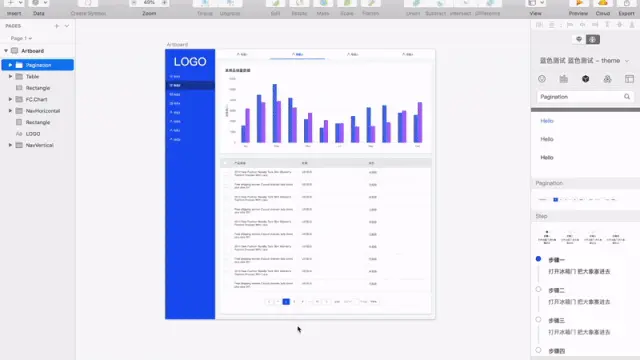

主题发布完成后就到了 Sketch 的插件端 FusionCool,设计师可以在 FusionCool 里面搜索 iconfont 所有素材、使用配置好的组件、使用站点的模块模板。

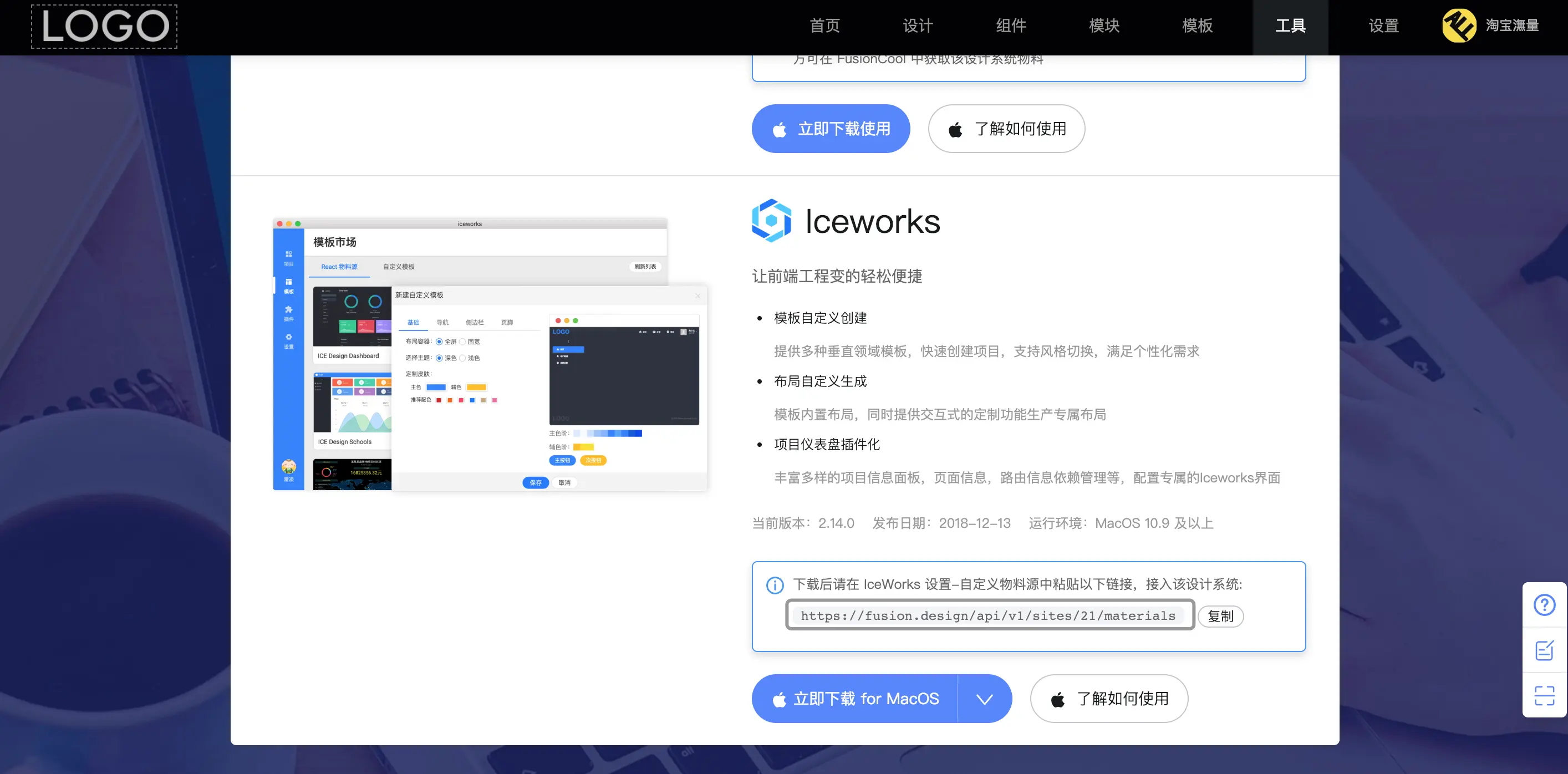

2.2.2 开发者工具 - Iceworks

Iceworks 是淘宝飞冰团队开发的面向前端开发者的 GUI 工具,开发者无须关注环境的问题,并且有海量物料可用。目前已经和 Fusion 的物料体系打通,可以轻松使用 Fusion 站点的物料。
每个站点有自己的物料源

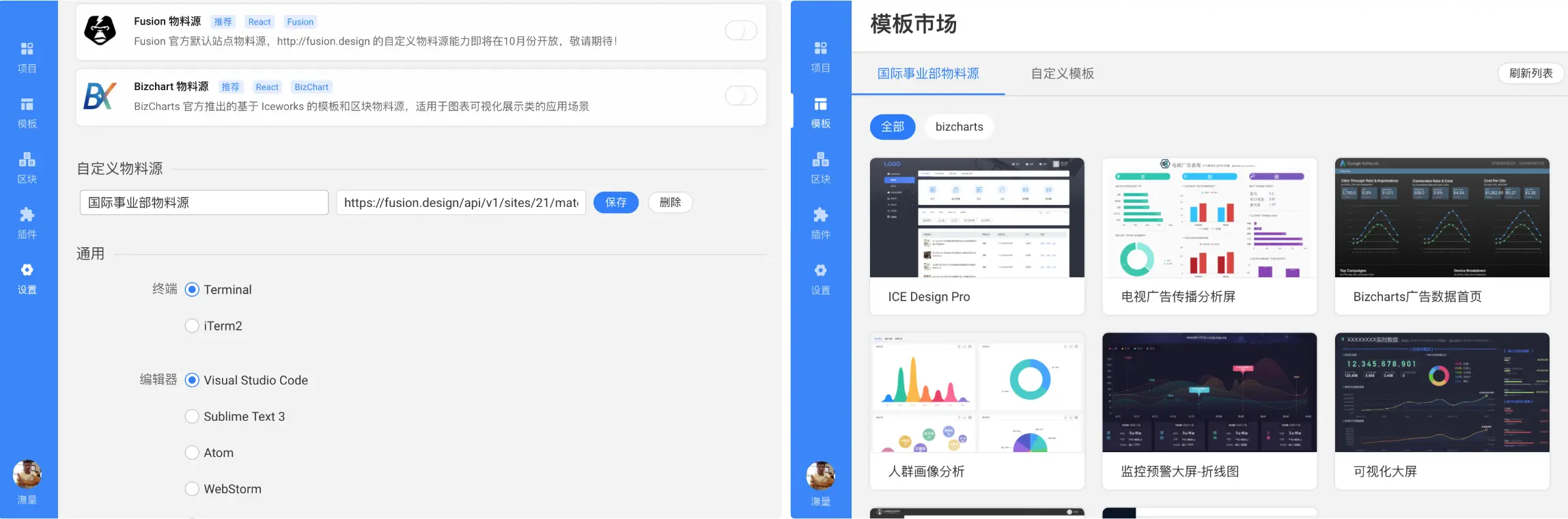

可直接在 Iceworks 配置物料源地址
项目开发

3. Fusion 的技术实现

Next 组件

Fusion Next 是基于 React 实现的一套 PC 端的组件库,这套组件库已经在阿里内部服务了三年。
github 地址:https://github.com/alibaba-fusion/next
这次开源出来的版本是最近一年基于之前两年的使用经验、问题反馈进行重新整理和优化过。具备以下特性

易用性

对比上一个版本 80 + 功能,进行 300+ 优化,组件整体代码体积却减小30%
  • next.min.js 910KB -> 702KB
  • next.min.css 428KB -> 337KB
一共 50+组件,打包下来却只有 700 多K,这个目前在业界比较少组件有能力做到这点。组件之间依赖关系清晰,复用度高也是体积小的原因。

稳定性

组件单测覆盖率近90%,提供服务以来没有产生过起线上事故。

能力增强

国际化、RTL、无障碍能力全面支持。

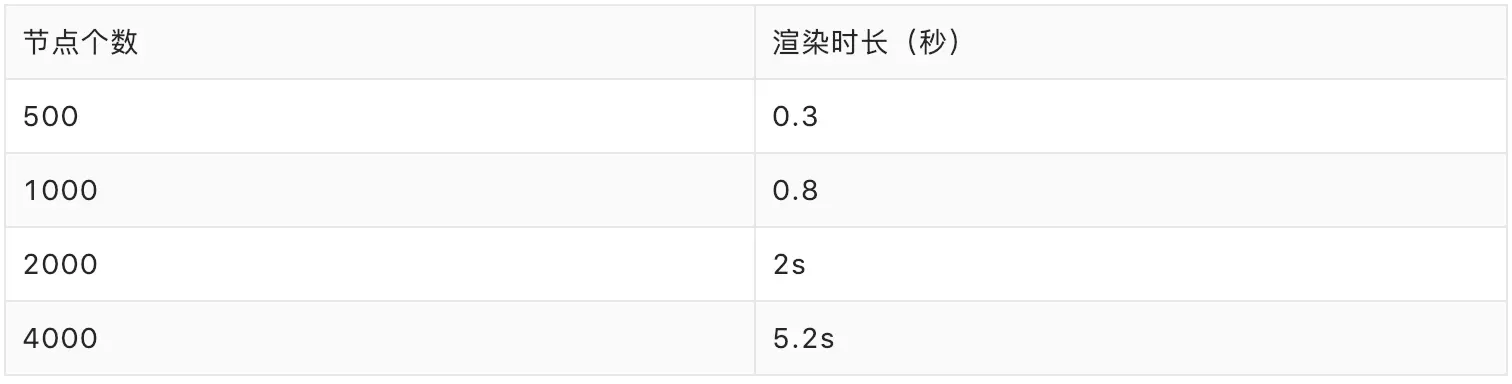

另外针对中后台表单大数据量场景做了大量性能优化,比如普通 table 随着数据不断增长 render 会越来越慢,大致如下:

Next 引入了 virtual-list ,目前用在了 table 和 select 这两个使用频率较高的组件。因为在大数据量(测试过1w节点)下只渲染需要展示的节点(比如20个),所以可以将渲染时长永远的控制在 0.3s 之内。

FusionCool

代码到视觉稿的无损还原

突破 html2svg 的弊端,做到无损还原
早在一年前我们是把设计师在主题配置平台(直接在web页面配置组件的主题)的组件直接通过 html2svg 技术直接把组件直接转换为svg文件,从而让设计师可以直接在 sketch 里面使用。但是这种方案存在的弊端就是还原度不够(大概95%还原度)。
html2svg 的还原度问题
主要原因是 html 采用盒模型 和 svg 的转换并不是一一对应的,所以这里永远有修不完的bug。虽然95% 是好的,但是对于设计端来说是完全不能忍受的。
所以 Fusion 项目小组经过近半年的努力终于突破了还原度的问题,流程图如下
从配置平台导出的不再是 html,而是 DesignToken (设计变量),FusionCool 底层使用 Airbnb 提供的 react-sketch 能力写成的一份 Next 组件,直接通过 DesignToken 覆盖默认变量,最终在 Sketch 端实时渲染。

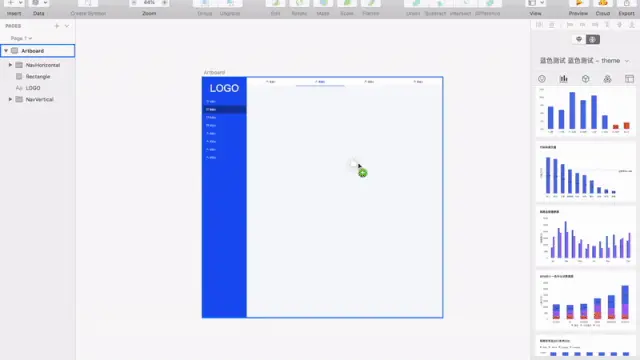

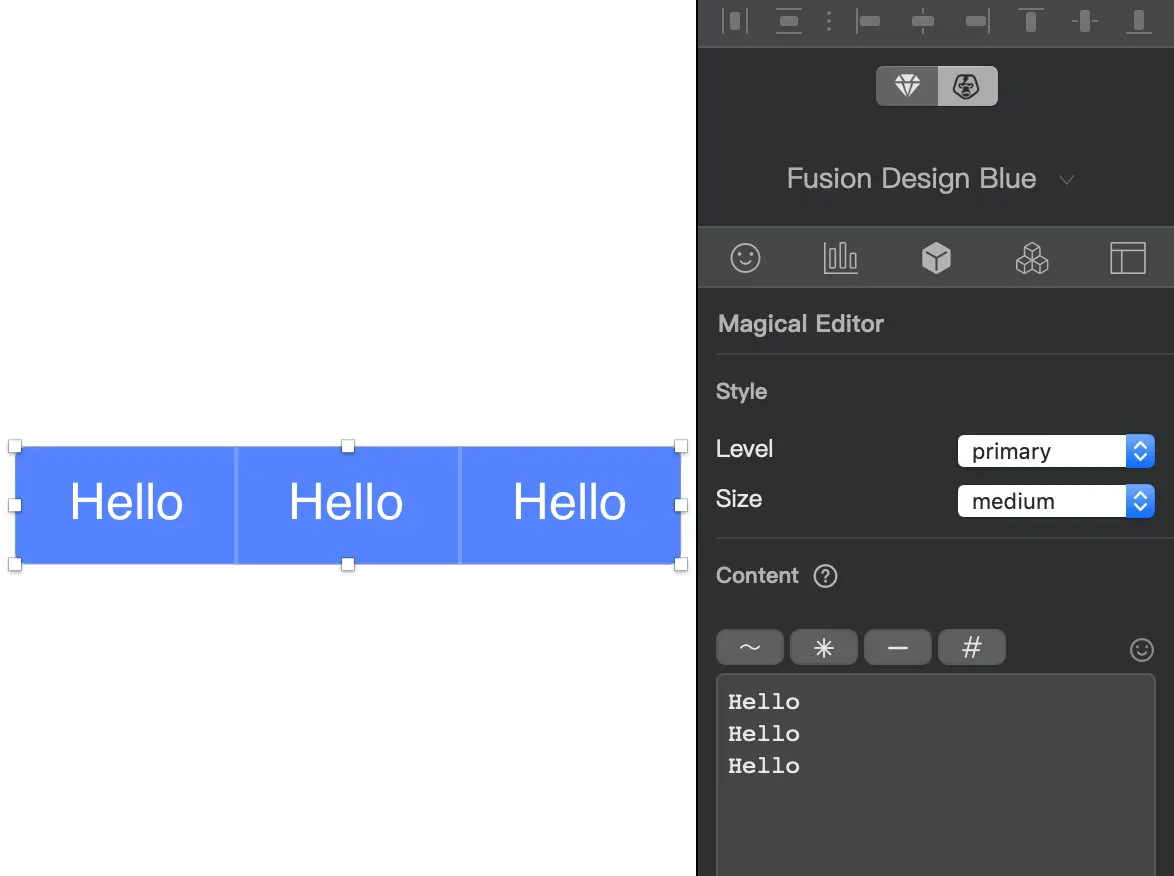

组件的类型、大小、内容都可以直接在面板配置

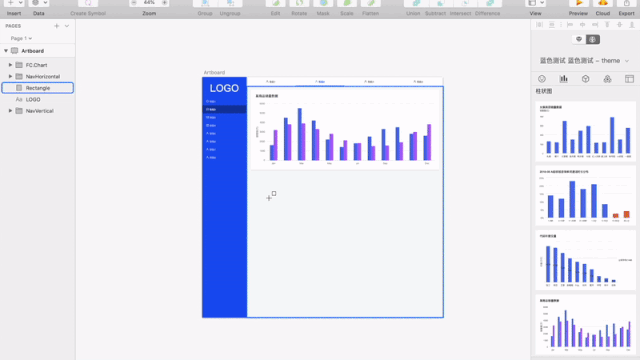

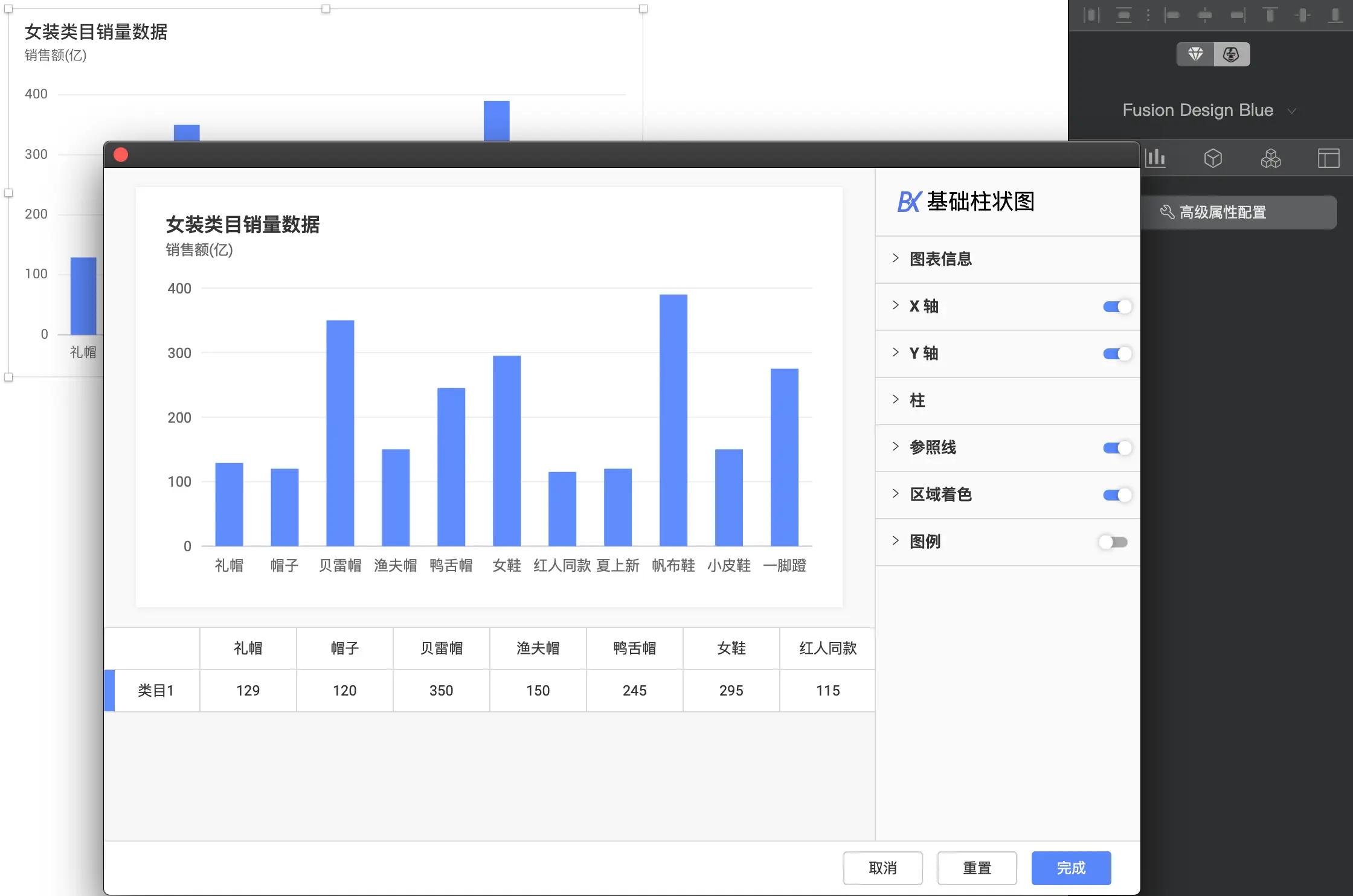

图表配置可以直接唤起配置面板
sketch 端的任何点击都可以通过 Event 的方式在 FusionCool 产生配置面板。

4. Fusion 未来

  • 我们会在这半年内让 Fusion 的物料仓库能够极度丰富,可以覆盖到各行业领域。让设计师和开发者都不需要再做0-1的事情。
  • 我们期望能够突破视觉稿转代码的技术难题,让视觉稿到可用代码成为可能。
