前言
本文的目的是为了让读者掌握不同布局类Widget的布局特点，分享一些在实际使用过程遇到的一些问题，在《Flutter实战》这本书中已经讲解的很详细了，本文主要是对其内容的浓缩及实际遇到的问题的补充。
什么是布局类Widget
布局类Widget就是指直接或间接继承(包含)MultiChildRenderObjectWidget的Widget，它们一般都会有一个children属性用于接收子Widget。在Flutter中Element树才是最终的绘制树，Element树是通过widget树来创建的（通过Widget.createElement()），widget其实就是Element的配置数据。它的最终布局、UI界面渲染都是通过RenderObject对象来实现的，这里的细节我就不详细描述了，因为我也不懂。不过感兴趣的小伙伴也可以看看本专栏的Flutter视图的Layout与Paint这篇文章。
Flutter中主要有以下几种布局类的Widget：
- 线性布局Row和Column
- 弹性布局Flex
- 流式布局Wrap、Flow
- 层叠布局Stack、Positioned
本文[Demo地址](https://github.com/xqqlv/flutte_layout_demo)
线性布局Row和Column
线性布局其实是指沿水平或垂直方向排布子Widget，Flutter中通过Row来实现水平方向的子Widegt布局，通过Column来实现垂直方向的子Widget布局。他们都继承Flex，所以它们有很多相似的属性。

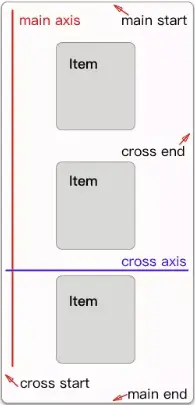

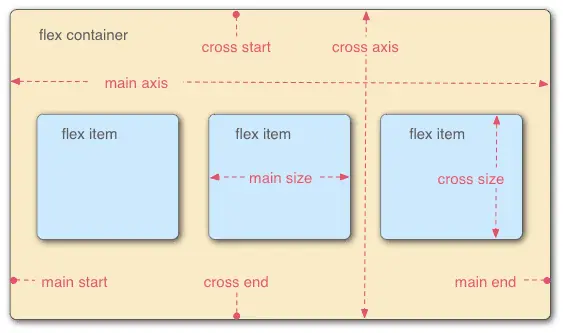

在前端的Flex布局中，默认存在两根轴：水平的主轴（main axis）和垂直的交叉轴（cross axis）。主轴的开始位置（与边框的交叉点）叫做main start，结束位置叫做main end；交叉轴的开始位置叫做cross start，结束位置叫做cross end。与Flutter中MainAxisAlignment和CrossAxisAlignment类似，分别代表主轴对齐和纵轴对齐。
源码属性解读
Row({
.....
MainAxisAlignment mainAxisAlignment = MainAxisAlignment.start,
MainAxisSize mainAxisSize = MainAxisSize.max,
CrossAxisAlignment crossAxisAlignment = CrossAxisAlignment.center,
TextDirection textDirection,
VerticalDirection verticalDirection = VerticalDirection.down,
TextBaseline textBaseline,
List<Widget> children = const <Widget>[],
})
Column({
.....
MainAxisAlignment mainAxisAlignment = MainAxisAlignment.start,
MainAxisSize mainAxisSize = MainAxisSize.max,
CrossAxisAlignment crossAxisAlignment = CrossAxisAlignment.center,
TextDirection textDirection,
VerticalDirection verticalDirection = VerticalDirection.down,
TextBaseline textBaseline,
List<Widget> children = const <Widget>[],
})
- textDirection：表示水平方向子widget的布局顺序(是从左往右还是从右往左)，默认为系统当前Locale环境的文本方向(如中文、英语都是从左往右，而阿拉伯语是从右往左)。
- 主轴方向: Row即为水平方向，Column为垂直方向
- mainAxisAlignment 主轴方向，对child起作用
- center：将children放置在主轴的中心
- start：将children放置在主轴的起点
- end：将children放置在主轴的末尾
- spaceAround：将主轴方向上的空白区域均分，使children之间的空白区域相等，但是首尾child的靠边间距为空白区域为1/2
- spaceBetween：将主轴方向上的空白区域均分，使children之间的空白区域相等，首尾child靠边没有间隙
- spaceEvenly：将主轴方向上的空白区域均分，使得children之间的空白区域相等，包括首尾child
- mainAxisSize max表示尽可能占多的控件，min会导致控件聚拢在一起
- crossAxisAlignment 交叉轴方向，对child起作用
- baseline：使children baseline对齐
- center：children在交叉轴上居中展示
- end：children在交叉轴上末尾展示
- start：children在交叉轴上起点处展示
- stretch：让children填满交叉轴方向
- verticalDirection ，child的放置顺序
- VerticalDirection.down，在Row中就是从左边到右边，Column代表从顶部到底部
- VerticalDirection.up，相反
Row
示例代码
ListView(
children: <Widget>[
Row(
mainAxisAlignment: MainAxisAlignment.start,
children: <Widget>[
Text("我是Row的子控件 "),
Text("MainAxisAlignment.start")
],
),
Row(
mainAxisAlignment: MainAxisAlignment.center,
children: <Widget>[
Text("我是Row的子控件 "),
Text("MainAxisAlignment.center")
],
),
Row(
mainAxisAlignment: MainAxisAlignment.end,
children: <Widget>[
Text("我是Row的子控件 "),
Text("MainAxisAlignment.end")
],
),
Row(
crossAxisAlignment: CrossAxisAlignment.start,
verticalDirection: VerticalDirection.up,
children: <Widget>[
Text(" Hello World ", style: TextStyle(fontSize: 30.0),),
Text(" I am Jack "),
],
],
)

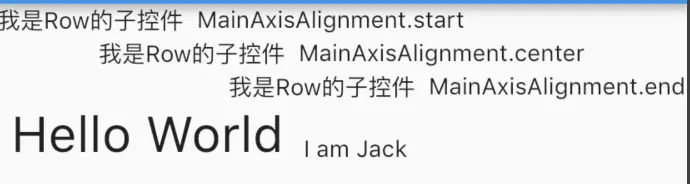

代码运行效果
Column
示例代码
ListView(children: <Widget>[
Column(
crossAxisAlignment: CrossAxisAlignment.start,
children: <Widget>[
Text("我是Colum的子控件"),
Text("CrossAxisAlignment.start"),
],
),
Column(
crossAxisAlignment: CrossAxisAlignment.center,
children: <Widget>[
Text("我是Colum的子控件"),
Text("CrossAxisAlignment.center"),
],
),
Column(
crossAxisAlignment: CrossAxisAlignment.end,
children: <Widget>[
Text("我是Colum的子控件"),
Text("CrossAxisAlignment.end"),
],
),
],)
代码运行效果
实际使用
由于篇幅有限，我就不详细讲解实际遇到的问题了，只说现象和解决办法：
- 如果Row里面嵌套Row，或者Column里面再嵌套Column，那么只有对最外面的Row或Column会占用尽可能大的空间，里面Row或Column所占用的空间为实际大小，如果要让里面的Colum或Row占满外部Colum或Row，可以使用Expanded widget
- 如果使用Column发现超范围，可用SingleChildScrollView包裹，scrollDirection属性设置滑动方向
- 使用Column嵌套ListView/GridView的时候，会报异常信息【Viewports expand in the scrolling direction to fill their container...】，这种情况flutter已给出解决办法，将ListView/GridView的 shrinkWrap属性设为true
- 有的时候修改Row/Column的verticalDirection会得到很好的效果，比如需要页面在底部需要几个按键，也可以用Stack来布局，但是相对麻烦，而且有时还需要知道控件的大小，没有verticalDirection方便
弹性布局
弹性布局是一种允许子widget按照一定比例来分配父容器空间的布局方式，如果你知道了它的主轴方向，那就可以用Row或Column了，一般情况下，可以用Flex的地方都可以用Row或者Column一起使用，通常配合Expanded Widget来使用，同样Expanded也不能脱离Flex单独创建。
Expanded
Expanded继承自Flexible，Flexible是一个控制Row、Column、Flex等子组件如何布局的组件，它可以按比例“扩伸”Row、Column和Flex子widget所占用的空间。
const Expanded({
int flex = 1,
@required Widget child,
})
flex为弹性系数，如果为0或null，则child是没有弹性的，即不会被扩伸占用的空间。如果大于0，所有的Expanded按照其flex的比例来分割主轴的全部空闲空间。
示例代码
Row(children: <Widget>[
RaisedButton(
onPressed: () {
print('点击红色按钮事件');
},
color: Colors.red,
child: Text('红色按钮'),
),
Expanded(
flex: 1,
child: RaisedButton(
onPressed: () {
print('点击黄色按钮事件');
},
color: Colors.yellow,
child: Text('黄色按钮'),
),
),
RaisedButton(
onPressed: () {
print('点击粉色按钮事件');
},
color: Colors.green,
child: Text('绿色按钮'),
),
])
代码运行效果
Flexible和 Expanded的区别
- Flexible组件必须是Row、Column、Flex等组件的后裔，并且从Flexible到它封装的Row、Column、Flex的路径必须只包括StatelessWidgets或StatefulWidgets组件(不能是其他类型的组件，像RenderObjectWidgets)
- Row、Column、Flex会被Expanded撑开，充满主轴可用空间，而Flexible不强制子组件填充可用空间，这是因为fit属性的值不同，该属性在Expanded中为FlexFit.tight，Flexible为FlexFit.loose，区别在于tight表示强制使子控件填充剩余可用空间，loose表示最多填满其在父控件所设置的比例，所以loose默认即为控件的大小
流式布局
流式布局（Liquid）的特点（也叫"Fluid") 是页面元素的宽度按照屏幕分辨率进行适配调整，但整体布局不变。栅栏系统（网格系统），用户标签等。在Flutter中主要有Wrap和Flow两种Widget实现。
Wrap
在介绍Row和Colum时，如果子widget超出屏幕范围，则会报溢出错误，在Flutter中通过Wrap和Flow来支持流式布局，溢出部分则会自动折行。
源码属性解读
Wrap({
...
this.direction = Axis.horizontal,
this.alignment = WrapAlignment.start,
this.spacing = 0.0,
this.runAlignment = WrapAlignment.start,
this.runSpacing = 0.0,
this.crossAxisAlignment = WrapCrossAlignment.start,
this.textDirection,
this.verticalDirection = VerticalDirection.down,
List<Widget> children = const <Widget>[],
})
上述有很多属性和Row的相同，其意义其实也是相同的，这里我就不一一介绍了，主要介绍下不同的属性：
- spacing：主轴方向子widget的间距
- runSpacing：纵轴方向的间距
- runAlignment：纵轴方向的对齐方式
示例代码
Wrap(
spacing: 10.0,
direction: Axis.horizontal,
alignment: WrapAlignment.start,
children: <Widget>[
_card('关注'),
_card('推荐'),
_card('新时代'),
_card('小视频'),
_card('党媒推荐'),
_card('中国新唱将'),
_card('历史'),
_card('视频'),
_card('游戏'),
_card('头条号'),
_card('数码'),
],
)
Widget _card(String title) {
return Card(child: Text(title),);
}
}

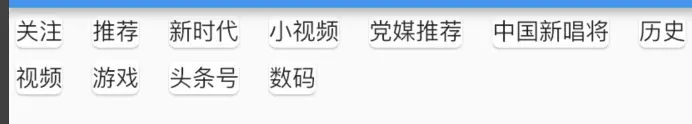

运行效果
小结
- 使用Wrap可以很轻松的实现流式布局效果
- Wrap支持设置流式布局是纵向显示或者是横向显示
- 可以使用alignment属性来控制widgets的布局方式
Flow
我们一般很少会使用Flow，因为其过于复杂，需要自己实现子widget的位置转换，在很多场景下首先要考虑的是Wrap是否满足需求。Flow主要用于一些需要自定义布局策略或性能要求较高(如动画中)的场景。Flow有如下优点：
- 性能好；Flow是一个对child尺寸以及位置调整非常高效的控件，Flow用转换矩阵（transformation matrices）在对child进行位置调整的时候进行了优化：在Flow定位过后，如果child的尺寸或者位置发生了变化，在FlowDelegate中的paintChildren()方法中调用context.paintChild 进行重绘，而context.paintChild在重绘时使用了转换矩阵（transformation matrices），并没有实际调整Widget位置。
- 灵活；由于我们需要自己实现FlowDelegate的paintChildren()方法，所以我们需要自己计算每一个widget的位置，因此，可以自定义布局策略。 缺点：
- 使用复杂.
- 不能自适应子widget大小，必须通过指定父容器大小或实现TestFlowDelegate的getSize返回固定大小。
示例代码
我们对六个色块进行自定义流式布局：
Flow(
delegate: TestFlowDelegate(margin: EdgeInsets.all(10.0)),
children: <Widget>[
new Container(width: 80.0, height:80.0, color: Colors.red,),
new Container(width: 80.0, height:80.0, color: Colors.green,),
new Container(width: 80.0, height:80.0, color: Colors.blue,),
new Container(width: 80.0, height:80.0, color: Colors.yellow,),
new Container(width: 80.0, height:80.0, color: Colors.brown,),
new Container(width: 80.0, height:80.0, color: Colors.purple,),
],
)
实现TestFlowDelegate:
class TestFlowDelegate extends FlowDelegate {
EdgeInsets margin = EdgeInsets.zero;
TestFlowDelegate({this.margin});
@override
void paintChildren(FlowPaintingContext context) {
var x = margin.left;
var y = margin.top;
//计算每一个子widget的位置
for (int i = 0; i < context.childCount; i++) {
var w = context.getChildSize(i).width + x + margin.right;
if (w < context.size.width) {
context.paintChild(i,
transform: new Matrix4.translationValues(
x, y, 0.0));
x = w + margin.left;
} else {
x = margin.left;
y += context.getChildSize(i).height + margin.top + margin.bottom;
//绘制子widget(有优化)
context.paintChild(i,
transform: new Matrix4.translationValues(
x, y, 0.0));
x += context.getChildSize(i).width + margin.left + margin.right;
}
}
}
getSize(BoxConstraints constraints){
//指定Flow的大小
return Size(double.infinity,200.0);
}
@override
bool shouldRepaint(FlowDelegate oldDelegate) {
return oldDelegate != this;
}
}

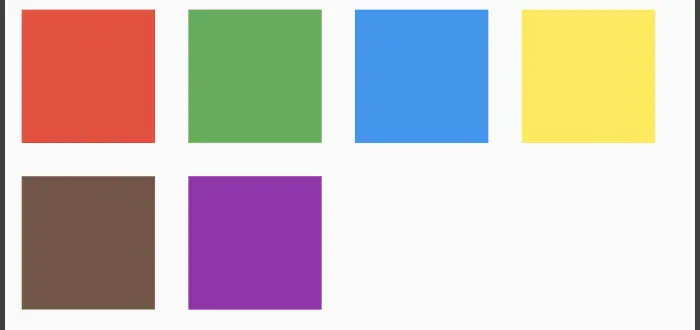

运行效果
小结
- 参数简单，不过需要自己定义delegate
- delegate一般是为了实现child的绘制，就是位置的摆放，不同情况需要定义不同的delegate
- 不同的delegate一般会提供实现的几个方法:
- getConstraintsForChild: 设置每个child的布局约束条件，会覆盖已有的方式
- getSize：设置控件的尺寸
- shouldRelayout：表示是否需要重新布局
- 尽可能的用Wrap，毕竟简单
层叠布局
层叠布局和Web中的绝对定位、Android中的Frame布局是相似的，子widget可以根据到父容器四个角的位置来确定本身的位置。绝对定位允许子widget堆叠（按照代码中声明的顺序）。Flutter中使用Stack和Positioned来实现绝对定位，Stack允许子widget堆叠，而Positioned可以给子widget定位（根据Stack的四个角）。
Stack
Stack({
this.alignment = AlignmentDirectional.topStart,
this.textDirection,
this.fit = StackFit.loose,
this.overflow = Overflow.clip,
List<Widget> children = const <Widget>[],
})
- alignment：此参数决定如何去对齐没有定位（没有使用Positioned）或部分定位的子widget。所谓部分定位，在这里特指没有在某一个轴上定位：left、right为横轴，top、bottom为纵轴，只要包含某个轴上的一个定位属性就算在该轴上有定位。
- textDirection：和Row、Wrap的textDirection功能一样，都用于决定alignment对齐的参考系即：textDirection的值为TextDirection.ltr，则alignment的start代表左，end代表右；textDirection的值为TextDirection.rtl，则alignment的start代表右，end代表左。
- fit：此参数用于决定没有定位的子widget如何去适应Stack的大小。StackFit.loose表示使用子widget的大小，StackFit.expand表示扩伸到Stack的大小。
- overflow：此属性决定如何显示超出Stack显示空间的子widget，值为Overflow.clip时，超出部分会被剪裁（隐藏），值为Overflow.visible 时则不会。
下面是我用Stack实现的一个简易的loading
class Loading extends StatelessWidget {
/// ProgressIndicator的padding，决定loading的大小
final EdgeInsets padding = EdgeInsets.all(30.0);
/// 文字顶部距菊花的底部的距离
final double margin = 10.0;
/// 圆角
final double cornerRadius = 10.0;
final Widget _child;
final bool _isLoading;
final double opacity;
final Color color;
final String text;
Loading({
Key key,
@required child,
@required isLoading,
this.text,
this.opacity = 0.3,
this.color = Colors.grey,
}) : assert(child != null),
assert(isLoading != null),
_child = child,
_isLoading = isLoading,
super(key: key);
@override
Widget build(BuildContext context) {
List<Widget> widgetList = List<Widget>();
widgetList.add(_child);
if (_isLoading) {
final loading = [
Opacity(
opacity: opacity,
child: ModalBarrier(dismissible: false, color: color),
),
_buildProgressIndicator()
];
widgetList.addAll(loading);
}
return Stack(
children: widgetList,
);
}
Widget _buildProgressIndicator() {
return Center(
child: Container(
padding: padding,
child: Column(
mainAxisSize: MainAxisSize.min,
crossAxisAlignment: CrossAxisAlignment.center,
children: <Widget>[
CupertinoActivityIndicator(),
Padding(
padding: EdgeInsets.only(top: margin),
child: Text(text ?? '加载中...')),
],
),
decoration: BoxDecoration(
borderRadius: BorderRadius.all(Radius.circular(cornerRadius)),
color: Colors.white),
),
);
}
}
显示效果
本控件使用Stack封装，你传入的主视图在最下面一层，背景层在中间，最上面一层为菊花和文字loading，用isLoading控制显示
Positioned
const Positioned({
Key key,
this.left,
this.top,
this.right,
this.bottom,
this.width,
this.height,
@required Widget child,
})
left、top 、right、 bottom分别代表离Stack左、上、右、底四边的距离。width和height用于指定定位元素的宽度和高度，注意，此处的width、height 和其它地方的意义稍微有点区别，此处用于配合left、top 、right、 bottom来定位widget，举个例子，在水平方向时，你只能指定left、right、width三个属性中的两个，如指定left和width后，right会自动算出(left+width)，如果同时指定三个属性则会报错，垂直方向同理。
示例代码
//通过ConstrainedBox来确保Stack占满屏幕
ConstrainedBox(
constraints: BoxConstraints.expand(),
child: Stack(
alignment:Alignment.center , //指定未定位或部分定位widget的对齐方式
children: <Widget>[
Container(child: Text("Hello world",style: TextStyle(color: Colors.white)),
color: Colors.red,
),
Positioned(
left: 18.0,
child: Text("I am Jack"),
),
Positioned(
top: 18.0,
child: Text("Your friend"),
)
],
),
);

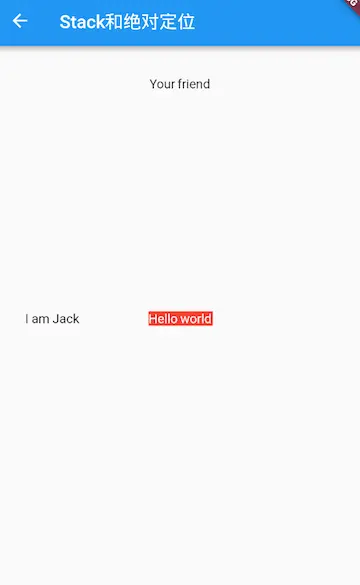

运行效果:
本文版权属于再惠研发团队，欢迎转载，转载请保留出处。@xqqlv
