本文目的
- 分析flutter的Layout与Paint
- relayout boundary和repaint boundary是什么
- 开发者如何使用relayout boundary和repaint boundary
目录结构
- Flutter的绘图原理和UI的基本流程
- Widget在flutter绘图时的作用
- 分析Layout
- 分析Paint
- 总结
Flutter的绘图原理和UI的基本流程
- Flutter的绘图原理
- UI的基本流程

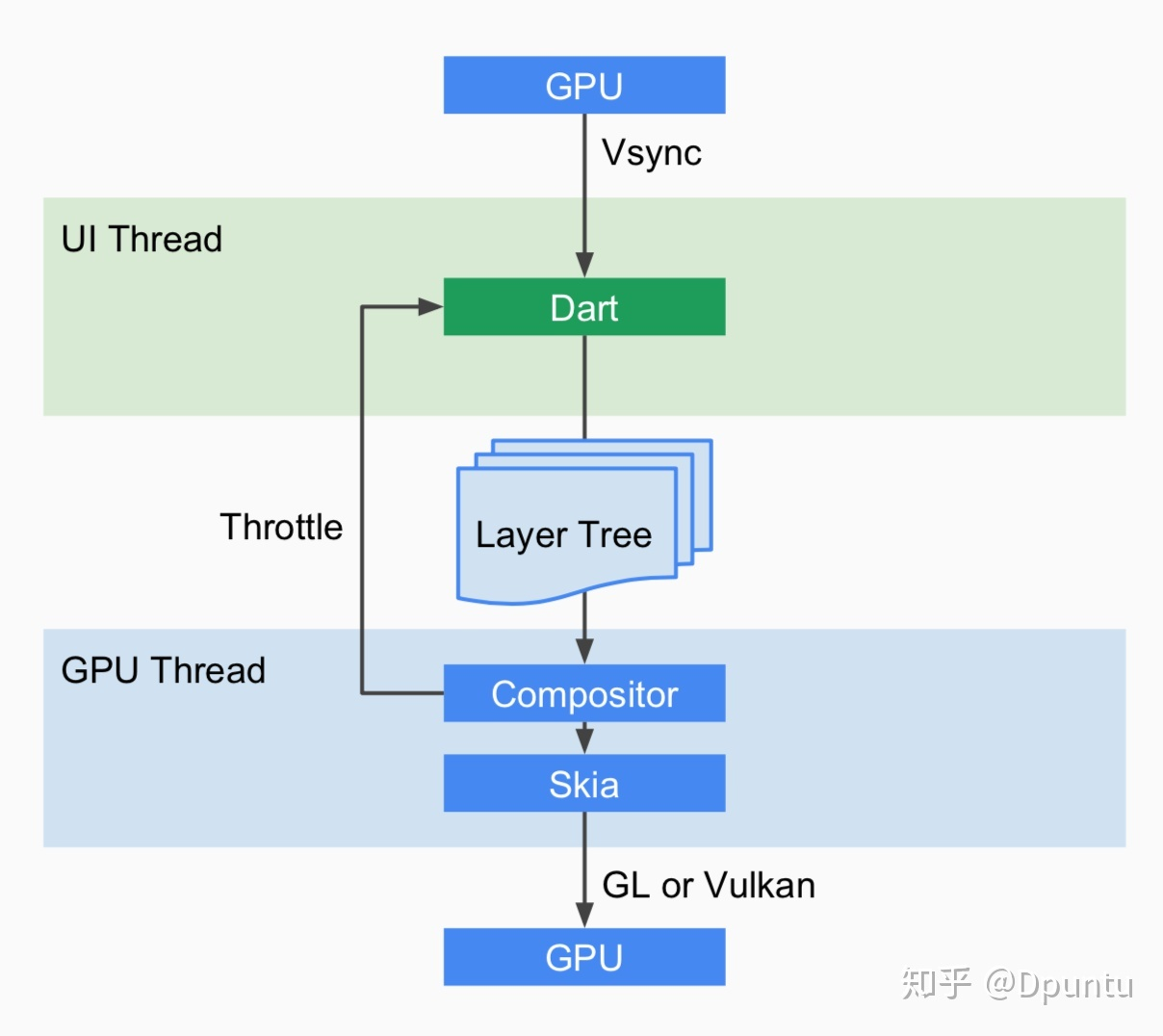

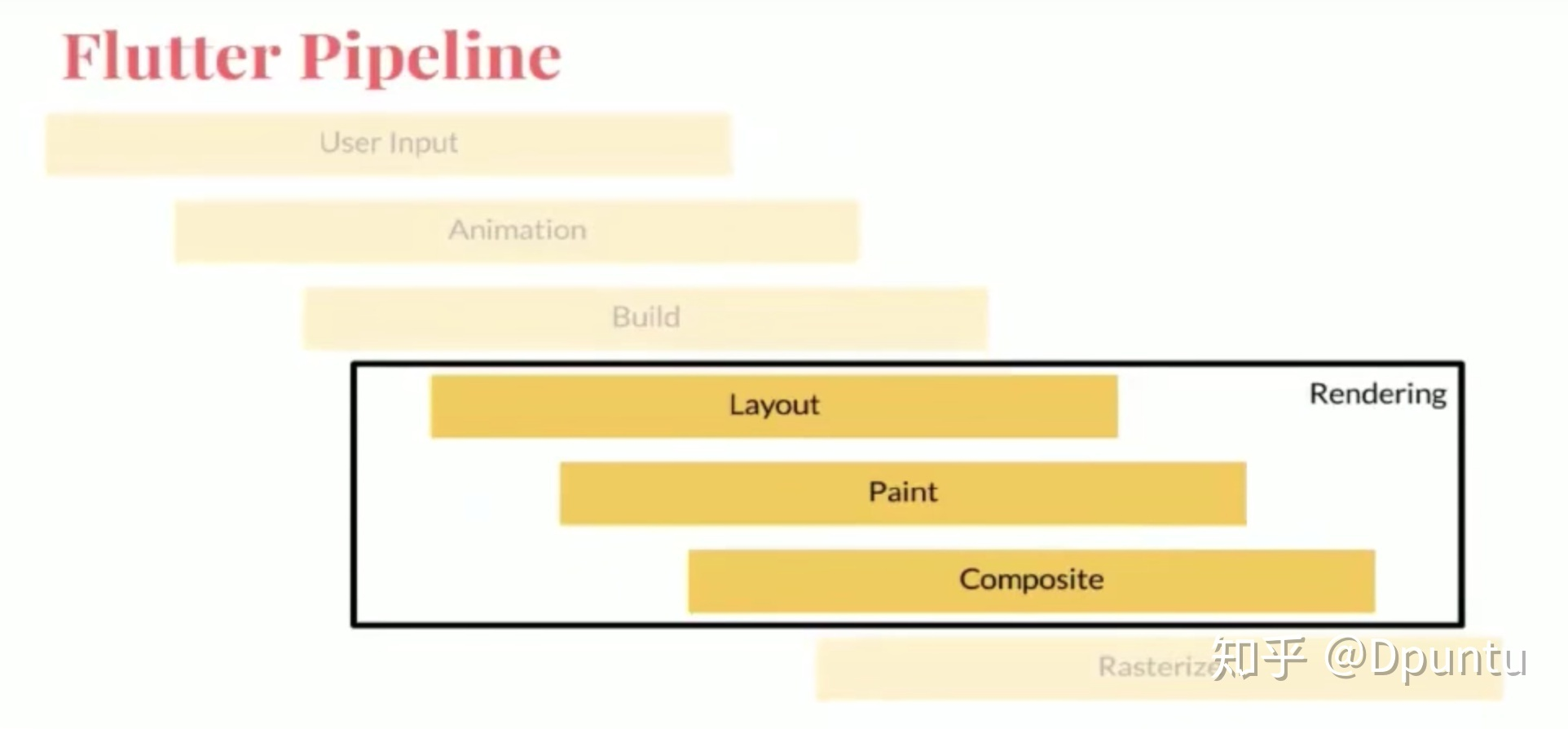

比如用户一个输入操作，可以理解发出为Vsunc信号，这时，fliutter会先做Animation相关工作，然后Build当前UI，之后视图开始布局和绘制。生成视图数据，但是只会生成Layer Tree，并不能直接使用，还是需要Composite合成为一个Layer进行Rasterize光栅化处理。层级合并的原因是因为一般flutter的层级很多，直接把每一层传给GPU传递，效率很低，所以会先做Composite，提高效率。 光栅化之后才会给Flutter-Engine处理，这里只是Framework层面的工作，所以看不到Engine，而我们分析的也只是Framework中的一小部分。
Widget在Flutter绘图时的作用
在这之前，我们要先了解几个概念
- Widget
- Element
- RenderObject
Widget
这里的Widget就是我们平时写的Widget，它是 Flutter中控件实现的基本单位。 一个Widget里面一般存储了视图的配置信息，包括布局、属性等等。所以它只是一份直接使用的数据结构。在构建为结构树，甚至重新创建和销毁结构树时都不存在明显的性能问题。
Element

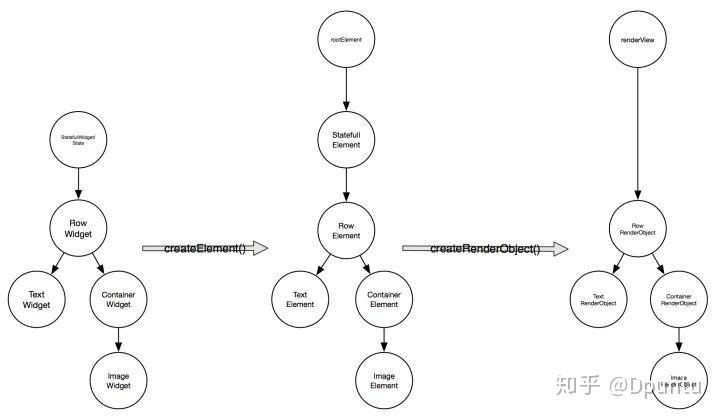

Element是Widget的抽象，它承载了视图构建的上下文数据。flutter系统通过遍历 Element树来构建 RenderObject数据，所以Element是真正被使用的集合，Widget只是数据结构。比如视图更新时，只会标记dirty Element，而不会标记dirty Widget。
RenderObject
我们要分析的Layout、Paint均发生在RenderObject中，并且LayerTree也是由RenderObject生成，可见其重要程度。所以 Flutter中大部分的绘图性能优化发生在这里。RenderObject树构建的数据会被加入到 Engine所需的 LayerTree中。
Layout

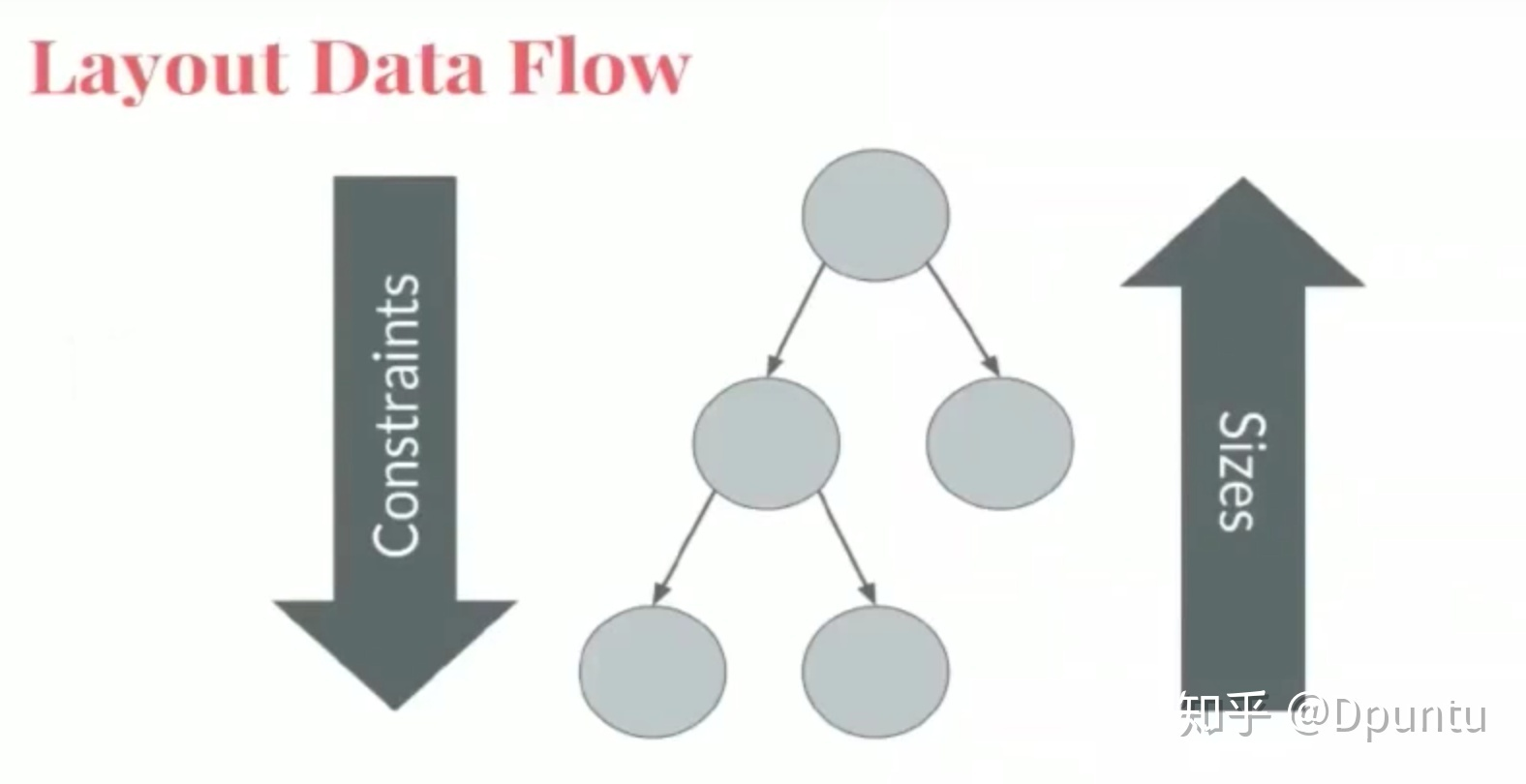

- Layout的目的是要计算出每个节点所占空间的真实大小。
- Relayout boundary

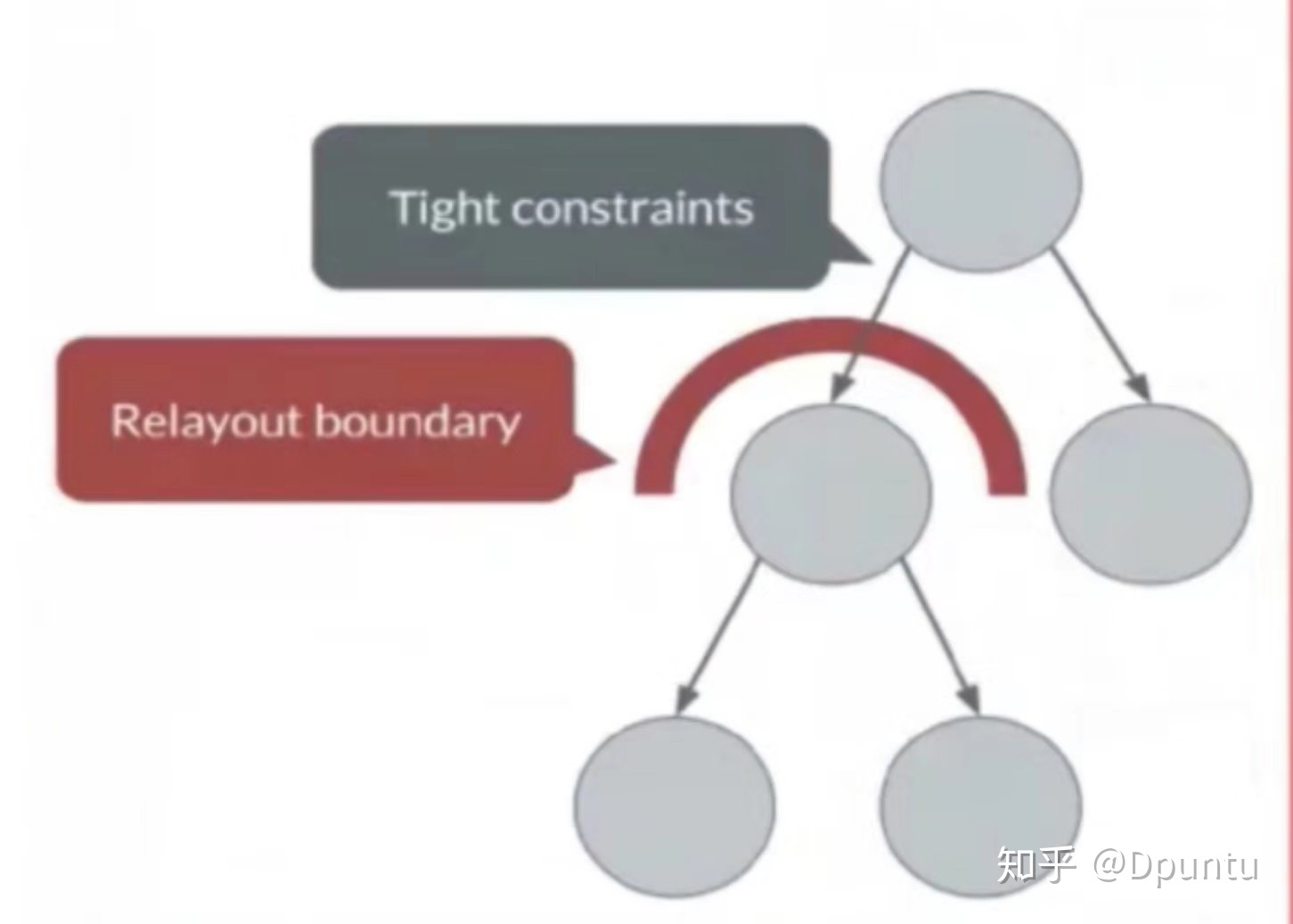

它的目的是提高flutter的绘图性能，它的作用是设置测量边界，边界内的Widget做任何改变都不会导致边界外重新计算并绘制。
- constraints.isTight
- parentUsesSize == false
- sizedByParent == true
constraints.isTight
什么是isTight呢？用BoxConstraints为例
tight 如果最小约束(minWidth，minHeight)和最大约束(maxWidth，maxHeight)分别都是一样的
loose 如果最小约束都是0.0（不管最大约束），如果最小约束和最大约束都是0.0，就同时是tightly和loose
bounded 如果最大约束都不是infinite
unbounded 如果最大约束都是infinite
expanding 如果最小约束和最大约束都是infinite
所以isTight就是强约束，Widget的size已经被确定，里面的子Widget做任何变化，size都不会变。那么从该Widget开始里面的任意子Wisget做任意变化，都不会对外有影响，就会被添加Relayout boundary（说添加不科学，因为实际上这种情况，它会把size指向自己，这样就不会再向上递归而引起父Widget的Layout了）
parentUsesSize == false
实际上parentUsesSize与sizedByParent看起来很像，但含义有很大区别 parentUsesSize表示父Widget是否要依赖子Widget的size，如果是false，子Widget要重新布局的时候并不需要通知parent，布局的边界就是自身了。
sizedByParent == true
sizedByParent表示当前的Widget虽然不是isTight，但是通过其他约束属性，也可以明确的知道size，比如Expanded，并不一定需要明确的size。
通过查看RenderObject-1579行，当然可以看到Layout的实现
void layout(Constraints constraints, { bool parentUsesSize = false }) {
...省略1w+...
if (!parentUsesSize || sizedByParent || constraints.isTight || parent is! RenderObject) {
relayoutBoundary = this;
} else {
final RenderObject parent = this.parent;
relayoutBoundary = parent._relayoutBoundary;
}
...省略1w+...
}
通过Layout可以看到，flutter为了提高效率所做的努力，那作为开发者可以直接使用relayout boundary吗？一般情况是不可以的，但是如果当你决定要自定义一个Row的时候，肯定是要使用它的。但是你可以间接的利用上面的三个条件来使你的Widget树某些地方拥有relayout boundary。比如以下用法
Row(children: <Widget>[
Expanded(child: Container(
height: 50.0, // add for test relayoutBoundary
child: LayoutBoundary(),
)),
Expanded(child: Text('You have pushed the button this many times:'))
]
如果你想测试上面的三个条件成立时是否真的不会再layout，你可以自定义LayoutBoundaryDelegate来测试，比如
class LayoutBoundaryDelegate extends MultiChildLayoutDelegate {
LayoutBoundaryDelegate();
static const String title = 'title';
static const String summary = 'summary';
static const String paintBoundary = 'paintBoundary';
@override
void performLayout(Size size) {
print('TestLayoutDelegate performLayout ');
final BoxConstraints constraints = BoxConstraints(maxWidth: size.width);
final Size titleSize = layoutChild(title, constraints);
positionChild(title, Offset(0.0, 0.0));
final double summaryY = titleSize.height;
final Size descriptionSize = layoutChild(summary, constraints);
positionChild(summary, Offset(0.0, summaryY));
final double paintBoundaryY = summaryY + descriptionSize.height;
final Size paintBoundarySize = layoutChild(paintBoundary, constraints);
positionChild(
paintBoundary, Offset(paintBoundarySize.width / 2, paintBoundaryY));
}
@override
bool shouldRelayout(LayoutBoundaryDelegate oldDelegate) => false;
}
自定义的MultiChildLayoutDelegate需要使用CustomMultiChildLayout来配合使用
Container(
child: CustomMultiChildLayout(
delegate: LayoutBoundaryDelegate(),
children: <Widget>[
LayoutId(
id: LayoutBoundaryDelegate.title,
child: Row(children: <Widget>[
Expanded(child: LayoutBoundary()),
Expanded(child: Text( 'You have pushed the button this many times:'))
])),
LayoutId(
id: LayoutBoundaryDelegate.summary,
child: Container(
child: InkWell(
child: Text(
_buttonText,
style: Theme.of(context).textTheme.display1),
onTap: () {
setState(() {
_index++;
_buttonText = 'onTap$_index';
});
},
))),
LayoutId(
id: LayoutBoundaryDelegate.paintBoundary,
child: Container(
width: 50.0,
height: 50.0,
child: PaintBoundary())),
]),
)

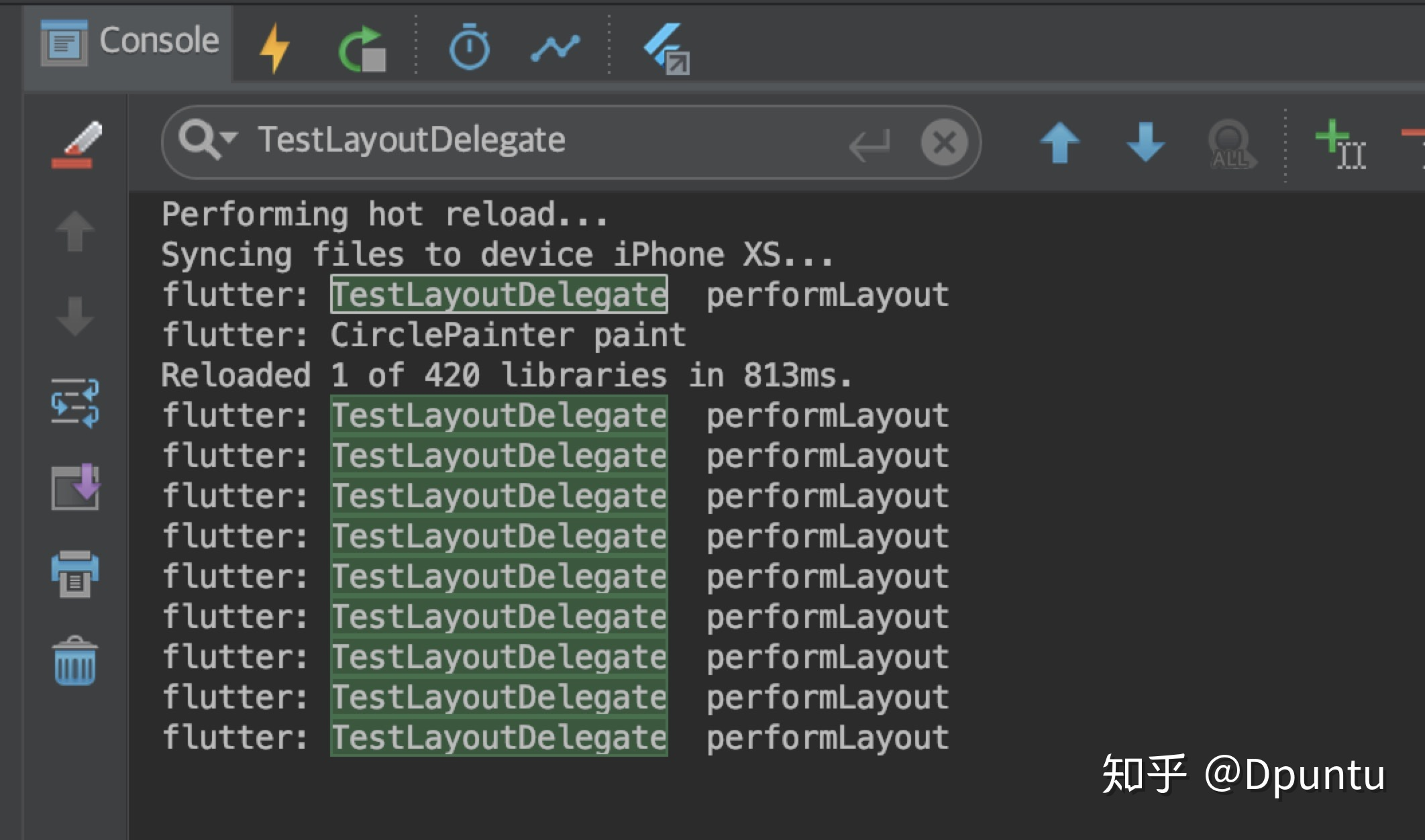

我们在performLayout方法里做了打印操作，如果CustomMultiChildLayout的children里的任意一个child的size变化，就会打印这条信息，所以这样的代码在每次点击onTap的时候，都会打印'TestLayoutDelegate performLayout'
Paint
paint的一个重要工作就是确定哪些Element放在同一Layer

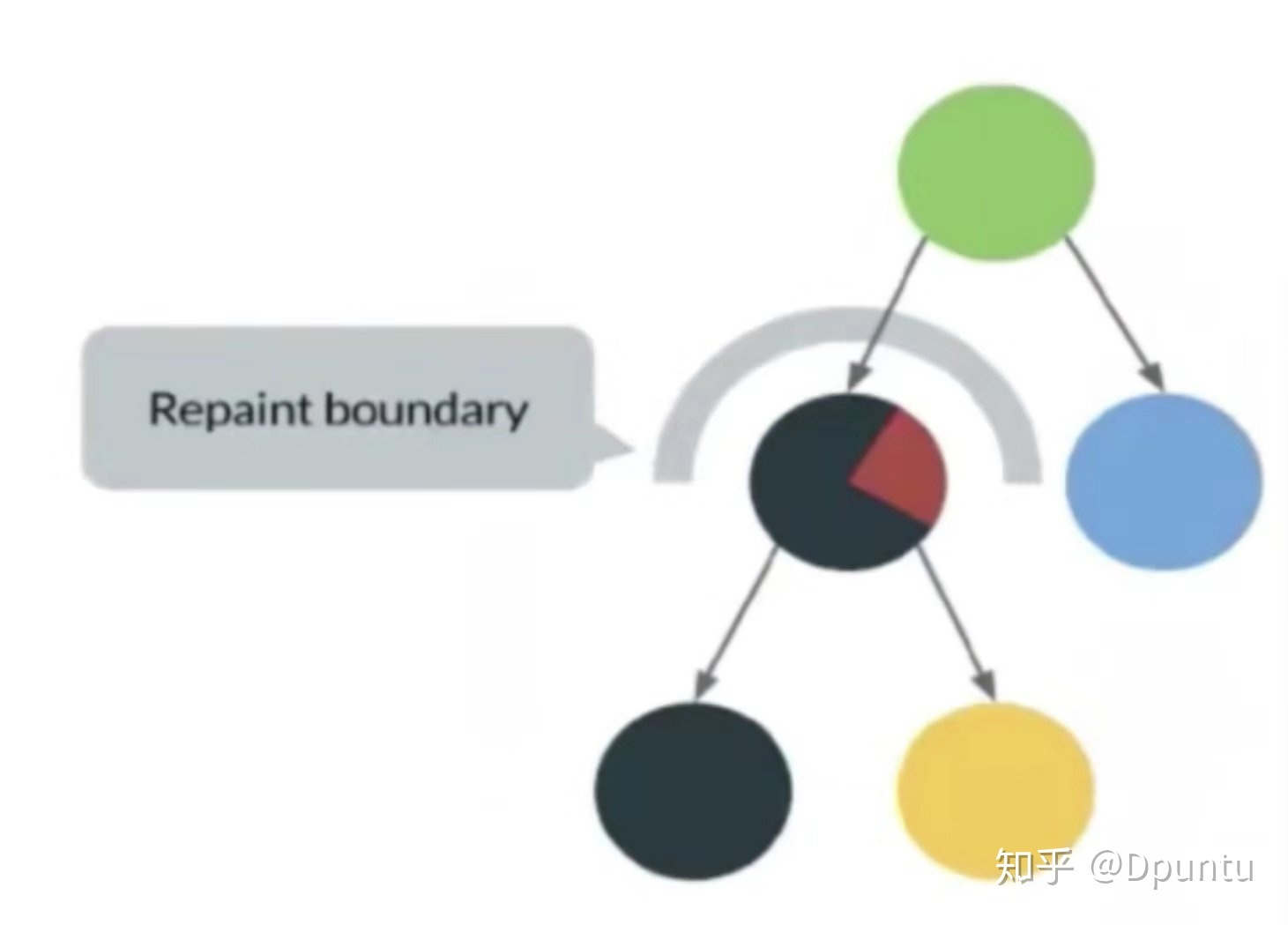

- repaint boundary 如果发生上面情况，repaint boundary会强制的使2切换到新Layer
class PaintBoundary extends StatelessWidget {
@override
Widget build(BuildContext context) {
return CustomPaint(painter: CirclePainter(color: Colors.orange));
}
}
class CirclePainter extends CustomPainter {
final Color color;
const CirclePainter({this.color});
@override
void paint(Canvas canvas, Size size) {
print('CirclePainter paint');
var radius = size.width / 2;
var paint = Paint()
..color = color
..style = PaintingStyle.fill;
canvas.drawCircle(Offset(radius, size.height), radius, paint);
}
@override
bool shouldRepaint(CustomPainter oldDelegate) => false;
}
只是很简单的绘制一个橙色的圆，在RelayoutBoundary验证代码中已贴出使用。我们只需看设置RepaintBoundary和不设置时候的区别。实验验证结果RelayoutBoundary确实可以避免CirclePainter发生重绘，即'CirclePainter paint'只会打印一次。 读者可以自己尝试验证。
总结
relayout boundary和repaint boundary都是Flutter为了提高绘图性能而做的努力。 通常开发者可以使用RepaintBoundary组件来提高应用的性能，也可以根据relayout boundary的几个规则来使relayout boundary生效，从而提高性能。
[测试代码传送门](http://link.zhihu.com/?target=https%3A//github.com/Dpuntu/RePaintBoundary-RelayoutBoundary)
参考
- Flutter's Rendering Pipeline 推荐阅读
- 深入了解Flutter界面开发
- Flutter 渲染流水线浅析
- Flutter原理与实践
- Flutter中的布局绘制流程简析
- Flutter Dart Framework原理简解
本文版权属于再惠研发团队，欢迎转载，转载请保留出处。@Dpuntu
