用C语言画光（七）：比尔-朗伯定律在（五）折射和（六）菲涅耳方程里，我们谈及光怎样穿过表面，透射至物体内部。我们假设

在（五）折射和（六）菲涅耳方程里，我们谈及光怎样穿过表面，透射至物体内部。我们假设了光在物体中传播时不会衰减。然而，除了真空，光线通过不同物质都会被散射和吸收，例如我们看到天空是蓝色的，也是因为不同波长的光被空气粒子散射程度不一样所致；如果阳光没有被空气粒子散射，天空应该是透明的。

本文描述一种简单方法去模拟光被材质吸收，也会首次尝试加入色彩。

1. 比尔-朗伯定律

比尔-朗伯定律（Beer-Lambert law）描述电磁波（如可见光）通过物体时，物体吸收部分电磁波，而吸收率与物体的厚度（光程距离）、物质的吸光系数及其浓度相关。[1] P.393 给出的比尔-朗伯定律形式为：

$T = e^{-\alpha'cd}\tag{1}$

当中， $T\in[0,1]$ 为透射率， $\alpha' \in [0, \infty)$ 为物质的吸光系数， $c \in [0, \infty)$ 为浓度， $d \in [0, \infty)$ 为光程距离。

若物体是均质的，那么 $\alpha'$ 和为常量，可以看到(1)是服从指数衰减的。例如，若光通过距离 $\Delta d$ 会衰减成原来的 50%，那么通过 $2\Delta d$ 的话就会衰减成原来的 25%。

在这里应用时，由于 $\alpha'$ 和为物理上的单位，而它们又是常数，我们可用单个参数 $a = \alpha'c$ 去表示材质对吸收的光收特性：

$T = e^{-ad}\tag{2}$

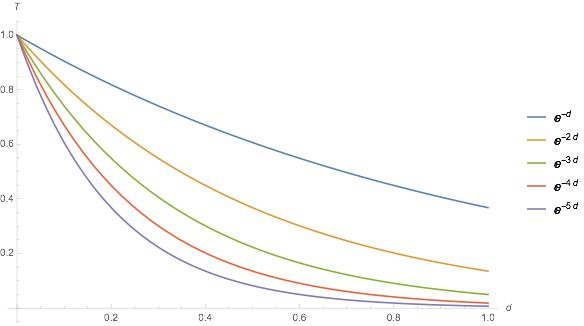

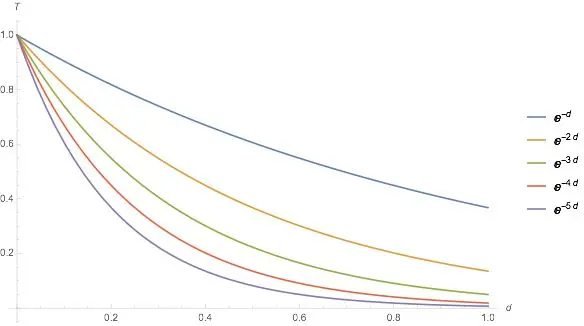

下图展示分别为 1, 2, 3, 4, 5 时，距离和透射率的关系：

2. 实现

实现只需三步。第一步，简单把 (2) 写成一行 C 函数：

float beerLambert(float a, float d) {
    return expf(-a * d);
}

第二步，在场景定义中加入吸收率：

typedef struct { float sd, emissive, reflectivity, eta, absorption; } Result;

第三步，追踪到表面时，依追踪距离计算吸收率，乘以从那个方向得到的光强总量：

float trace(float ox, float oy, float dx, float dy, int depth) {
    // ...
    for (int i = 0; i < MAX_STEP && t < MAX_DISTANCE; i++) {
        // ...
        if (r.sd * sign < EPSILON) {
            float sum = r.emissive;
            // 计算反射和折射
            return sum * beerLambert(r.absorption, t); // <－ 只改这一行
        }
        // ...
    }
    // ...
}

我们把一个长方形设置 a=4 ，和之前的结果比较：

Result scene(float x, float y) {
    Result a = { circleSDF(x, y, -0.2f, -0.2f, 0.1f), 10.0f, 0.0f, 0.0f, 0.0f };
    Result b = {    boxSDF(x, y, 0.5f, 0.5f, 0.0f, 0.3, 0.2f), 0.0f, 0.2f, 1.5f, 4.0f };
    return unionOp(a, b);
}

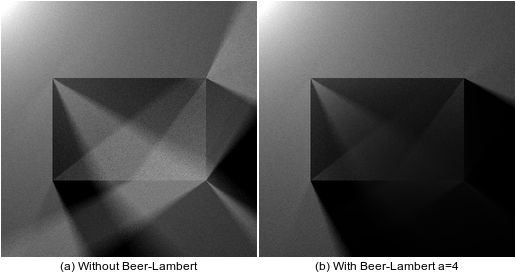

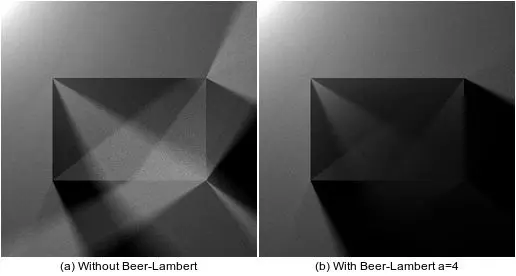

可以清楚看到，图2(b)中光线通过物体表面后，距离越远就变得越暗。

不过，单色的效果不太好看，如果物质对不同波长的吸收率不一样，效果就会更明显了。

3. 色彩

为了简单起见，之前我们一直只是用单色光，生成灰阶图像。我们使用 RGB 色彩模型，把色彩定义为三维矢量 $\mathbb{R}^3$ ，并需要三个运算：加法、乘法（哈达马积／Hadamard product）及缩放（乘以纯量），实现如下：

#define BLACK { 0.0f, 0.0f, 0.0f }

typedef struct { float r, g, b; } Color;

Color colorAdd(Color a, Color b) {
    Color c = { a.r + b.r, a.g + b.g, a.b + b.b };
    return c;
}

Color colorMultiply(Color a, Color b) {
    Color c = { a.r * b.r, a.g * b.g, a.b * b.b };
    return c;
}

Color colorScale(Color a, float s) {
    Color c = { a.r * s, a.g * s, a.b * s };
    return c;
}

为了方便，上面还定义了一个 $\texttt{BLACK}$ 的宣代表黑色 $\texttt{Color}$ 的初始值。

然后，我们把想要支持色彩的场景定义参数（如自发光和吸收率）的类型，从 $\texttt{float}$ 改为 $\texttt{Color}$ ：

typedef struct {
    float sd, reflectivity, eta;
    Color emissive, absorption;
} Result;

实际上， $\texttt{reflectivity}$ 和 $\texttt{eta}$ 都可以支持色彩，不过暂时本文不作这支持。

然后， $\texttt{beerLambert()}$ 、 $\texttt{trace()}$ 和 $\texttt{sample()}$ 函数都改为返回 $\texttt{Color}$ 类型。我们甚至可以通过编译的错误信息，来找到需要修改的代码，以下展示了这些改动：

Color beerLambert(Color a, float d) {
    Color c = { expf(-a.r * d), expf(-a.g * d), expf(-a.b * d) };
    return c;
}

Color trace(float ox, float oy, float dx, float dy, int depth) {
    // ...
    for (int i = 0; i < MAX_STEP && t < MAX_DISTANCE; i++) {
        // ...
        if (r.sd * sign < EPSILON) {
            Color sum = r.emissive;
            if (depth < MAX_DEPTH && r.eta > 0.0f) {
                // ...
                if (r.eta > 0.0f) {
                    if (refract(/* ... */) {
                        // ...
                        sum = colorAdd(sum, colorScale(trace(x - nx * BIAS, y - ny * BIAS, rx, ry, depth + 1), 1.0f - refl));
                    }
                    // ...
                }
                if (refl > 0.0f) {
                    // ...
                    sum = colorAdd(sum, colorScale(trace(x + nx * BIAS, y + ny * BIAS, rx, ry, depth + 1), refl));
                }
            }
            return colorMultiply(sum, beerLambert(r.absorption, t));
        }
        // ...
    }
    Color black = BLACK;
    return black;
}

Color sample(float x, float y) {
    Color sum = BLACK;
    for (int i = 0; i < N; i++) {
        float a = TWO_PI * (i + (float)rand() / RAND_MAX) / N;
        sum = colorAdd(sum, trace(x, y, cosf(a), sinf(a), 0));
    }
    return colorScale(sum, 1.0f / N);
}

最后，在输出每个像素时，分别顺序写入R、G 和 B 通道，就能生成彩色图像：

int main() {
    unsigned char* p = img;
    for (int y = 0; y < H; y++)
        for (int x = 0; x < W; x++, p += 3) {
            Color c = sample((float)x / W, (float)y / H);
            p[0] = (int)(fminf(c.r * 255.0f, 255.0f));
            p[1] = (int)(fminf(c.g * 255.0f, 255.0f));
            p[2] = (int)(fminf(c.b * 255.0f, 255.0f));
        }
     // ...
}

我们加入一个新的正多边形 SDF（本文暂不阐述），并让它吸收更多的绿色和红色：

Result scene(float x, float y) {
    Result a = { circleSDF(x, y, 0.5f, -0.2f, 0.1f), 0.0f, 0.0f, { 10.0f, 10.0f, 10.0f }, BLACK };
    Result b = {   ngonSDF(x, y, 0.5f, 0.5f, 0.25f, 5.0f), 0.0f, 1.5f, BLACK, { 4.0f, 4.0f, 1.0f} };
    return unionOp(a, b);
}

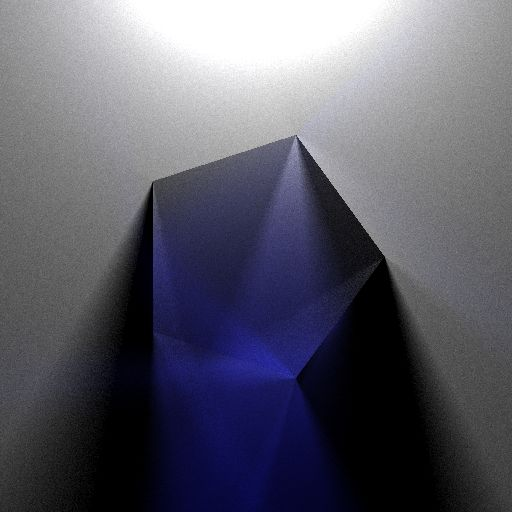

渲染结果：

4. 结语

本文用了比尔-朗伯定律模拟了光线被物体吸收，可以模拟一些透明（有色）物体。而真实世界中，一些粒子除了吸收光，也会散射至其他方向，其模拟会复杂很多。

另外，本文也讲解如何把单色渲染改为彩色渲染，作为练习，读者也可把反射及折射率加入彩色的处理，不过折射率的改动会多一些，留给读者思考。

我们一连三篇模拟了三个物理定律（斯涅尔、菲涅耳、比尔-朗伯），下一篇我们换一个话题。

本文的源代码位于 beerlambert.c、beerlambert_color.c 及 heart.c。

参考

[1] Akenine-Möller, Tomas, Eric Haines, and Naty Hoffman. Real-time rendering, Third Edition. CRC Press, 2008.
