随着微服务化的推广,我们的应用都会采取分布式方式部署,这就会导致应用日志比较分散,应用监控和排查问题都比较困难,同时效率还低下,集中式日志平台就是为了解决这个问题。

背景

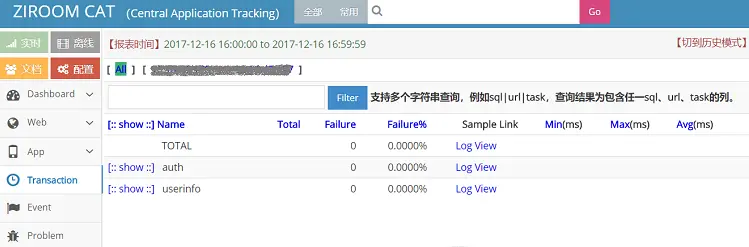

很早前,我们的应用都已经接入了 CAT,能够在线实时查看应用访问量、异常的调用情况等应用性能指标,同时也打通了各平台的调用链路,基本满足应用的性能监控要求。

由于我们应用业务日志并没有推送到 CAT,所以当线上出现问题时,传统方式查看业务日志,排查问题比较困难,搭建业务日志集中平台迫在眉睫。经过调研,我们选择了 Elastic 提供的 ELK 日志解决方案,查看 在线演示

原因主要有两点:

  • ELK 提供的功能满足我们的使用要求,并有较高的扩展性;
  • ELK 为一套开源项目,较低的维护成本;

相关概念

ELK 指的是一套解决方案,是 ElasticsearchLogstashKibana 三种软件产品的首字母缩写,Beats 是 ELK 协议栈的新成员。

  • E:代表 Elasticsearch,负责日志的存储和检索;
  • L:代表 Logstash,负责日志的收集、过滤和格式化;
  • K:代表 Kibana,负责日志数据的可视化;
  • Beats:是一类轻量级数据采集器;

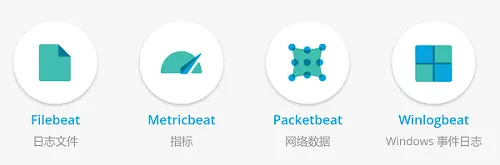

其中,目前 Beats 家族根据功能划分,主要包括 4 种:

  • Filebeat:负责收集文件数据;
  • Packetbeat:负责收集网络流量数据;
  • Metricbeat:负责收集系统级的 CPU 使用率、内存、文件系统、磁盘 IO 和网络 IO 统计数据;
  • Winlogbeat:负责收集 Windows 事件日志数据;

在该日志平台系统中,就使用了 Filebeat 作为日志文件收集工具,Filebeat 可以很方便地收集 Nginx、Mysql、Redis、Syslog 等应用的日志文件。

日志平台架构

ELK 集中式日志平台,总体上来说,部署在应用服务器上的数据采集器,近实时收集日志数据推送到日志过滤节点的 Logstash,然后 Logstash 再推送格式化的日志数据到 Elasticsearch 存储,Kibana 通过 Elasticsearch 集中检索日志并可视化。

当然,ELK 集中日志平台也是经过一次次演变,才变成最终的样子。

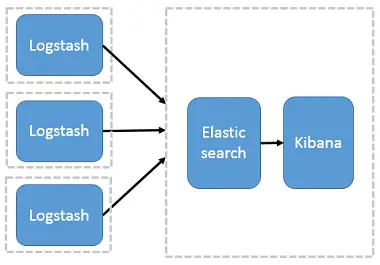

ES + Logstash + Kibana

最开始的架构中,由 Logstash 承担数据采集器和过滤功能,并部署在应用服务器。由于 Logstash 对大量日志进行过滤操作,会消耗应用系统的部分性能,带来不合理的资源分配问题;另一方面,过滤日志的配置,分布在每台应用服务器,不便于集中式配置管理。

引入Logstash-forwarder

使用该架构,引入 Logstash-forwarder 作为数据采集,Logstash 和应用服务器分离,应用服务器只做数据采集,数据过滤统一在日志平台服务器,解决了之前存在的问题。但是 Logstash-forwarder 和 Logstash 间通信必须由 SSL 加密传输,部署麻烦且系统性能并没有显著提升;另一方面,Logstash-forwarder 的定位并不是数据采集插件,系统不易扩展。

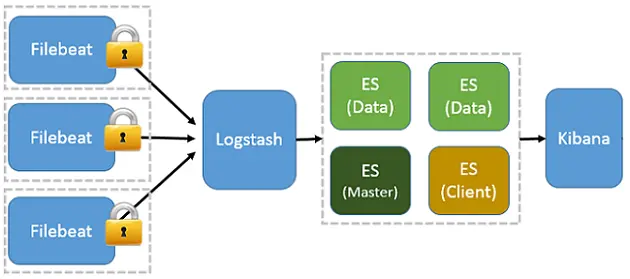

引入Beats

该架构,基于 Logstash-forwarder 架构,将 Logstash-forwarder 替换为 Beats。由于 Beats 的系统性能开销更小,所以应用服务器性能开销可以忽略不计;另一方面,Beats 可以作为数据采集插件形式工作,可以按需启用 Beats 下不同功能的插件,更灵活,扩展性更强。例如,应用服务器只启用 Filebeat,则只收集日志文件数据,如果某天需要收集系统性能数据时,再启用 Metricbeat 即可,并不需要太多的修改和配置。

这种 ELK+Beats 的架构,已经满足大部分应用场景了,但当业务系统庞大,日志数据量较大、较实时时,业务系统就和日志系统耦合在一起了。

引入队列

该架构,引入消息队列,均衡了网络传输,从而降低了网络闭塞,尤其是丢失数据的可能性;另一方面,这样可以系统解耦,具有更好的灵活性和扩展性。

总结

比较成熟的 ELK+Beats 架构,因其扩展性很强,是集中式日志平台的首选方案。在实际部署时,是否引入消息队列,根据业务系统量来确定,早期也可以不引入消息队列,简单部署,后续需要扩展再接入消息队列。
