MVVM框架的搭建（二）——项目搭建

介绍完背景以及初衷之后，我们开始搭建MVVM的框架，这一部分我们进行简单的搭建，了解MVVM架构的基本结构。

MVVM框架的搭建（一）——背景

MVVM框架的搭建（二）——项目搭建

MVVM框架的搭建（三）——网络请求

MVVM的数据持久化（一）——ROOM的集成

MVVM的数据持久化（二）——ROOM的使用

创建新项目

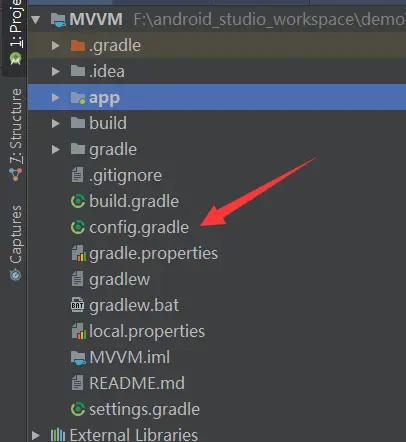

首先创建一个新的项目，在根目录下创建一个config.gradle如图

config.gradle用于配置项目中各种lib引用和版本号控制

/**
 * config.gradle用于配置项目中各种lib引用和版本号控制
 *
 * [module_*] 各module版本号及applicationId控制
 * 如需在各个module中升级更新版本号，请使用 module_[modulename]*的命名规则
 *
 * [project.ext.dependVersion] 中创建各个依赖库的版本号控制，需在类库名称后增加‘_version’
 *
 * [类库maven地址] 中创建各个类库的maven地址，同一类库需要引用多个类时，可以使用数组，要确保类库引用不重复
 *
 * [项目依赖列表] 中创建可以直接让module引用的依赖列表，以Deps结尾，原则上以类库功能分类，比如网络库，图片处理库
 * 尽量不要以类库本身的名字命名依赖列表
 *
 * 各个module中引用类库时尽量使用项目依赖列表中的项目，不要直接使用类库地址中的项目
 *
 * 需要添加新的类库时，先查询本列表和项目中是否已引用类似功能的类库，尽量不要添加重复功能的类库
 */
project.ext {
    compileSdkVersion = 27
    buildToolsVersion = '27.0.3'
    minSdkVersion = 16
    targetSdkVersion = 27

    //主app
    module_appApplicationId = 'yang.cehome.com.mvvmdemo'
    module_appVersionCode = 0001
    module_appVersionName = '1.0.0'
    module_appName = 'MVVM'

    //引用类库的版本号
    dependVersion = [
            kotlin_version : '1.2.51',
            support_version: '27.1.1'
    ]

    //*************************类库maven地址**************************
    kotlin_base = [kotlin_stdlib_jdk8: "org.jetbrains.kotlin:kotlin-stdlib-jdk8:$dependVersion.kotlin_version"]
    supportLibs = [
            design      : "com.android.support:design:$dependVersion.support_version",
            appcompat_v7: "com.android.support:appcompat-v7:$dependVersion.support_version",
            constraint  : 'com.android.support.constraint:constraint-layout:1.1.3']
    //********************项目依赖列表**********************
    kotlinDeps = [kotlin_base.values()]
    supportDeps = [supportLibs.values()]
}

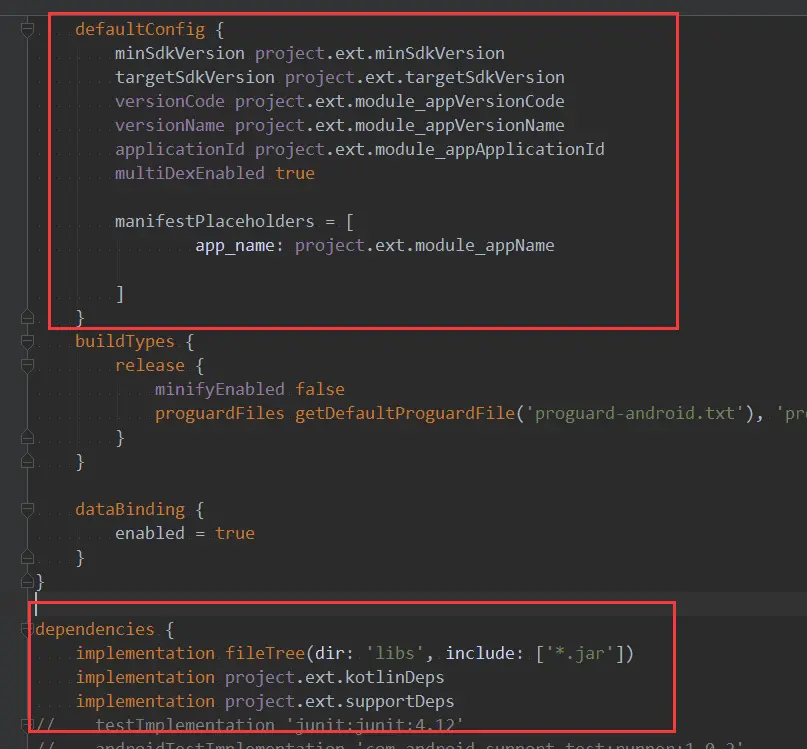

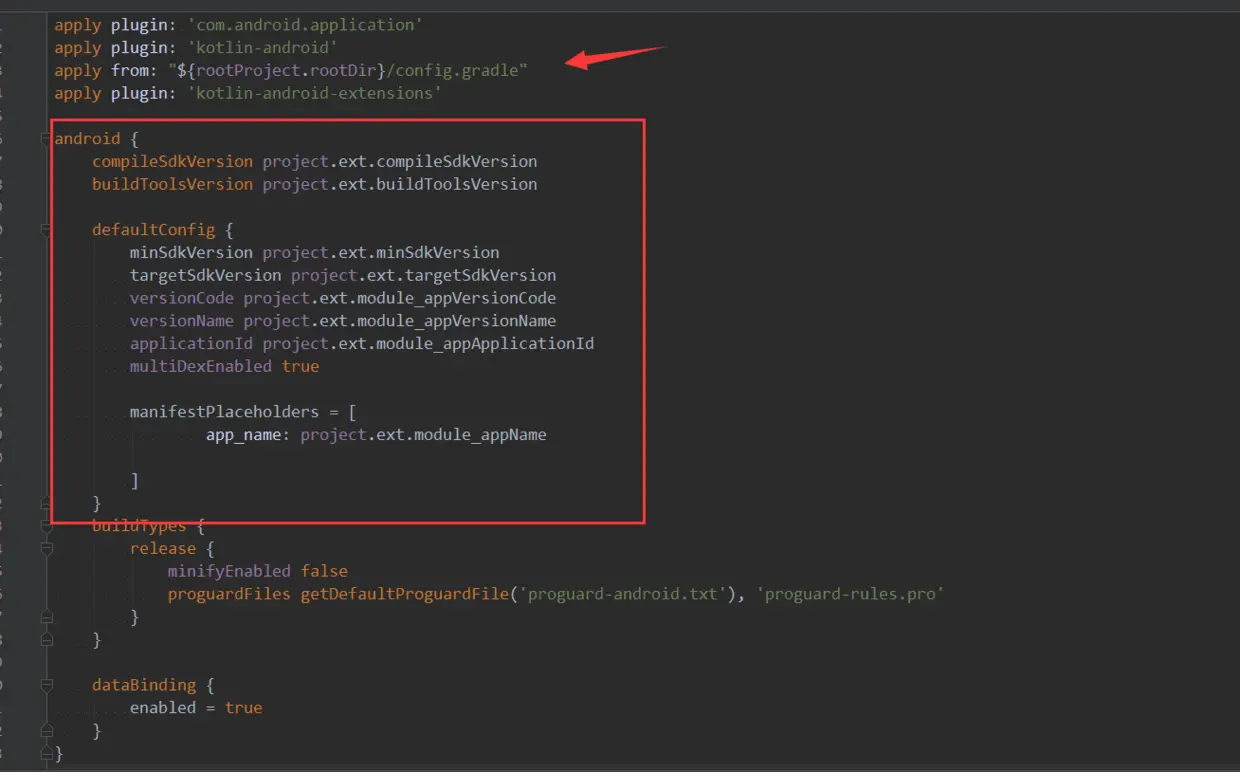

然后再build.gradle我们引用相应的library库

使用的时候需要注意的地方

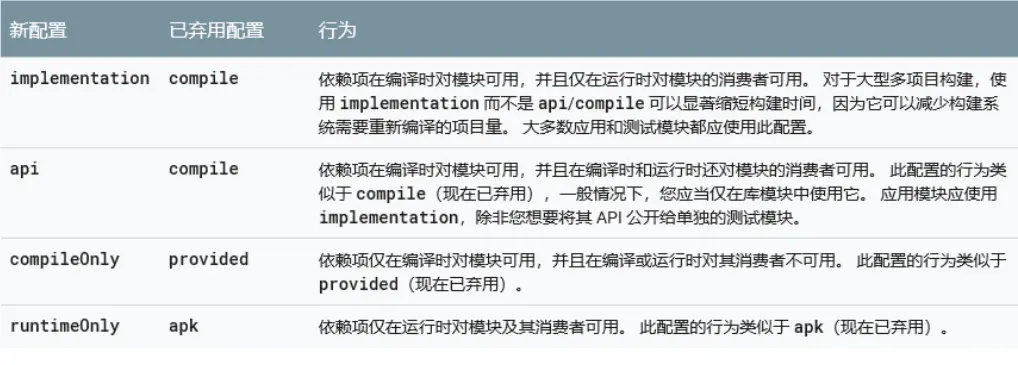

依赖方法

AndroidStudio升级到3.0之后，gradle版本也随之升级到了3.0.0版本。 在这之后，大家可能注意依赖的方式发生了一些变化，在这里简单介绍一下

写在前面

现在MVC MVP MVVM框架的介绍很多，网上一搜一大堆就不着重介绍了。 之前用MVP重新写的框架，但是也遇到了很多不方便的地方，所以这次我们着重介绍MVVM框架 这里开始使用kotlin，并遵循google的App开发架构指南，才找到一种较好的构建MVVM应用程序的方式 首先：什么是MVVM？ MVVM是Model-View-ViewModel的简写，是有别于MVC和MVP的另一种架构模式。 相比于MVP，MVVM没有多余的回调，利用Databinding框架就可以将ViewModel中的数据绑定到UI上，从而让开发者只需要更新ViewModel中的数据，就可以改变UI。

再来讲一下分别的作用 ● Model层：负责提供数据源给ViewModel，包含实体类，网络请求和本地存储等功能 ● ViewModel：将Model层提供的数据根据View层的需要进行处理，通过DataBinding绑定到相应的UI上 ● View：Activity、Fragment、layout.xml、Adapter、自定义View等等，负责将三者联系起来。

另一个好处就是可以做单元测试，纯的kotlin代码写着再舒服不过，而且可以保证数据的正确性。相比于run app需要十几秒或者几分钟、十几分钟，run 一次单元测试是以毫秒记的，效率是很可观的。

代码实现

首先我们创建一个类

/**
 * @author yangzc
 *	@data 2018/9/6 13:58
 *	@desc
 *
 */
class Onclick(val who: String, val count: Int)

以前我们写一个点击事件的代码大概

布局文件

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="yang.cehome.com.mvvmdemo.MainActivity">

    <Button
        android:id="@+id/bt_onclick"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="onclick"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/tv_count"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginBottom="100dp"
        android:textSize="16sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</android.support.constraint.ConstraintLayout>

在Activity当中是这么实现的

package yang.cehome.com.mvvmdemo

import android.os.Bundle
import android.support.v7.app.AppCompatActivity
import android.view.View
import kotlinx.android.synthetic.main.activity_main.*

class MainActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        val onclik = Onclick("my", 0)
        tv_count.text = "${onclik.who}点击了${onclik.count}次"
        bt_onclick.setOnClickListener(View.OnClickListener {
            onclik.count++
            tv_count.text = "${onclik.who}点击了${onclik.count}次"
        })
    }
}

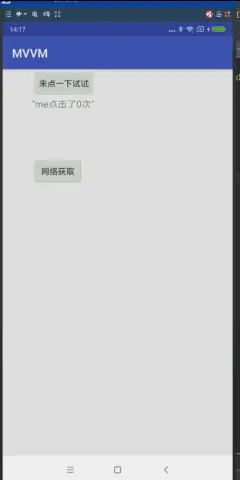

就实现了我们平时经常写的一段点击事件并且显示的一段代码 然而 我们要用MVVM框架显然就不是这么写的了 首先我们看一下架构

根据我们的这个结构图 我们简单阐述一下 各个模块的作用

Model层：负责提供数据源给ViewModel，包含实体类，网络请求和本地存储等功能 ViewModel层：将Model层提供的数据根据View层的需要进行处理，通过DataBinding绑定到相应的UI上 View层：Activity、Fragment、layout.xml、Adapter、自定义View等等，负责将三者联系起来 简单的介绍了一下MVVM之后，创建项目之后，看一下结构

基础Demo

下面我们就根据我们之前说的简单写一个Demo 首先看一下包的结构 DataBindingUtil.setContentView 这个函数做了三步操作：

• inflate操作，创建布局文件对应的view对像
• setContentView操作，将view加入window
• bind操作，创建ActivityXxxBinding 对像 bind操作最终调用了ActivityXxxBinding.bind(view, bindingComponent)操作，然后调用了： new ActivityXxxBinding(bindingComponent, view) 创建了ActivityXxxBinding 对像。 //启用数据绑定 dataBinding{ enabled = true } 我们看看布局文件 其实 我们可以看到在MVVM当中布局文件的作用有所加强，不仅仅是构造一个UI效果。

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <data>
        <!--需要的viewModel,通过mBinding.vm=mViewMode注入-->
        <variable
            name="vm"
            type="yang.cehome.com.mvvmdemo.viewmodel.OnclikViewModel" />
    </data>

    <android.support.constraint.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        tools:context=".view.MainActivity">


        <Button
            android:id="@+id/bt_onclick"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:onClick="@{()->vm.click()}"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            tools:text="来点一下试试" />

        <TextView
            android:id="@+id/tv_count"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginBottom="100dp"
            android:text="@{vm.info}"
            android:textSize="16sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            tools:text="点了0次" />

    </android.support.constraint.ConstraintLayout>
</layout>

值得注意的几点:

1.最外层增加layout标签 2.增加了一个data标签 这个标签是我们的ViewModel通过绑定注入的 3.在每个控件上增加相应的方法 下面看看M层的代码 提供给ViewModel层的数据

package yang.cehome.com.mvvmdemo.model

/**
 * @author yangzc
 *	@data 2018/9/6 13:58
 *	@desc 数据源Model(MVVM 中的V),负责提供ViewModel中需要处理的数据
 *
 */
class Onclick(val who: String, var count: Int)

下面我们在看看ViewModel层 这里主要承担了数据处理功能 并负责提供给View层数据 ViewModel是用来存储和管理UI相关的数据。

package yang.cehome.com.mvvmdemo.viewmodel

import android.databinding.ObservableField
import yang.cehome.com.mvvmdemo.model.Onclick

/**
 * @author yangzc
 *	@data 2018/9/6 16:59
 *	@desc 处理数据V(MVVM 中的VM),负责提供View中需要处理的数据
 *
 */
class OnclikViewModel(val onlick: Onclick) {
    /******data******/
    val info = ObservableField<String>("\"${onlick.who}点击了${onlick.count}次\"")

    /******binding******/
    fun click() {
        onlick.count++
        info.set("\"${onlick.who}点击了${onlick.count}次\"")
    }

}

最后我们看看View层，也就是我们Activity和Fragment

package yang.cehome.com.mvvmdemo.view

import android.databinding.DataBindingUtil
import android.os.Bundle
import android.support.v7.app.AppCompatActivity
import yang.cehome.com.mvvmdemo.R
import yang.cehome.com.mvvmdemo.databinding.ActivityMainBinding
import yang.cehome.com.mvvmdemo.model.Onclick
import yang.cehome.com.mvvmdemo.viewmodel.OnclikViewModel

/**
 * MVVM 当中的一个V层 将三者联系起来
 */
class MainActivity : AppCompatActivity() {
    private lateinit var mBinding: ActivityMainBinding
    private lateinit var mViewMode: OnclikViewModel


    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        mBinding = DataBindingUtil.setContentView(this, R.layout.activity_main)
        /////model
        val onclick = Onclick("me", 0)
        ///ViewModel
        mViewMode = OnclikViewModel(onclick)
        ///binding
        mBinding.vm = mViewMode
    }
}

以上就是一个简单的MVVM的框架

项目地址

github.com/yang0range/…
