总览
在 iOS 11 之后，Apple 在导航栏中启用了自动布局的相关特性，这使得导航栏的使用方式发生了一些变化，今天我们着重说说导航栏中 UIBarButtonItem 在 iOS 11 中的几点变化。
主要变化
- 视图层级的变化
- 点击区域的变化
- 与屏幕间距的变化
视图层级变化
表现形式
在 WWDC 2018 的 Updating Your App for iOS 11中，我们可以知道 UINavigationBar 开始支持 Auto Layout 了。

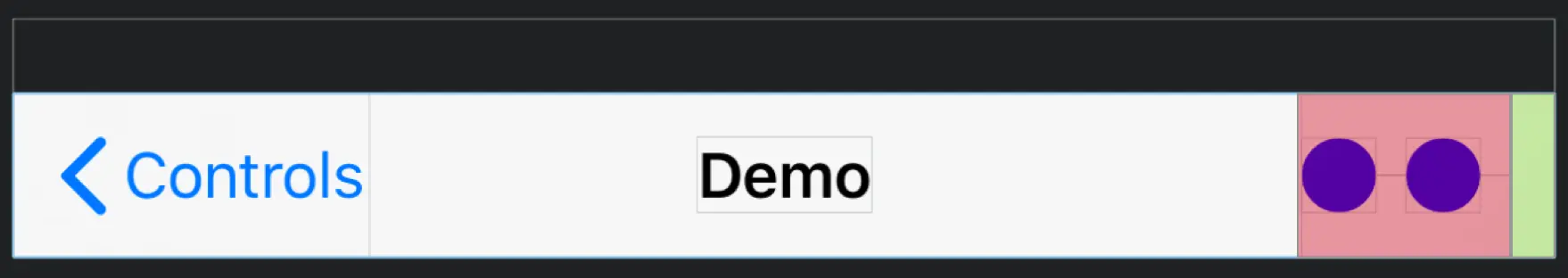

这对于 UIBarButtonItem 来讲，意味着什么呢？通过 view debug 工具我们可以发现，所有的 item 会被一个内置的 stack view 所管理。
当 Custom View 正确的实现了 sizeThatFits 或者 intrinsicContentSize 时，UI 的展现将不会出现问题。
注意事项
在 iOS 11 中，为了充分发挥 Auto Layout 特性，不免需要将 UIBarButtonItem 里 Custom View 的 translatesAutoresizingMaskIntoConstraints 属性设置为 no，这就可能会造成它在 iOS 11 以下的系统中发生布局错乱，因此我们需要在相应的地方写上如下代码。
UIView *view = [UIView new];
if(@available(iOS 11, *)){
view.translatesAutoresizingMaskIntoConstraints = NO;
}
UIBarButtonItem *item = [[UIBarButtonItem alloc] initWithCustomView:view];
self.navigationItem.rightBarButtonItem = item;
点击区域的变化
表现形式

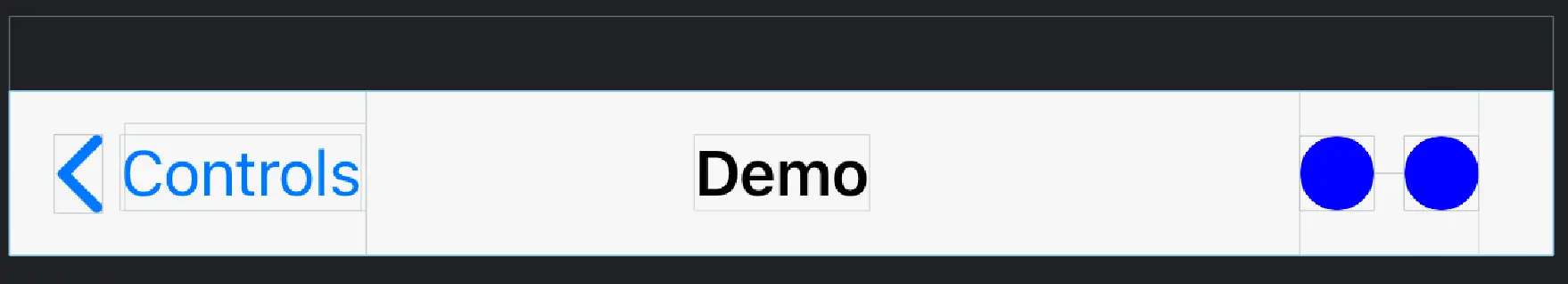

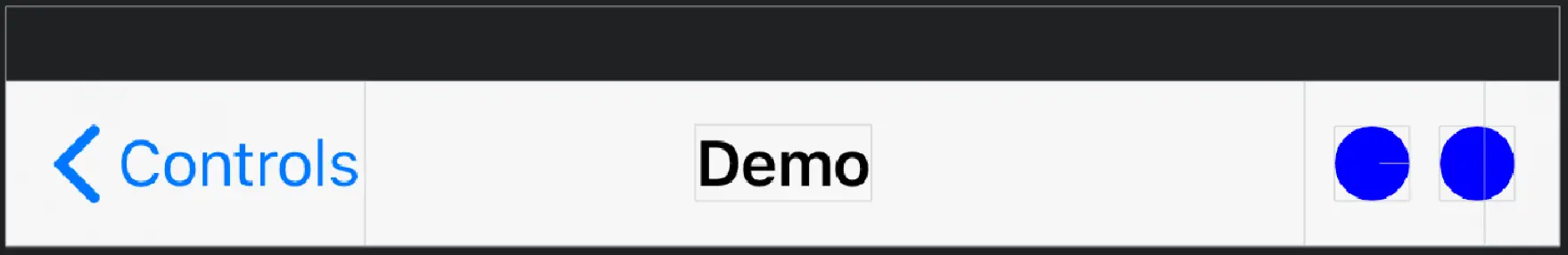

我们以 Custom View 的方式创建两个 UIBarButtonItem，通过 view debug 工具可以查看 Custom View 的真实大小

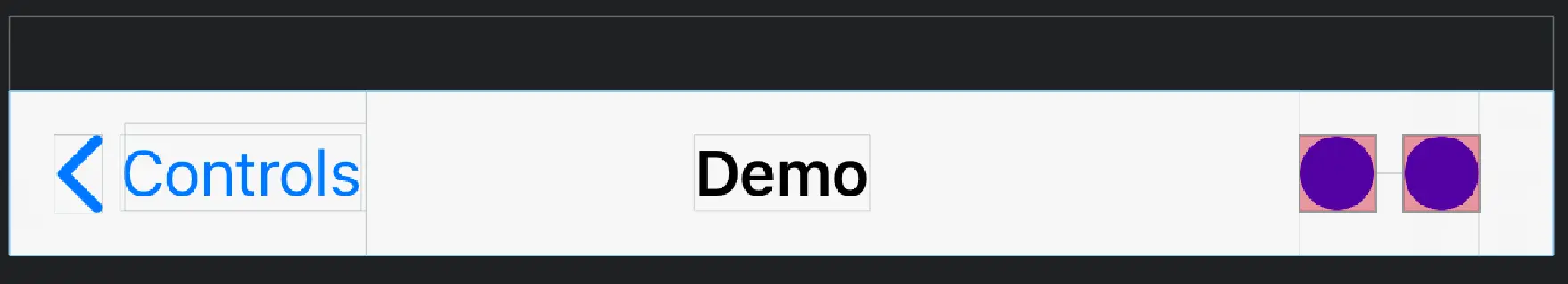

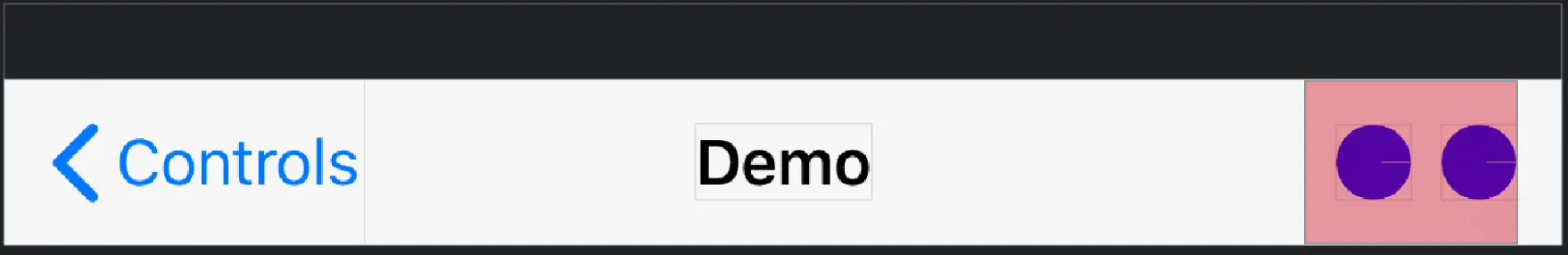

在 iOS 10 之前的版本中，它的点击区域如红色区域所示：
解决方案
对于这个问题，可以有两种解决方案:
一种方式是通过重写 - (BOOL)pointInside:(CGPoint)point withEvent:(UIEvent *)event 方法来修改控件的点击区域，保证其范围控制在 44 * 44 pt 以上。例如下面的示例代码:
- (BOOL)pointInside:(CGPoint)point withEvent:(UIEvent *)event{
CGSize acturalSize = self.frame.size;
CGSize minimumSize = kBarButtonMinimumTapAreaSize; // 44 * 44 pt
CGFloat verticalMargin = acturalSize.height - minimumSize.height >= 0 ? 0 : ((minimumSize.height - acturalSize.height ) / 2);
CGFloat horizontalMargin = acturalSize.width - minimumSize.width >= 0 ? 0 : ((minimumSize.width - acturalSize.width ) / 2);
CGRect newArea = CGRectMake(self.bounds.origin.x - horizontalMargin, self.bounds.origin.y - verticalMargin, self.bounds.size.width + 2 * horizontalMargin, self.bounds.size.height + 2 * verticalMargin);
return CGRectContainsPoint(newArea, point);
}
另一种方式是创建一个中间层视图，保证其视图的大小不小于 44 * 44 即可，例如下面的代码:
@interface WrapperView : UIView
@property (nonatomic, assign) CGSize minimumSize;
@property (nonatomic, strong) UIView *underlyingView;
@end
@implementation WrapperView
- (instancetype)initWithUnderlyingView:(UIView *)underlyingView {
self = [super initWithFrame:underlyingView.bounds];
if (self) {
_underlyingView = underlyingView;
_minimumSize = CGSizeMake(44.0f, 44.0f);
underlyingView.translatesAutoresizingMaskIntoConstraints = NO;
[self addSubview:underlyingView];
NSLayoutConstraint *leadingConstraint = [underlyingView.leadingAnchor constraintEqualToAnchor:self.leadingAnchor];
NSLayoutConstraint *trailingConstraint = [underlyingView.trailingAnchor constraintEqualToAnchor:self.trailingAnchor];
NSLayoutConstraint *topConstraint = [underlyingView.topAnchor constraintEqualToAnchor:self.topAnchor];
NSLayoutConstraint *bottomConstraint = [underlyingView.bottomAnchor constraintEqualToAnchor:self.bottomAnchor];
NSLayoutConstraint *heightConstraint = [self.heightAnchor constraintGreaterThanOrEqualToConstant:self.minimumSize.height];
NSLayoutConstraint *widthConstraint = [self.widthAnchor constraintGreaterThanOrEqualToConstant:self.minimumSize.width];
[NSLayoutConstraint activateConstraints:@[leadingConstraint, trailingConstraint, topConstraint, bottomConstraint, heightConstraint, widthConstraint]];
}
return self;
}
@end
当然最简单的方法就是让你的图片变大一些，比如增大留白……
与屏幕间距的变化
在 iOS 11 之前，我们有两种方式来修改 item 与屏幕的间距
- 设置一个宽带为负值，类型为 Fixed Space 的 item
- 重写 Custom View 的 alignmentRectInsets 方法
- 如果 Custom View 为 UIButton 类型，可以重写其 contentEdgeInsets/imageEdgeInsets/titleEdgeInsets 并修改其 hitTest 区域
iOS 10 中的解决方案一：使用宽度为负值，类型为 Fixed Space 的 item

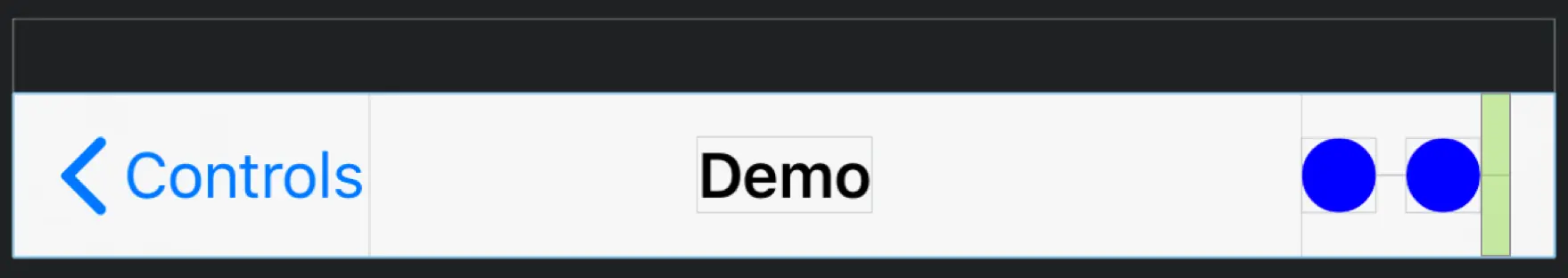

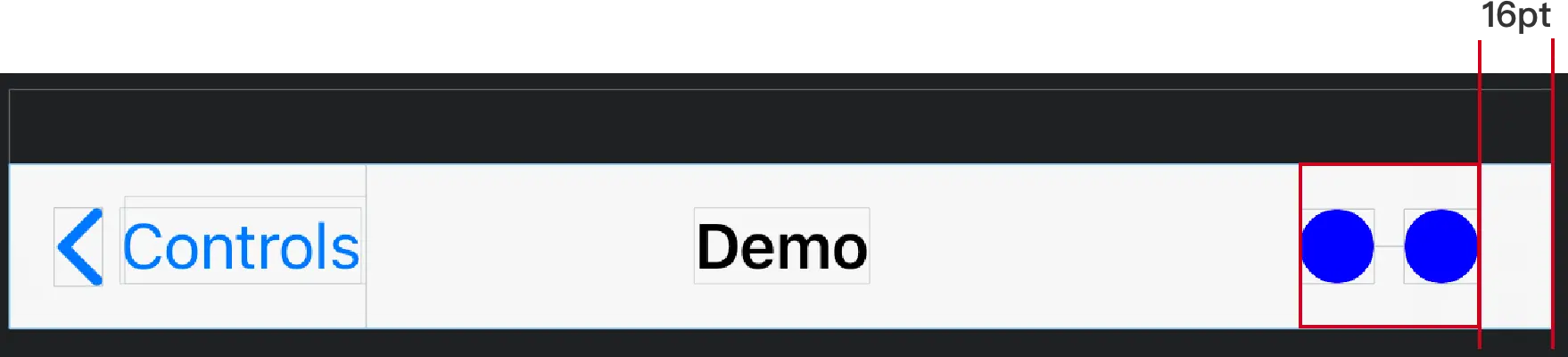

当我们使用 Custom View 类型的 item 时，item 与屏幕的边距默认为 16 或者 20 pt（PS：当屏幕为5.5寸屏时，边距为 20 pt），下图以 16 pt 为例:
UIBarButtonItem *spacer = [[UIBarButtonItem alloc] initWithBarButtonSystemItem:UIBarButtonSystemItemFixedSpace target:nil action:nil];
spacer.width = -8;
self.navigationItem.rightBarButtonItems = @[spacer, item1, item2];

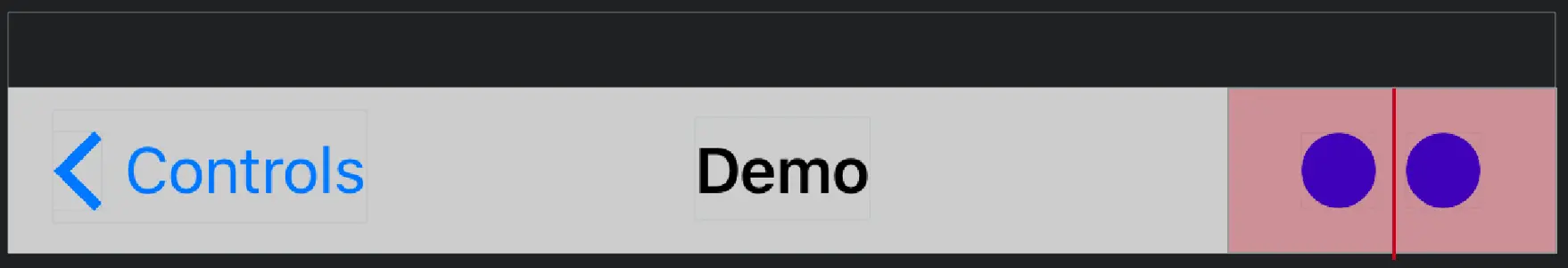

这个方案在 iOS 10 及以下的系统是有效的，效果如下图所示:
但是同样的代码在 iOS 11 上就是失效的……
仔细研究 iOS 11 中的视图布局可以发现，fixed space 类型的 item 在 Stack View 的 leading 和 trailling 时的行为与其在 item 之间的行为保持一致，它的最小宽度都为 8pt，这也就说明了设置负数为什么会不生效了。
iOS 10 中的解决方案二：重写 Custom View 的 alignmentRectInsets 方法
我们可以重写某个视图控件的 alignmentRectInsets 属性，例如下面的代码:
- (UIEdgeInsets)alignmentRectInsets {
return self.position == right ? UIEdgeInsetsMake(0, -8, 0, 8) : UIEdgeInsetsMake(0, 8, 0, -8);
}

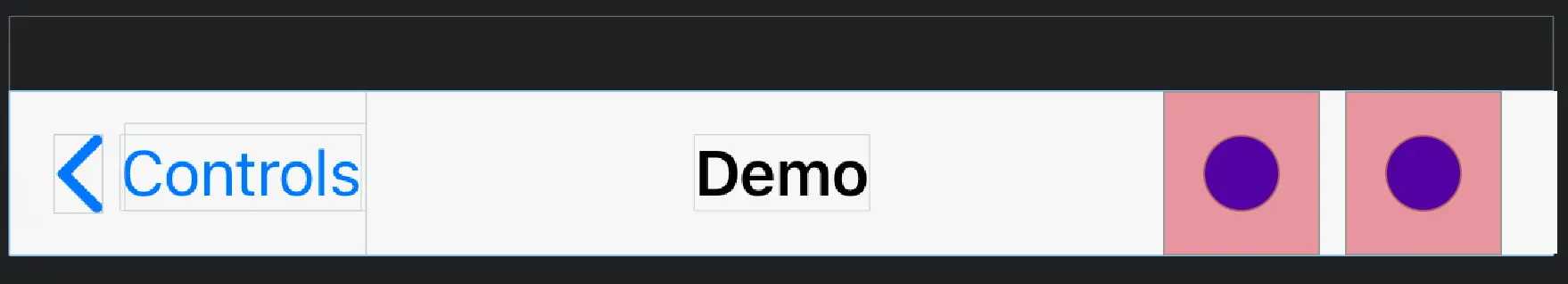

当我们设置 UIEdgeInsetsMake(0, -8, 0, 8) ，并将这段代码用到前面的例子时，你会看到这样的结果:
乍一看，感觉这个方法似乎解决了所有的问题，但仔细观察，你就会发现这个方案也存在不完美的地方，例如超出 stack view 的部分将无法响应点击事件
iOS 10 中的解决方案三：利用 XXXEdgeInsets 属性来修改

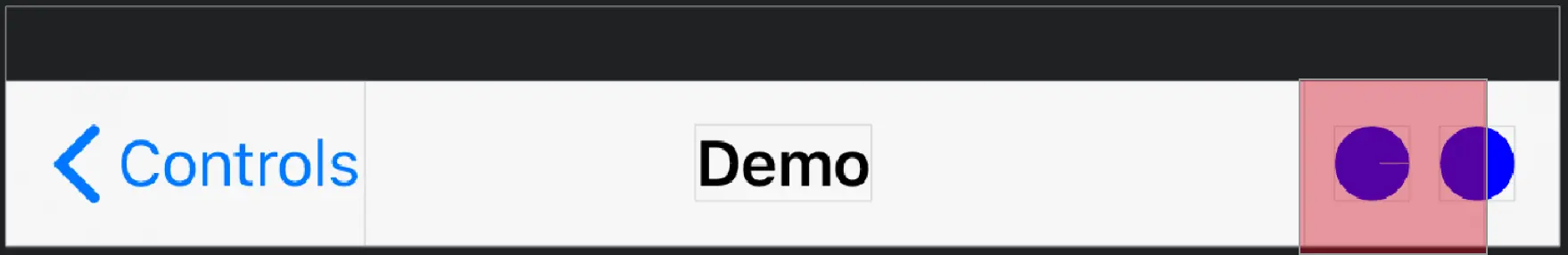

方案三和方案二比较相似，通过修改 XXXEdgeInsets 属性确实能让控件在视觉上达到预期，但由于 stack View 的存在，即使修改了 Custom View 的 hitTest 区域，也会存在无法响应点击事件的问题，所以这个方案也不是一个完美的解决方案:
解决方案
虽然刚才提到的三种解决方案在 iOS 11 中都无法完美解决问题，但我们还是发现了一个有意思的现象

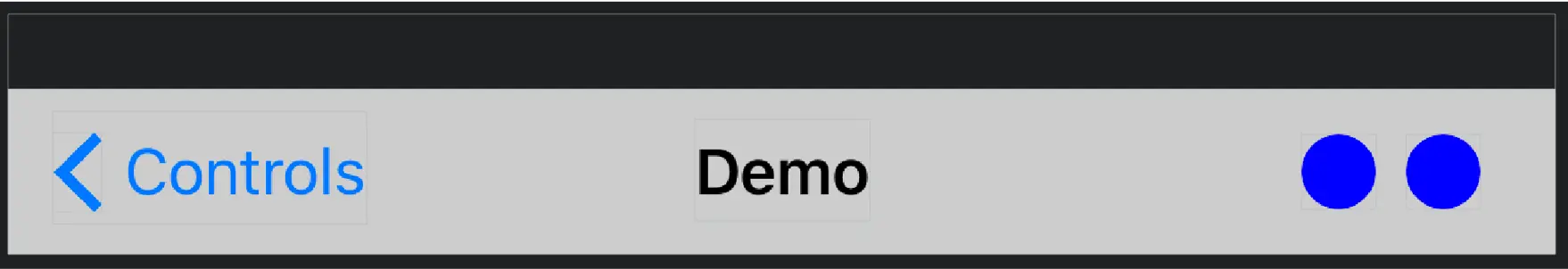

下图是使用宽度为负值，类型为 Fixed Space 的 item 时的视图布局，虽然 fixed space 的存在 让它在视觉上看起来离屏幕边距还是有点远，但 item 控件自身与屏幕的边距确实变小了。

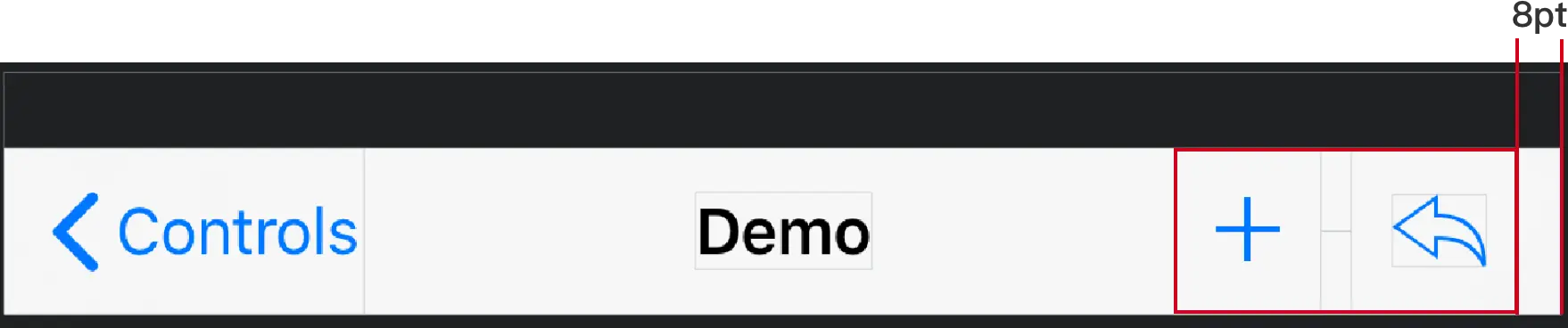

这样说可能让人有点摸不着头脑，我们不妨来看看这中间的区别，下图是使用了非 customView 创建的 UIBarButtonItem，与屏幕的间距为 8 pt（当屏幕为 5.5 寸时，为 12 pt）
UIButton *customButton = [UIButton buttonWithType:UIButtonTypeCustom];
customButton.overrideAlignmentRectInsets = UIEdgeInsetsMake(0, x, 0, -x); // you should do this in your own custom class
customButton.translatesAutoresizingMaskIntoConstraints = NO;
UIBarButtonItem *item = [[UIBarButtonItem alloc] initWithCustomView:customButton]
UIBarButtonItem *positiveSeparator = [[UIBarButtonItem alloc] initWithBarButtonSystemItem:UIBarButtonSystemItemFixedSpace target:nil action:nil];
positiveSeparator.width = 8;
self.navigationItem.leftBarButtonItems = @{positiveSeparator, item, ...}
结论
UIBarButtonItem 在 iOS 11 上的变化让不少开发者都头疼不已，我们在 Apple Developer Forums上也可以看到不少开发者的解决方案，大体都是去对 NavigationBar 做修改，比如修改约束，自己实现一个导航栏基类等，但对于 我们现有的工程来说，这些方案的实现代价都太大了。
这篇文章提出的解决方案不需要对导航栏本身做任何修改，只需要在 UIBarButtonItem 上做一些处理即可，对比社区里现有的方案，该适配方案对历史包袱比较沉重的项目来说是值得尝试的。
