关于在Android中使用CMake你所需要了解的一切（三）

Xcollapsar
4,794 阅读9分钟

本篇文章已授权微信公众号 guolin_blog （郭霖）独家发布

本篇基于上篇构建好的a静态库和so动态库，若自己有a或so那么可以直接看本篇了，若没有那么建议先去看上篇----如何将现有的cpp代码集成到项目中

准备工作

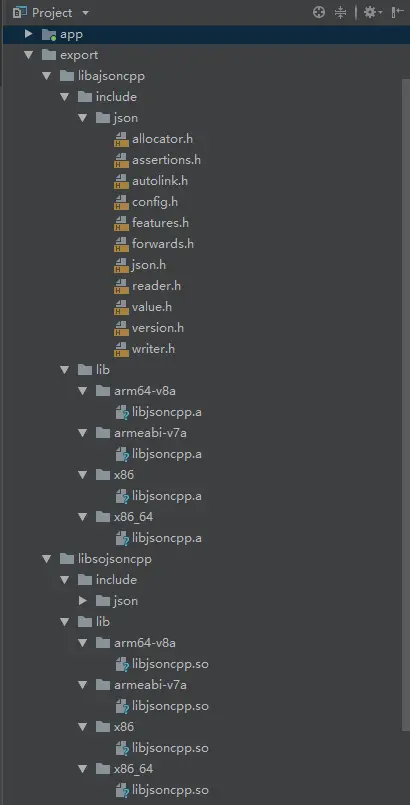

将so动态库、a静态库、以及对应的头文件，集中到一个文件夹中，本文因为是基于上篇的，那么这些文件就放在了，如下图:

都放在了Project/export文件夹中，且在里面将so和a分开，分别放在了，libajsoncpp和libsojsoncpp文件夹中，在每个文件夹中，又有include文件夹来放库所需要的头文件，lib中放so以及a库文件。

链接so动态库

我们首先来链接我们较为熟悉的so动态库，然后再来链接a静态库。

  1. 准备工作

    1. 将../app/src/main/cpp文件夹中的jsoncpp文件夹删除，以防我们用的不是库，而是…源码了(针对按着第二篇 将 源码拷贝到项目中的同学)。

    2. 将 ../app/src/main/cpp文件夹下的CMakeLists.txt内所有内容删除，以防和本文的CMakeLists.txt中的配置不同。

    3. 将 ../app/build.gradle 修改如下:

      apply plugin: 'com.android.application'

android {
    ...
    defaultConfig {
        ...
        externalNativeBuild {
            cmake {
                arguments '-DANDROID_STL=c++_static'
            }
        }
    }
    buildTypes {
        ...
    }
    sourceSets {
        main {
            // 根据实际情况具体设置，由于本项目的lib放在 project/export/libsojsoncpp/lib 中 故如此设置
            jniLibs.srcDirs = ['../export/libsojsoncpp/lib']
        }
    }
    externalNativeBuild {
        cmake {
            path 'src/main/cpp/CMakeLists.txt'
        }
    }
}
...

  2. 写app/src/main/cpp/CMakeLists.txt文件

    cmake_minimum_required(VERSION 3.4.1)

# 设置变量 找到存放资源的目录，".."代表上一级目录
set(export_dir ${CMAKE_SOURCE_DIR}/../../../../export)

# 添加.so动态库(jsoncpp)
add_library(lib_so_jsoncpp SHARED IMPORTED)

# 链接
set_target_properties(
		# 库名字
        lib_so_jsoncpp
        # 库所在的目录
        PROPERTIES IMPORTED_LOCATION ${export_dir}/libsojsoncpp/lib/${ANDROID_ABI}/libjsoncpp.so)

add_library(
        native_hello
        SHARED
        native_hello.cpp
)

# 链接头文件
target_include_directories(
        native_hello
        PRIVATE
        # native_hello 需要的头文件
        ${export_dir}/libsojsoncpp/include
)

# 链接项目中
target_link_libraries(
        native_hello
        android
        log
        # 链接 jsoncpp.so
        lib_so_jsoncpp
)

    嗯，这次看起来配置较多了，但是…，别慌 别慌 问题不大.jpg(自行脑部表情包) 我们来一条一条的看

    1. cmake_minimum_required(VERSION 3.4.1) 这个就不用解释了吧，就是设置下CMake的最小版本而已。

    2. set(....) 因为考虑到用到export 文件夹的次数较多，而且都是绝对路径，所以就来设置一个变量来简化啦。export_dir 就是变量的名字，${CMAKE_SOURCE_DIR} 是获取当前CMakeLists.txt 所在的路径，然后 一路 "../"去找到 我们存放资源文件的 export 文件夹。

    3. add_library(lib_so_jsoncpp SHARED IMPORTED) 这个见名之意啦，就是添加库文件，后面的三个参数 "lib_so_jsoncpp" 库名字；"SHARED" 因为我们要导入 so 动态库，所以就是 SHARED 了; "IMPORTED" 然后导入;

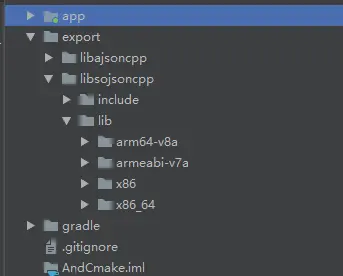

    4. set_target_properties 接下来就是这句了，后面的参数较多，较长，就不拷贝到这里了。我们在 上句 已经添加库了，但是…库是空的呀(注意后面是 imported)，什么都没有，只是一个名字 + 类型，所以接下来就得需要它来将名字和真实的库链接起来，我已经在上面的CMakeLists.txt中写上注释了，这里只说下在前面没有提到过的"${ANDROID_ABI}"，这是啥？上面的语句将此拼接到了里面，但是我真实的路径中没有这个文件夹呀，去看下../libsojsoncpp/lib/下是啥，如下:

      嗯啦，就是那一堆架构，所以…这个值就代表这些了(默认，全部类型)。

    5. 然后接下来就又是一个add_library 但是这个是带资源的了。没啥好说的了.

    6. target_include_directories 我们有库了，但是没有对应的头文件咋行，所以这句就是链接库对应的头文件了。

    7. target_link_libraries 最后将所需的头文件，链接到项目中就可以啦！

    最后，Build/Make Module 'app'.

  3. 调用代码

    1. cpp层的代码其实是不用改，直接用我们上次 拷贝 源码的方式就行，但是为了方便直接看本篇的同学，还是贴下 native_hello.cpp 内的代码如下：

      //
// Created by xong on 2018/9/28.
//
#include<jni.h>
#include <string>
#include "json/json.h"
#define XONGFUNC(name)Java_com_xong_andcmake_jni_##name

extern "C" JNIEXPORT
jstring JNICALL
XONGFUNC(NativeFun_outputJsonCode)(JNIEnv *env, jclass thiz,
                                    jstring jname, jstring jage, jstring jsex, jstring jtype)
{
    Json::Value root;
    const char *name = env->GetStringUTFChars(jname, NULL);
    const char *age = env->GetStringUTFChars(jage, NULL);
    const char *sex = env->GetStringUTFChars(jsex, NULL);
    const char *type = env->GetStringUTFChars(jtype, NULL);

    root["name"] = name;
    root["age"] = age;
    root["sex"] = sex;
    root["type"] = type;

    env->ReleaseStringUTFChars(jname, name);
    env->ReleaseStringUTFChars(jage, age);
    env->ReleaseStringUTFChars(jsex, sex);
    env->ReleaseStringUTFChars(jtype, type);

    return env->NewStringUTF(root.toStyledString().c_str());
}

extern "C" JNIEXPORT
jstring JNICALL
XONGFUNC(NativeFun_parseJsonCode)(JNIEnv *env, jclass thiz,
                                   jstring jjson)
{
    const char *json_str = env->GetStringUTFChars(jjson, NULL);
    std::string out_str;

    Json::CharReaderBuilder b;
    Json::CharReader *reader(b.newCharReader());
    Json::Value root;
    JSONCPP_STRING errs;
    bool ok = reader->parse(json_str, json_str + std::strlen(json_str), &root, &errs);
    if (ok && errs.size() == 0) {
        std::string name = root["name"].asString();
        std::string age = root["age"].asString();
        std::string sex = root["sex"].asString();
        std::string type = root["type"].asString();
        out_str = "name: " + name + "\nage: " + age + "\nsex:" + sex + "\ntype: " + type + "\n";
    }
    env->ReleaseStringUTFChars(jjson, json_str);

    return env->NewStringUTF(out_str.c_str());
}

    2. 对应的Java层代码如下：

      package com.xong.andcmake.jni;

/**
 * Create by xong on 2018/9/28
 */
public class NativeFun {

    static {
        System.loadLibrary("native_hello");
    }

    public static native String outputJsonCode(String name, String age, String sex, String type);

    public static native String parseJsonCode(String json_str);
}

    3. 调用代码:

      package com.xong.andcmake;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.widget.TextView;

import com.xong.andcmake.jni.NativeFun;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView tv_native_content = findViewById(R.id.tv_native_content);
        String outPutJson = NativeFun.outputJsonCode("xong", "21", "man", "so");
        String parseJson = NativeFun.parseJsonCode(outPutJson);
        tv_native_content.setText("生成的Json:\n" + outPutJson + "\n解析:" + parseJson);
    }
}

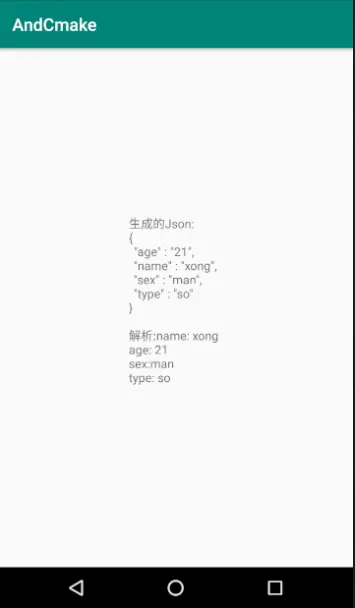

    4. 结果:

      嗯！集成成功，那么下面我们来集成下a静态库。

链接a静态库

我们还是基于上面链接so动态库的修改。

  1. 首先修改 ../app/build.gradle 文件如下:

    apply plugin: 'com.android.application'

android {
    ...
    defaultConfig {
		...
        externalNativeBuild {
            cmake {
                arguments '-DANDROID_STL=c++_static'
            }
        }
    }
    ...
    // 删除 或注释
//    sourceSets {
//       main {
//            jniLibs.srcDirs = ['../export/libsojsoncpp/lib']
//        }
//    }
    externalNativeBuild {
        cmake {
            path 'src/main/cpp/CMakeLists.txt'
        }
    }
}

    只是将 集成 so时添加的 sourceSets 标签删除(或注释啦！)。

  2. 其次修改 ../app/main/src/cpp/CMakeLists.txt 如下：

    cmake_minimum_required(VERSION 3.4.1)

# 设置变量 找到存放资源的目录，".."代表上一级目录
set(export_dir ${CMAKE_SOURCE_DIR}/../../../../export)

# 添加.so动态库(jsoncpp)
# add_library(lib_so_jsoncpp SHARED IMPORTED)
add_library(lib_a_jsoncpp STATIC IMPORTED)

# 链接
#set_target_properties(
#        lib_so_jsoncpp
#        PROPERTIES IMPORTED_LOCATION ${export_dir}/libsojsoncpp/lib/${ANDROID_ABI}/libjsoncpp.so)

set_target_properties(
        lib_a_jsoncpp
        PROPERTIES IMPORTED_LOCATION ${export_dir}/libajsoncpp/lib/${ANDROID_ABI}/libjsoncpp.a)

add_library(
        native_hello
        SHARED
        native_hello.cpp
)

# 链接头文件
#target_include_directories(
#        native_hello
#        PRIVATE
#        # native_hello 需要的头文件
#        ${export_dir}/libsojsoncpp/include
#)
target_include_directories(
        native_hello
        PRIVATE
        # native_hello 需要的头文件
        ${export_dir}/libajsoncpp/include
)

# 链接项目中
target_link_libraries(
        native_hello
        android
        log
        # 链接 jsoncpp.so
#        lib_so_jsoncpp
        lib_a_jsoncpp
)

    在上个集成so的配置上修改，如上，修改的地方都一 一 对应好了，基本上和集成so没区别。

  3. 调用

    Java层不需修改，调用时传的参数如下：

    package com.xong.andcmake;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.widget.TextView;

import com.xong.andcmake.jni.NativeFun;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView tv_native_content = findViewById(R.id.tv_native_content);
        String outPutJson = NativeFun.outputJsonCode("xong", "21", "man", "a");
        String parseJson = NativeFun.parseJsonCode(outPutJson);
        tv_native_content.setText("生成的Json:\n" + outPutJson + "\n解析:" + parseJson);
    }
}

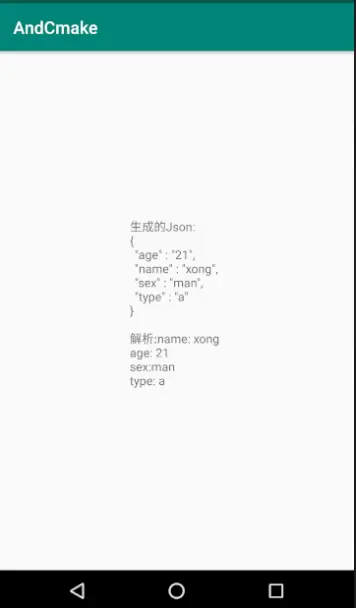

  4. 结果:

    可以看到type变成了 "a"，这样的话，静态库也就算集成成功了。

动态库和静态库的区别

​ 有的人会说了，你这都用的json，而且返回 type 是你传进去的呀，你就是集成 so 传 a 那么就算集成a了？

​ 另一个我们怎么会知道打到apk中的是so动态库，还是a静态库呢？不是都说了么，Android中只支持调用so动态库，不支持a静态库的，那么这…集成a静态库这不是扯淡么？

​ OK，接下来就来解释这一系列的问题，首先我们要知道什么是静态库什么又是动态库。

​ 参考Linux下的库

​ 抽取出主要的:

  • 静态库

    链接时间： 静态库的代码是在编译过程中被载入程序中;

    链接方式： 目标代码用到库内什么函数，就去将该函数相关的数据整合进目标代码;

    优点： 是在编译后的执行程序不在需要外部的函数库支持;

    缺点： 如果所使用的静态库发生更新改变，程序必须重新编译。

  • 动态库

    链接时间： 动态库在编译的时候并没有被编译进目标代码，而是在运行时用到该库中函数时才去调用；

    链接方式： 动态链接，用到该库内函数时就去加载该库；

    优点： 动态库的改变并不影响程序，即不需要重新编译；

    缺点： 因为函数库并没有整合进程序，所以程序的运行环境必须依赖该库文件。

再精简一点：

​ 静态库是一堆cpp文件，每次都需要编译才能运行，在自己的代码中用到哪个，就从这一堆cpp中取出自己需要的进行编译；

​ 动态库是将一堆cpp文件都编译好了，运行的时候不会对cpp进行重新编译，当需要到库中的某个函数时，就会将库加载进来，不需要时就不用加载，前提，这个库必须存在。

​ 所以，就可以回答上述的疑问了，对，没错Android的确是只能调用so动态库，我们的集成的a静态库，用到静态库中的函数时，就会去静态库中拿对应的元数据，然后将这些数据再打入到打入到我们的最终要调用的so动态库中，在上述中就是native_hello.so了。

​ 然后我们在集成so动态库时在../app/build.gradle 中加了一个标签哈，如下：

    sourceSets {
        main {
            jniLibs.srcDirs = ['../export/libsojsoncpp/lib']
        }
    }

经过上面的解释，再来理解这句就不难了，上面已经说过了：

当需要到库中的某个函数时，就会将库加载进来，不需要时就不用加载，前提，这个库必须存在。

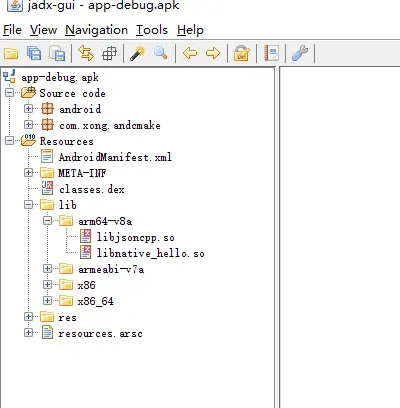

所以啦，native_hello.so依赖于jsoncpp.so，即jsoncpp.so必须存在，那么加这个的意思就是，将jsoncpp.so打入apk中。我们可以将上面的集成so动态库的apk用 jadx 查看一下，如下：

上面的结论没错咯，里面确实有两个so，一个jsoncpp.so另一个就是我们自己的native_hello.so;

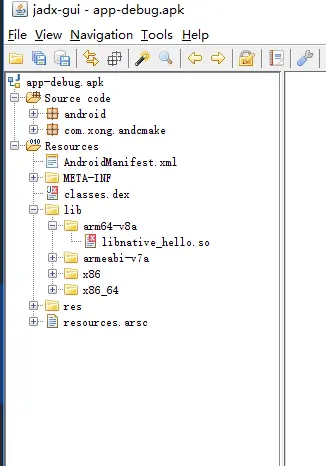

那么我们再来看一下集成a静态库的吧！如下:

这就是区别啦！

结论

so方式，只要你代码中涉及了，那么它就要存在，即使你只是调用，后续不使用它，它也存在。

a方式，只需要在编码过程中，保持它存在就好，用几个函数，就从a中取几个函数。

question

jstring name = "xong";
const char* ccp_name = env->GetStringUTFChars(name, NULL);
env->ReleaseStringUTFChars(name, ccp_name);

现象：
写JNI时这两个不陌生吧，很多人都会说，用了GetStringUTFChars 必须 调用 ReleaseStringUTFChars 讲资源释放掉，但 调用完ReleaseStringUTFChars会发现 ccp_name 还可以访问，即并没有释放掉资源。

问题：

  1. 只调用GetStringUTFChars不调用ReleaseStringUTFChars会不会造成内存泄漏，从而导致崩溃;
  2. 调用完ReleaseStringUTFChars后是否应该继续访问ccp_name;
  3. 应该在什么场合使用ReleaseStringUTFChars;

欢迎在下方的评论进行探讨。

other

​ 本来想将这一篇分成三篇来写的，想了又想，Android开发嘛，没必要对native很那么了解，所以就压缩压缩，压缩成一篇了。

​ 在这三篇中，我们发现，写CMakeLists.txt也不是那么很麻烦，而且很多都是重复的，都是可以用脚本来生成的，比如 add_library 中添加的资源文件，当然其他的也一样啦，那么这个 CMakeLists.txt 是不是可以写一个小脚本呢？我感觉可以。

​ 另一个，如何用Camke构建a静态库、so动态库，以及如何集成，在Google的sample中都有的，再贴一下链接:android_ndk , 而且添加的时间也挺长的了，但是，百度到的文章还是 5年前的，真的是…不知道说啥了，还是多看些Google Github比较好。哈哈哈哈~

​ 最后，上述三篇文章中涉及的源码均已上传到GitHub,链接:UseCmakeBuildLib
