关于在Android中使用CMake你所需要了解的一切（二）

Xcollapsar
4,746 阅读4分钟

虽然本篇和上篇没很大的关系，但…还是建议先去看下上篇----初次使用CMake构建native项目

如何将现有的cpp代码集成到项目中

​ 这个在写JNI的时候就很常见了，比如json库，C++自己是没有提供json库的，然后我们在写JNI的时候，通常需要和上层交互数据，较简单的就是json了，那么就拿json来做讲解吧。首先来找一个json库啦！

​ jsoncpp本篇就用这个json库来做讲解吧，首先把代码clone下来。

源码集成进项目中

  1. 将include里的json文件夹拷贝到../app/src/main/cpp目录下；

  2. 将src/lib_json里面的文件除去 CMakeLists.txt拷贝到../app/src/main/cpp目录下;

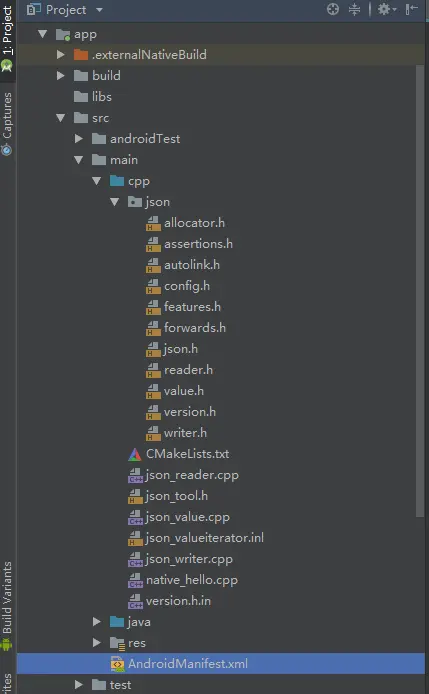

  3. 最终如下：

  4. 修改../app/src/main/cpp/CMakeLists.txt如下:

    cmake_minimum_required(VERSION 3.4.1)
add_library(
        native_hello
        SHARED
        json_tool.h
        json_reader.cpp
        json_valueiterator.inl
        json_value.cpp
        json_writer.cpp
        version.h.in
        # 下面的cpp若是没有则新建一个，本文基于上篇文章
        native_hello.cpp
)
target_link_libraries(
        native_hello
        android
        log
)

  5. make build一下

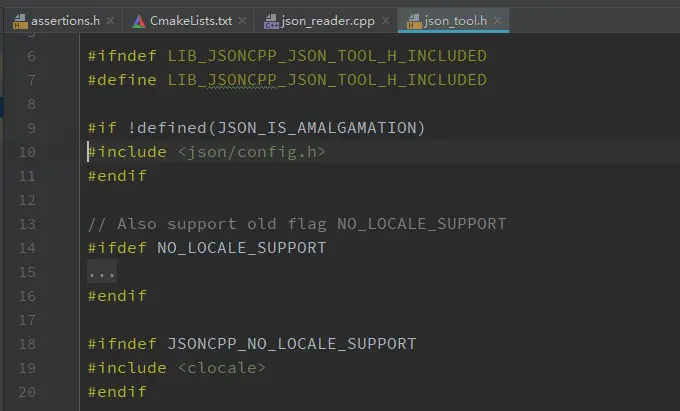

    What Are you！！！出错了，告诉在json_tool.h的第10行出错了，那行吧，点进去瞅一眼，如下:

    哦，include错了，应该改为 #include “json/config.h” 那就改吧！cv过来的所有文件都得去查看一下(试想一下，若是cv过来的文件有1W个，咋办…，改完这个，将来别的地方在引用，又忘了那个曾经是改过的了，停！stop，我眼疼！)。

编写测试代码

  1. 打开../app/src/main/cpp/native_hello.cpp 更改如下:

    //
// Created by xong on 2018/9/28.
//
#include<jni.h>
#include "json/json.h"
#define XONGFUNC(name)Java_com_xong_andcmake_jni_##name

extern "C" JNIEXPORT
jstring JNICALL
XONGFUNC(NativeFun_outputJsonCode)(JNIEnv *env, jclass thiz,
                                    jstring jname, jstring jage, jstring jsex, jstring jtype)
{
    Json::Value root;
    const char *name = env->GetStringUTFChars(jname, NULL);
    const char *age = env->GetStringUTFChars(jage, NULL);
    const char *sex = env->GetStringUTFChars(jsex, NULL);
    const char *type = env->GetStringUTFChars(jtype, NULL);
    root["name"] = name;
    root["age"] = age;
    root["sex"] = sex;
    root["type"] = type;

    env->ReleaseStringUTFChars(jname, name);
    env->ReleaseStringUTFChars(jage, age);
    env->ReleaseStringUTFChars(jsex, sex);
    env->ReleaseStringUTFChars(jtype, type);

    return env->NewStringUTF(root.toStyledString().c_str());
}

extern "C" JNIEXPORT
jstring JNICALL
XONGFUNC(NativeFun_parseJsonCode)(JNIEnv *env, jclass thiz,
                                   jstring jjson)
{
    const char *json_str = env->GetStringUTFChars(jjson, NULL);
    std::string out_str;

    Json::CharReaderBuilder b;
    Json::CharReader *reader(b.newCharReader());
    Json::Value root;
    JSONCPP_STRING errs;
    bool ok = reader->parse(json_str, json_str + std::strlen(json_str), &root, &errs);
    if (ok && errs.size() == 0) {
        std::string name = root["name"].asString();
        std::string age = root["age"].asString();
        std::string sex = root["sex"].asString();
        std::string type = root["type"].asString();
        out_str = "name: " + name + "\nage: " + age + "\nsex:" + sex + "\ntype: " + type + "\n";
    }
    env->ReleaseStringUTFChars(jjson, json_str);
    return env->NewStringUTF(out_str.c_str());
}

  2. 修改NativeFun类如下:

    package com.xong.andcmake.jni;

/**
 * Create by xong on 2018/9/28
 */
public class NativeFun {

    static {
        System.loadLibrary("native_hello");
    }

    public static native String outputJsonCode(String name, String age, String sex, String type);

    public static native String parseJsonCode(String json_str);
}

  3. 测试:

    package com.xong.andcmake;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.widget.TextView;

import com.xong.andcmake.jni.NativeFun;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView tv_native_content = findViewById(R.id.tv_native_content);
        String outPutJson = NativeFun.outputJsonCode("xong", "21", "man", "code");
        String parseJson = NativeFun.parseJsonCode(outPutJson);
        tv_native_content.setText("生成的Json:\n" + outPutJson + "\n解析:" + parseJson);
    }
}

    结果如下图:

编译成库文件

OK，集成成功，但是太复杂，太麻烦了，每次要写那么一堆配置文件，少一个都不行，还要挨个的去改 include 想想都可怕，那么可不可以把这个jsoncpp打成库呢？那么我们就要考虑如下:

  1. 必须使用CMake，不使用编写mk的方式；
  2. 在任何系统上都可以，不可在编译库的时候切换到其他系统；

好吧，基于以上两点，百度搜了一波，发现…GG，没有符合的哎，用CMake就得去Linux下面，且需要自己构建工具链，要不然就是…mk…。再去Google搜一搜，发现还是这样的，难道，不存在？再去GitHub搜，发现没有相关的，无可奈何，去Google提供的sample中找一找吧，哈！还真有发现，链接:hello-libs

编译so动态库

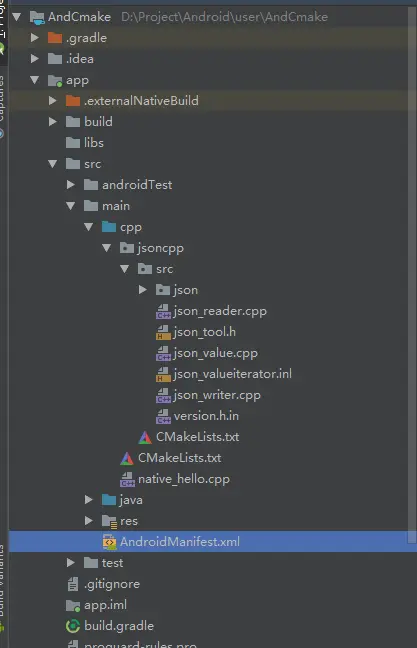

  1. 修改cpp目录为:

  2. 修改../cpp/jsoncpp/目录中的CMakeLists.txt如下:

    cmake_minimum_required(VERSION 3.4.1)

set(CMAKE_VERBOSE_MAKEFILE on)

add_library(
		# 库名字
		jsoncpp
        # 库类型
		SHARED
		# 库包含的资源
        src/json_tool.h
        src/json_reader.cpp
        src/json_valueiterator.inl
        src/json_value.cpp
        src/json_writer.cpp
        src/version.h.in)

# 导出目录 此处的设置 导出主目录在 Project/export文件夹内。
set(export_dir ${CMAKE_CURRENT_SOURCE_DIR}/../../../../../export)

set_target_properties(
		# 库名字
        jsoncpp
        # 设置输出.so动态库的路径
        PROPERTIES LIBRARY_OUTPUT_DIRECTORY "${export_dir}/libsojsoncpp/lib/${ANDROID_ABI}")

add_custom_command(
		# POST_BUILD 处 有三个值可选
        # 分别是:
        # PRE_BUILD：在 hello 运行其他规则前执行
        # PRE_LINK：在编译源文件之后但在 链接其他二进制文件 或 运行静态库的库管理器 或 归档工具 之前执行
        # POST_BUILD：最后执行
        TARGET jsoncpp POST_BUILD

        # 拷贝命令 将 ${CMAKE_CURRENT_SOURCE_DIR}/src/json/allocator.h 文件拷贝到 ${export_dir}/libsojsoncpp/include/json/ 文件夹内 且名字和之前的相同
        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/allocator.h" "${export_dir}/libsojsoncpp/include/json/allocator.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/config.h" "${export_dir}/libsojsoncpp/include/json/config.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/forwards.h" "${export_dir}/libsojsoncpp/include/json/forwards.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/features.h" "${export_dir}/libsojsoncpp/include/json/features.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/value.h" "${export_dir}/libsojsoncpp/include/json/value.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/reader.h" "${export_dir}/libsojsoncpp/include/json/reader.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/writer.h" "${export_dir}/libsojsoncpp/include/json/writer.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/assertions.h" "${export_dir}/libsojsoncpp/include/json/assertions.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/autolink.h"  "${export_dir}/libsojsoncpp/include/json/autolink.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/json.h"  "${export_dir}/libsojsoncpp/include/json/json.h"

        COMMAND "${CMAKE_COMMAND}" -E copy "${CMAKE_CURRENT_SOURCE_DIR}/src/json/version.h"  "${export_dir}/libsojsoncpp/include/json/version.h"

        )

  3. 修改 ../cpp/CMakeLists.txt如下:

    cmake_minimum_required(VERSION 3.4.1)

set(CMAKE_VERBOSE_MAKEFILE on)

# 设置资源主目录 CMAKE_CURRENT_SOURCE_DIR 代表当前CMakeLists.txt 所在的目录
set(lib_src_DIR ${CMAKE_CURRENT_SOURCE_DIR})

# 设置CMake编译后文件的存放的临时目录
set(lib_build_DIR $ENV{HOME}/tmp)

# 将生成的临时文件放在 lib_build_DIR 中
file(MAKE_DIRECTORY ${lib_build_DIR})

# 添加子项目
add_subdirectory(${lib_src_DIR}/jsoncpp ${lib_build_DIR}/jsoncpp)

  4. 修改 ../app/build.gradle如下:

    apply plugin: 'com.android.application'

android {
    ...
    defaultConfig {
		...
        externalNativeBuild {
            cmake {
                // 这里的名字最好和 ../cpp/jsoncpp/CMakeLists.txt 中设置的名字相同
                targets 'jsoncpp'
            }
        ...
        }
    }
	...
    externalNativeBuild {
        cmake {
            path 'src/main/cpp/CMakeLists.txt'
        }
    }
}

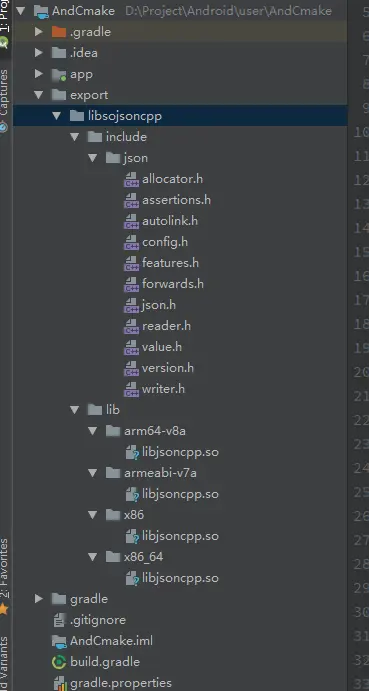

说明：点击Build/Make Project(或者 Make Module 'app') 会在 项目根目录下 新建 export 文件夹 在里面会存放 库所需的头文件和so动态库。编译后如下:

so和头文件都生成了，但是我们在写../cpp/jsoncpp/CMakeLists.txt 文件时，也发现了，将所需的头文件导出到指定目录时有点儿费劲，只是名字换了下，若是用代码来写的话，一个for循环就可以了，那么在CMakeLists.txt中，可不可以实现类似的呢？哈哈，那当然是肯定的了，最终修改如下:

cmake_minimum_required(VERSION 3.4.1)

set(CMAKE_VERBOSE_MAKEFILE on)

add_library(
		jsoncpp
		SHARED
        src/json_tool.h
        src/json_reader.cpp
        src/json_valueiterator.inl
        src/json_value.cpp
        src/json_writer.cpp
        src/version.h.in)

set(export_dir ${CMAKE_CURRENT_SOURCE_DIR}/../../../../../export)

set_target_properties(
        jsoncpp
        PROPERTIES LIBRARY_OUTPUT_DIRECTORY "${export_dir}/libsojsoncpp/lib/${ANDROID_ABI}")

add_custom_command(
        TARGET jsoncpp POST_BUILD
        # 将 ${CMAKE_CURRENT_SOURCE_DIR}/src/json 文件夹下的文件 导出到 ${export_dir}/libajsoncpp/include/json/ 文件夹内
        COMMAND "${CMAKE_COMMAND}" -E copy_directory "${CMAKE_CURRENT_SOURCE_DIR}/src/json" "${export_dir}/libsojsoncpp/include/json/")

将之前生成的export文件夹删除，重新build发现是可以的。

OK，动态库可以编译成功，那么讲道理，静态库也是一样的，来尝试下编译静态库库。

编译a静态库

在以上编译so动态库的前提下，修改../cpp/jsoncpp/CMakeLists.txt如下:

cmake_minimum_required(VERSION 3.4.1)

set(CMAKE_VERBOSE_MAKEFILE on)

add_library(
        jsoncpp
        # 将 库 类型 由 SHARED 修改为 STATIC
        STATIC
        src/json_tool.h
        src/json_reader.cpp
        src/json_valueiterator.inl
        src/json_value.cpp
        src/json_writer.cpp
        src/version.h.in)

set(export_dir ${CMAKE_CURRENT_SOURCE_DIR}/../../../../../export)

set_target_properties(
        jsoncpp
        # 将 LIBRARY_OUTPUT_DIRECTORY 修改为 ARCHIVE_OUTPUT_DIRECTORY
        # 方便查看 生成的a文件目录修改一下 即 将 libsojsoncpp 修改为 libajsoncpp
        PROPERTIES ARCHIVE_OUTPUT_DIRECTORY "${export_dir}/libajsoncpp/lib/${ANDROID_ABI}")

add_custom_command(
        TARGET jsoncpp POST_BUILD
        COMMAND "${CMAKE_COMMAND}" -E copy_directory "${CMAKE_CURRENT_SOURCE_DIR}/src/json" "${export_dir}/libajsoncpp/include/json/"
)

修改完成后，Build/Make Project(或者 Make Module 'app') 会在 Project/export目录下生成:

这样编译.a静态库和.so动态库就完成了。

下篇我们讲如何链接 生成的so动态库和a静态库，以及动态库和静态库的区别；点击调转到下一篇:

CMake链接a静态库以及so动态库及动态库和静态库的区别

Demo链接:UseCmakeBuildLib
