本文主要阐述
- HTTPS原理和一次SSL/TLS建立的过程
- Android7.0抓HTTPS包问题
- Charles抓包原理
如果有同学没看懂,欢迎吐槽,我再修正!
HTTPS协议: Http over SSL/TLS
https相比http,是在应用层和传输层之间添加了一个安全层,或者叫SSL/TLS层.
SSL/TLS存在的目的就是协商出一个不可能被第三方窃取的对称加密算法
SSL/TLS层中使用到了对称加密、非对称加密、Hash算法
非对称加密算法：RSA，DSA/DSS
对称加密算法：AES，RC4，3DES
HASH算法：MD5，SHA1，SHA256
下面的这个图简直不能在形象、具体、生动,来描述SSL握手的过程

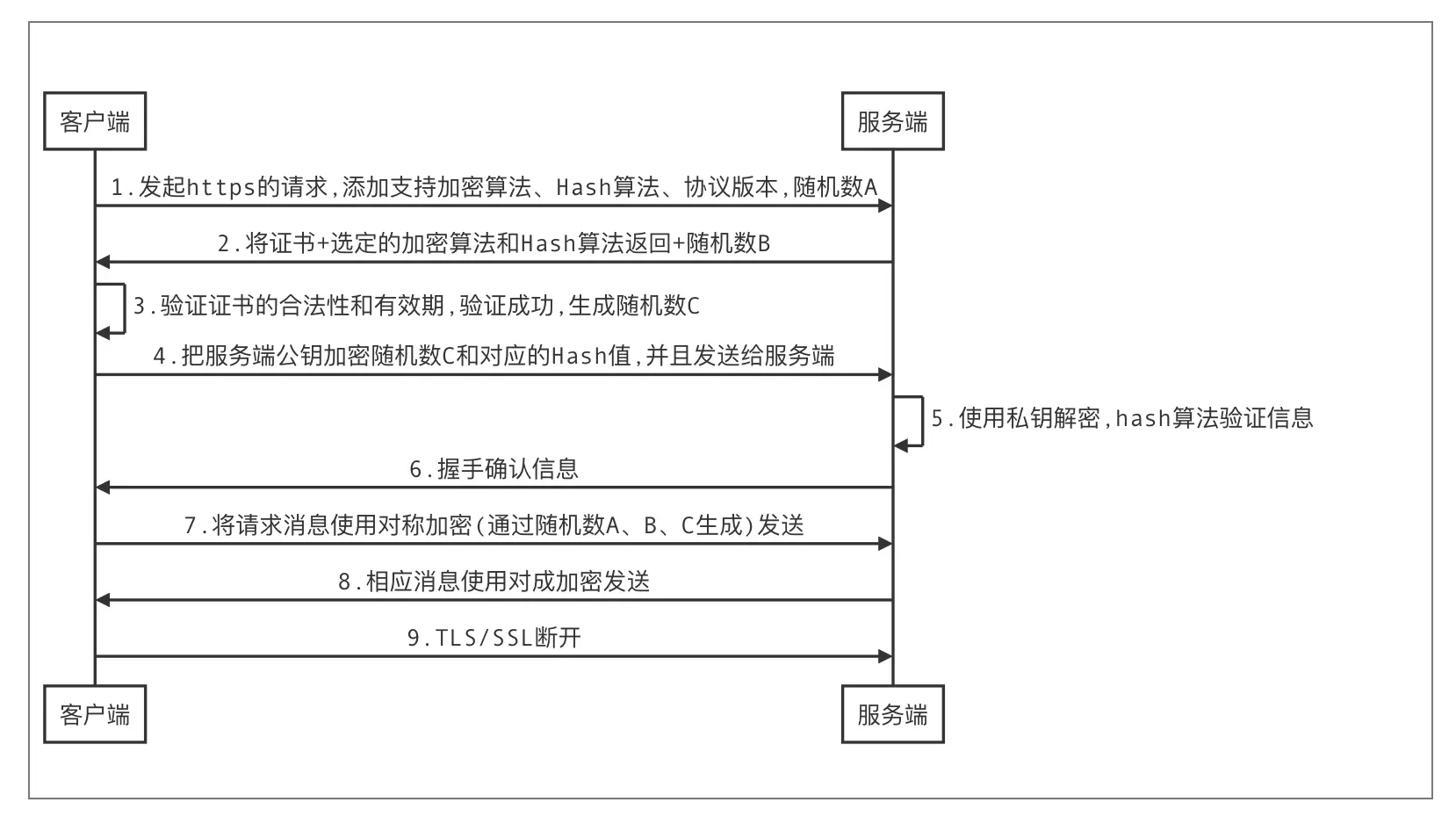

HTTPS请求的过程:
证书包含的内容:
- 对象(服务器地址、服务器公钥)
- 数字签名算法
- 证书过期时间
- 证书发布者
- 证书的数字签名
附加:
-
如何验证证书的合法 : 系统会预装所有受信任证书机构的根证书,如果该证书的发证方不在系统预装的收信任证书中,那么会认为该证书不合法,会弹出警告⚠️
-
如何验证就是我们想要连接的服务器的信任证书 : 我们知道,信任证书不会只颁发给同一个人/机构,有可能会出现其他持有受信任证书的机构来劫持我们的请求,为了避免这种情况出现,就在数字证书中添加了一个数字签名,当客户端拿到证书之后,首先会校验证书中的域名是不是我们请求的域名,之后会根据证书中的内容和证书签名算法,将签名计算出,并将计算出的数字签名和当前证书中的签名比较,如果一致验证成功,反之则失败,这样就避免了一种情况出现:
- 证书中的域名是我们请求的域名,而签名不一致的问题
Android7.0以上使用Charles抓Https包及其原理
不知道有没有同学在Android7.0上抓取过https的数据?
笔者比较喜欢在开发中使用抓包工具,如果一旦出现问题,能更准确的定位,可是在Android7.0以上抓取https,出现了问题

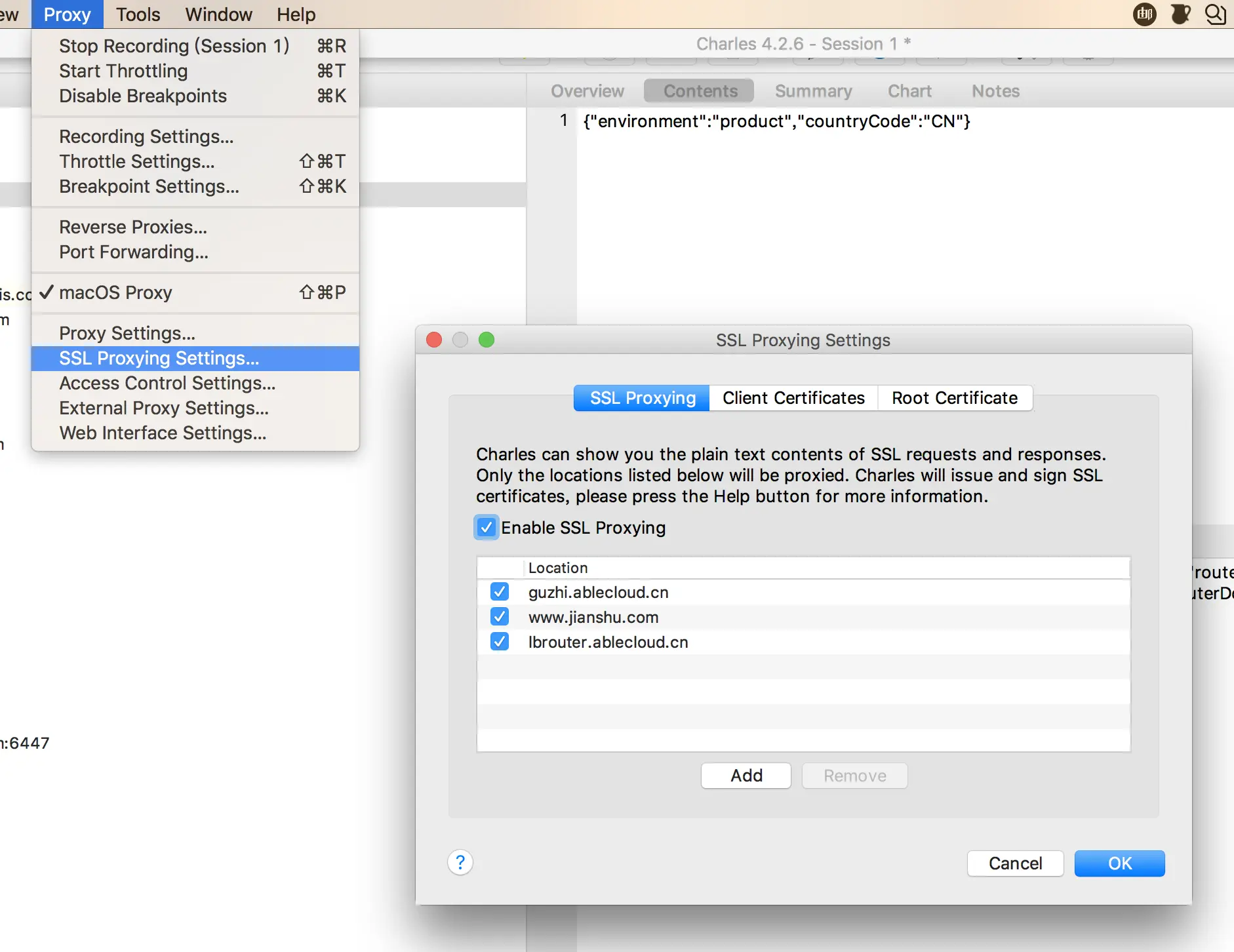

先大概说下我之前抓包并且遇到问题的现场,charles是默认不抓包https的请求,如果要抓包https,则需要以下设置:

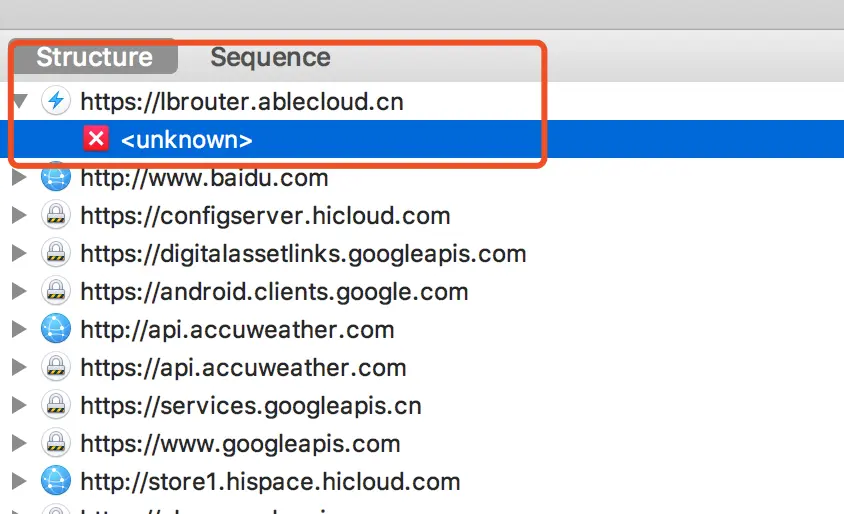

使用Android7.0手机发现抓取到结果变成..
这我就不开心了...
然后经过研究发现(经历过换手机测试,换系统版本测试),原来在Andorid7.0上 Google,针对网络有了调整:
默认情况下，来自所有应用的安全连接（使用 TLS 和 HTTPS 之类的协议）均信任预装的系统
CA，而面向 Android 6.0（API 级别 23）及更低版本的应用默认情况下还会信任用户添加的 CA
存储。应用可以使用 base-config（应用范围的自定义）或domain-config（按域自定义）自定义自己的连接。
这才恍然大悟,之前看7.0特性,没有关注到这一点
然后就根据官网的文档进行了配置,最后如愿以偿.

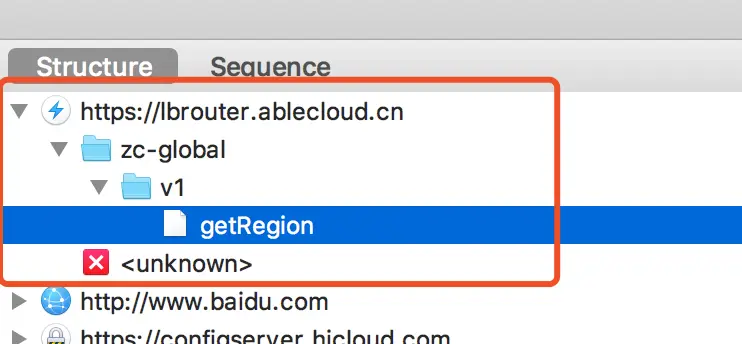

熟悉的画面又出来了.
当时在根据文档配置的过程中也有一点思考,就是,既然配置的根证书是charles的,那是不是域名也得配成电脑的IP,现在想想这个问题真的是...,也是当初不懂HTTPS原理
因为今天看HTTPS原理,思考了下,那charles抓取https的过程是怎么样的呢?

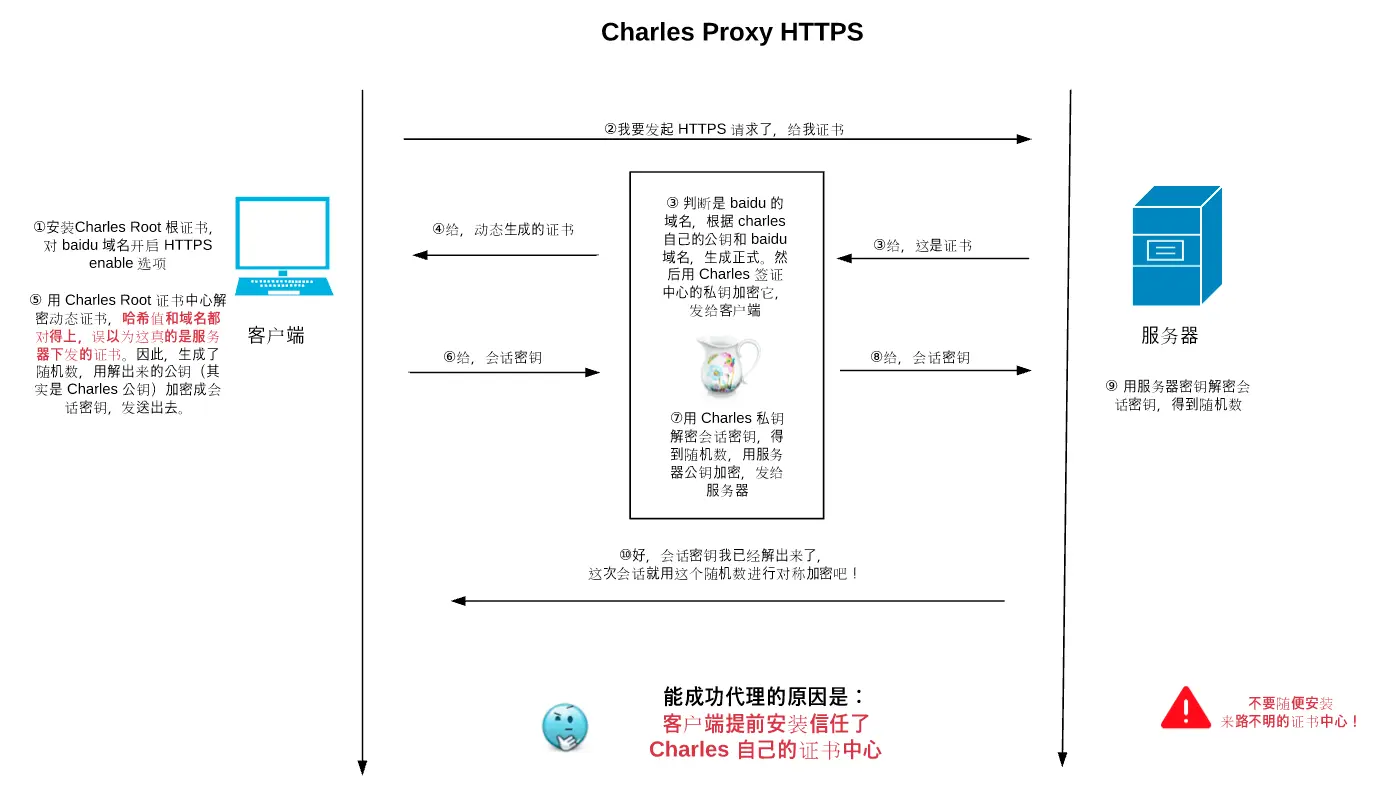

看懂下幅图的前提是,先明白HTTPS原理,见上述:
- 先安装Charles的根证书,并且信任,Android6.0及以下版本默认信任,Android7.0必须添加配置,见官网
- 发起请求,这部分没有变化,见上述https请求过程
- 服务端客户端发证书,也没有变化
- 这个阶段就是比较关键了charles判断是目标域名,charles自己根据目标域名、目标服务器的公钥在生成一份证书,并且签名,这个时候,这份证书的发布方就从一个受信任的CA机构变成Charles了
- 客户端拿到这个证书,通过之前安装的Charles的根证书来验证这个"真证书",发现没问题,就进行了正常的流程
- 生成随机数,发送,客户端以为自己真正的发给了目标服务器,其实不然
- Charles用自己的私钥将信息解密,在用目标服务器的公钥加密,发送给目标服务器
- Charles发给目标服务器
- 目标服务器解密、验证成功
- SSL/TLS握手成功,客户端、Charles、真实服务器均有了这个加密传输信息的密钥.接下来传输的信息,Charles都可以通过这个密钥来解析,展示给我们查看.
