前言

  • 了解Java中的对象、变量等存放的内存区域十分重要
  • 本文将全面讲解Java虚拟机中的内存模型 & 分区,希望你们会喜欢

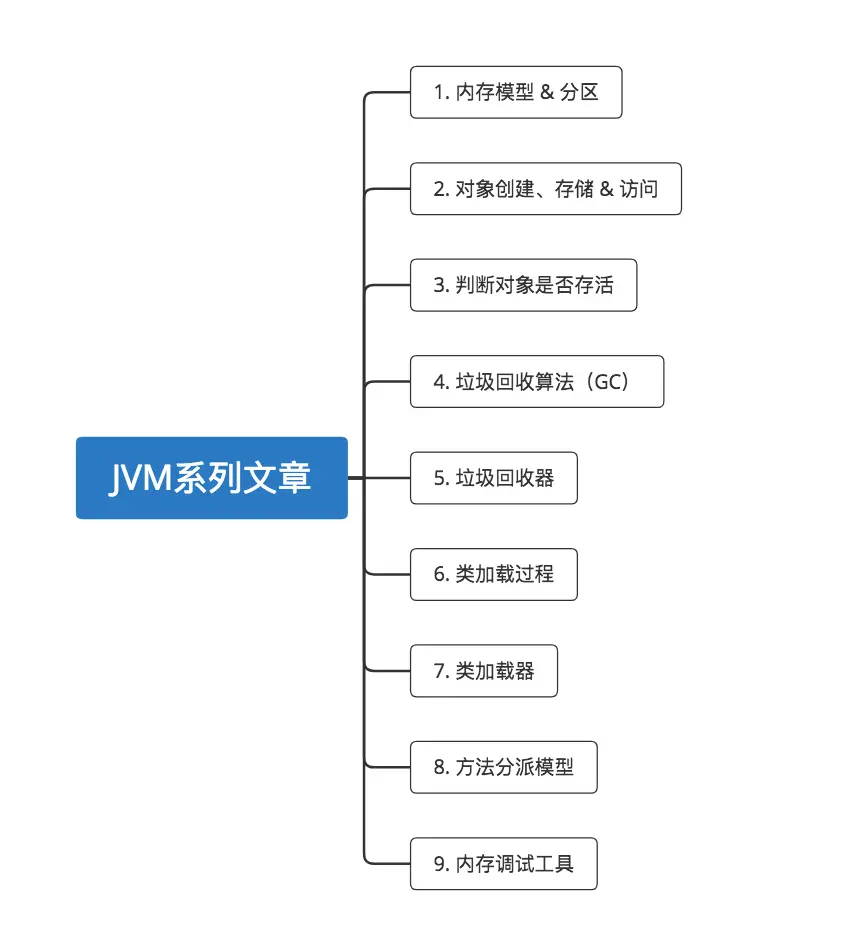

在接下来的日子,我会推出一系列讲解JVM的文章,具体如下;感兴趣可持续关注Carson_Ho的安卓开发笔记

示意图

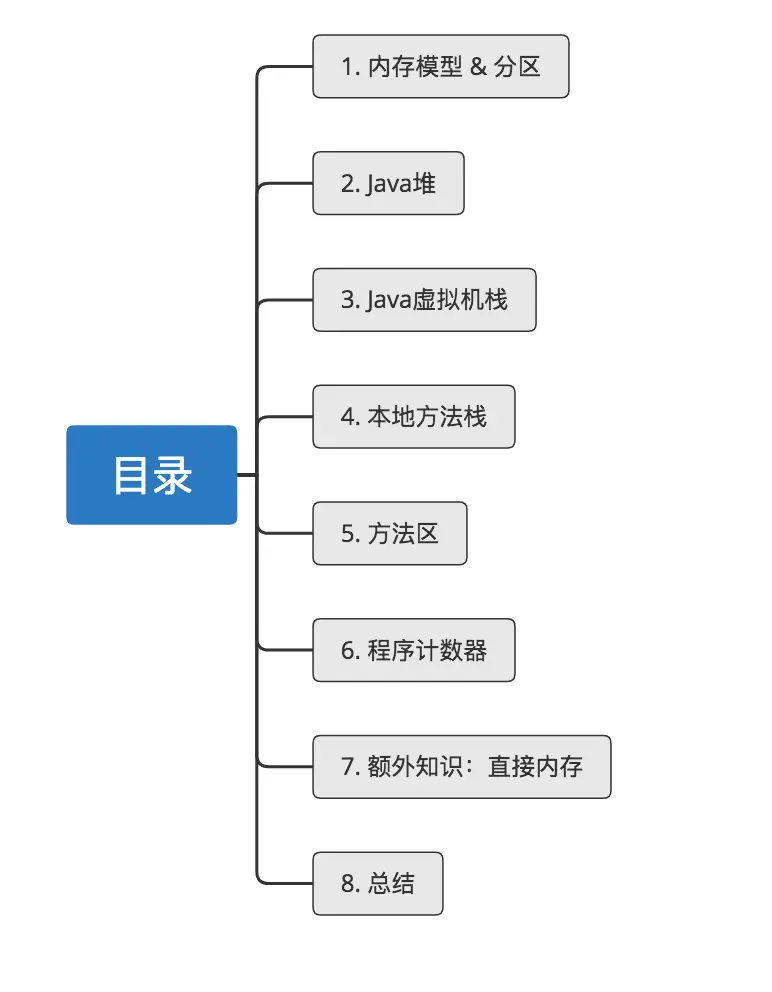

目录

示意图

1. 内存模型 & 分区

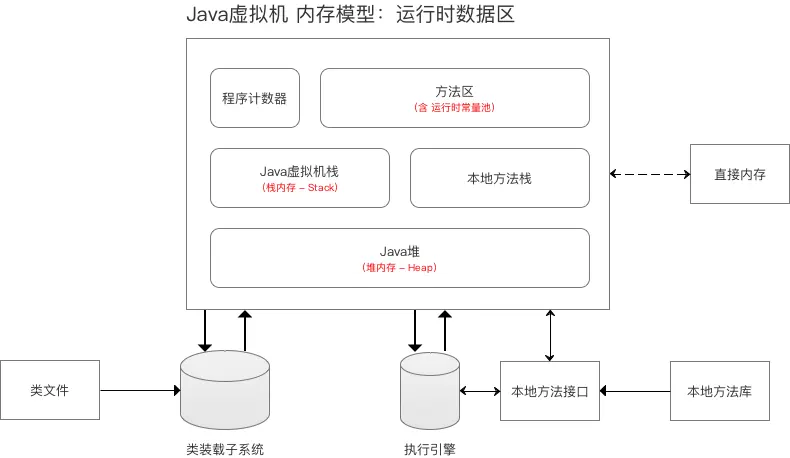

  • Java虚拟机在运行Java程序时,会管理着一块内存区域:运行时数据区
  • 在运行时数据区里,会根据用途进行划分:
    1. Java虚拟机栈(栈区)
    2. 本地方法栈
    3. Java堆(堆区)
    4. 方法区
    5. 程序计数器
示意图
  • 下面,我将详细介绍每个内存模型分区

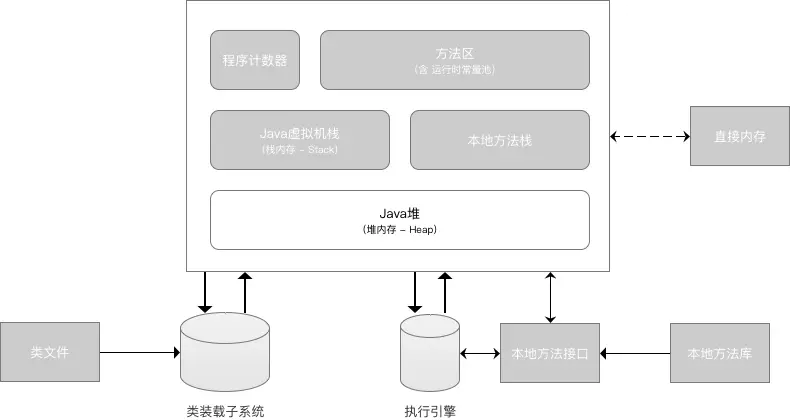

2. Java堆

  • 示意图


    示意图

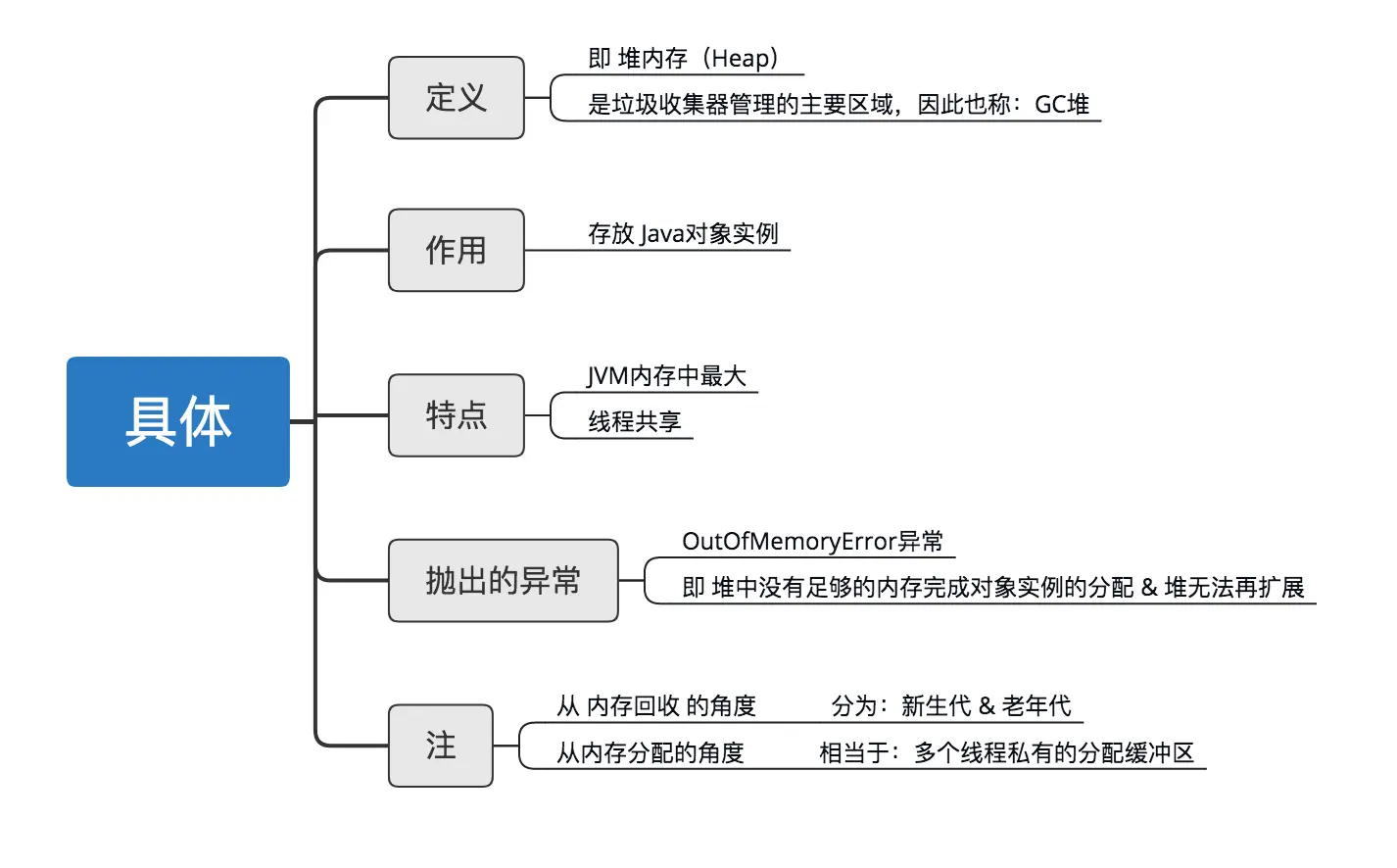

  • 简介

示意图

关于垃圾回收的讲解会在接下来推出的文章里讲解

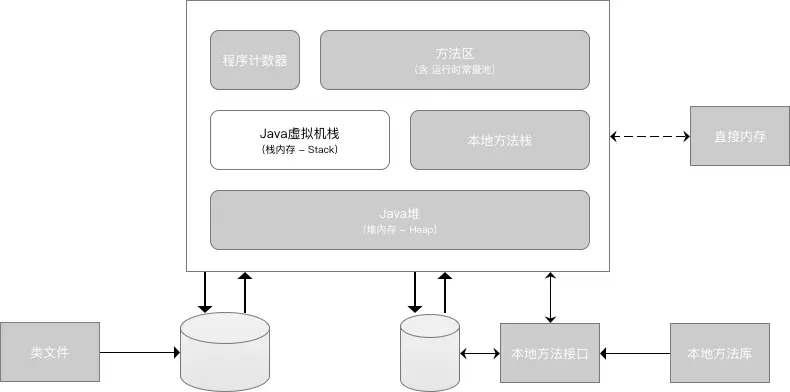

3. Java虚拟机栈

  • 示意图


    示意图

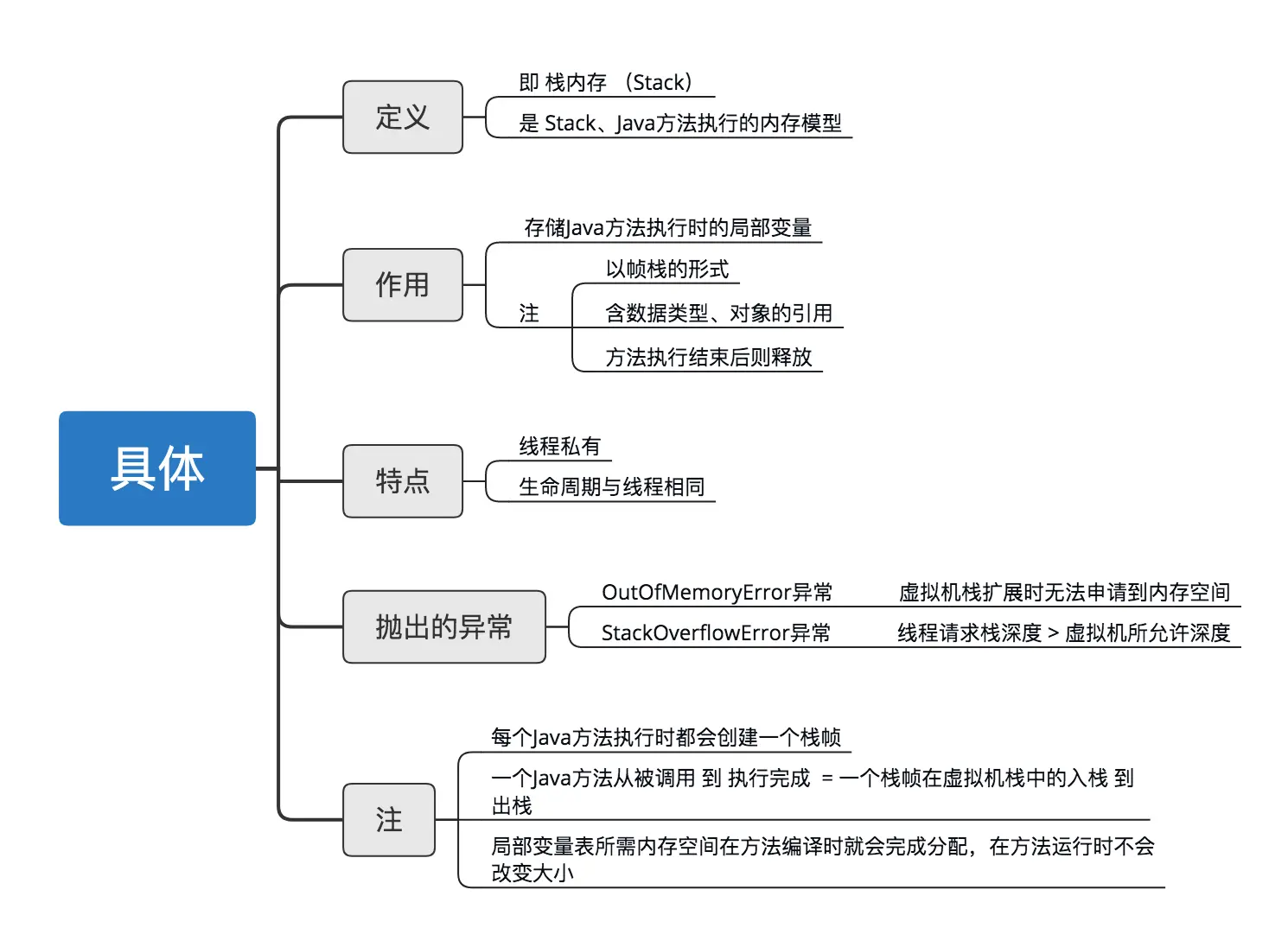

  • 简介

示意图

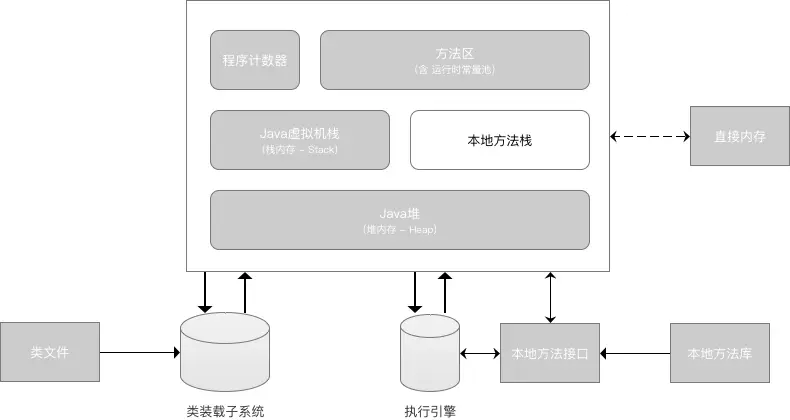

4. 本地方法栈

  • 示意图
示意图
  • 简介
    十分类似Java虚拟机栈,与Java虚拟机区别在于:服务对象,即
    Java虚拟机栈为执行 Java 方法服务;本地方法栈为执行 Native方法服务

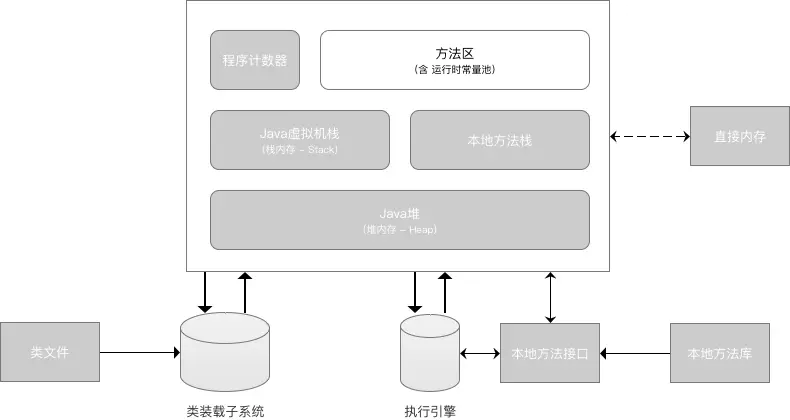

5. 方法区

  • 示意图


    示意图

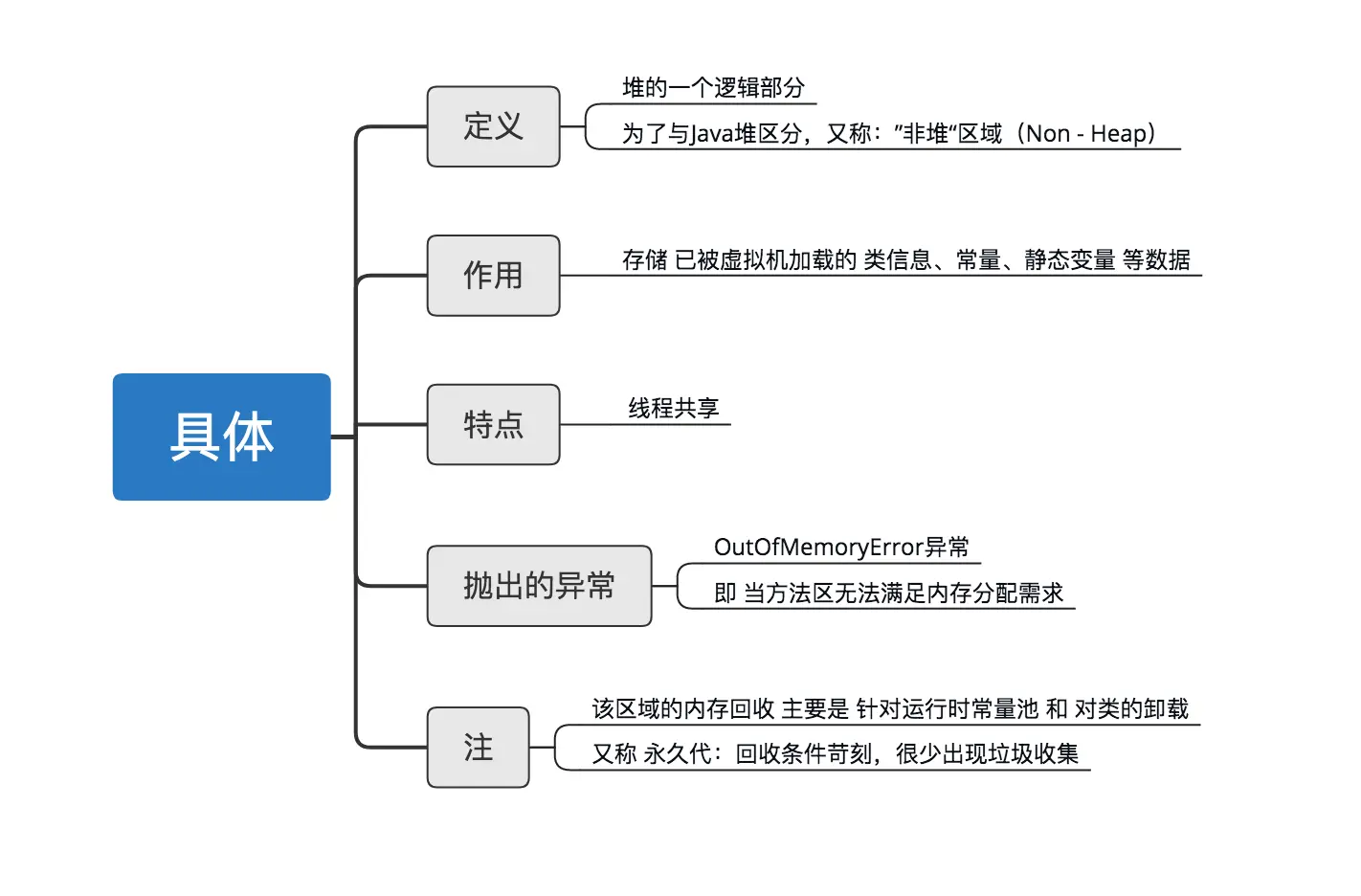

  • 简介

示意图

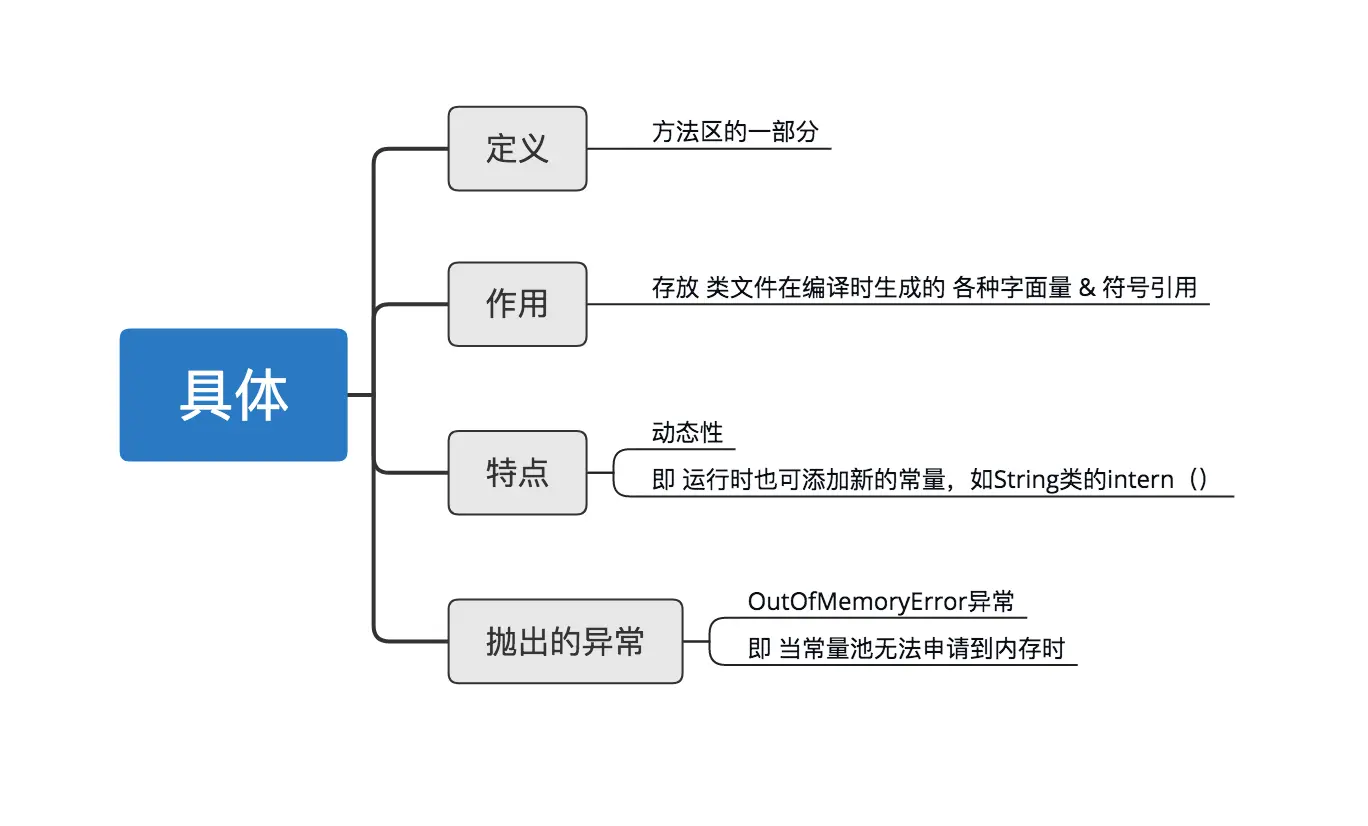

  • 其内部包含一个运行时常量池,具体介绍如下:
示意图

6. 程序计数器

  • 示意图
示意图

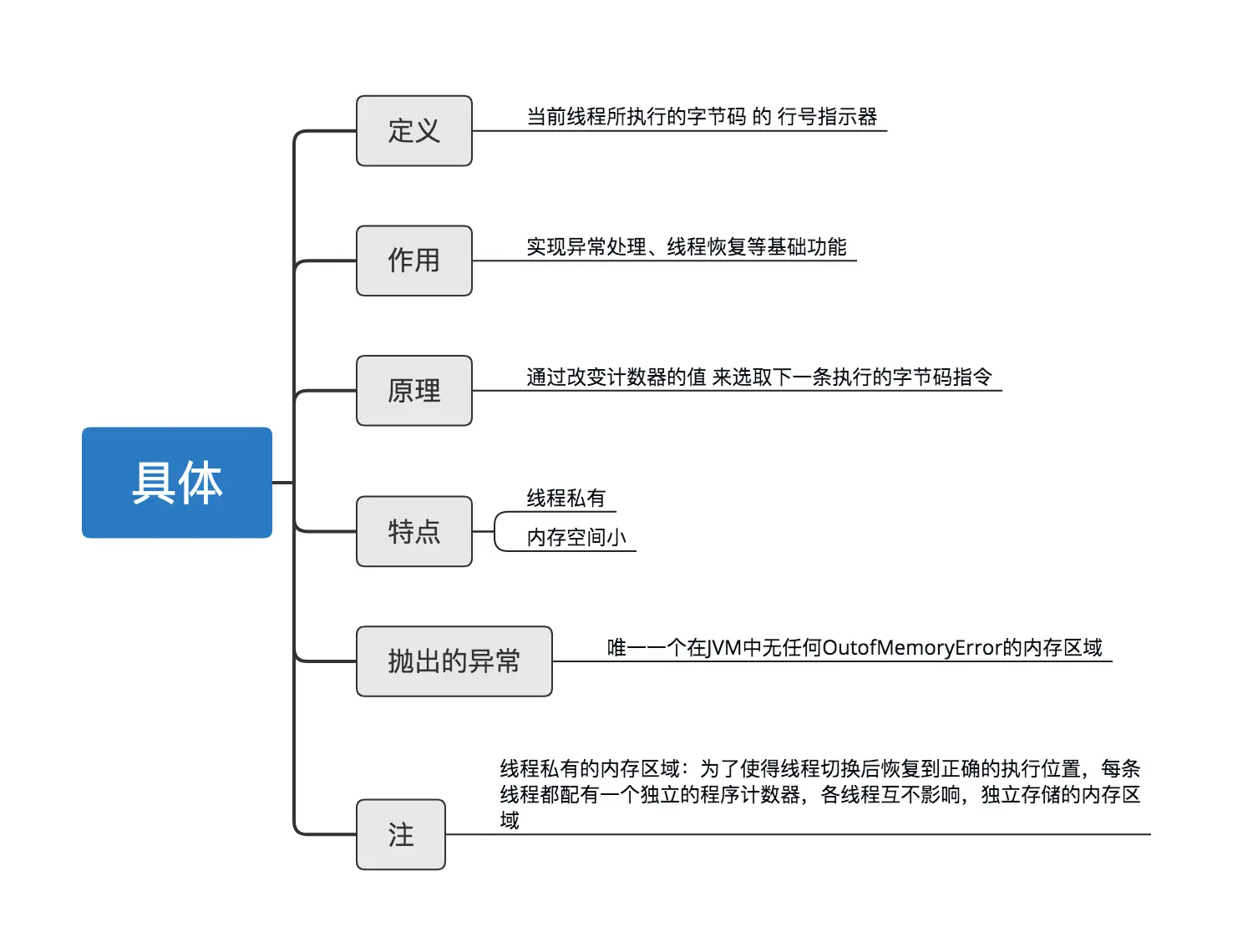

  • 简介
示意图

7. 额外知识:直接内存

  • 定义:NIO类(JDK1.4引入)中基于通道和缓冲区的I/O方式 通过使用Native函数库 直接分配 的堆外内存
  • 特点:不受堆大小限制

不属于虚拟机运行时数据区的一部分 & 不在堆中分配

  • 应用场景:适用于频繁调用的场景

通过一个 存储在Java堆中的DirectByteBuffer对象 作为这块内存的引用 进行操作,从而避免在 Java 堆和 Native堆之间来回复制数据,提高使用性能

  • 抛出的异常:OutOfMemoryError,即与其他内存区域的总和 大于 物理内存限制

8. 总结

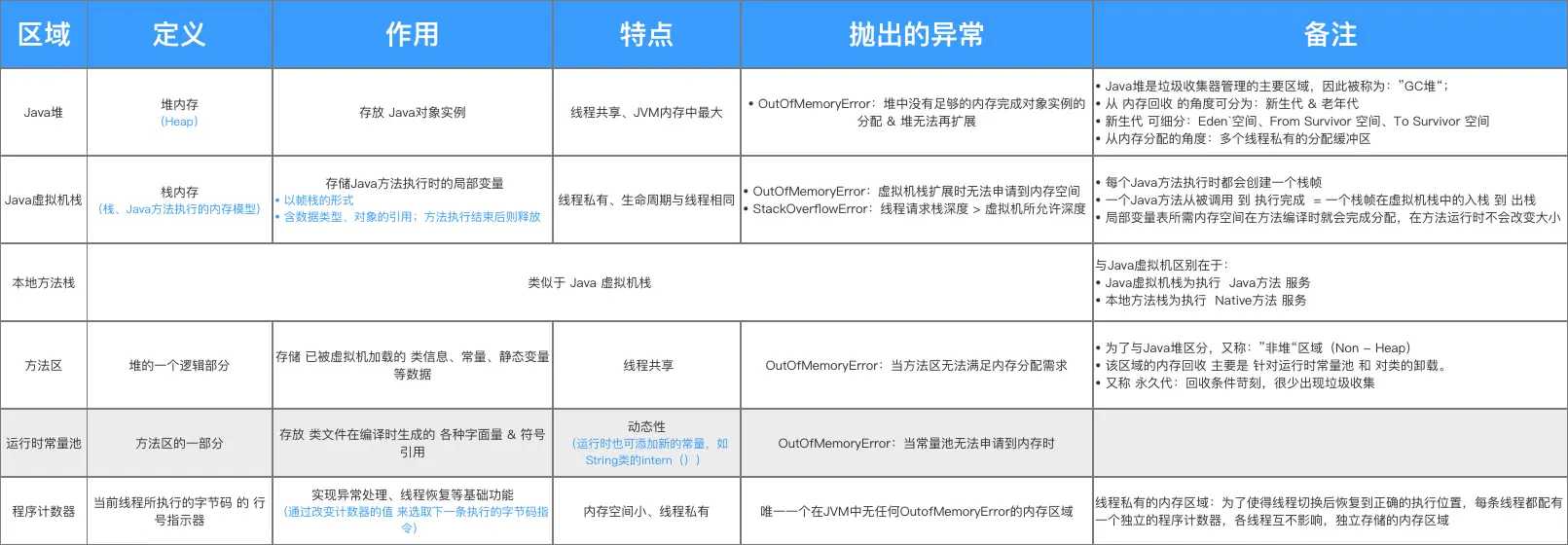

  • 本文全面讲解JVM中的内存模型 & 分区,总结如下
示意图 示意图

请点赞!因为你的鼓励是我写作的最大动力!
