Nepxion Discovery：Spring Cl oud灰度发布神器

是阿柚也是茶茶
2,195 阅读20分钟
原文链接： mp.weixin.qq.com

Nepxion Discovery是一款对Spring Cloud服务注册发现和负载均衡的增强中间件，其功能包括灰度发布（包括切换发布和平滑发布），黑/白名单的IP地址过滤，限制注册，限制发现等，支持Eureka、Consul和Zookeeper，支持Spring Cloud Api Gateway（Finchley版）、Zuul网关和微服务的灰度发布，支持用户自定义和编程灰度路由策略，支持多数据源的数据库灰度发布等客户特色化灰度发布，支持Nacos和Redis为远程配置中心，同时兼容Spring Cloud Edgware版和Finchley版。 现有Spring Cloud微服务痛点

  1. 如果你是运维负责人，是否会经常发现，你掌管的测试环境中的服务注册中心，被一些不负责的开发人员把他本地开发环境注册上来，造成测试人员测试失败。你希望可以把本地开发环境注册给屏蔽掉，不让注册。

  2. 如果你是运维负责人，生产环境的某个微服务集群下的某个实例，暂时出了问题，但又不希望它下线。你希望可以把该实例给屏蔽掉，暂时不让它被调用。

  3. 如果你是业务负责人，鉴于业务服务的快速迭代性，微服务集群下的实例发布不同的版本。你希望根据版本管理策略进行路由，提供给下游微服务区别调用，例如访问控制快速基于版本的不同而切换，例如在不同的版本之间进行流量调拨。

  4. 如果你是业务负责人，希望灰度发布功能可以基于业务场景特色定制，例如根据用户手机号进行不同服务器的路由。

  5. 如果你是DBA负责人，希望灰度发布功能可以基于数据库切换上。

  6. 如果你是测试负责人，希望对微服务做A/B测试，那么通过动态改变版本达到该目的。

Spring Cloud微服务痛点场景表现

黑/白名单的IP地址注册的过滤 开发环境的本地微服务（例如IP地址为172.16.0.8）不希望被注册到测试环境的服务注册发现中心，那么可以在配置中心维护一个黑/白名单的IP地址过滤（支持全局和局部的过滤）的规则。 我们可以通过提供一份黑/白名单达到该效果。 最大注册数的限制的过滤 当某个微服务注册数目已经达到上限（例如10个），那么后面起来的微服务，将再也不能注册上去。 黑/白名单的IP地址发现的过滤 开发环境的本地微服务（例如IP地址为172.16.0.8）已经注册到测试环境的服务注册发现中心，那么可以在配置中心维护一个黑/白名单的IP地址过滤（支持全局和局部的过滤）的规则，该本地微服务不会被其他测试环境的微服务所调用。 我们可以通过推送一份黑/白名单达到该效果。 多版本访问的灰度控制 A服务调用B服务，而B服务有两个实例（B1、B2），虽然三者有相同的服务名，但功能上有差异，需求是在某个时刻，A服务只能调用B1，禁止调用B2。在此场景下，我们在application.properties里为B1维护一个版本为1.0，为B2维护一个版本为1.1。 我们可以通过推送A服务调用某个版本的B服务对应关系的配置，达到某种意义上的灰度控制，改变版本的时候，我们只需要再次推送即可。 多版本权重的灰度控制 上述场景中，我们也可以通过配对不同版本的权重（流量比例），根据需求，A访问B的流量在B1和B2进行调拨。 多数据源的数据库灰度控制 我们事先为微服务配置多套数据源，通过灰度发布实时切换数据源。 动态改变微服务版本 在A/B测试中，通过动态改变版本，不重启微服务，达到访问版本的路径改变。 用户自定义和编程灰度路由策略，可以通过非常简单编程达到如下效果：

  • 我们可以在网关上根据不同的Token查询到不同的用户，把请求路由到指定的服务器。

  • 我们可以在服务上根据不同的业务参数，例如手机号或者身份证号，把请求路由到指定的服务器。

Nepxion Discovery概念和功能介绍

Nepxion Discovery是一款对Spring Cloud服务注册发现和负载均衡的增强中间件，其功能包括灰度发布（包括切换发布和平滑发布），黑/白名单的IP地址过滤，限制注册，限制发现等，支持Eureka、Consul和Zookeeper，支持Spring Cloud Api Gateway（Finchley版）、Zuul网关和微服务的灰度发布，支持用户自定义和编程灰度路由策略，支持Nacos和Redis为远程配置中心，同时兼容Spring Cloud Edgware版和Finchley版。 Nepxion Discovery包含功能： 实现对基于Spring Cloud的微服务和Spring Cloud Api Gateway（F版）和Zuul网关的支持：

  • 具有极大的灵活性——支持在任何环节做过滤控制和灰度发布。

  • 具有极小的限制性——只要开启了服务注册发现，程序入口加了@EnableDiscoveryClient。

  • 具有极强的可用性——当远程配置中心全部挂了，可以通过Rest方式进行灰度发布。

实现服务注册层面的控制：

  • 基于黑/白名单的IP地址过滤机制禁止对相应的微服务进行注册。

  • 基于最大注册数的限制微服务注册。一旦微服务集群下注册的实例数目已经达到上限，将禁止后续的微服务进行注册。

实现服务发现层面的控制：

  • 基于黑/白名单的IP地址过滤机制禁止对相应的微服务被发现。

  • 基于版本号配对，通过对消费端和提供端可访问版本对应关系的配置，在服务发现和负载均衡层面，进行多版本访问控制。

  • 基于版本权重配对，通过对消费端和提供端版本权重（流量）对应关系的配置，在服务发现和负载均衡层面，进行多版本流量调拨访问控制。

实现灰度发布：

  • 通过版本的动态改变，实现切换灰度发布。

  • 通过版本访问规则的改变，实现切换灰度发布。

  • 通过版本权重规则的改变，实现平滑灰度发布。

实现通过XML或者Json进行上述规则的定义。 实现通过事件总线机制（EventBus）的功能，实现发布/订阅功能：

  • 对接远程配置中心，集成Nacos和Redis，异步接受远程配置中心主动推送规则信息，动态改变微服务的规则。

  • 结合Spring Boot Actuator，异步接受Rest主动推送规则信息，动态改变微服务的规则，支持同步和异步推送两种方式。

  • 结合Spring Boot Actuator，动态改变微服务的版本，支持同步和异步推送两种方式。

  • 在服务注册层面的控制中，一旦禁止注册的条件触发，主动推送异步事件，以便使用者订阅。

实现通过Listener机制进行扩展：

  • 使用者可以对服务注册发现核心事件进行监听，实现通过扩展，用户自定义和编程灰度路由策略。

实现通过扩展，用户自定义和编程灰度路由策略：

  • 使用者可以实现跟业务有关的路由策略，根据业务参数的不同，负载均衡到不同的服务器。

  • 使用者可以根据内置的版本路由策略+自定义策略，随心所欲的达到需要的路由功能。

实现支持Spring Boot Admin的集成。 实现支持未来扩展更多的服务注册中心。 实现控制平台微服务，支持对规则和版本集中管理、推送、更改和删除。 实现基于控制平台微服务的图形化的灰度发布功能。 上述文中提到切换灰度发布和平滑灰度发布，切换灰度发布即在灰度发布的时候，没有过渡过程，流量直接从旧版本切换到新版本；平滑灰度发布即在灰度发布的时候，有个过渡过程，可以根据实际情况，先给新版本分配低额流量，给旧版本分配高额流量，对新版本进行监测，如果没有问题，就继续把旧版的流量切换到新版本上。 Nepxion Discovery规则和策略介绍

现有Spring Cloud微服务可以方便引入Nepxion Discovery，代码零侵入，使用者只需要做如下简单的事情： 引入相关依赖到pom.xml。

  • 在application.properties或者application.yml中，必须为微服务定义一个版本号（version），必须为微服务自定义一个组名（group）或者应用名（application）。

  • 使用者只需要关注相关规则推送。可以采用如下方式之一：

    1. 通过远程配置中心推送规则

    2. 通过控制台界面推送规则

    3. 通过客户端工具（例如Postman）推送

规则示例解释： 基于黑/白名单的IP地址过滤机制禁止对相应的微服务进行注册。
<register>    <blacklist>        <service service-name="a" filter-value="172.16"/>    </blacklist>    <whitelist>        <service service-name="a" filter-value="10.10"/>    </whitelist></register>
黑名单，表示a服务注册到服务注册发现中心，如果它的IP起始为172.16，那么禁止注册。 白名单，表示a服务注册到服务注册发现中心，如果它的IP起始为10.10，那么允许注册。 基于最大注册数的限制微服务注册。
<register>    <count>        <service service-name="a" filter-value="500"/>    </count></register>
表示a服务注册到服务注册发现中心，当达到500个后，更多的实例将无法注册。 基于黑/白名单的IP地址过滤机制禁止对相应的微服务被发现。
<discovery>    <blacklist>        <service service-name="a" filter-value="172.16"/>    </blacklist>    <whitelist>        <service service-name="a" filter-value="10.10"/>    </whitelist></discovery>
黑名单，表示a服务的IP起始为172.16，那么禁止被发现。 白名单，表示a服务的IP起始为10.10，那么允许被发现。 服务发现的多版本灰度访问控制。
<discovery>    <version>        <service consumer-service-name="a" provider-service-name="b" consumer-version-value="1.0" provider-version-value="1.0"/>        <service consumer-service-name="a" provider-service-name="b" consumer-version-value="1.1" provider-version-value="1.1"/>            </version></discovery>
表示消费端服务a的1.0，允许访问提供端服务b的1.0版本。 表示消费端服务a的1.1，允许访问提供端服务b的1.1版本。 服务发现的多版本权重灰度访问控制。
<discovery>    <weight>        <service consumer-service-name="a" provider-service-name="b" provider-weight-value="1.0=90;1.1=10"/>    </weight></discovery>
表示消费端服务a访问提供端服务b的时候，提供端服务b的1.0版本提供90%的权重流量，1.1版本提供10%的权重流量。 简单的多数据源数据库灰度切换。
<customization>    <service service-name="discovery-springcloud-example-b" key="database" value="prod"/></customization>

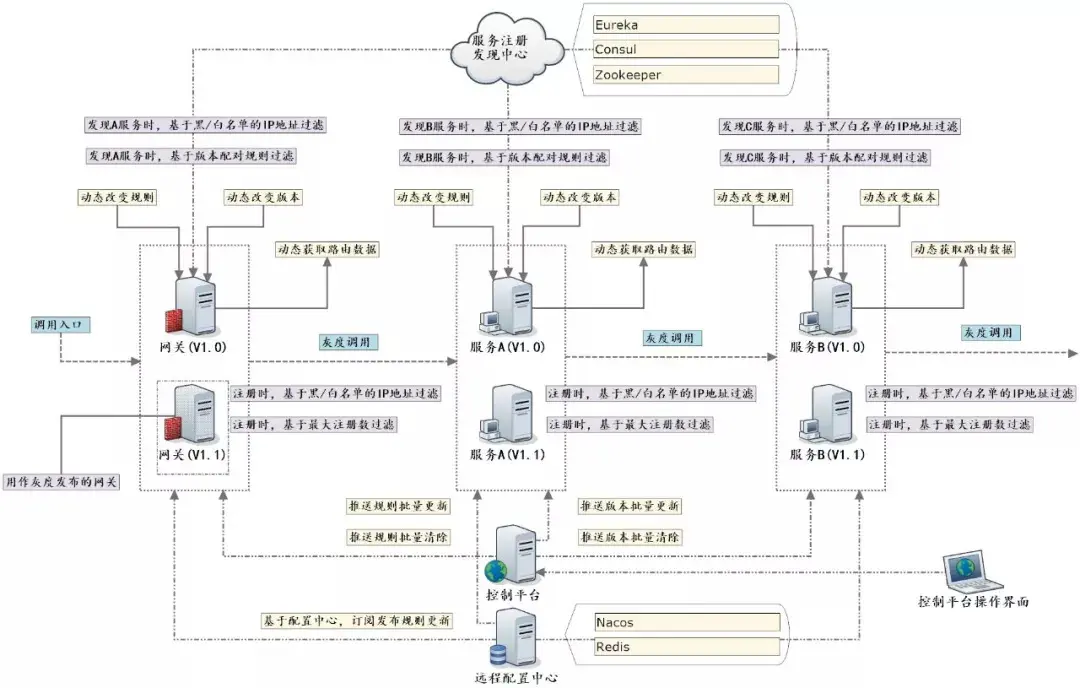

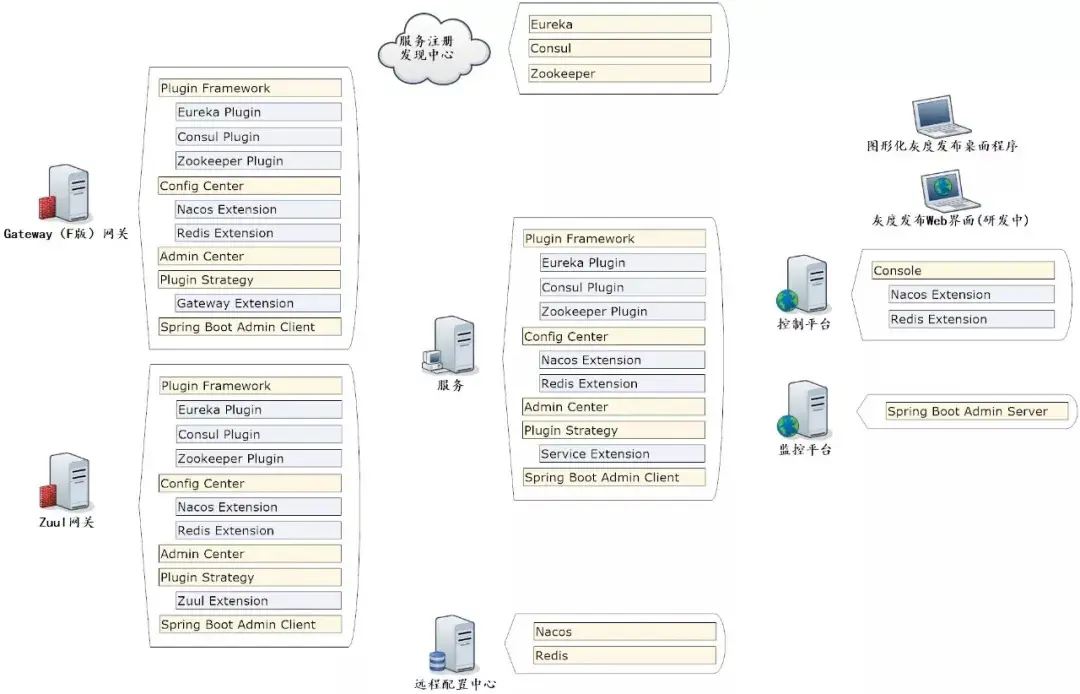

表示服务b有两个库的配置，分别是临时数据库（database的value为temp）和生产数据库（database的value为prod）。 上线后，一开始数据库指向临时数据库，对应value为temp，然后灰度发布的时候，改对应value为prod，即实现数据库的灰度发布。 全局架构图： 模块结构图： 两个基于网关的灰度发布示例

两个基于网关的灰度发布示例，您可以研究更多的灰度发布策略。 基于网关版本权重的灰度发布 灰度发布前：

  1. 网关不需要配置版本

  2. 网关->服务A(V1.0)，网关配给服务A(V1.0)的100%权重（流量）

灰度发布中：

  1. 上线服务A(V1.1)

  2. 在网关层调拨10%权重（流量）给A(V1.1)，给A(V1.0)的权重（流量）减少到90%

  3. 通过观测确认灰度有效，把A(V1.0)的权重（流量）全部切换到A(V1.1)

灰度发布后：

  1. 下线服务A(V1.0)，灰度成功

基于网关版本切换的灰度发布 灰度发布前：

  1. 假设当前生产环境，调用路径为网关(V1.0)->服务A(V1.0)

  2. 运维将发布新的生产环境，部署新服务集群，服务A(V1.1)

  3. 由于网关(1.0)并未指向服务A(V1.1)，所以它们是不能被调用的

灰度发布中：

  1. 新增用作灰度发布的网关(V1.1)，指向服务A(V1.1)

  2. 灰度网关(V1.1)发布到服务注册发现中心，但禁止被服务发现，网关外的调用进来无法负载均衡到网关(V1.1)上

  3. 在灰度网关(V1.1)->服务A(V1.1)这条调用路径做灰度测试

  4. 灰度测试成功后，把网关(V1.0)指向服务A(V1.1)

灰度发布后：

  1. 下线服务A(V1.0)，灰度成功

  2. 灰度网关(V1.1)可以不用下线，留作下次版本上线再次灰度发布

  3. 如果您对新服务比较自信，可以更简化，可以不用灰度网关和灰度测试，当服务A(V1.1)上线后，原有网关直接指向服务A(V1.1)，然后下线服务A(V1.0)

户自定义和编程灰度路由策略

使用者可以实现跟业务有关的路由策略，根据业务参数的不同，负载均衡到不同的服务器。

  1. 基于服务的编程灰度路由，实现DiscoveryEnabledExtension，通过RequestContextHolder（获取来自网关的Header参数）和ServiceStrategyContext（获取来自RPC方式的方法参数）获取业务上下文参数，进行路由自定义

  2. 基于Zuul的编程灰度路由，实现DiscoveryEnabledExtension，通过Zuul自带的RequestContext（获取来自网关的Header参数）获取业务上下文参数，进行路由自定义

  3. 基于Spring Cloud Api Gateway的编程灰度路由，实现DiscoveryEnabledExtension，通过GatewayStrategyContext（获取来自网关的Header参数）获取业务上下文参数，进行路由自定义

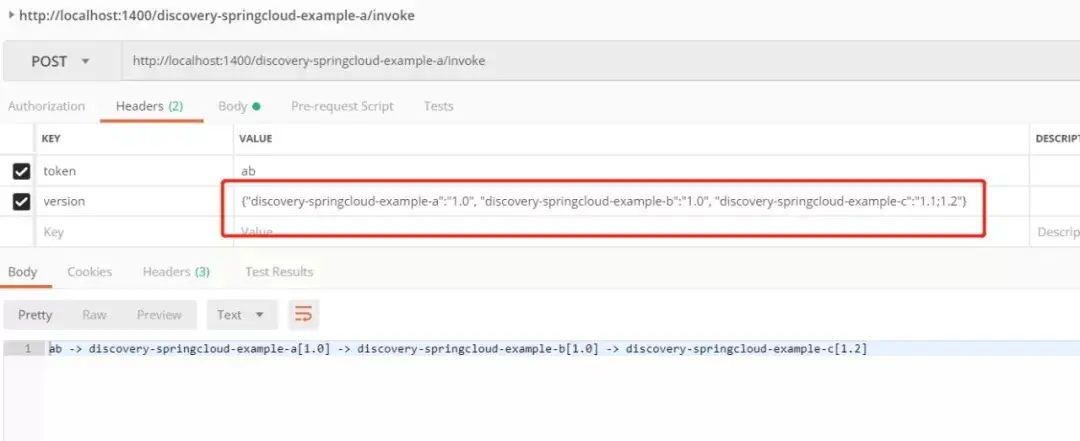

举例如下： 基于Rest请求Header头部自带版本规则的实时动态路由： 场景举例：外部->网关->A服务，A服务有a1, a2两个实例，a1和a2是一模一样的两个服务，但a1和a2的区别是连的数据库是不同的。a1对接外部的民生银行通道，a2对接外部的浦发银行通道。那么外部Rest经过网关时，自动根据版本号路由到正确的服务上。 如图所示，当前从Postman发起的请求，当走到example-a服务的时候，只能走1.0版本，到example-b服务的时候，也是1.0版本，到example-c服务的时候，能路由到1.1和1.2版本，下面的打印出来的结果印证了这个路由方式。 加如下代码即可实现该功能：
@Beanpublic MyDiscoveryEnabledExtension myDiscoveryEnabledExtension() {    return new MyDiscoveryEnabledExtension();}
表示在网关层（以Zuul为例），编程灰度路由策略，如下代码，表示请求的Header中的token包含'abc'，在负载均衡层面，对应的服务示例不会被负载均衡到。 代码截图： // 实现了组合策略，版本路由策略+自定义策略
public class MyDiscoveryEnabledExtension implements DiscoveryEnabledExtension {    private static final Logger LOG = LoggerFactory.getLogger(MyDiscoveryEnabledExtension.class);    @Override    public boolean apply(Server server, Map<String, String> metadata) {        // 对Rest调用传来的Header参数（例如Token）做策略        return applyFromHeader(server, metadata);    }    // 根据Rest调用传来的Header参数（例如Token），选取执行调用请求的服务实例    private boolean applyFromHeader(Server server, Map<String, String> metadata) {        RequestContext context = RequestContext.getCurrentContext();        String token = context.getRequest().getHeader("token");        // String value = context.getRequest().getParameter("value");        String serviceId = server.getMetaInfo().getAppName().toLowerCase();        LOG.info("Zuul端负载均衡用户定制触发：serviceId={}, host={}, metadata={}, context={}", serviceId, server.toString(), metadata, context);        String filterToken = "abc";        if (StringUtils.isNotEmpty(token) && token.contains(filterToken)) {            LOG.info("过滤条件：当Token含有'{}'的时候，不能被Ribbon负载均衡到", filterToken);            return false;        }        return true;    }}
表示在服务层，当服务名为discovery-springcloud-example-c，同时版本为1.0，同时参数value中包含'abc'，三个条件同时满足的情况下，在负载均衡层面，对应的服务示例不会被负载均衡到。 代码截图： // 实现了组合策略，版本路由策略+自定义策略
public class MyDiscoveryEnabledExtension implements DiscoveryEnabledExtension {    private static final Logger LOG = LoggerFactory.getLogger(MyDiscoveryEnabledExtension.class);    @Override    public boolean apply(Server server, Map<String, String> metadata) {        // 对RPC调用传来的方法参数做策略        return applyFromMethd(server, metadata);    }
// 根据RPC调用传来的方法参数（例如接口名、方法名、参数名或参数值等），选取执行调用请求的服务。
    @SuppressWarnings("unchecked")
    private boolean applyFromMethd(Server server, Map<String, String> metadata) {        ServiceStrategyContext context = ServiceStrategyContext.getCurrentContext();        Map<String, Object> attributes = context.getAttributes();        String serviceId = server.getMetaInfo().getAppName().toLowerCase();        String version = metadata.get(DiscoveryConstant.VERSION);        LOG.info("Serivice端负载均衡用户定制触发：serviceId={}, host={}, metadata={}, context={}", serviceId, server.toString(), metadata, context);        String filterServiceId = "discovery-springcloud-example-b";        String filterVersion = "1.0";        String filterBusinessValue = "abc";        if (StringUtils.equals(serviceId, filterServiceId) && StringUtils.equals(version, filterVersion)) {            if (attributes.containsKey(ServiceStrategyConstant.PARAMETER_MAP)) {                Map<String, Object> parameterMap = (Map<String, Object>) attributes.get(ServiceStrategyConstant.PARAMETER_MAP);                String value = parameterMap.get("value").toString();                if (StringUtils.isNotEmpty(value) && value.contains(filterBusinessValue)) {                    LOG.info("过滤条件：当serviceId={} && version={} && 业务参数含有'{}'的时候，不能被Ribbon负载均衡到", filterServiceId, filterVersion, filterBusinessValue);                    return false;                }            }        }        return true;    }}
使用者可以通过订阅业务参数的变化，实现特色化的灰度发布，例如，多数据源的数据库切换的灰度发布。 代码截图：
@EventBuspublic class MySubscriber {    @Autowired    private PluginAdapter pluginAdapter;    @Subscribe    public void onCustomization(CustomizationEvent customizationEvent) {        CustomizationEntity customizationEntity = customizationEvent.getCustomizationEntity();        String serviceId = pluginAdapter.getServiceId();        if (customizationEntity != null) {            Map<String, Map<String, String>> customizationMap = customizationEntity.getCustomizationMap();            Map<String, String> customizationParameter = customizationMap.get(serviceId);            // 根据customizationParameter的参数动态切换数据源        } else {            // 根据customizationParameter的参数动态切换数据源        }    }    @Subscribe    public void onRegisterFailure(RegisterFailureEvent registerFailureEvent) {        System.out.println("========== 注册失败, eventType=" + registerFailureEvent.getEventType() + ", eventDescription=" + registerFailureEvent.getEventDescription() + ", serviceId=" + registerFailureEvent.getServiceId() + ", host=" + registerFailureEvent.getHost() + ", port=" + registerFailureEvent.getPort());    }}
用户自定义灰度发布监听

用户实现服务注册的监听，当负服务注册的时候，用户会收到下面的事件。 代码截图：
public class MyRegisterListener extends AbstractRegisterListener {    @Override    public void onRegister(Registration registration) {    }    @Override    public void onDeregister(Registration registration) {    }    @Override    public void onSetStatus(Registration registration, String status) {    }    @Override    public void onClose() {    }}
用户实现服务发现的监听，当负服务发现过滤的时候，用户会收到下面的事件。 代码截图：

public class MyDiscoveryListener extends AbstractDiscoveryListener {    @Override    public void onGetInstances(String serviceId, List<ServiceInstance> instances) {    }    @Override    public void onGetServices(List<String> services) {    }}

用户实现负载均衡的监听，当负载均衡启动过滤的时候，用户会收到下面的事件。 代码截图：
public class MyLoadBalanceListener extends AbstractLoadBalanceListener {    @Override    public void onGetServers(String serviceId, List<? extends Server> servers) {    }}
用户实现对注册失败的监听，当黑名单激活的时候，会触发注册失败，那么用户会收到一个注册失败的事件。 代码截图：

@EventBuspublic class MySubscriber {    @Subscribe    public void onRegisterFailure(RegisterFailureEvent registerFailureEvent) {    }}

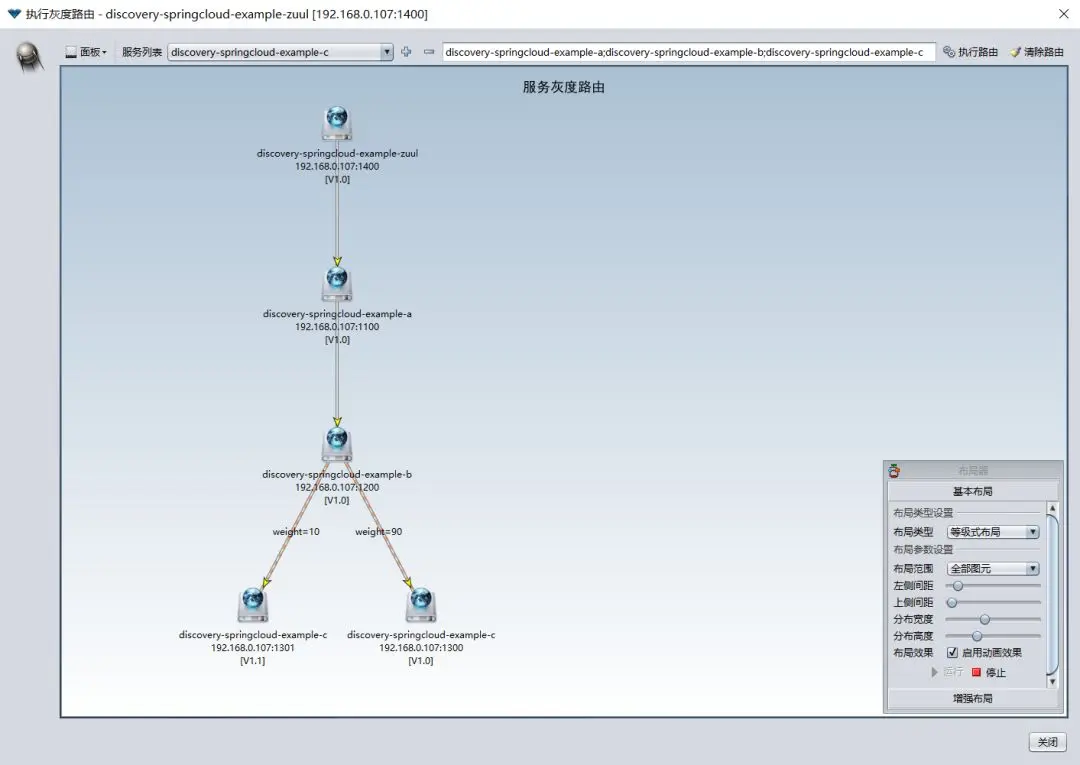

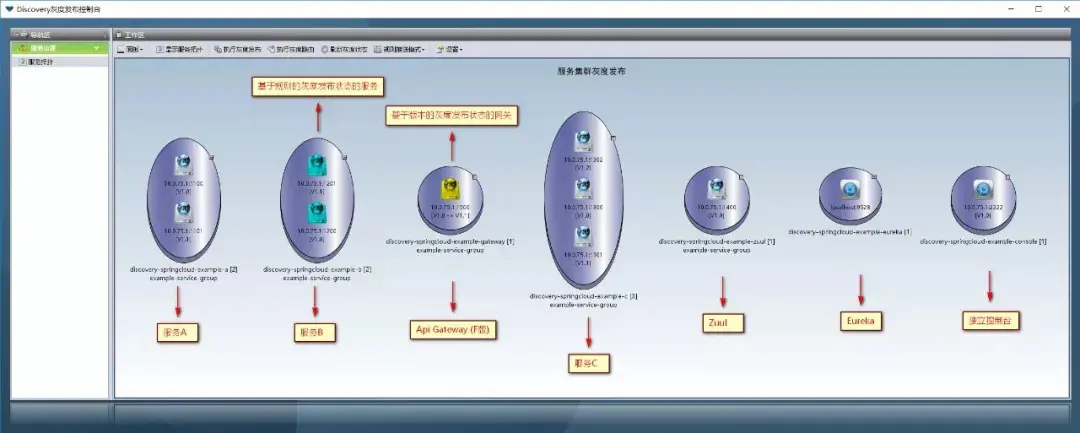

图形化灰度发布桌面程序： 具体操作不详细述说了，请看相关视频： 灰度发布-版本访问策略： 请访问http://www.iqiyi.com/w_19rzwzovrl.html，视频清晰度改成720P，然后最大化播放。 灰度发布-版本权重策略： 请访问http://www.iqiyi.com/w_19rzs9pll1.html，视频清晰度改成720P，然后最大化播放。 灰度发布-全链路策略： 请访问http://www.iqiyi.com/w_19s1e0zf95.html，视频清晰度改成720P，然后最大化播放。 跟Spring Boot Admin整合

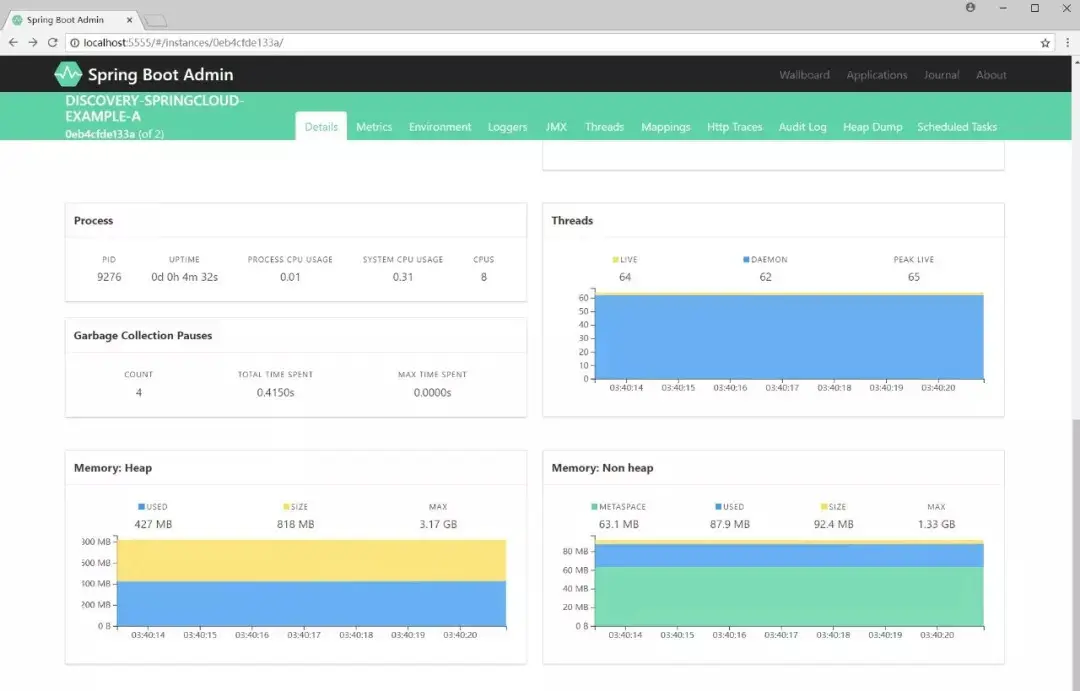

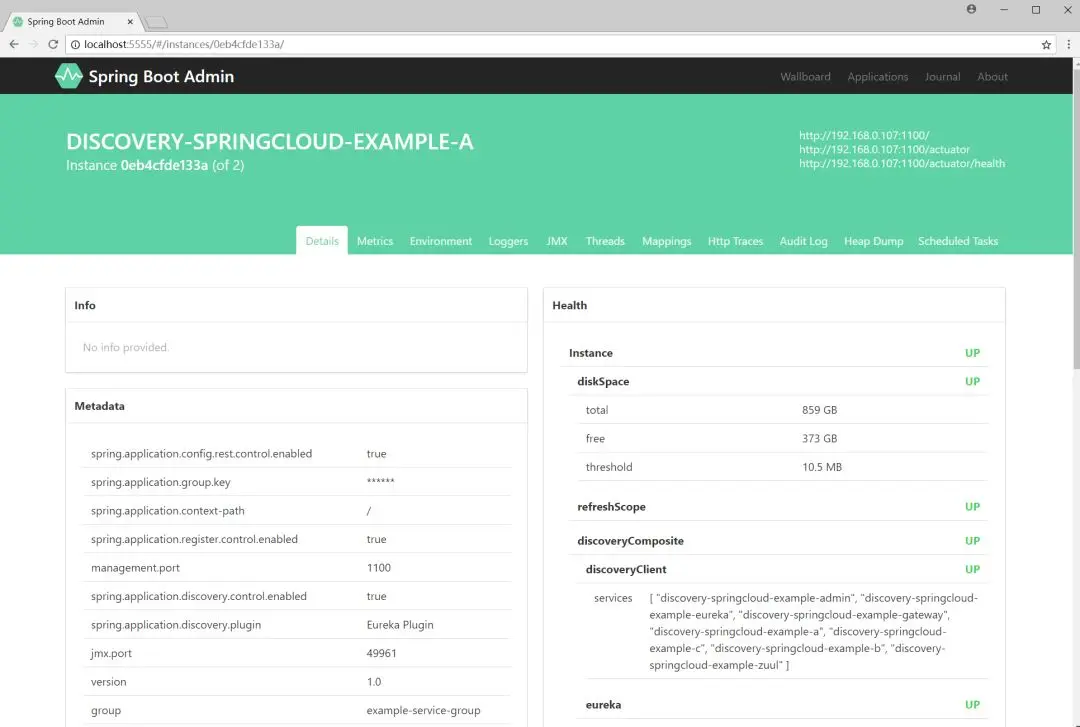

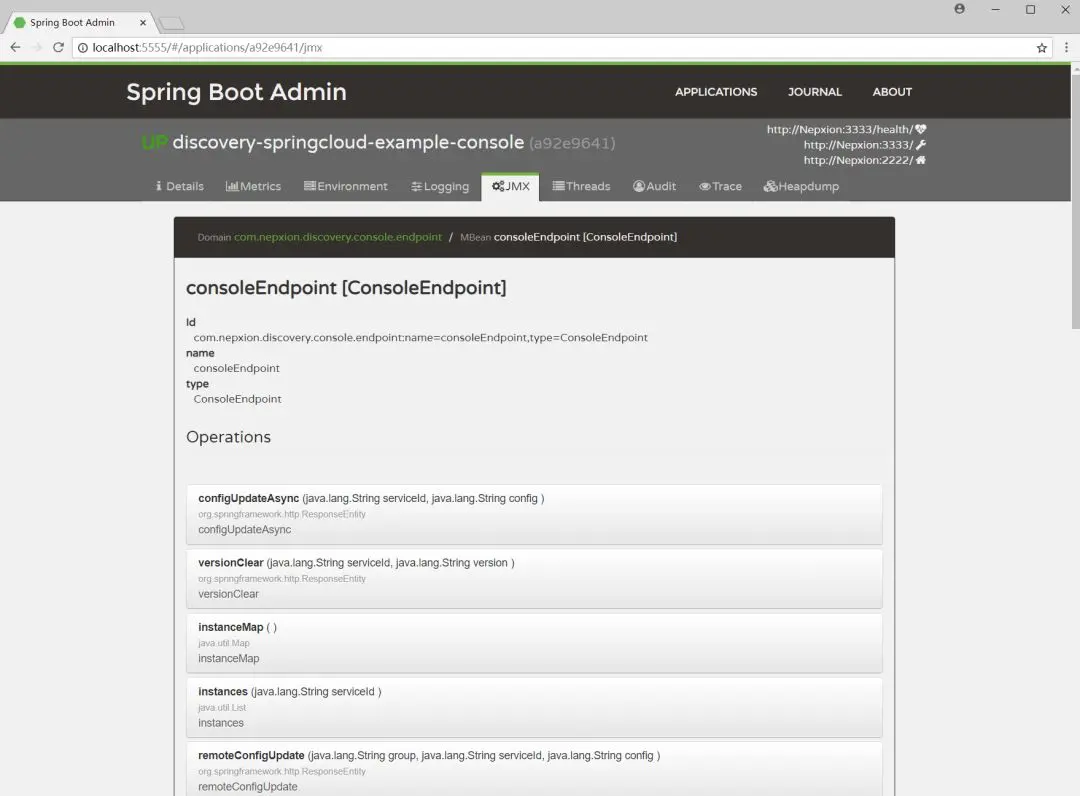

实现相关一系列的监控：
