算法简介
贝尔曼-福特算法(Bellman–Ford algorithm )用于计算出起点到各个节点的最短距离,支持存在负权重的情况
-
它的原理是对图进行最多V-1次松弛操作,得到所有可能的最短路径。其优于迪科斯彻算法的方面是边的权值可以为负数、实现简单,缺点是时间复杂度过高,高达O(VE)。但算法可以进行若干种优化,提高了效率。
-
Bellman Ford算法每次对所有的边进行松弛,每次松弛都会得到一条最短路径,所以总共需要要做的松弛操作是V - 1次。在完成这么多次松弛后如果还是可以松弛的话,那么就意味着,其中包含负环。
-
相比狄克斯特拉算法(Dijkstra algorithm),其最大优点便是Bellman–Ford支持存在负权重的情况,并且代码实现相对简单。缺点便是时间复杂度较高,达到O(V*E),V代表顶点数,E代表边数。
可用于解决以下问题:
- 从A出发是否存在到达各个节点的路径(有计算出值当然就可以到达);
- 从A出发到达各个节点最短路径(时间最少、或者路径最少等)
- 图中是否存在负环路(权重之和为负数)
其思路为:
-
初始化时将起点s到各个顶点v的距离dist(s->v)赋值为∞,dist(s->s)赋值为0
-
后续进行最多n-1次遍历操作(n为顶点个数,上标的v输入法打不出来...),对所有的边进行松弛操作,假设:
所谓的松弛,以边ab为例,若dist(a)代表起点s到达a点所需要花费的总数, dist(b)代表起点s到达b点所需要花费的总数,weight(ab)代表边ab的权重, 若存在:
(dist(a) +weight(ab)) < dist(b)
则说明存在到b的更短的路径,s->...->a->b,更新b点的总花费为(dist(a) +weight(ab)),父节点为a
-
遍历都结束后,若再进行一次遍历,还能得到s到某些节点更短的路径的话,则说明存在负环路
思路上与狄克斯特拉算法(Dijkstra algorithm)最大的不同是每次都是从源点s重新出发进行"松弛"更新操作,而Dijkstra则是从源点出发向外扩逐个处理相邻的节点,不会去重复处理节点,这边也可以看出Dijkstra效率相对更高点。
案例
案例一
先举个网上常见的例子介绍其实现的思路:

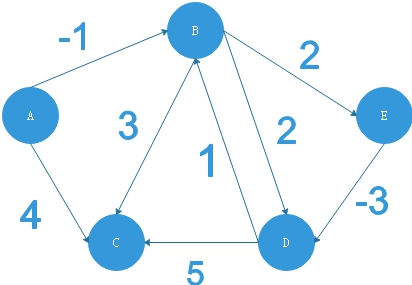

如下图按Bellman–Ford算法思路获取起点A到终点的最短路径
由上介绍可知,由于该图顶点总数n=5个顶点,所以需要进行5-1 = 4 次的遍历更新操作,每次操作若能发现更短的路径则更新对应节点的值
1.首先建立边对象信息,需要按从源点A出发,由近到远的顺序,不然没从源点开始的话dist(s)==∞无穷大会增加后续计算的麻烦:
AB:-1
AC:4
BC:3
BE:2
BD:2
ED:-3
DC:5
DB:1
1.首先列出起点A到各个节点耗费的时间:
父节点 | 节点 | 初始化 |
---|---|---|
A | A | 0 |
.. | B | ∞ |
.. | C | ∞ |
.. | D | ∞ |
.. | E | ∞ |
2.进行第一次对所有边进行的松弛操作:
2.1统计经过1条边所能到达的节点的值AB,AC:
AB:-1
AC:4
父节点 | 节点 | 耗费 |
---|---|---|
A | A | 0 |
A | B | -1 |
A | C | 4 |
.. | D | ∞ |
.. | E | ∞ |
2.2统计经过2条边所能到达的节点的值BC,BD,BE:
BC:3
BE:2
BD:2
父节点 | 节点 | 耗费 |
---|---|---|
A | A | 0 |
A | B | -1 |
B | C | 2 |
B | D | 1 |
B | E | 1 |
以节点C为例,因为满足: dist(B) + weight(BC) > dist(C),即 -1 + 3 >4,所以C更新为2
2.3统计经过3条边所能到达的节点的值ED,DC:
ED:-3
DC:5
DB:1
父节点 | 节点 | 耗费 |
---|---|---|
A | A | 0 |
A | B | -1 |
B | C | 2 |
E | D | -2 |
B | E | 1 |
3.尝试再进行第2次遍历,对所有边进行松弛操作,发现没有节点需要进行更新,此时便可以提前结束遍历,优化效率
父节点 | 节点 | 耗费 |
---|---|---|
A | A | 0 |
A | B | -1 |
B | C | 2 |
E | D | -2 |
B | E | 1 |
4.由上表可知,此时便求出了源点A到各个节点的最短路径与线路
案例二

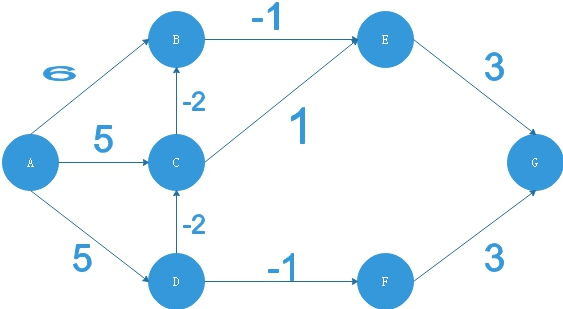

如下图,求出A到各节点的最短路径
1.该图共有节点7个,最多需要进行7-1=6次的对所有边的松弛操作
2.首先创建边对象:
AB:6
AC:5
AD:5
CB:-2
DC:-2
BE:-1
CE:1
DF:-1
EG:3
FG:3
3.进行第一次遍历松弛操作,可以得到:
父节点 | 节点 | 耗费 |
---|---|---|
A | A | 0 |
C | B | 3 |
D | C | 3 |
A | D | 5 |
B | E | 2 |
D | F | 4 |
E | G | 5 |
4.进行第二次遍历松弛操作,得到:
父节点 | 节点 | 耗费 |
---|---|---|
A | A | 0 |
C | B | 1 |
D | C | 3 |
A | D | 5 |
B | E | 0 |
D | F | 4 |
E | G | 3 |
5.进行第三次遍历松弛操作,结果并没有再次更新:
父节点 | 节点 | 耗费 |
---|---|---|
A | A | 0 |
C | B | 1 |
D | C | 3 |
A | D | 5 |
B | E | 0 |
D | F | 4 |
E | G | 3 |
6.此时上表边上A到各个节点的最短路径,可以通过倒序的方式得出路线
8.这边假设同级边对象(指的是从A出发,经过相同的边数可以到达的,比如DC,CB,BE,DF,CE经过2条边就可以到达)排序位置进行调整,并不会影响结果的正确性,但是会影响所需要的遍历的次数(不同级别):
比如上述,AB:6 ,AC:5,AD:5,CB:-2,DC:-2,BE:-1,CE:1,DF:-1,EG:3,FG:3 代码需要遍历3次才可以确认结果(最后一次用于确认结果不再更新);
AB:6,AC:5,AD:5,DC:-2,CB:-2,BE:-1,CE:1,DF:-1,EG:3,FG:3 代码需要遍历2次就可以确认结果;
AB:6,AC:5,AD:5,BE:-1,CE:1,DF:-1,DC:-2,CB:-2,EG:3,FG:3 代码需要遍历4次就可以确认结果;
有时候图的关系是用户输入的,对于顺序并不好强制一定是最佳的
局限性
案例三,存在负环路的情况
-
对案例一的图进行修改B->D为-2.使得B<->D这形成了负环路,所谓的负环路指的是环路权重之和为负数,比如上图 1 + (-2) = -1 < 0即为负环路。
-
因为负环路可以无限执行循环步骤,只要你想,可以在 B->D->B->D...这边无限循环,所以B、D的取值可以无限小, 然后当B、D取值无限小后再从B、D节点出发到达其他各个节点,都会导致其它节点的取值同样接近无限小,所以对于负环路的情况,Bellman–Ford只能判断出图存在负环路,而没有求出各个节点最短路径的意义
-
Bellman–Ford求出的各个节点的最短路径后,可以再进行一次遍历,就可以判断出是否存在负环路。
例如,同案例一,对该图执行4次遍历后得到结果:
父节点 | 节点 | 耗费 | 执行线路 |
---|---|---|---|
A | A | 0 | |
A | B | -2 | A->B->D->B |
B | C | 1 | A->B->D->B->C |
E | D | -4 | A->B->D-B->D |
B | E | 0 | A->B->D->B->E |
此时结束后,所得到的结果并非是正确的最短路径,比如再进行一次遍历,更新从源点A出发,经过5条边所能到达的节点的值
父节点 | 节点 | 耗费 | 执行线路 |
---|---|---|---|
A | A | 0 | |
A | B | -3 | A->B->D->B->D->B |
B | C | 1 | A->B->D->B->C |
E | D | -4 | A->B->D-B->D |
B | E | 0 | A->B->D->B->E |
发现此时存在可以更新的节点B,则证明图中存在了负环路。
当没限制次数时,则无法得出各个节点的最短路径,若人为限制了遍历次数,则可以找出源点到各个节点的最短路径
小结
1.广度优先算法BFS主要适用于无权重向图重搜索出源点到终点的步骤最少的路径,当方向图存在权重时,不再适用
2.狄克斯特拉算法Dijkstra主要用于有权重的方向图中搜索出最短路径,但不适合于有负权重的情况.对于环图,个人感觉和BFS一样,标志好已处理的节点避免进入死循环,可以支持
3.贝尔曼-福特算法Bellman–Ford主要用于存在负权重的方向图中(没有负权重也可以用,但是效率比Dijkstra低很多),搜索出源点到各个节点的最短路径
4.Bellman–Ford可以判断出图是否存在负环路,但存在负环路的情况下不支持计算出各个节点的最短路径。只需要在结束(节点数目-1)次遍历后,再执行一次遍历,若还可以更新数据则说明存在负环路
5.当人为限制了遍历次数后,对于负环路也可以计算出,但似乎没啥实际意义
java实现
/**
* 贝尔曼-福特算法
* @author Administrator
*
*/
public class BellmanFord {
public static void main(String[] args){
//创建图
Edge ab = new Edge("A", "B", -1);
Edge ac = new Edge("A", "C", 4);
Edge bc = new Edge("B", "C", 3);
Edge be = new Edge("B", "E", 2);
Edge ed = new Edge("E", "D", -3);
Edge dc = new Edge("D", "C", 5);
Edge bd = new Edge("B", "D", 2);
Edge db = new Edge("D", "B", 1);
//需要按图中的步骤步数顺序建立数组,否则就是另外一幅图了,
//从起点A出发,步骤少的排前面
Edge[] edges = new Edge[] {ab,ac,bc,be,bd,ed,dc,db};
//存放到各个节点所需要消耗的时间
HashMap<String,Integer> costMap = new HashMap<String,Integer>();
//到各个节点对应的父节点
HashMap<String,String> parentMap = new HashMap<String,String>();
//初始化各个节点所消费的,当然也可以再遍历的时候判断下是否为Null
//i=0的时候
costMap.put("A", 0); //源点
costMap.put("B", Integer.MAX_VALUE);
costMap.put("C", Integer.MAX_VALUE);
costMap.put("D", Integer.MAX_VALUE);
costMap.put("E", Integer.MAX_VALUE);
//进行节点数n-1次循环
for(int i =1; i< costMap.size();i++) {
boolean hasChange = false;
for(int j =0; j< edges.length;j++) {
Edge edge = edges[j];
//该边起点目前总的路径大小
int startPointCost = costMap.get(edge.getStartPoint()) == null ? 0:costMap.get(edge.getStartPoint());
//该边终点目前总的路径大小
int endPointCost = costMap.get(edge.getEndPoint()) == null ? Integer.MAX_VALUE : costMap.get(edge.getEndPoint());
//如果该边终点目前的路径大小 > 该边起点的路径大小 + 该边权重 ,说明有更短的路径了
if(endPointCost > (startPointCost + edge.getWeight())) {
costMap.put(edge.getEndPoint(), startPointCost + edge.getWeight());
parentMap.put(edge.getEndPoint(), edge.getStartPoint());
hasChange = true;
}
}
if (!hasChange) {
//经常还没达到最大遍历次数便已经求出解了,此时可以优化为提前退出循环
break;
}
}
//在进行一次判断是否存在负环路
boolean hasRing = false;
for(int j =0; j< edges.length;j++) {
Edge edge = edges[j];
int startPointCost = costMap.get(edge.getStartPoint()) == null ? 0:costMap.get(edge.getStartPoint());
int endPointCost = costMap.get(edge.getEndPoint()) == null ? Integer.MAX_VALUE : costMap.get(edge.getEndPoint());
if(endPointCost > (startPointCost + edge.getWeight())) {
System.out.print("\n图中存在负环路,无法求解\n");
hasRing = true;
break;
}
}
if(!hasRing) {
//打印出到各个节点的最短路径
for(String key : costMap.keySet()) {
System.out.print("\n到目标节点"+key+"最低耗费:"+costMap.get(key));
if(parentMap.containsKey(key)) {
List<String> pathList = new ArrayList<String>();
String parentKey = parentMap.get(key);
while (parentKey!=null) {
pathList.add(0, parentKey);
parentKey = parentMap.get(parentKey);
}
pathList.add(key);
String path="";
for(String k:pathList) {
path = path.equals("") ? path : path + " --> ";
path = path + k ;
}
System.out.print(",路线为"+path);
}
}
}
}
/**
* 代表"一条边"的信息对象
*
* @author Administrator
*
*/
static class Edge{
//起点id
private String startPoint;
//结束点id
private String endPoint;
//该边的权重
private int weight;
public Edge(String startPoint,String endPoint,int weight) {
this.startPoint = startPoint;
this.endPoint = endPoint;
this.weight = weight;
}
public String getStartPoint() {
return startPoint;
}
public String getEndPoint() {
return endPoint;
}
public int getWeight() {
return weight;
}
}
}
执行完main方法打印信息如下:
到目标节点B最低耗费:-1,路线为A --> B
到目标节点C最低耗费:2,路线为A --> B --> C
到目标节点D最低耗费:-2,路线为A --> B --> E --> D
到目标节点E最低耗费:1,路线为A --> B --> E
