流程图——正交连线的算法的一种简单实现

要用svg做一个流程图类似visio的连线，如下图的

其实有很多库已经实现了流程图，比如 jointjs，gojs，jsplumb 等等。可惜都不是免费的。

如果要做的简单呢，就用贝塞尔曲线就好了，只需要提供起点终点两个点的坐标，就能用简单的算法生成一个svg 的path了。这样算法网上应该找得到。

但是如果要用正交连线来实现，这个复杂度就上升了几个档次。我们来看看正交连线的多个情况：

假设起点往下，目标节点在起始节点的右下方，那么可能存在的情况一共有四种。考虑到目标节点相对起始节点的方位有四种可能，那么所有连线的可能有4*4=16 种，再考虑到起点出发方向也有四种，那么所有的可能性有16 *4 = 64种。也就是说，如果你要用if else 来写，需要写64个分支。

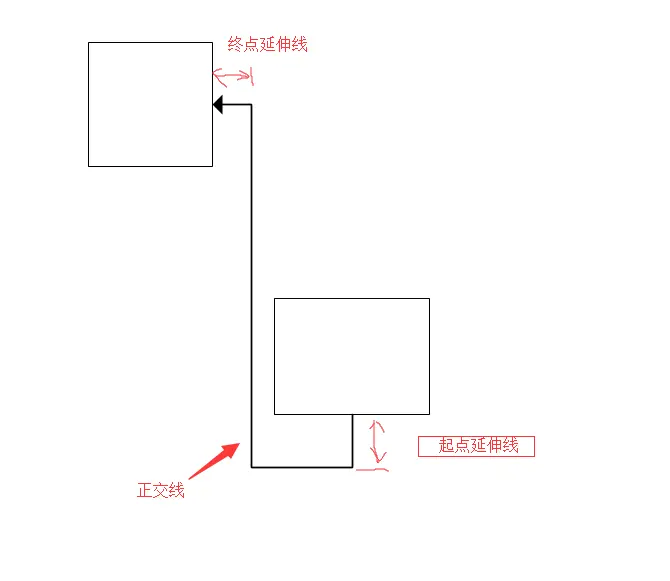

当然不必写64个if else ，写程序不就是要抽象出规律嘛！将这个连线分成这么几个部分：

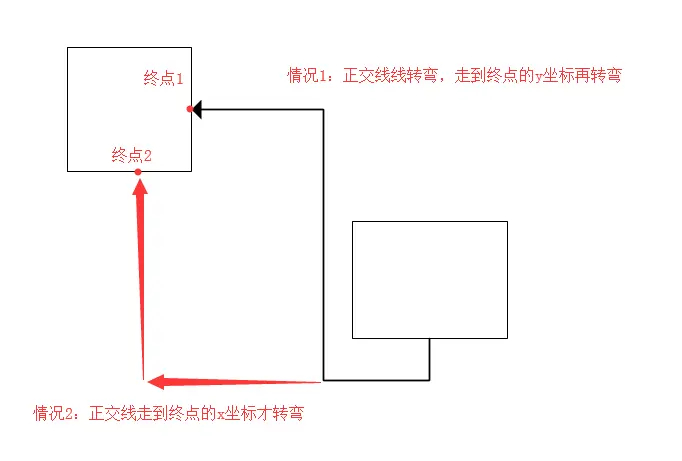

那么这个连线规律在哪里？有的情况它转了一个弯，有的情况它又转了两个弯，这个规律太难找了。下图举了两个例子，同样是终点相对于起点在左上角，第一种情况是转了两个弯，第二种情况是转了一个弯。

但是，我用了十八牛二虎之力找到了它的规律。

这个连线的最终走向与这几个条件有关：

6. 正交线的转折时机（我实际在做的时候，是用了中点转折）

因为使用svg 的path 来画正交线。核心点是要找到转折点的坐标（其实用什么都一样）。

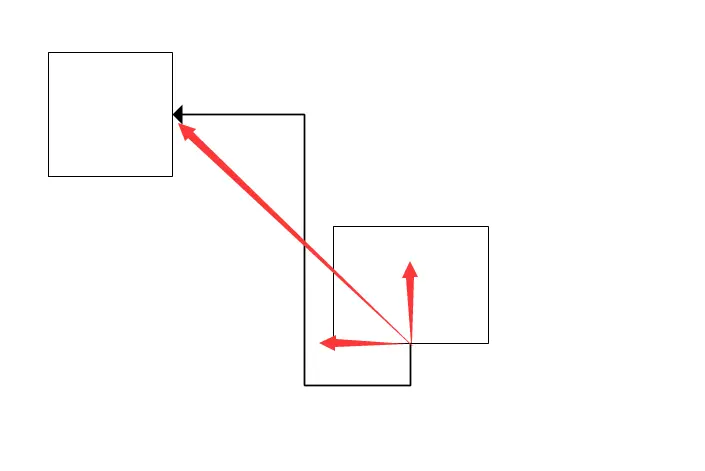

先获取起点到终点的向量（下文称为直接向量），以及两个正交向量（下文称为直接向量的水平向量和竖直向量）
3.开始计算正交线了，先要获取到正交线的起始方向。可以看到：起点方向和直接方向的竖直向量方向相反，正交线没有必要往下走，因此正交线的起始一定是水平的。事实上我们并不知道竖直和水平的具体情况，在实际操作中是这样的：先从直接向量的水平向量和竖直向量中找到与起点方向平行的向量，再判断是否同向，如果是同向，则正交线的起始方向与起点方向同向，如果不是则取另一个垂直方向。

判断平行： x0 * y1-x1 * y0 === 0;
判断是否同公式，向量夹角为0度，则向量点积为1：x0 * y0 + x1 * y1 === 1

然后要获取正交线的最终方向。也是一样的思路，如果终点的进入方向与直接方向相反则取垂直方向，如果相同则取同向
得到了正交线起始方向和最终方向，现在需要获取正交线中间转弯的情况。判断这正交线起始方向和最终方向是否同向，如果同向，则需要转两个弯，如果不是同向，则只需转一个弯。

如果 正交线起始方向 == 正交线最终方向
那么 转弯数 = 2
否则 转弯数 = 1

转弯的坐标点 = 正交线的第一个点 + 正交线起始方向向量

如果转两个弯，先获取第一个转弯点，既正交线始末方向的中点

第一个转弯点= 正交线的第一个点 + 正交线起始方向向量 * 0.5

再获取第二个转弯点，

非起始方向向量 = 从直接向量的水平向量和竖直向量 中取出与起始方向向量垂直的那个向量
第二个转弯点 = 第一个转弯点 + 非起始方向向量

所有点的坐标集合 = [起点，正交线的起点，...正交线的转弯点，正交线的终点，终点]

这个算法的计算量不是很大，性能ok，适合边拖曳边重绘。但不是寻路算法，意味着没有避让节点的功能。

下一步要用曼哈顿算法来做一个。

这个demo拿去玩
