Docker的网络（三）

著作权归作者所有，任何形式的转载都请联系作者获得授权并注明出处。

从Linux的network namespace开始，通过详细讲解Docker的内置网络host和bridge，来给大家展示不同容器之间网络的隔离和通信是如何实现的。

网络基础回顾

Docker bridge详解

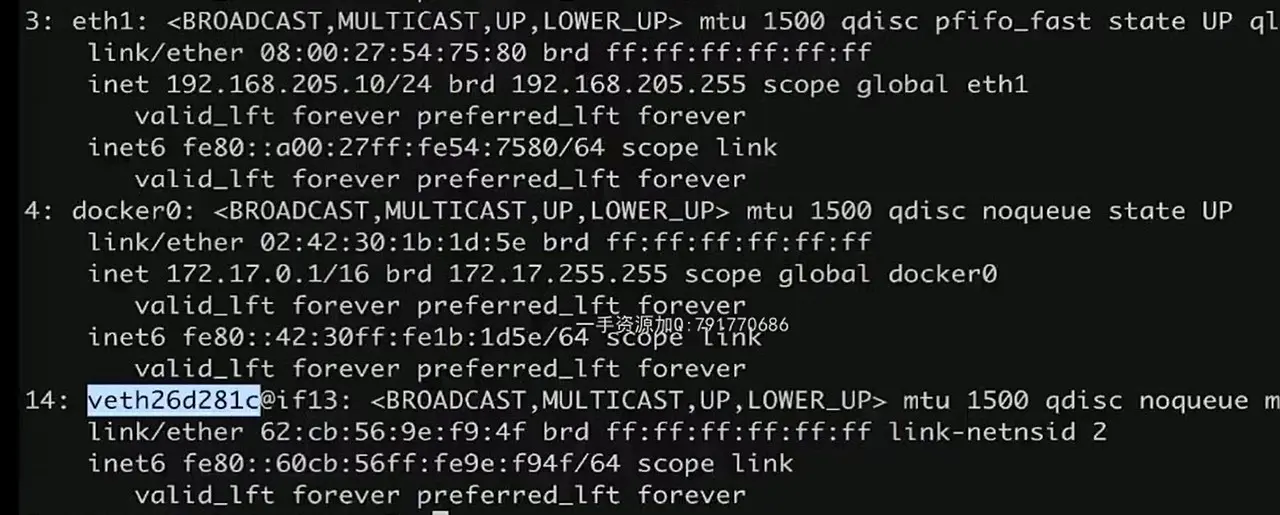

docker bridge network是怎么映射到主机IP地址进行上网的呢？通过本机 ip a命令我们可以看到如下内容：其中docker0的networkspace是本机网卡，veth26d281@if13有自己独立的networkspace，同时也是docker0本机网卡的一个接口。

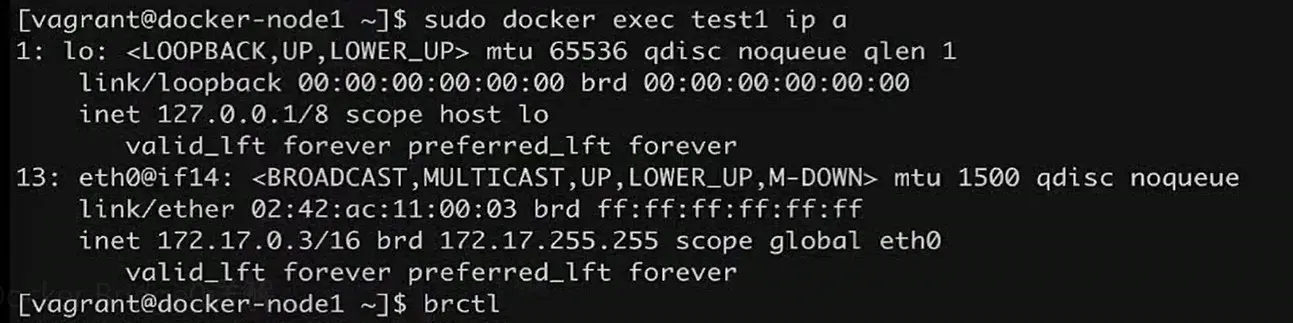

通过docker exec test1 ip a 进入查看dokcer容器test1的ip network，其中eth0@if14和veth26d281@if13是一对，往下看

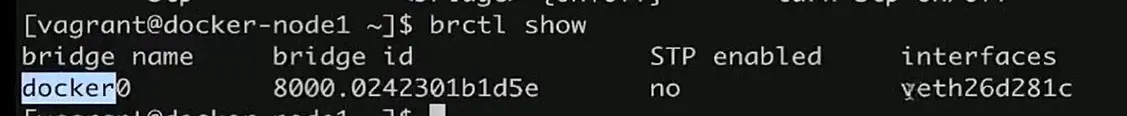

通过brctl show 可以看到它们之间的关联关系，因为veth26d281是docker0的一个接口，又因为上面的eth0@if14和veth26d281@if13是一对，所以可以通过这个接口转换成本机宿主的ip去访问Internt

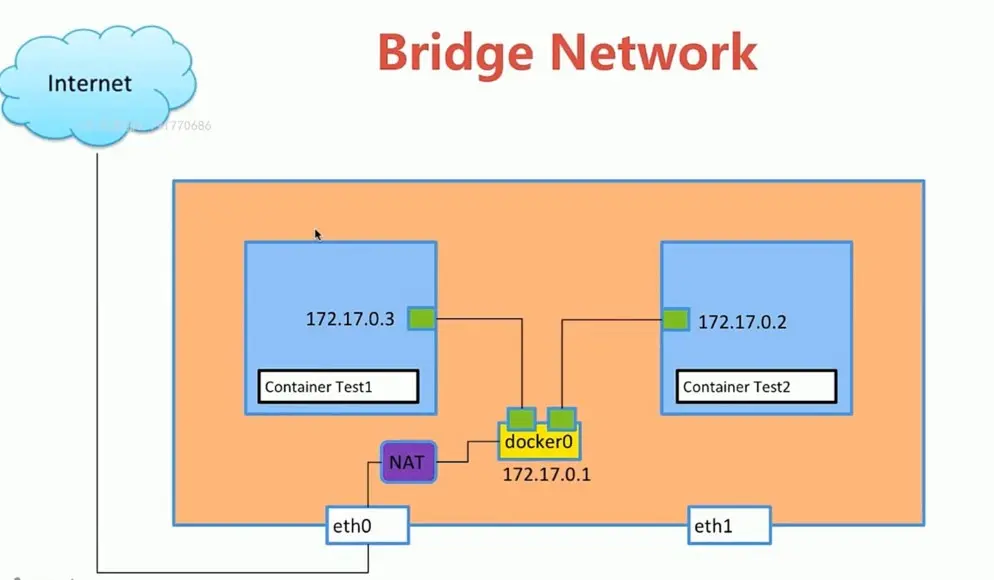

如下是 docker 网络通信模型图

容器之间的link

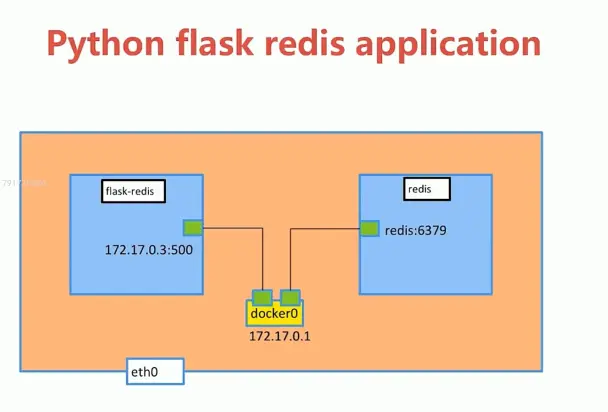

我们在使用Docker的时候，经常可能需要连接到其他的容器，比如：web服务需要连接数据库。按照往常的做法，需要先启动数据库的容器，映射出端口来，然后配置好客户端的容器，再去访问。其实针对这种场景，Docker提供了--link 参数来满足。

docker run -d --name test2 --link test1 busybox

更多link内容参考

容器的端口映射

在启动容器时，如果不配置宿主机器与虚拟机的端口映射，外部程序是无法访问虚拟机的，因为没有端口。端口映射的语句是

docker run -d --name redis -p [hostPort]:[containerPort] redis:latest

-p参数会分配容器的端口映射到宿主机端口。
hostPort表示宿主机的端口。
containerPort表示虚拟机的端口。

容器的4种网络模式

我们在使用docker run创建Docker容器时，可以用--net选项指定容器的网络模式，Docker有以下4种网络模式：

host模式，使用--net=host指定。
container模式，使用--net=container:[containerName]/[containerId]指定。
none模式，使用--net=none指定。
bridge模式，使用--net=bridge指定，默认设置。

下面分别介绍一下Docker的各个网络模式:

host模式
众所周知，Docker使用了Linux的 Namespaces 技术来进行资源隔离，如 PID Namespace隔离进程，Mount Namespace 隔离文件系统，Network Namespace隔离网络等。一个Network Namespace提供了一份独立的网络环境，包括网卡、路由、Iptable规则等都与其他的Network Namespace隔离。一个Docker容器一般会分配一个独立的Network Namespace。但如果启动容器的时候使用host模式，那么这个容器将不会获得一个独立的Network Namespace，而是和宿主机共用一个Network Namespace。容器将不会虚拟出自己的网卡、配置自己的IP等，而是使用宿主机的IP和端口。

例如，我们在10.10.101.105/24的机器上用host模式启动一个含有web应用的 Docker 容器，监听 tcp80 端口。当我们在容器中执行任何类似 ifconfig 命令查看网络环境时，看到的都是宿主机上的信息。而外界访问容器中的应用，则直接使用10.10.101.105:80即可，不用任何NAT 转换，就如直接跑在宿主机中一样。但是，容器的其他方面，如文件系统、进程列表等还是和宿主机隔离的。
container模式
在理解了 host 模式后，这个模式也就好理解了。这个模式指定新创建的容器和已经存在的一个容器共享一个Network Namespace，而不是和宿主机共享。新创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP、端口等。同样，两个容器除了网络方面，其他的如文件系统、进程列表等还是隔离的。两个容器的进程可以通过lo网卡设备通信。
none模式
这个模式和前两个不同。在这种模式下，Docker容器拥有自己的Network Namespace，但是，并不为Docker容器进行任何网络配置。也就是说，这个Docker容器没有网卡、IP、路由等信息。需要我们自己为Docker容器添加网卡、配置IP等。
bridge模式
bridge模式是 Docker 默认的网络设置，此模式会为每一个容器分配Network Namespace、设置IP等，并将一个主机上的Docker容器连接到一个虚拟网桥上。下面着重介绍一下此模式。

Overlay和Underlay的通俗解释

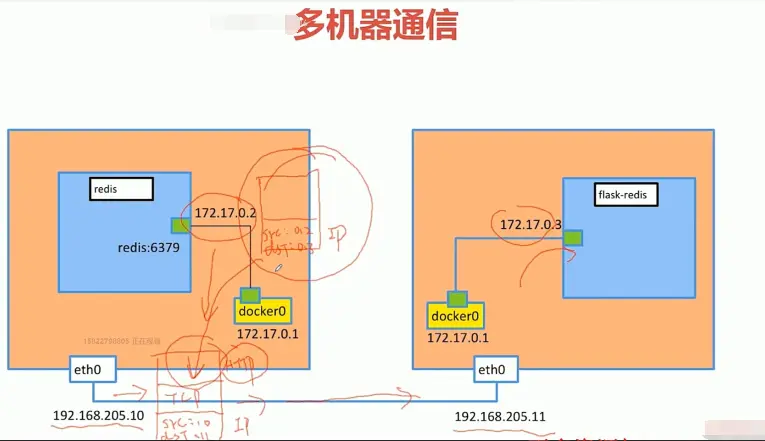

跨主机网络意味着将不同主机上的容器用同一个虚拟网络连接起来。这个虚拟网络的拓扑结构和实现技术就是网络模型。
Docker overlay 如名称所示，是 overlay 网络，建立主机间 VxLAN 隧道，原始数据包在发送端被封装成VxLAN 数据包，到达目的地后在接收端解包。
Macvlan 网络在二层上通过 VLAN 连接容器，在三层上依赖外部网关连接不同 macvlan。数据包直接发送，不需要封装，属于 underlay 网络。
Flannel 我们讨论了两种 backend：vxlan 和 host-gw。vxlan 与 Docker overlay 类似，属于 overlay 网络。host-gw 将主机作为网关，依赖三层 IP 转发，不需要像 vxlan 那样对包进行封装，属于 underlay 网络。
Weave 是 VxLAN 实现，属于 overlay 网络。

更多详细内容请点此处查看

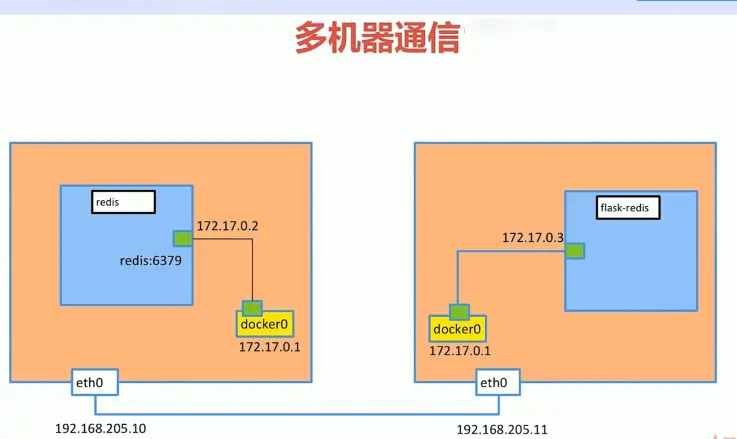

Docker Overlay网络和etcd实现多机容器通信

关于该示例图的详细应用步骤请点此处

扩张阅读

使用VXLAN实现docker的多机通信,一种网络虚似化技术
 overlay-networks
Docker网络——单host网络

本文涉及命令

# 当前机器上docker有哪些网络模式
docker network ls
# 查看指定的网络详情
docker network inspect [networkName]
docker network inspect bridge
# 创建test2容器并连接test1容器共享通信网络
docker run -d --name test2 --link test1 busybox
# 创建一个bridge的网络模式，名为my-bridge
docker network create -d bridge my-bridge
# 创建一个overlay的网络模式，名为demo
docker network create -d overlay demo
# --network 指定容器的网络模式
docker run -d --name test3 --network my-bridge busybox
# 使test2容器连接到my-bridge网络模式上
docker network connect my-bridge test2

docker run --name web -d nginx
docker run --name nginx  -d -p 80:80 nginx
docker run -p ip:[hostPort]:[containerPort] redis
# -e 设置环境变量
docker run -d --link redis --name flask-redis -e REDIS_HOST=redis [image]
# -f实时查看docker容器日志，--tail 指定行数
docker logs -f -t --tail [行数] 容器名
#实时查看docker容器名为s12的最后10行日志
docker logs -f -t --tail 10 s12
