好久没有写文章了！以至于我都不知道该写什么了？最近项目中对ConstraintLayout的使用明显增多了！所以今天和大家分享一下关于ConstraintLayout的一些你应该了解的内容！

本文知识点

ConstraintLayout的一些相应的属性及展示；
1. 约束的相关属性
2. 边距相关的属性
3. 位置相关的属性
4. 链相关的属性
5. 辅助线相关的属性
6. 一些不知怎么归类的属性
ConstraintLayout布局的时候应该注意的一些内容；
1. 关于ID的问题
2. 关于设置"0dp"的问题
3. 关于屏幕适配的问题

1.ConstraintLayout的一些相应的属性及展示

关于这个控件我想大家应该都见过，只不过是你没有注意过吧！如果你的Android Studio的版本在3.0以上的话，那么跟布局一般都是ConstraintLayout，以前一般的做法都是，直接替换成相应的布局，直到有一天，我突然发现这个控件如此之强大，强大到我都不再想用其它控件了！但是强烈建议你们使用代码去写！不要使用拖拽的那种方式，因为我觉得每次拖拽的时候我的电脑卡的不行！这个理由是不是很牵强~~~哈哈！

关于ConstraintLayout属性，我准备分成几类进行讲解

1.约束的相关属性
2.边距相关的属性
3.位置相关的属性
4.链相关的属性
5.辅助线相关的属性
6.一些不知怎么归类的属性

1.1 约束的相关属性

layout_constraintLeft_toLeftOf
layout_constraintLeft_toRightOf
layout_constraintRight_toLeftOf
layout_constraintRight_toRightOf
layout_constraintTop_toTopOf
layout_constraintTop_toBottomOf
layout_constraintBottom_toTopOf
layout_constraintBottom_toBottomOf
layout_constraintBaseline_toBaselineOf
layout_constraintStart_toEndOf
layout_constraintStart_toStartOf
layout_constraintEnd_toStartOf
layout_constraintEnd_toEndOf

这里和你说一个简单方便记忆的方法，XXX_toXXXOf前面的是你现在的控件，后面的XXX是你要依赖的控件，拿layout_constraintLeft_toLeftOf说明一下：

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/btn1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1按钮1"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent" />

    <Button
        app:layout_constraintTop_toBottomOf="@id/btn1"
        app:layout_constraintLeft_toLeftOf="@id/btn1"
        app:layout_constraintRight_toRightOf="@id/btn1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2" />

</android.support.constraint.ConstraintLayout>

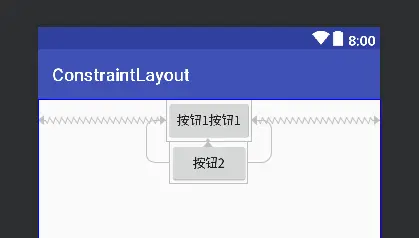

先主要看按钮1的约束条件，按钮1的左边以父控件的左边为约束条件，右边以父控件的右边为约束条件，这个时候，会有相应的居中显示（也就是说，如果你左右都设置了约束条件的话，那么如果有相应的空间，那么它会居中显示）！
在看按钮2的约束条件，按钮2的左边以按钮1的左边为约束条件，按钮2的右边以按钮1的右边为约束条件，这里注意一点，如果两个控件不一样大的时候，会以中心线对齐！

基本上就这么多，没有什么好说的。这里建议大家使用看一下效果，使用多了自然就知道效果了！

1.2 边距相关的属性

android:layout_marginStart
android:layout_marginEnd
android:layout_marginLeft
android:layout_marginTop
android:layout_marginRight
android:layout_marginBottom
layout_goneMarginStart
layout_goneMarginEnd
layout_goneMarginLeft
layout_goneMarginTop
layout_goneMarginRight
layout_goneMarginBottom

这里的边距和之前的边距是一样的，但是layout_goneMarginXXX这个属性是当位置约束目标的可见性为View.GONE，您还可以使用以下属性指示要使用的不同边距值。这里说明一下：如果你约束的控件GONE了之后，是以左上开始计算距离的，剩下的试一下你就知道了！

1.3 位置相关的属性

首先我真的不知道，这么分这些属性是否正确，所以只要看相关的属性就可以了！

1.3.1 百分比的属性

layout_constraintHorizontal_bias 水平的百分比
layout_constraintVertical_bias 垂直的百分比

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/btn1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1按钮1"
        app:layout_constraintHorizontal_bias="0.3"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent" />

</android.support.constraint.ConstraintLayout>

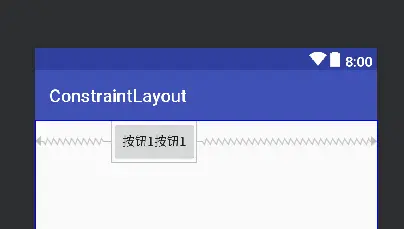

这里的layout_constraintXXX_bias相当于一个百分比也就是距离的百分比，像上面的的就是距离左边30%那么右边的就是70%了！

app:layout_constraintDimensionRatio="1:1" 设置相应的宽高比

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:text="按钮1"
        app:layout_constrainedWidth="true"
        app:layout_constraintDimensionRatio="1:1" />
</android.support.constraint.ConstraintLayout>

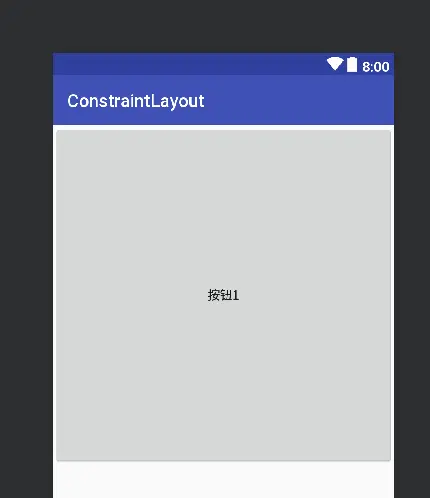

上面是宽高比是"1:1"，这里默认是宽高比的！

如果你像设置高度比这样写就可以了**"h,2:1"**但是","别千万别忘了

1.3.2 圆角半径的一些属性

layout_constraintCircle ：引用另一个小部件ID
layout_constraintCircleRadius ：到其他小部件中心的距离
layout_constraintCircleAngle ：小部件应该处于哪个角度（以度为单位，从0到360）

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/btn1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"
        app:layout_constraintCircle="@id/btn1"
        app:layout_constraintCircleAngle="135"
        app:layout_constraintCircleRadius="100dp" />
</android.support.constraint.ConstraintLayout>

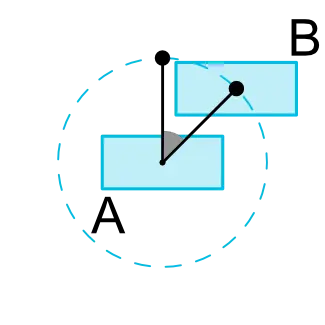

这里为了更好的说明，所以我准备在用两张图说明一下：

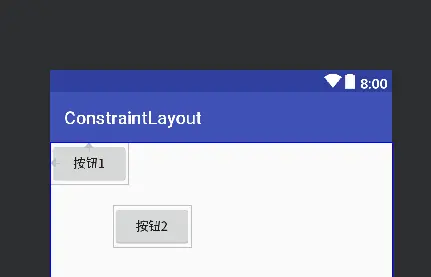

首先，角度是逆时针计算的，半径是以图形的中心进行计算的！剩下的你写一遍基本上就知道了！！！

1.3.3 限制的一些属性

android:minWidth 设置布局的最小宽度
android:minHeight 设置布局的最小高度
android:maxWidth 设置布局的最大宽度
android:maxHeight 设置布局的最大高度

这些属性没有什么说的，和之前一样！

1.4 链相关的属性

关于链表的属性很有意思，我个人理解他是LinearLayout中weight的加强版！我们先说说简单的实现吧！为什么叫做链呢？因为所有的同方向的约束组成了一个链式结构！

layout_constraintHorizontal_chainStyle
layout_constraintVertical_chainStyle

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/btn1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1"
        app:layout_constrainedWidth="true"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@id/btn2" />

    <Button
        android:id="@+id/btn2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"
        app:layout_constrainedWidth="true"
        app:layout_constraintLeft_toRightOf="@id/btn1"
        app:layout_constraintRight_toLeftOf="@id/btn3" />

    <Button
        android:id="@+id/btn3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮3"
        app:layout_constrainedWidth="true"
        app:layout_constraintLeft_toRightOf="@id/btn2"
        app:layout_constraintRight_toRightOf="parent" />
</android.support.constraint.ConstraintLayout>

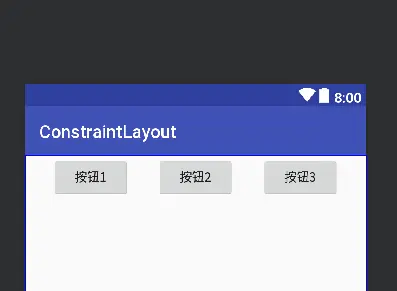

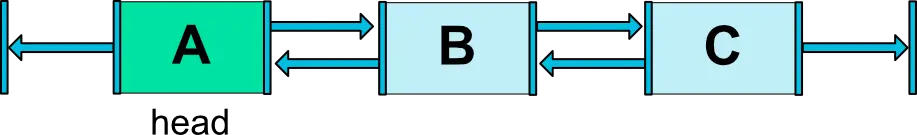

这里要注意一个相应的问题，怎么理解上面我说的链式结构呢？仔细看的童鞋，在上面这个例子中可能会发现，每一个控件左右的都有相应的约束，所以才叫链表式的结构！

这张图完全能说明我上面说的内容！

layout_constraintHorizontal_weight
layout_constraintVertical_weight

这里既然说到LinearLayout就在这里说一下这两个属性吧！因为这两个属性和weight属性差不多，基本上的用法是一样的

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/btn1"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:text="按钮1"
        app:layout_constrainedWidth="true"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@id/btn2" />

    <Button
        android:id="@+id/btn2"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:text="按钮2"
        app:layout_constrainedWidth="true"
        app:layout_constraintHorizontal_weight="2"
        app:layout_constraintLeft_toRightOf="@id/btn1"
        app:layout_constraintRight_toLeftOf="@id/btn3" />

    <Button
        android:id="@+id/btn3"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:text="按钮3"
        app:layout_constrainedWidth="true"
        app:layout_constraintHorizontal_weight="3"
        app:layout_constraintLeft_toRightOf="@id/btn2"
        app:layout_constraintRight_toRightOf="parent" />
</android.support.constraint.ConstraintLayout>

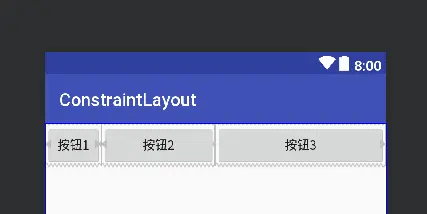

这里就是设置了相应的一些weight的属性！效果图就变成了这个样子！！！

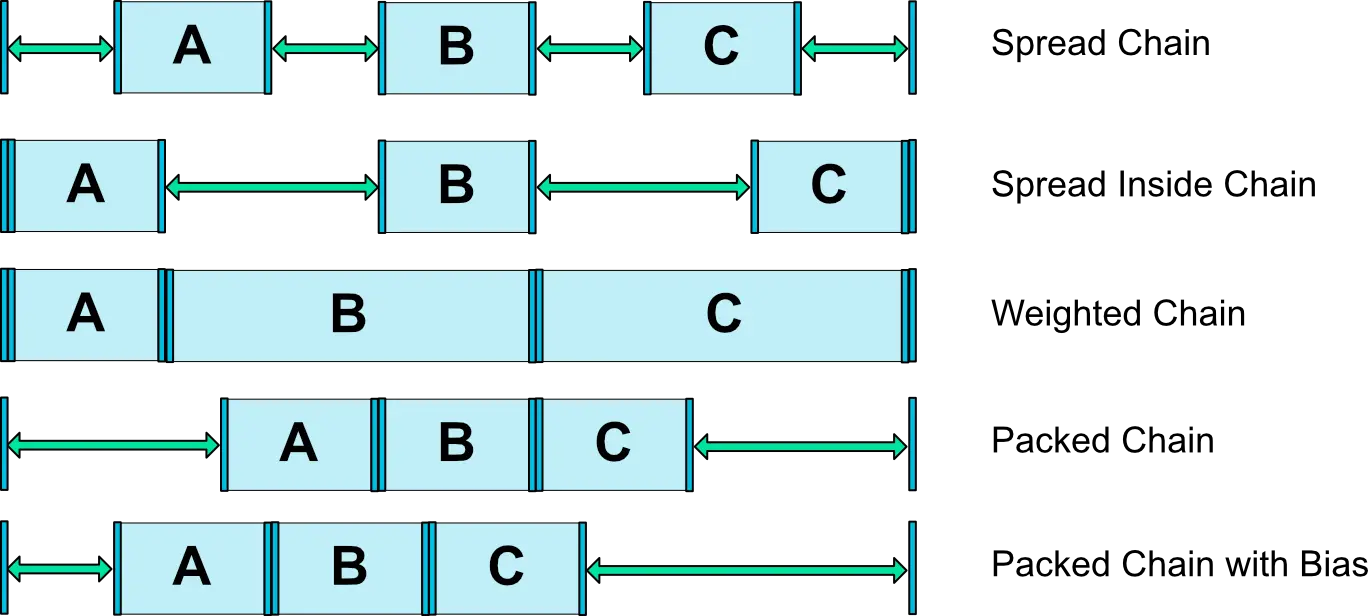

在说说上面的两个属性，关于这两个属性都差不多，只是一个是约束水平的一个是约束垂直的，还是用一张图说明一下，看一眼效果你就知道了！！！

这张效果图，说明了chainStyle可以设置的一些属性！关于链式结构基本上注意的内容就这么多！！！也都是平时项目上能用到的！但是千万要注意一点，必须左右都有相应的约束！否则不会有这种效果

"三遍" 重要的事情说"三遍" 哈哈！！！

1.5 辅助线相关的属性

在ConstraintLayout中有一个辅助线的概念，它是不会显示在页面上的，只是一条你假象的线，然后你可以以此为约束进行布局！

android:orientation 辅助线的方向
app:layout_constraintGuide_begin 距离顶部的距离
app:layout_constraintGuide_end 距离底部的距离
app:layout_constraintGuide_percent 相当于父容器的百分比

<android.support.constraint.Guideline
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:layout_constraintGuide_begin="100dp" />

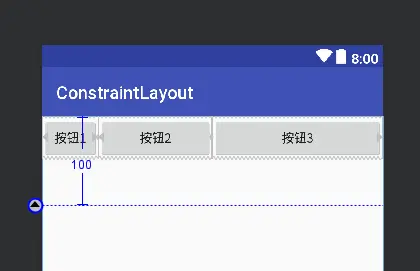

可以看出，Guideline计算的距离都是依靠父容器的距离进行约束的，所以这里你即使设置了相应的控件约束，其实是不好使的！我试过，但是如果你真的像以控件进行约束也不是不可以的，我的做法是：直接把控件的大小写出来，这样不用上面的三个距离的尺寸就可以进行相应的布局了，虽然这样有点傻！剩下两个你试一下就可以了！图就不往上贴了！！！

1.6 一些不知怎么归类的属性

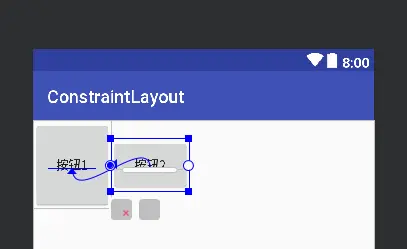

layout_constraintBaseline_toBaselineOf 基线对其

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/btn1"
        android:layout_width="wrap_content"
        android:layout_height="100dp"
        android:text="按钮1" />

    <Button
        android:id="@+id/btn2"
        app:layout_constraintBaseline_toBaselineOf="@id/btn1"
        app:layout_constraintLeft_toRightOf="@id/btn1"
        android:layout_width="wrap_content"
        android:layout_height="60dp"
        android:text="按钮2" />
</android.support.constraint.ConstraintLayout>

layout_constraintWidth_percent
layout_constraintHeight_percent

宽度和高度占父控件的百分比，其中的值是0~1的！

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/btn1"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintWidth_percent="0.5"
        app:layout_constraintHeight_percent="0.5"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        android:text="按钮1" />

</android.support.constraint.ConstraintLayout>

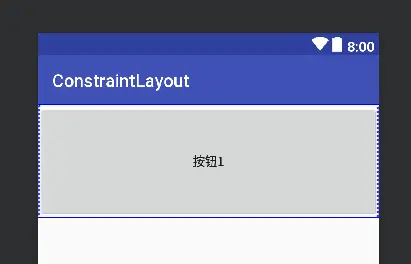

其实就相当于占用父容器的百分比，上面就相当于50%

2. ConstraintLayout布局的时候应该注意的一些内容

2.1 关于ID的问题

其实我也不是到是Android Studio还是SDK的版本影响，但是有的时候在使用链式结构的时候，会出现控件找不到的现象？为什么呢？因为在使用链式结构的时候，前面往往使用后面的控件ID，但是有的时候就不会出现这种状况，后来，我找到了一种解决方法，就是在前面引用的时候这样写"@+id/xxx"，乍一看没有什么，但是其实多了一个"+"号，这个"+"号的作用是在没有发现这个控件ID的时候，主动创建一个相应的ID！就酱紫。。。

2.2 关于设置"0dp"的问题

其实在不涉及到左右或者上下比例的情况下，只要你在相应方向都有约束的情况，那么相应的方向上设置"0dp"的时候，它会直接铺满全屏的！但是如果涉及到左右或者上下比例的情况下，就需要设置相应的layout_constraintXXX_weight了！

2.3 关于屏幕适配的问题

都知道Android屏幕适配真的是一件非常头疼的事情，其实这个控件能帮我们解决相当大的一部分问题；一般我的做法是使用layout_constraintXXX_percent直接把控件按照百分比进行相应的计算！能解决一部分的适配问题，但是内部的自己没有办法解决，需要你自己去解决！！！！

基本上知道了上面这些，对于这个控件的使用就可以非常轻松了！！！不知道还有没有什么落下的，如果有落下的我想起来在进行补充，如果你有什么问题也可以给我留言，我看到了一定及时回复你！！！
