1. 概述

本文主要分享 NettyRoutingFilter 的代码实现。

NettyRoutingFilter ，Netty 路由网关过滤器。其根据 http:// 或 https:// 前缀( Scheme )过滤处理，使用基于 Netty 实现的 HttpClient 请求后端 Http 服务。

NettyWriteResponseFilter ，与 NettyRoutingFilter 成对使用的网关过滤器。其将 NettyRoutingFilter 请求后端 Http 服务的响应写回客户端。

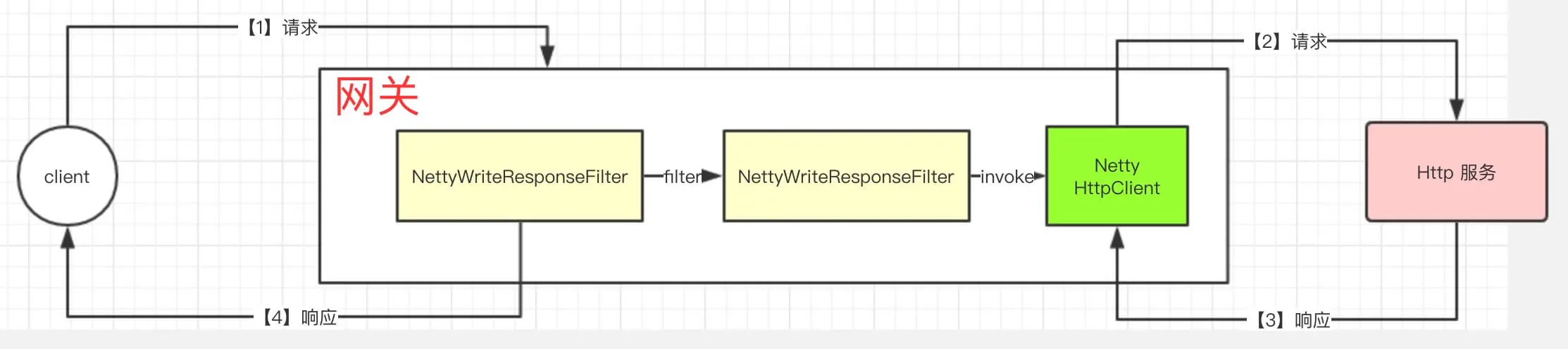

大体流程如下：

另外，Spring Cloud Gateway 实现了 WebClientHttpRoutingFilter / WebClientWriteResponseFilter ，功能上和 NettyRoutingFilter / NettyWriteResponseFilter 相同，差别在于基于 org.springframework.cloud.gateway.filter.WebClient 实现的 HttpClient 请求后端 Http 服务。在《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.8) 之 WebClientHttpRoutingFilter》，我们会详细解析。

推荐 Spring Cloud 书籍：

请支持正版。下载盗版，等于主动编写低级 BUG 。
程序猿DD —— 《Spring Cloud微服务实战》
周立 —— 《Spring Cloud与Docker微服务架构实战》
两书齐买，京东包邮。

推荐 Spring Cloud 视频：

2. NettyRoutingFilter

org.springframework.cloud.gateway.filter.NettyRoutingFilter ，Netty 路由网关过滤器。

构造方法，代码如下：

public class NettyRoutingFilter implements GlobalFilter, Ordered {

	private final HttpClient httpClient;

	public NettyRoutingFilter(HttpClient httpClient) {
		this.httpClient = httpClient;
	}

}

httpClient 属性，基于 Netty 实现的 HttpClient 。通过该属性，请求后端的 Http 服务。

#getOrder() 方法，代码如下：

@Override
public int getOrder() {
    return Ordered.LOWEST_PRECEDENCE;
}

返回顺序为 Integer.MAX_VALUE 。在《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.1) 之 GatewayFilter 一览》「3. GlobalFilter」，我们列举了所有 GlobalFilter 的顺序。

#filter(ServerWebExchange, GatewayFilterChain) 方法，代码如下：

 1: @Override
 2: public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
 3: 	// 获得 requestUrl
 4: 	URI requestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR);
 5:
 6: 	// 判断是否能够处理
 7: 	String scheme = requestUrl.getScheme();
 8: 	if (isAlreadyRouted(exchange) || (!scheme.equals("http") && !scheme.equals("https"))) {
 9: 		return chain.filter(exchange);
10: 	}
11:
12: 	// 设置已经路由
13: 	setAlreadyRouted(exchange);
14:
15: 	ServerHttpRequest request = exchange.getRequest();
16:
17: 	// Request Method
18: 	final HttpMethod method = HttpMethod.valueOf(request.getMethod().toString());
19:
20: 	// 获得 url
21: 	final String url = requestUrl.toString();
22:
23: 	// Request Header
24: 	final DefaultHttpHeaders httpHeaders = new DefaultHttpHeaders();
25: 	request.getHeaders().forEach(httpHeaders::set);
26:
27: 	// 请求
28: 	return this.httpClient.request(method, url, req -> {
29: 		final HttpClientRequest proxyRequest = req.options(NettyPipeline.SendOptions::flushOnEach)
30: 				.failOnClientError(false) // // 是否请求失败，抛出异常
31: 				.headers(httpHeaders);
32:
33: 		// Request Form
34: 		if (MediaType.APPLICATION_FORM_URLENCODED.includes(request.getHeaders().getContentType())) {
35: 			return exchange.getFormData()
36: 					.flatMap(map -> proxyRequest.sendForm(form -> {
37: 						for (Map.Entry<String, List<String>> entry: map.entrySet()) {
38: 							for (String value : entry.getValue()) {
39: 								form.attr(entry.getKey(), value);
40: 							}
41: 						}
42: 					}).then())
43: 					.then(chain.filter(exchange));
44: 		}
45:
46: 		// Request Body
47: 		return proxyRequest.sendHeaders() //I shouldn't need this
48: 				.send(request.getBody()
49: 						.map(DataBuffer::asByteBuffer) // Flux<DataBuffer> => ByteBuffer
50: 						.map(Unpooled::wrappedBuffer)); // ByteBuffer => Flux<DataBuffer>
51: 	}).doOnNext(res -> {
52: 		ServerHttpResponse response = exchange.getResponse();
53: 		// Response Header
54: 		// put headers and status so filters can modify the response
55: 		HttpHeaders headers = new HttpHeaders();
56: 		res.responseHeaders().forEach(entry -> headers.add(entry.getKey(), entry.getValue()));
57: 		response.getHeaders().putAll(headers);
58:
59: 		// Response Status
60: 		response.setStatusCode(HttpStatus.valueOf(res.status().code()));
61:
62: 		// 设置 Response 到 CLIENT_RESPONSE_ATTR
63: 		// Defer committing the response until all route filters have run
64: 		// Put client response as ServerWebExchange attribute and write response later NettyWriteResponseFilter
65: 		exchange.getAttributes().put(CLIENT_RESPONSE_ATTR, res);
66: 	}).then(chain.filter(exchange));
67: }

第 4 行：获得 requestUrl 。
第 7 至 10 行：判断 ForwardRoutingFilter 是否能够处理该请求，需要满足两个条件：
- http:// 或者 https:// 前缀( Scheme ) 。
- 调用 ServerWebExchangeUtils#isAlreadyRouted(ServerWebExchange) 方法，判断该请求暂未被其他 Routing 网关处理。代码如下：
```
public static boolean isAlreadyRouted(ServerWebExchange exchange) {
    return exchange.getAttributeOrDefault(GATEWAY_ALREADY_ROUTED_ATTR, false);
}
```
  - x

第 13 行：设置该请求已经被处理。代码如下：

public static void setAlreadyRouted(ServerWebExchange exchange) {
    exchange.getAttributes().put(GATEWAY_ALREADY_ROUTED_ATTR, true);
}

第 18 行：创建 Netty Request Method 对象。request#getMethod() 返回的不是 io.netty.handler.codec.http.HttpMethod ，所以需要进行转换。
第 21 行：获得 url 。
第 24 至 25 行：创建 Netty Request Header 对象( io.netty.handler.codec.http.DefaultHttpHeaders )，将请求的 Header 设置给它。
——— 第 28 至 50 行：调用 HttpClient#request(HttpMethod, String, Function) 方法，请求后端 Http 服务。
第 29 至 31 行：创建 Netty Request 对象( reactor.ipc.netty.http.client.HttpClientRequest )。
- 第 29 行：TODO 【3024】 NettyPipeline.SendOptions::flushOnEach
- 第 30 行：设置请求失败( 后端服务返回响应状体码 >= 400 )时，不抛出异常。相关代码如下：
```
// HttpClientOperations#checkResponseCode(HttpResponse response)
// ... 省略无关代码

if (code >= 400) {
	if (clientError) {
		if (log.isDebugEnabled()) {
			log.debug("{} Received Request Error, stop reading: {}",
					channel(),
					response.toString());
		}
		Exception ex = new HttpClientException(uri(), response);
		parentContext().fireContextError(ex);
		receive().subscribe();
		return false;
	}
	return true;
}
```
  - 通过设置 clientError = false ，第 51 行可以调用 Mono#doNext(Consumer) 方法，统一订阅处理返回的 reactor.ipc.netty.http.client.HttpClientResponse 对象。
- 第 31 行：设置 Netty Request 对象的 Header 。
第 34 至 44 行：【TODO 3025】目前是一个 BUG ，在 2.0.X 版本修复。见 FormIntegrationTests#formUrlencodedWorks() 单元测试的注释说明。
第 47 至 50 行：请求后端的 Http 服务。
- 第 47 行：发送请求 Header 。
- 第 48 至 50 行：发送请求 Body 。其中中间的 #map(...) 的过程为 Flux<DataBuffer> => ByteBuffer => Flux<DataBuffer> 。
——— 第 51 至 65 行：请求后端 Http 服务完成，将 Netty Response 赋值给响应 response 。
第 53 至 57 行：创建 org.springframework.http.HttpHeaders 对象，将 Netty Response Header 设置给它，而后设置回给响应 response 。
第 60 行：设置响应 response 的状态码。
第 65 行：设置 Netty Response 到 CLIENT_RESPONSE_ATTR 。后续 NettyWriteResponseFilter 将 Netty Response 写回给客户端。
——— 第 66 行：提交过滤器链继续过滤。

3. NettyWriteResponseFilter

org.springframework.cloud.gateway.filter.NettyWriteResponseFilter ，Netty 回写响应网关过滤器。

#getOrder() 方法，代码如下：

public static final int WRITE_RESPONSE_FILTER_ORDER = -1;

@Override
public int getOrder() {
    return WRITE_RESPONSE_FILTER_ORDER;
}

返回顺序为 -1 。在《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.1) 之 GatewayFilter 一览》「3. GlobalFilter」，我们列举了所有 GlobalFilter 的顺序。

#filter(ServerWebExchange, GatewayFilterChain) 方法，代码如下：

 1: @Override
 2: public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
 3: 	// NOTICE: nothing in "pre" filter stage as CLIENT_RESPONSE_ATTR is not added
 4: 	// until the WebHandler is run
 5: 	return chain.filter(exchange).then(Mono.defer(() -> {
 6: 	    // 获得 Response
 7: 		HttpClientResponse clientResponse = exchange.getAttribute(CLIENT_RESPONSE_ATTR);
 8: 		// HttpClientResponse clientResponse = getAttribute(exchange, CLIENT_RESPONSE_ATTR, HttpClientResponse.class);
 9: 		if (clientResponse == null) {
10: 			return Mono.empty();
11: 		}
12: 		log.trace("NettyWriteResponseFilter start");
13: 		ServerHttpResponse response = exchange.getResponse();
14:
15: 		// 将 Netty Response 写回给客户端。
16: 		NettyDataBufferFactory factory = (NettyDataBufferFactory) response.bufferFactory();
17: 		//TODO: what if it's not netty
18: 		final Flux<NettyDataBuffer> body = clientResponse.receive()
19: 				.retain() // ByteBufFlux => ByteBufFlux
20: 				.map(factory::wrap); // ByteBufFlux  => Flux<NettyDataBuffer>
21: 		return response.writeWith(body);
22: 	}));
23: }

第 5 行：调用 #then(Mono) 方法，实现 After Filter 逻辑。
第 7 至 11 行：从 CLIENT_RESPONSE_ATTR 中，获得 Netty Response 。
第 15 至 21 行：将 Netty Response 写回给客户端。因为 org.springframework.http.server.reactive#writeWith(Publisher<? extends DataBuffer>) 需要的参数类型是 Publisher<? extends DataBuffer> ，所以【第 18 至 20 行】的转换过程是 ByteBufFlux => Flux<NettyDataBuffer> 。
- 第 19 行：TODO 【3024】ByteBufFlux#retain()

666. 彩蛋

知识星球

下一篇《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.8) 之 WebClientHttpRoutingFilter》走起！
