前言

“性能优化“相信是每个程序员都关心的问题，在实际工作中也常会对系统做优化。关于性能优化有两个问题很值得探讨：

  • HOW：影响性能的因素很多，该从何入手？找到需要优化的点后，如何进行优化？
  • WHY：优化后为什么能提升性能？为什么有些优化点更值得做？

至于WHAT，我认为是不言而喻的，性能优化的终极目标只有两点：QPS和RT，可以说所有优化最终都是为了这两个指标。

本文讨论的核心内容是几个与性能相关的公式，比如QPS公式、RT公式、线程数公式等。熟悉这几个公式能让我们抓住系统性能的底层逻辑，有助于在实践过程中对症下药。这些公式在一些性能相关的书籍里都有出现，公式提供了很好的理论支持，但关于如何实践的文章并不多。

本文先对公式进行简单推导和验证，熟悉的同学可以跳过这部分。

  • 针对HOW：本文会通过一个线上应用的优化案例，尝试探讨出一套可参照的实践流程。
  • 针对WHY：在公式验证和实践中，对实际优化结果结合公式进行定量计算，解释类似如下问题——为什么做了一个优化，QPS能提升100或者50%？

PS：个人水平有限，难免出现纰漏，欢迎指正。

公式推导

本小节对几个核心公式进行简单推导，帮助尚不太了解的同学弄清来龙去脉。

QPS和RT

前文提到，QPS和RT是性能优化的终极目标。其中QPS(Query per second)描述了单位时间内系统的吞吐量，而RT长短则反应了接口响应速度。提升QPS能帮助我们利用更少的机器资源扛住更多的流量，而降低RT能提升用户体验。

单线程QPS公式

image.png | left | 195x62

在单线程下，这个公式永远正确。而我们的系统都是多线程的，所以我们需要知道多线程的QPS如何计算。

多线程QPS公式

很简单，就是单线程的QPS * 线程数：
image.png | center | 830x90

可以看到，多线程下的QPS和两个因素相关：RT和线程数，接下里分别讨论下RT和线程数。

RT公式

RT一般可分为客户端RT和服务端RT，客户端RT包含浏览器发出请求—》服务器处理—》请求报文返回三个阶段。
两者关系如下：
客户端RT = 服务端RT + 2*网络耗时

网络耗时可以通过CDN、专线等方式减小，我们重点关注下服务端RT。

一个请求打到服务器上，会由一个线程来承载，同步模型下，而线程从创建到退出的过程，就是一次请求的处理过程。而线程从创建到退出的状态流转，涉及到多线程的调度，这里简单说明下线程的调度。

线程调度

在Linux/Windows上，从JDK1.2开始，JVM线程直接绑定一个内核线程(1:1模型)，由系统内核的调度器来调度，在内核看来，内核线程和进程没有区别。对于java这类非实时进程，Linux的调度策略是基于优先级的抢占式调度。

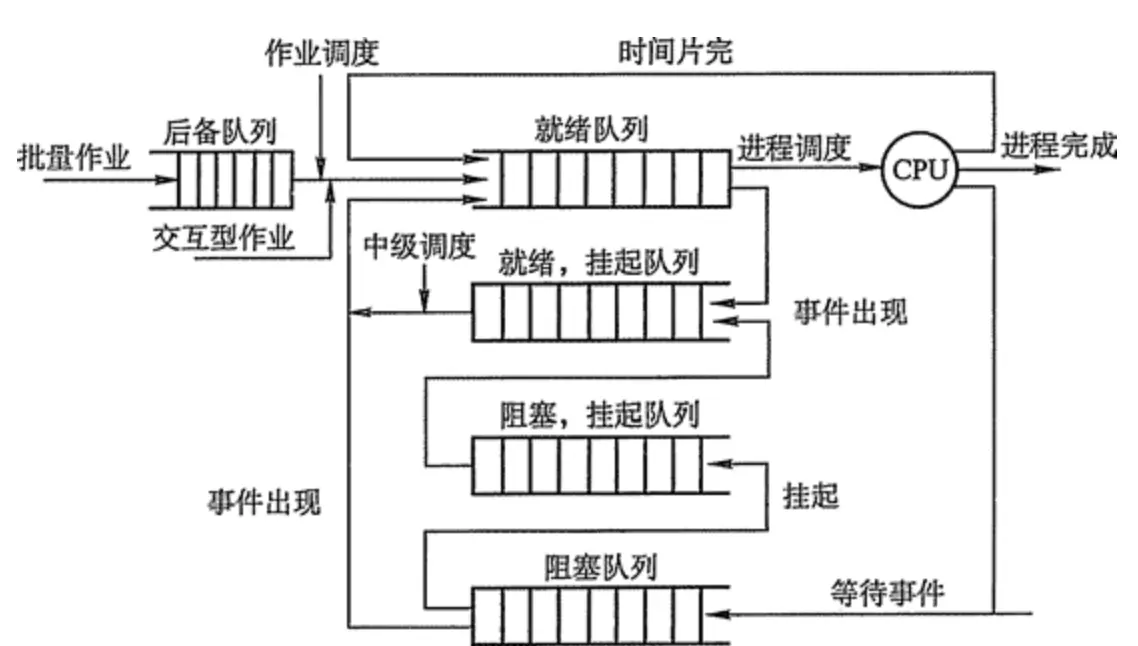

系统将CPU时间切分成多个时间片，从就绪队列中，选取一个就绪的进程，为其分配时间片执行，可能有三种结果：

  • 时间片耗尽前，进程执行完毕，任务退出。
  • 时间片耗尽，进程仍未执行完毕，返回就绪队列，等待调度。
  • 进程执行过中遇到阻塞事件，放弃时间片，进入阻塞队列，等待事件返回，再进入就绪队列，等待调度。

image.png | left | 538x307

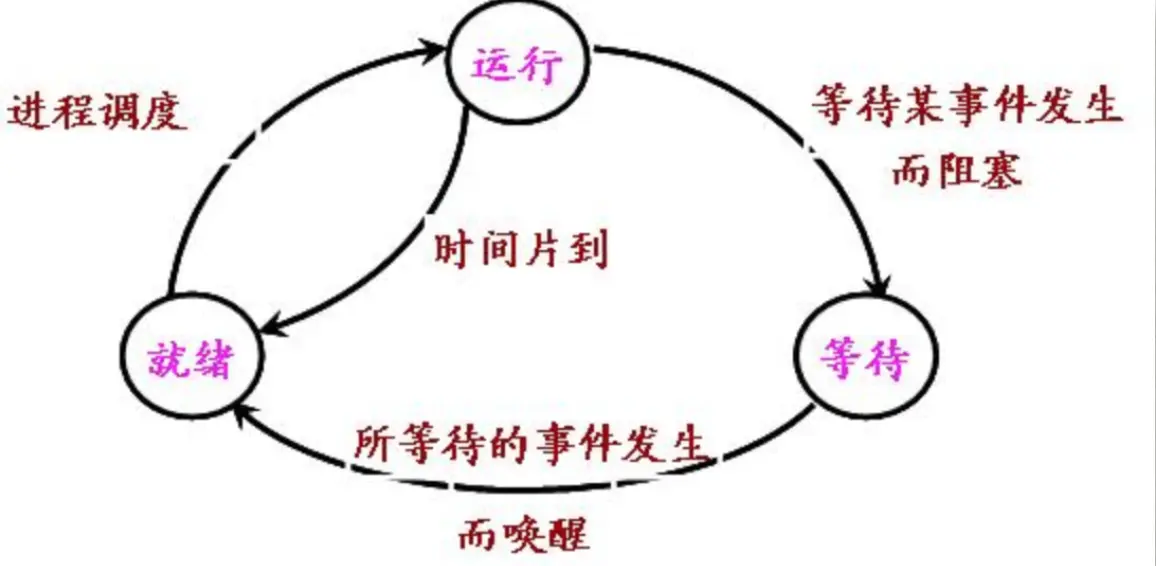

根据上述过程，进程有以下几种基本状态：创建、运行、等待（阻塞）、就绪、销毁。转换关系如下：

image.png | left | 379x188

讲了这么多，根据上述状态可知，服务器RT由运行态耗时和非运行态耗时(创建、阻塞、就绪、销毁）组成，使用线程池的情况下，可以忽略创建和销毁的时间，得到公式如下：

image.png | center | 531x46
CPUTime描述了需要CPU时间片的运行时间，WaitTime描述了阻塞的实际，而ReadyTime描述了就绪队列中等待调度的时间。
公式意义：RT和三个变量有关，分别是优化其中任意一项，都能减小RT。

最佳线程数公式

前面讲述了RT公式，接下来推导线程数该设置为多少？

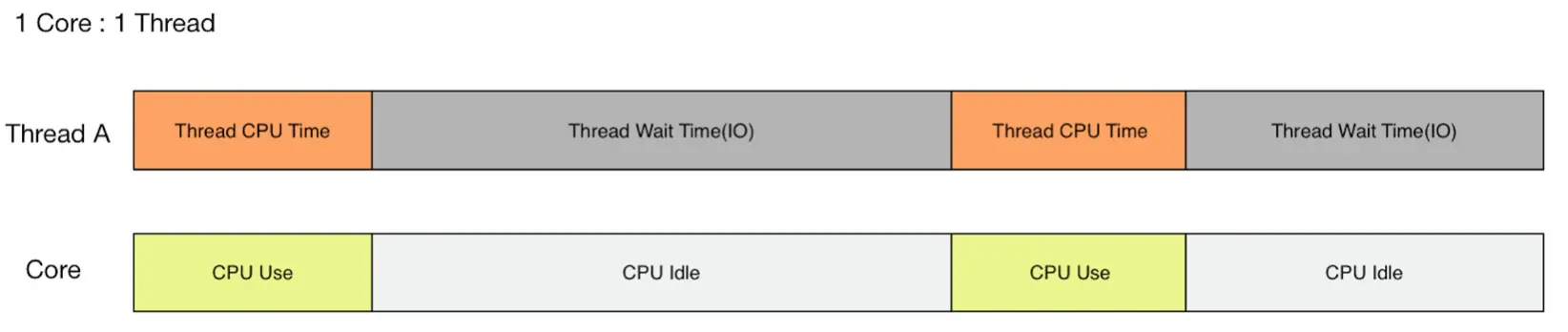

  1. 以单核单线程为例，假设线程(Thread A)执行过程中，有部分时间在做阻塞IO，那么从线程和CPU的视角来看一个时间段的线程状态和CPU使用情况，如下图，可以发现，CPU有相当一段时间，处于闲置状态，未能充分利用。

image.png | center | 830x175

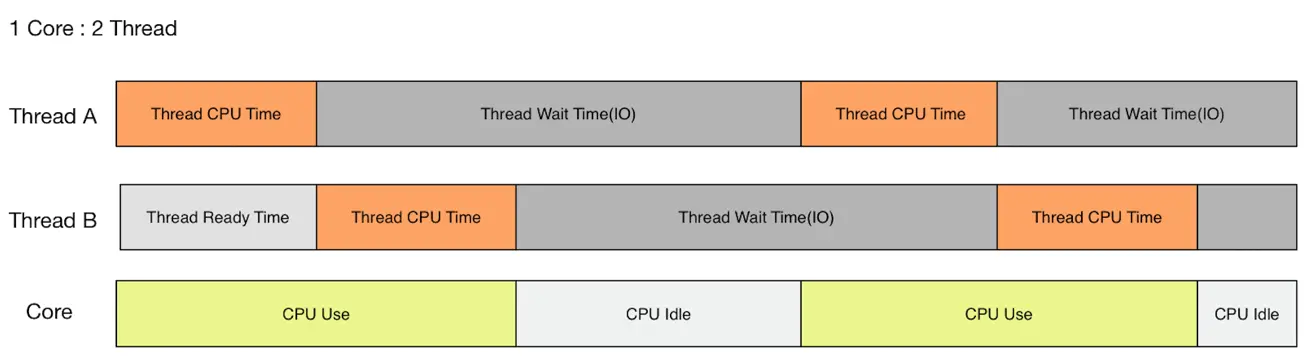

  1. 同样单核的情况下，尝试增加一个线程B，做同样的事，根据前面线程的调度模型与DMA，线程和CPU情况如图。在CPU未达到满负荷情况下，线程数增加一倍，理论上QPS和CPU利用率提升了一倍。

image.png | center | 830x229

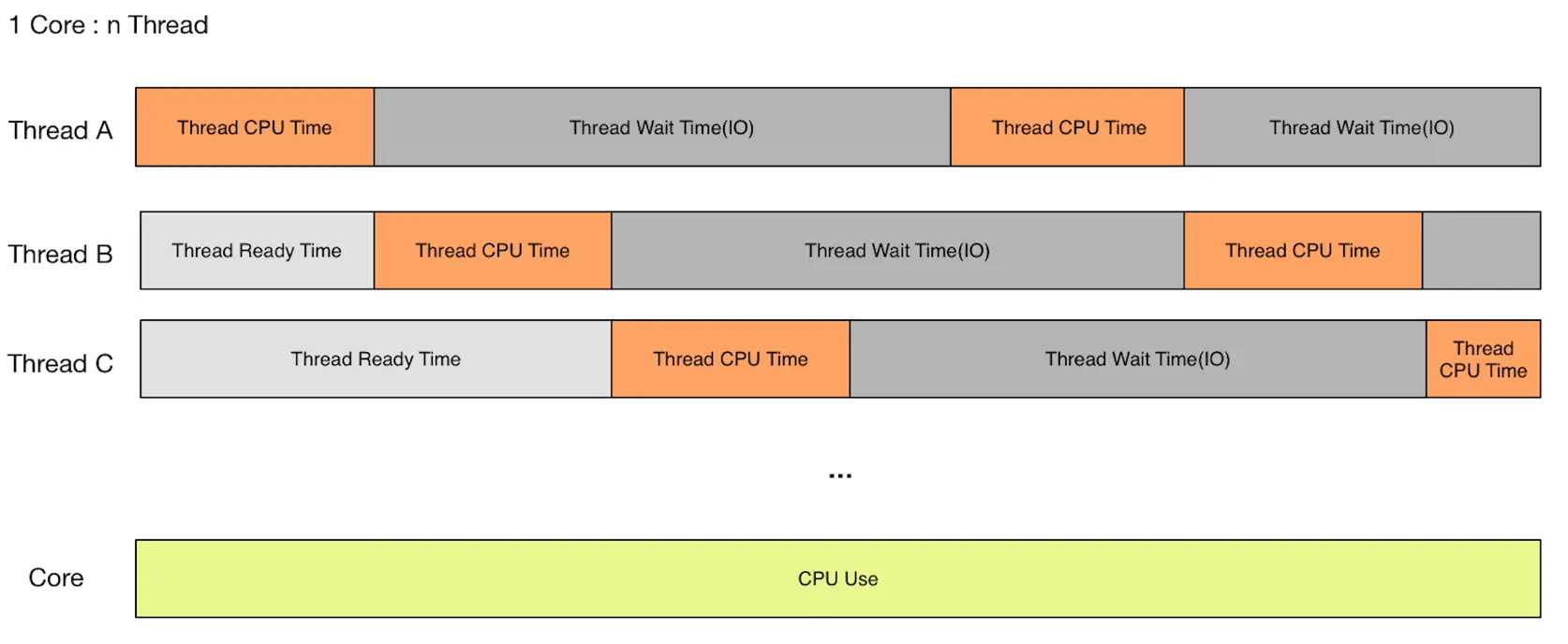

  1. 继续增加线程数，可以发现，当达到某个临界值之后，CPU等待阻塞的空闲时间能被完全利用。

image.png | center | 830x341
根据前面的推导，在同步模型下，最佳线程数定义：刚好消耗完线程阻塞时间的线程数临界值

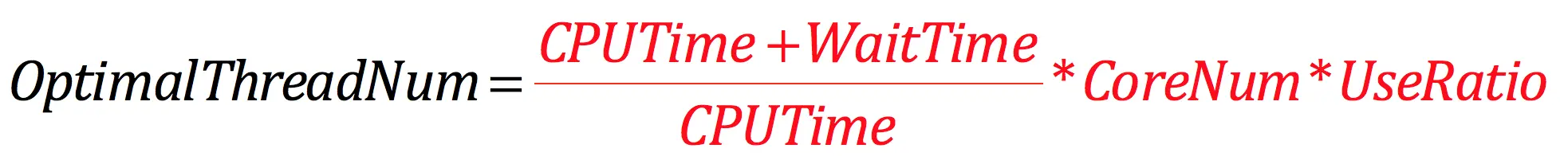

在多核的情况下，在《Programming Concurrency on the JVM》一书中，描述最佳线程数=核心数 / (1-阻塞系数)，其中阻塞系数=阻塞时间／(阻塞时间+线程CPU时间)，代入可得：

image.png | center | 830x86
其中UseRatio代表CPU使用率，在系统有其他瓶颈(IO、网卡、内存、锁等)时，利用率很难达到90%以上，这需要先解决瓶颈问题。
公式意义：线程不够，无法充分利用CPU的空闲资源，导致实际QPS上不去，线程过多会引起就绪队列变长，CPU频繁调度导致线程等待cpu时间片变长，进而影响RT，线程数存在一个最佳的线程数临界值。

最大QPS公式

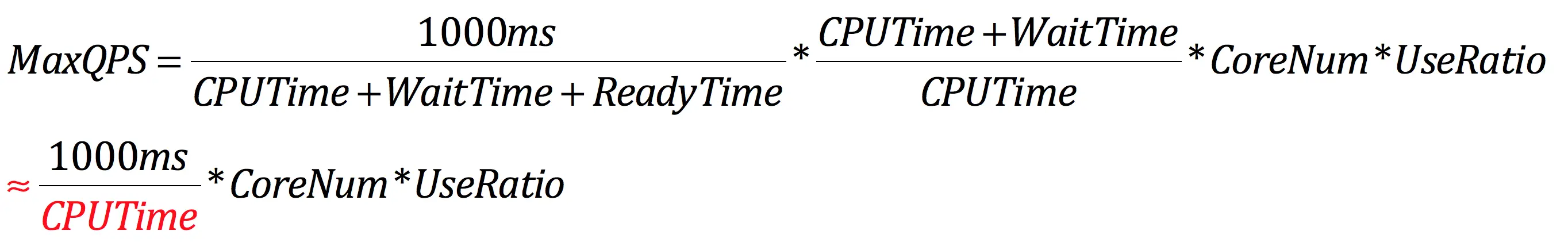

根据多线程的QPS公式可知，最佳线程数下，系统具有最大QPS。分别代入RT公式和最佳线程数公式：

image.png | center | 830x130

这里假设最佳线程数下，线程几乎不需要等待调度，即ReadyTime=0。
公式意义：理论上，系统的最大QPS和线程CPU计算时间成反比，和线程阻塞时间无关，提升QPS需要减小CPU计算时间。另外，考虑上下文切换开销、CPU利用率、STW等因素，实际QPS会小于理论值。

公式因子

CPU Time由算法和数据结构决定，会影响RT和最大QPS值，反应线程拿到时间片后，需要执行的时间。
Wait Time在应用中主要表现为线程wait(park,sleep)或者IO耗时，很大程度决定了RT和需要的线程数。
Ready Time主要由线程数与核心数决定，在线程数<最佳线程数时，可以忽略不计。当线程数超过最佳线程数，随线程数的增加而增加，影响线程RT。
ThreadNum由阻塞系数决定。当线程数过大，会导致一些问题，比如大量上下文切换导致CPU资源浪费、虚拟机开销，对于JVM，线程RT变长后也会带来更多的GC，GC伴随的STW会降低线程效率。

公式验证

前面进行了公式的简单推导，停留在理论阶段的知识还不算知识，下面通过一个简单实验来模拟下CPU+Wait(IO)场景进行测试，来验证下公式在实际环境下的适用性。

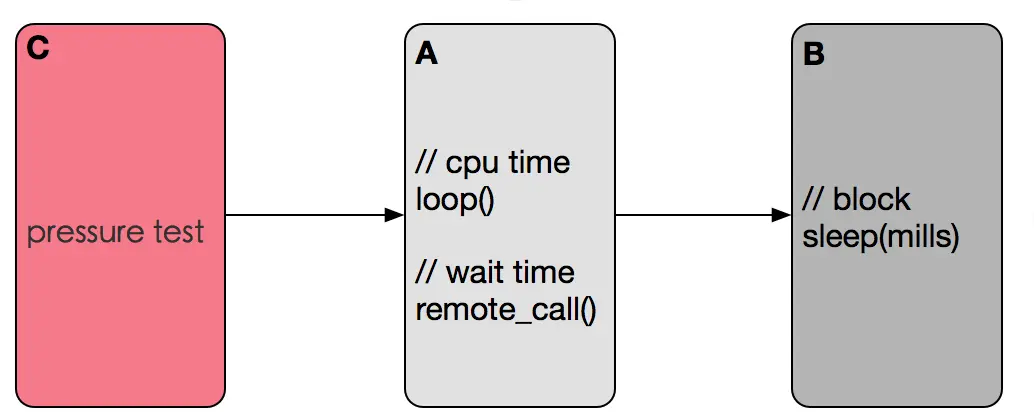

实验概述

A（模拟目标应用）：内部通过循环模拟一段时间CPU计算，再http调用B提供的服务模拟远程IO，然后返回
B（模拟远程服务）：服务内部休眠一定时间后返回
C（压测机）：通过Apache BenchMarking或者amazon对A进程压测，形成报告
机器配置：8C16G VM(JVM opts -Xms10g -Xmx10g -Xmn4g -XX:SurvivorRatio=5)
image.png | center | 830x337

实验场景

设计了三组实验场景：

  • 参照组：CPU Time=100ms , Wait Time=400ms ,  线程数从1增至150
  • IO优化组：CPU Time=100ms , Wait Time=200ms ,  线程数从1增至150
  • CPU优化组：CPU Time=50ms , Wait Time=400ms ,  线程数从1增至150

其中参照组用于纵向比较线程数、QPS、CPUTime、WaitTime、CPU使用率等因素之间的关系。
另外IO优化组和CPU优化组用于模拟分别对IO和CPUTime进行优化，三组横行比较优化后的效果

参照组结果

根据公式计算可得：

  • 最佳线程数=(100ms+400ms)/100ms*8=40
  • 理论最大QPS=1000ms/100ms*8=80

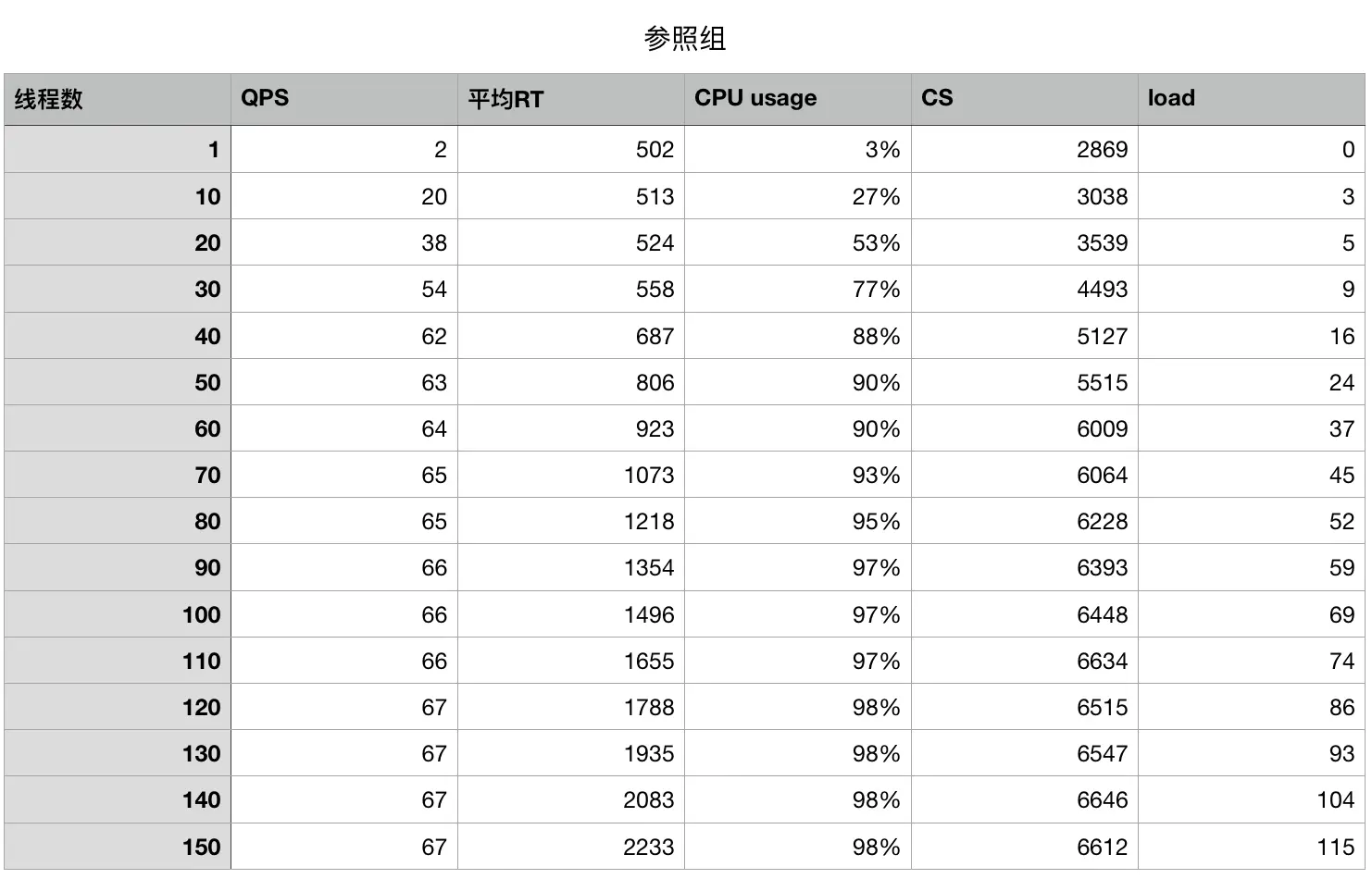

实验结果如下
image.png | center | 830x532
这里主要记录了不同线程数下，QPS、RT、CPU-user使用率、上下文切换(CS)、load几个数值。其中在150线程时，CS最大值接近7000/s，带来的系统开销基本可以忽略。对于其他几个下面我对数据绘制了几个线图，方便查看趋势：

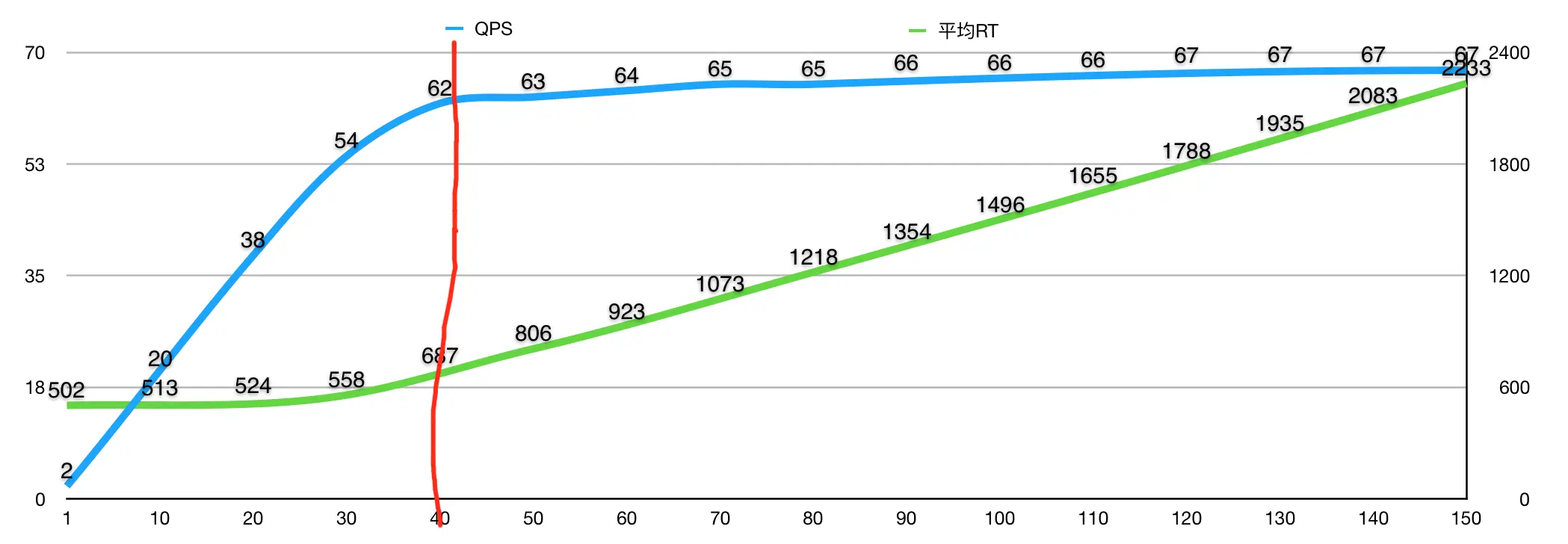

线程数-QPS-RT图（红线部分是理论最佳线程数）
image.png | center | 830x288
上图所示：

  • 当线程数小于40（最佳线程数）时，随线程数增大，QPS呈线性上升，RT缓慢上涨。
  • 当线程数大于40时，随线程数增大，QPS提升不大，RT呈线性上升。

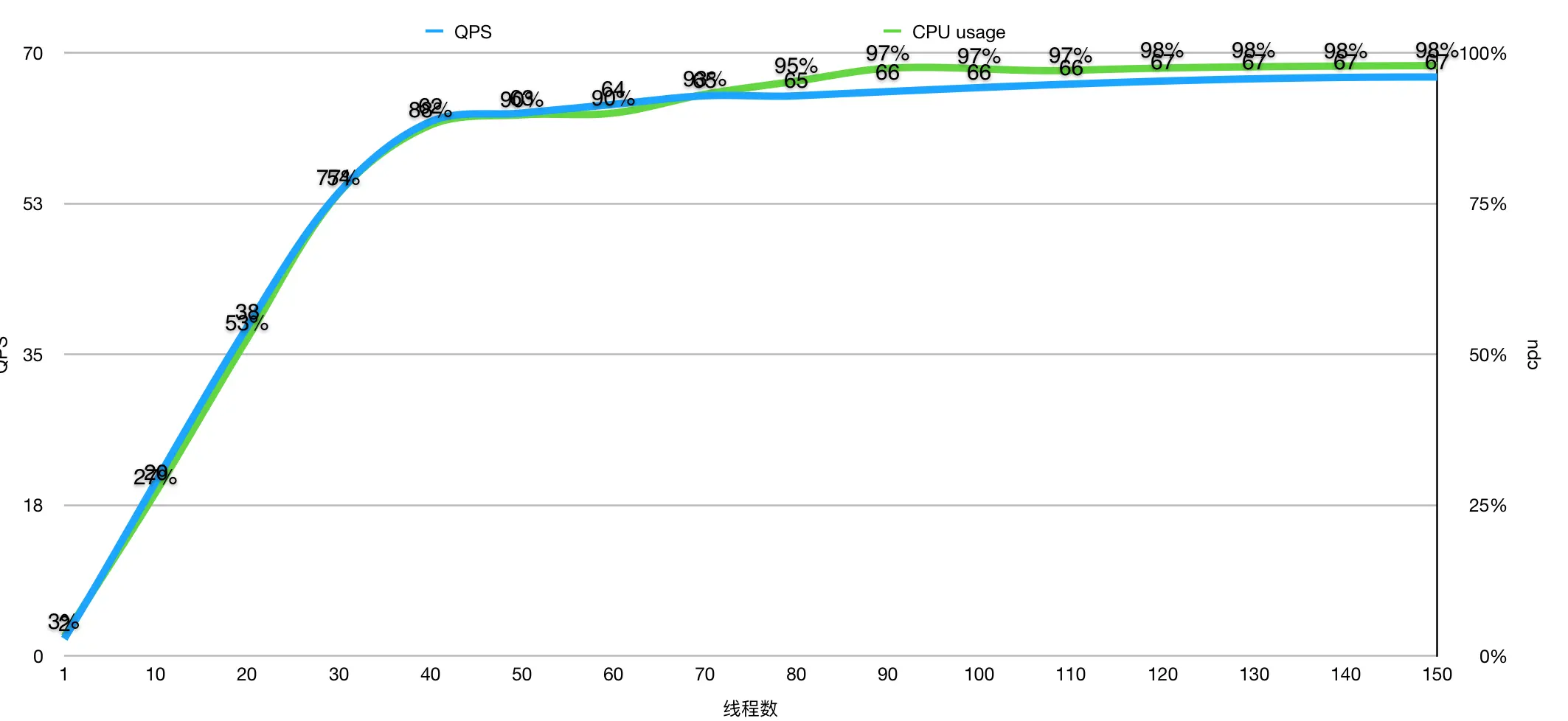

线程数-QPS-CPU使用率图
image.png | center | 830x381
上图所示：

  • 随着线程数增大，CPU(user)使用率线性上升，同时QPS也呈线性上升
  • 当线程数达到40时，CPU使用率接近90%，CPU和QPS缓慢提升。

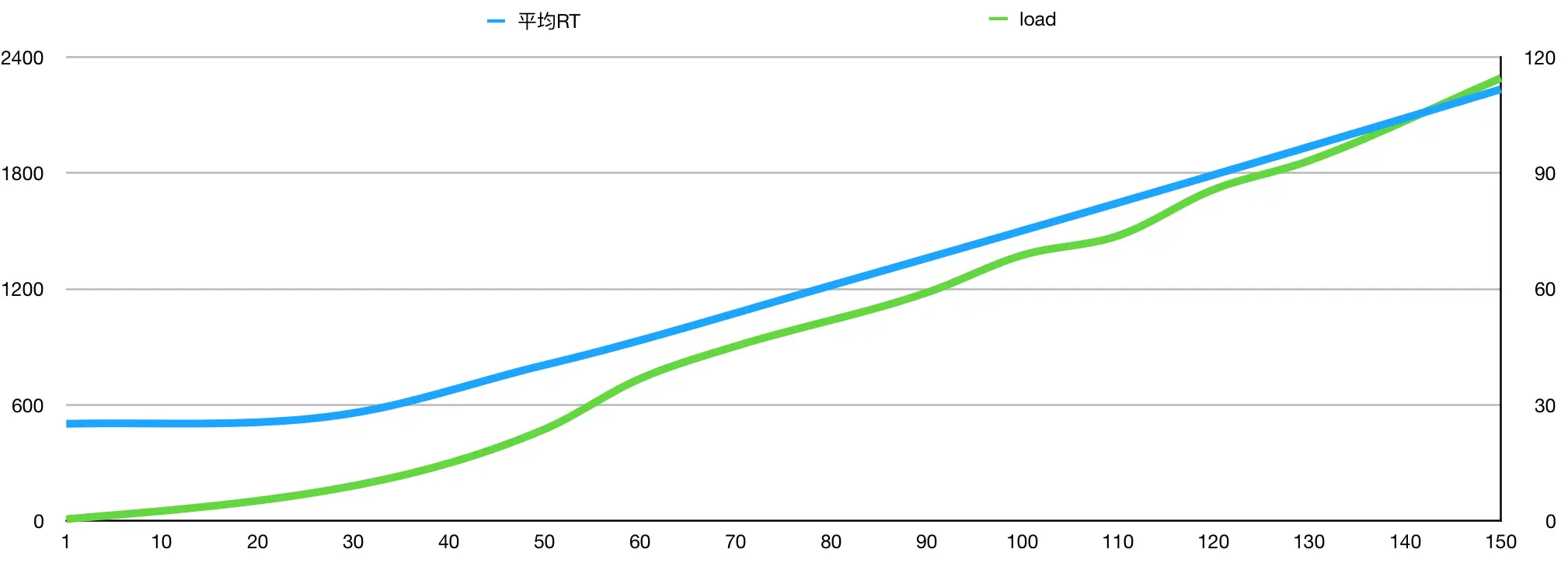

线程数-RT-load图
image.png | center | 830x301
上图所示：

  • 线程数在接近40前，load和RT缓慢上涨
  • 超过40后，load和RT成线性上涨

实验小结

通过压测的现象，结合公式我们可以得到几个结论：

  • 线程数小于最佳线程数时，CPU尚未充分利用，调度良好，增加线程数可以提升CPU使用率，进而提升QPS，RT基本不变。
  • 线程数达到最佳线程数时，CPU充分利用，此时QPS接近最大值。RT和QPS处于最佳平衡点。
  • 线程数超过最佳线程数时，CPU已经饱和，QPS基本不再提升，因为CPU调度加剧，RT拉长。实际RT=实际线程数/最佳线程数*理论RT
  • QPS实际和CPU使用率成正相关，RT增长和load成正相关。

优化组横向对比

分别对IO和CPU time优化后，对QPS影响如何呢？由公式计算可得：

  • 参照组参数：CPU Time=100ms , Wait Time=400ms , RT=500ms , 推算最佳线程数=40，理论最大QPS=80
  • IO优化组参数：CPU Time=100ms , Wait Time=200ms , RT=250ms , 推算最佳线程数=24，理论最大QPS=80
  • CPU优化组参数：CPU Time=50ms , Wait Time=400ms , RT=450ms , 推算最佳线程数=72，理论最大QPS=160

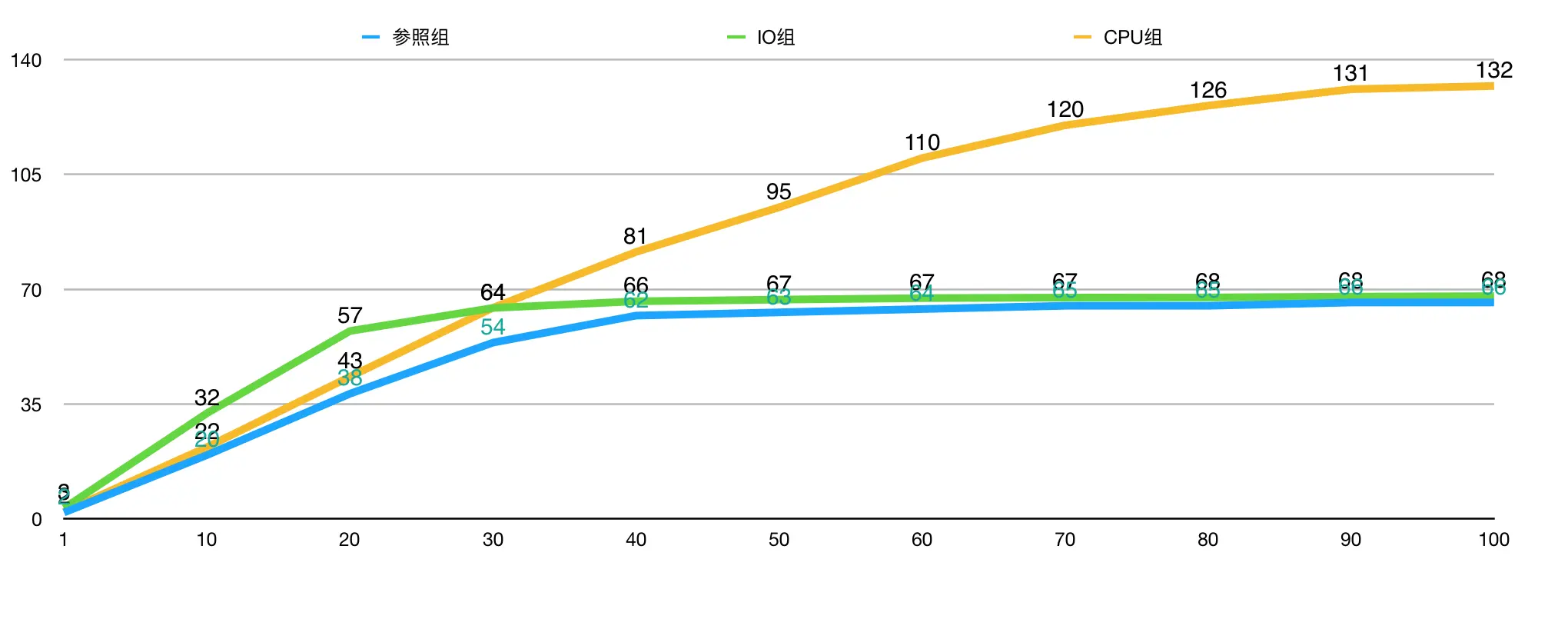

线程数-QPS三组对比图
image.png | center | 830x332
这里列出了三组场景压测的QPS结果：

  • IO优化对最大QPS没有提升（RT减小），但达到QPS最大值的线程数变少了。
  • CPUTime优化对最大QPS提升很大（RT减小），虽然单线程QPS提升不大，但最佳线程数变大，进而最大QPS值提升。
  • 对比发现，CPUTime减小一倍，QPS提升一倍，符合公式所述。

实验小结

  • 计算得到的理论最佳线程数和实际可能会有偏差，计算结果能指导一个大致区间，通过压测可以得到实际最佳线程数，两者不会相差太大。
  • 理论最大QPS是系统QPS的天花板，实际值会低于该值。原因是其他进程（非java）、串行逻辑、各种锁（比如线程池的队列锁）、GC等原因导致JVM对CPU的实际利用率（注意不是使用率）无法达到100%。
  • 通过实验，公式得到验证。本次实验场景的瓶颈是CPU，如果系统存在其他瓶颈，比如磁盘、网卡、依赖服务等，需要优先解决。

优化实践

上面两节，对公式进行了推导和实验验证，都还是在相对理论的环境下进行的。接下来，我们将探讨如何在实际对线上应用进行优化时该如何入手操作。

下面，我简单总结了对QPS和RT优化的实践流程，并以一个线上应用的优化案例，来具体说明流程如何进行。

QPS优化流程

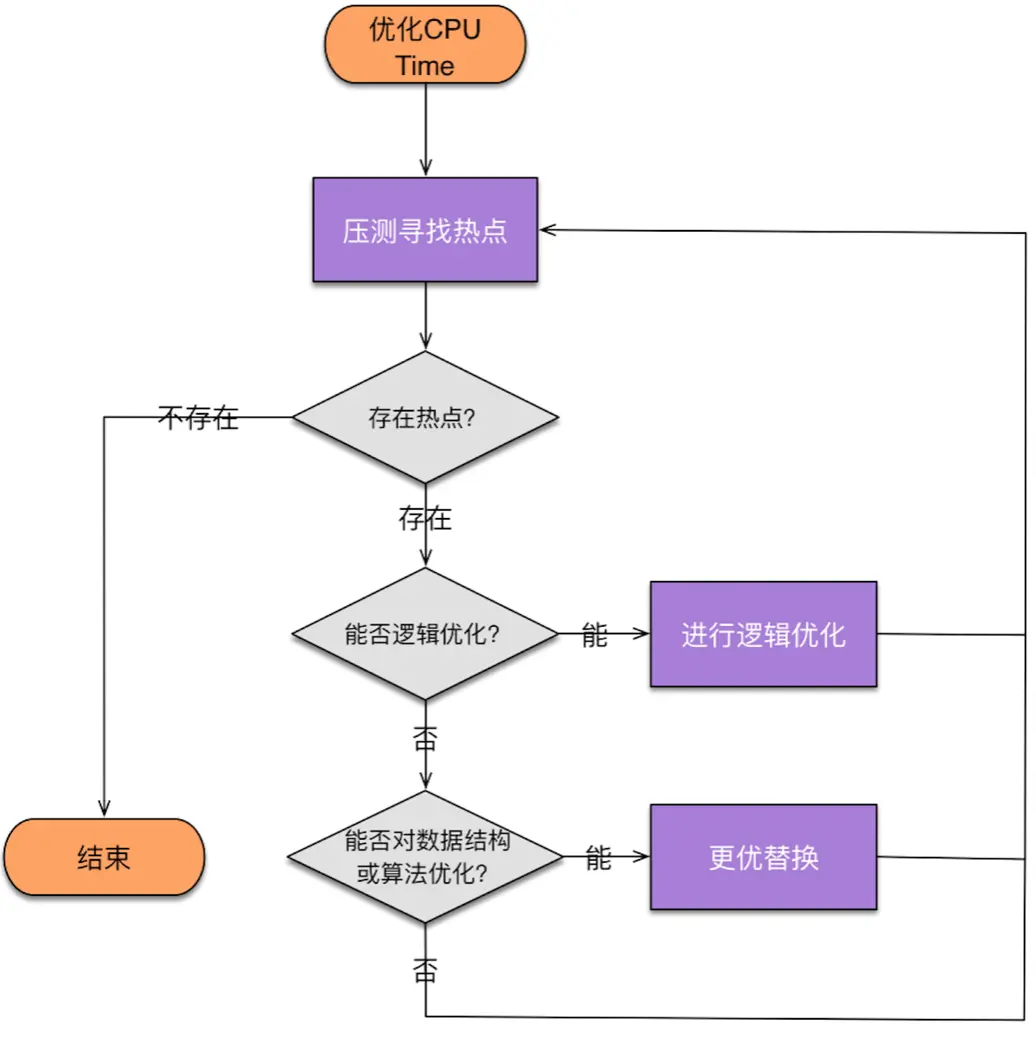

根据前面推论可知，提升QPS的最佳方式是减小CPU计算时间，下图描述了优化CPU Time的流程。
image.png | center | 587x592

  • 热点发现：通过压测工具将系统压到一个较高水位，然后通过Profiler工具分析系统热点。

    • 压测工具：amazon,csp,ab,jmeter
    • Profiler工具：zprofiler,aia(Live Profiler),bianque,jprofiler,perf
  • 逻辑优化：需要梳理链路和理解代码逻辑，去掉冗余逻辑或减小耗时逻辑。
  • 更优替换：不需要理解整个代码逻辑，对局部进行效率更高的数据结构或者算法替换，比如数组&

链表、排序算法、序列化算法等

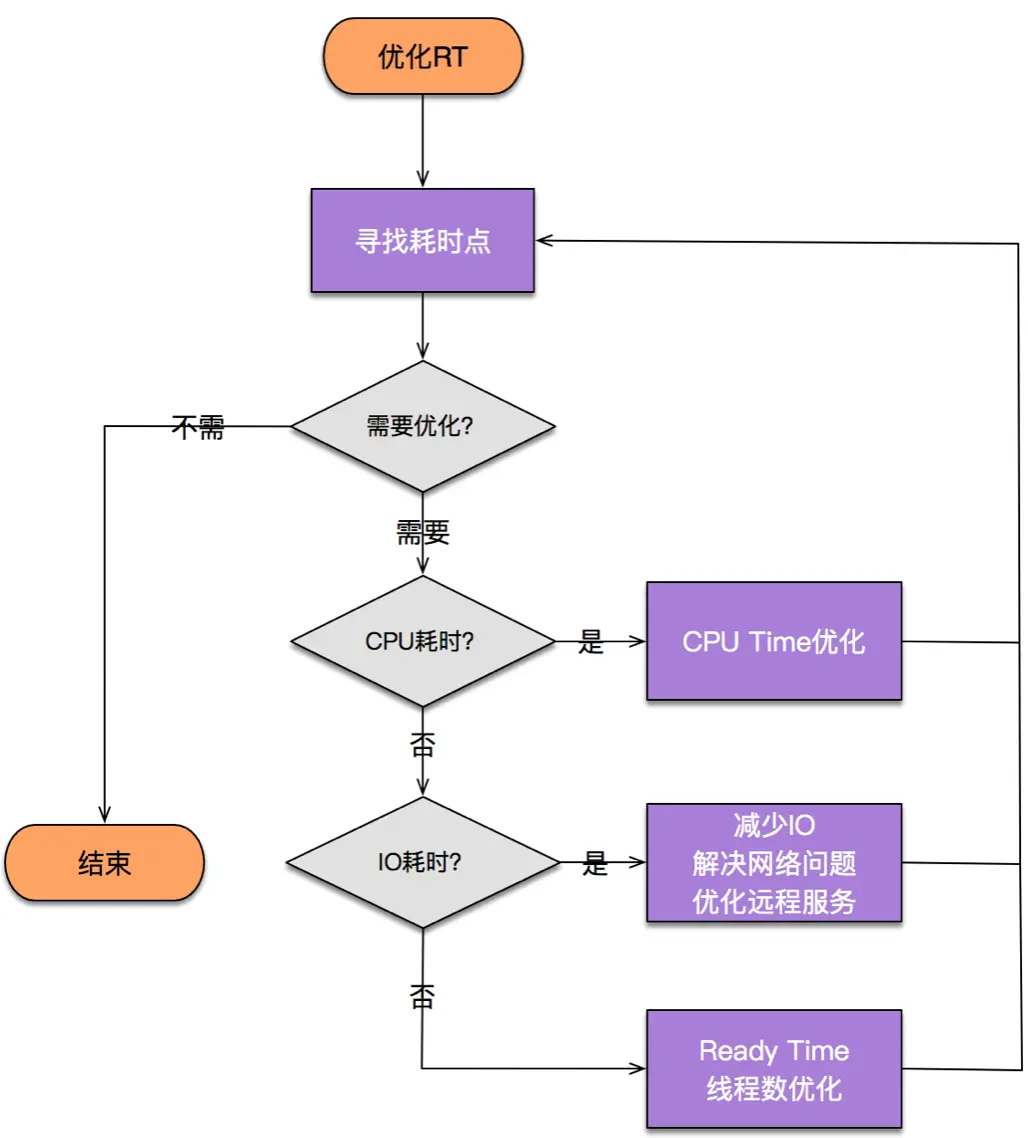

RT优化流程

rt根据前面公式可知，有三个因子相关，我们可以利用工具依次排查，找到原因并优化

image.png | center | 495x548

  • 方法耗时工具：arthas的trace方法(方法内堆栈粒度),eagleeye(服务粒度),jprofiler等
  • CPU Time优化：参照上述流程
  • IO Time优化：合并IO、减少IO内容、优化网络链路、减小下游服务RT等
  • Ready Time优化：主要通过设置合理的线程数减小

优化案例

本小节将以一个线上应用的核心接口优化过程作为案例，重点讨论实践过程中，如何利用工具进行热点探查和性能优化，并利用公式对优化结果进行定量计算，搞清楚为什么做了一个优化，QPS能提升一倍。

摸底压测

背景：接口的主要功能是渲染页面，页面由多个模块组成，程序循环调用模块源码（java代码）拿到结果数据，拼装成页面数据。
机器配置：4C8G VM -Xmx4g -Xms4g -Xss512k -XX:MetaspaceSize=256m -XX:MaxMetaspaceSize=512m -Xmn2g -XX:MaxDirectMemorySize=1g -XX:SurvivorRatio=10

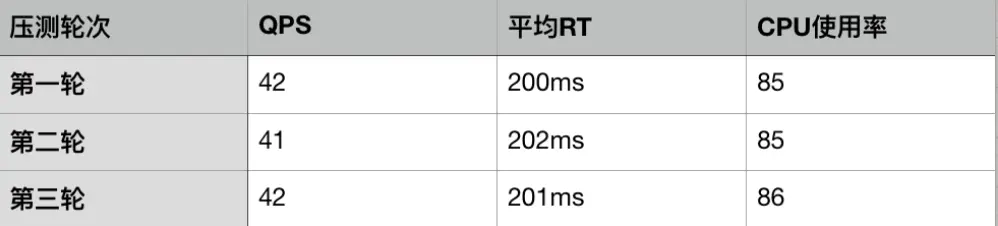

摸底压测结果
image.png | center | 830x187
摸底压测后拿到结果QPS=41，rt=200ms。整体来说QPS偏低，本次优化的核心目标就是提升QPS。

第一轮优化

既然要做QPS优化，那核心目标就是优化CPU Time。

热点优化

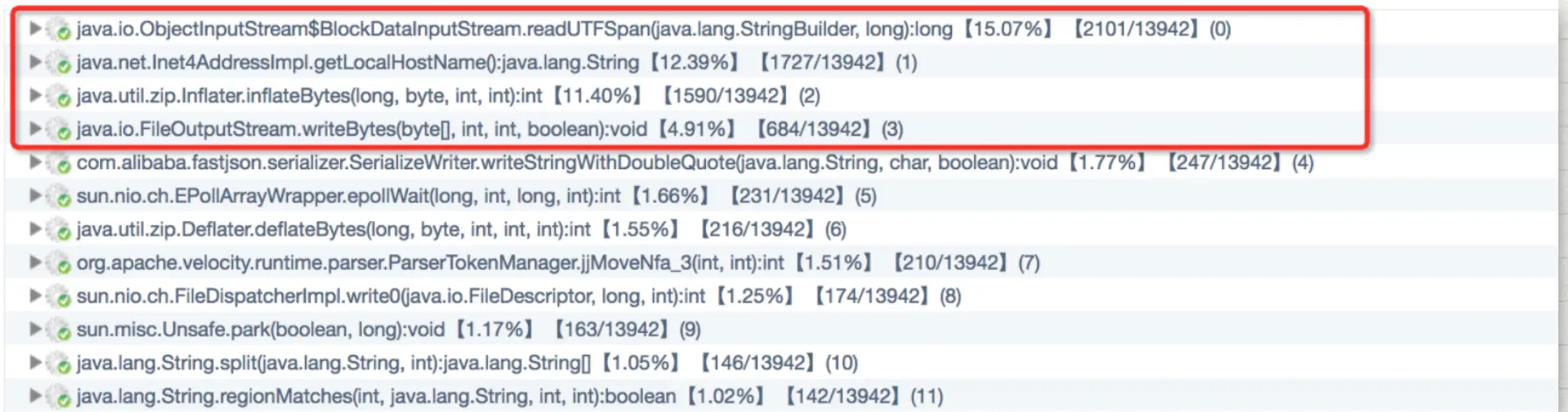

根据优化流程，压测过程中，我通过Zprofiler(相关文档)查找系统热点，Zprofiler通过cpu占用百分比的方式，展示top热点的堆栈。系统热点如下：
image.png | center | 830x217
可见，前面4个热点占据43%的CPU Time，是本轮优化的优化重点。因为不同应用引起热点的原因各不一样，这里不展开讲述，仅简述下大致原因：

  • 1和3都和tair相关，分别是序列化(tair默认使用jdk原生序列化)和zip解压缩带来的开销。
  • 2是police包在打印日志时，每次都会调用native方法查询当前机器的hostName
  • 4则是大量不必要日志带来的本地写盘开销

分析后，可通过“逻辑优化“的方式对几个热点进行优化，方案如下：

  • 1和3的tair读取数据是模块的源码，因为模块本身不多，这里的优化方式是将源码放入内存(local cache)并解决了更新等问题，这样就避免每次从tair读取带来的序列化和解压缩开销。
  • 2的解决方案类似，第一次读取hostName后，缓存到内存，后续直接从内存拿。
  • 4则是将对日志进行了优化。

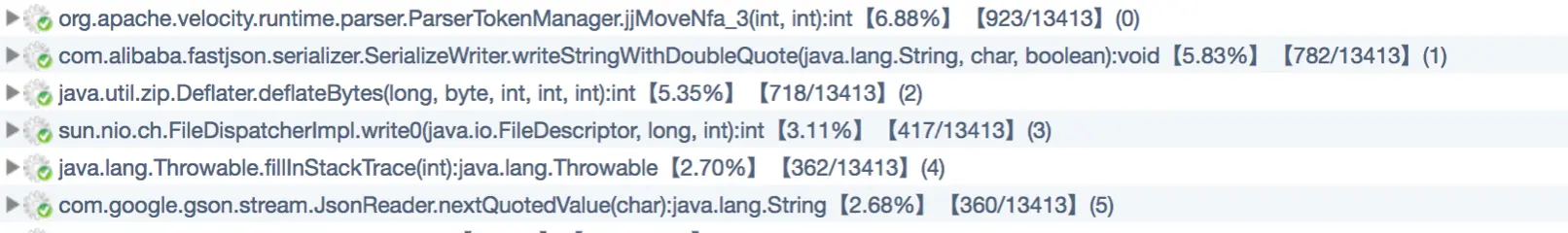

优化后，再此压测并用Zprofiler对热点进行profile，结果如下：
image.png | center | 830x123
可以看到，几个热点已经不再，CPUTime百分比分布整体均衡了些，后续对top1的热点(优化前第6点)继续优化：方案是将velocity（解释执行）替换为sketch（编译执行），替换后模版渲染开销基本可以忽略。

这样整体的CPU Time优化百分比达到42%左右。

优化结果

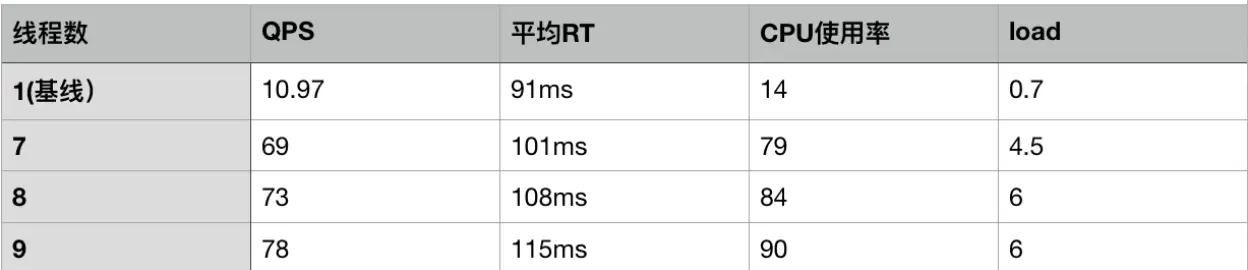

image.png | center | 830x179
压测结果：线程=9，load=6，CPU=90%，QPS=78

优化分析

分析为什么QPS能从41提升到78？

根据最大QPS公式可以推导出：
image.png | left | 238x67
代入两次压测的QPS值：41/78=CPUTime2/CPUTime1，得到 CPUTime2=52%CPUTime1
公式计算的到前后优化了48%，和前面Zprofiler优化得到42%差距不大，至于差值部分在后面会解释。

第二轮优化

加入缓存

从业务上来说，页面渲染结果可以做缓存，所以这次引入了tair做缓存，那么结果如何呢？
image.png | center | 830x180

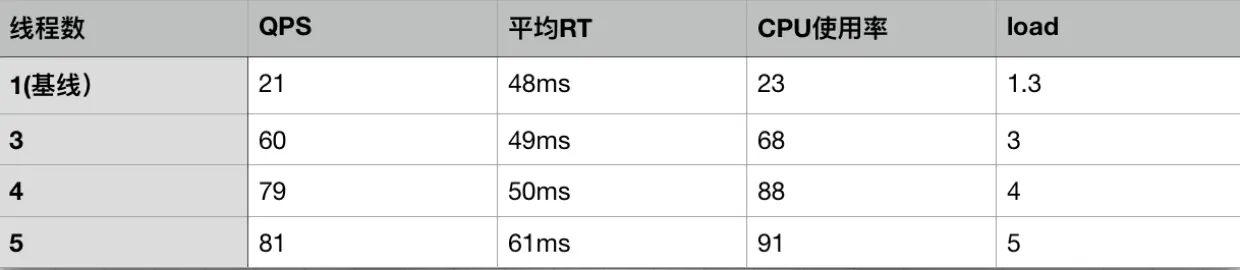

压测结果：线程=5，load=5，CPU=91%，QPS=81

在以往的认知里，加入缓存往往能大幅度提升QPS。但压测结果有些出乎意料，RT有明显下降（115ms->61ms），但QPS没有太明显提升(78->81)，这个现象就需要解释了。

优化分析

RT下降比较好解释，缓存挡掉了查询服务等Wait耗时。但QPS问题，我们根据最大QPS公式，可以先大胆推测，QPS没有提升，说明CPUTime没有明显优化。

那么如何拿到CPUTime具体数值呢？这里祭出一个非常好用的工具——Live Profiler(接入文档)来查看方法内部耗时细节。接下来对比缓存前后的方法耗时情况：

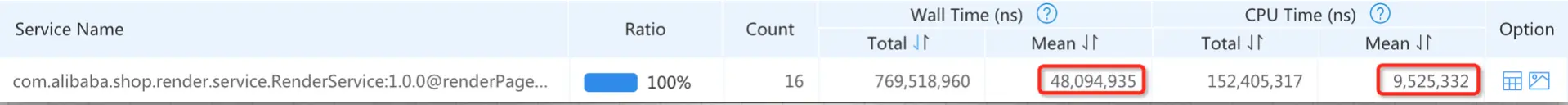

缓存前
image.png | center | 830x55

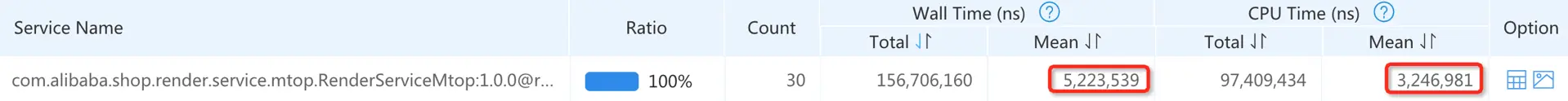

缓存后
image.png | center | 830x53
大致解释下，几个核心字段的含义：

  • Service Name对应HSF服务名称，Count是采集次数
  • Wall Time对应方法的实际耗时RT，Total代表总耗时，Mean代表平均耗时
  • CPU Time就是我们需要的，在CPU上运行的耗时，Total,Mean同上

这里我们关注CPU Time的平均值发现，引入缓存后，方法内的CPU Time确实有明显减少(9.5ms->3.2ms)，那为什么没有QPS没有提升？

这里需要知道，Live Profiler(zprofiler同理)只采集了业务方法(比如HSF)以上线程堆栈，看来还存在其他耗时没有找到，接下来通过arthas来找下其他耗时，通过trace方法发现：

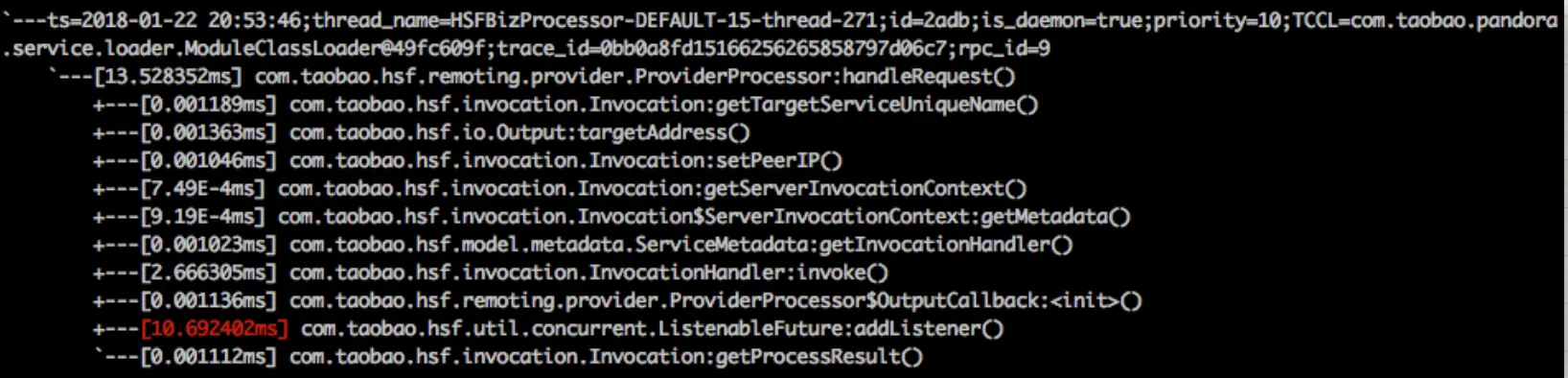

缓存前

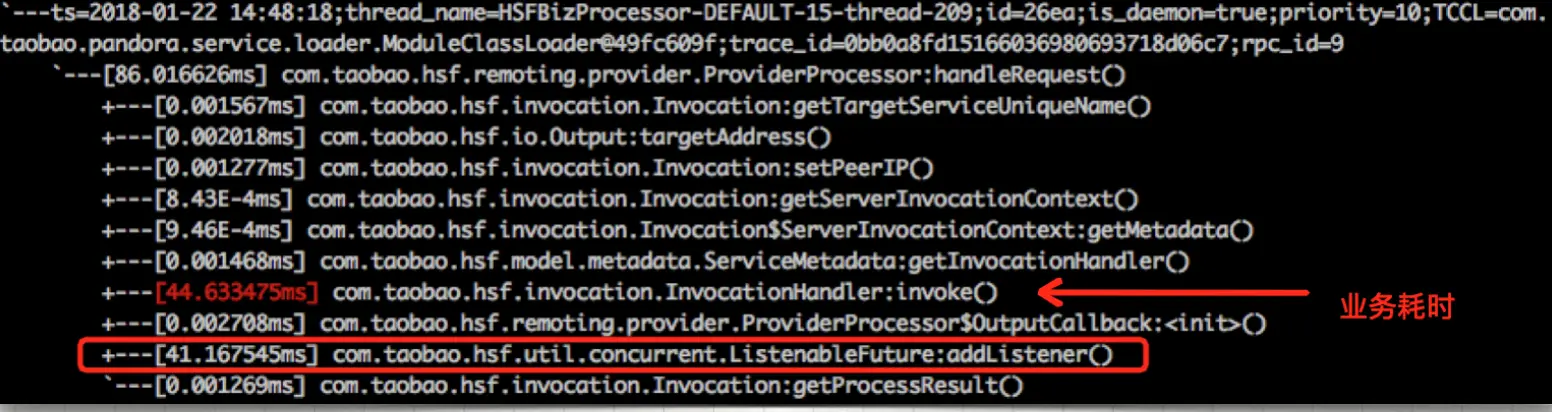

image.png | center | 830x220
在HSF的ProviderProcessor.handleRequest方法内部，发现两块耗时大头，分别是invoke(44ms)，其内部调用业务逻辑，和一个看起来比较奇怪的addListener(41ms)。
首先trace方法拿到的实际耗时RT，也就是WallTime，可以看到invoke的耗时和Live Profiler得到的WallTime相近，其中内部有9.5ms是CPUTime开销。

另外这个让人在意的addListener内部在做什么？

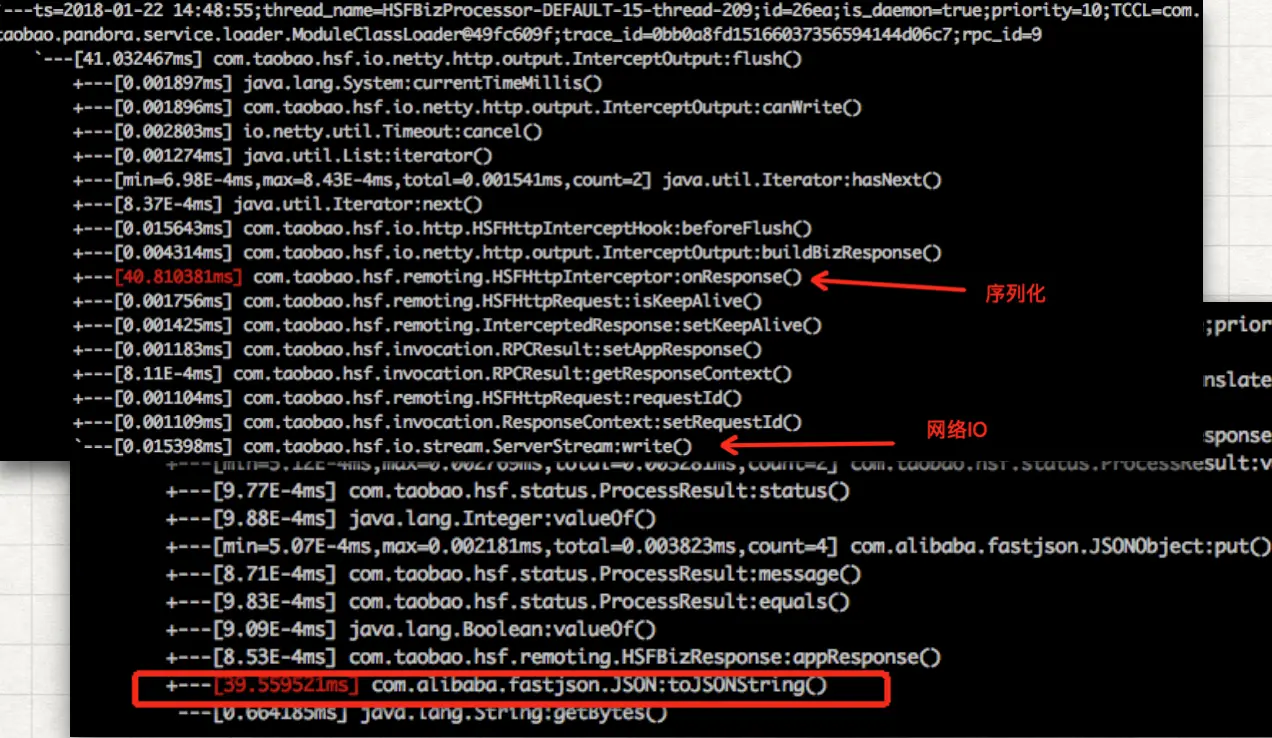

image.png | center | 830x481
原来这个方法内部是做网络相关的操作，包括序列化和网络IO两大块。其中序列化是把返回对象换成JSON再getBytes，而开销大头就是在JSON序列化这块，于此发现了业务方法外的CPU大头40sm。

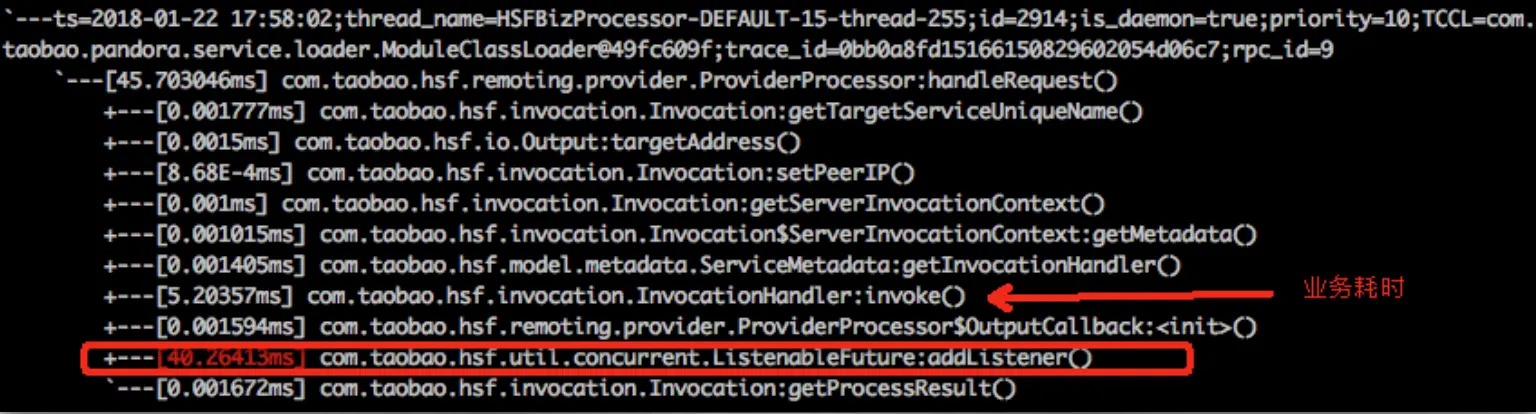

再看看缓存后的情况：
image.png | center | 830x223
可以看到业务耗时明显降低了，WallTime=5.2ms，但依然存在方法外JSON这块开销40ms。

由此，将方法内外的耗时代入公式计算：

  • 缓存前：其中CPU Time=9+41=50ms，理论最大QPS=1000ms/50ms*4=80
  • 缓存后：其中CPU Time=3+41=43ms，理论最大QPS=1000ms/44ms*4=81

可以发现，两者最大QPS并没有太大差距，也就解释了压测结果为什么出人意料。

第三轮优化

减小报文

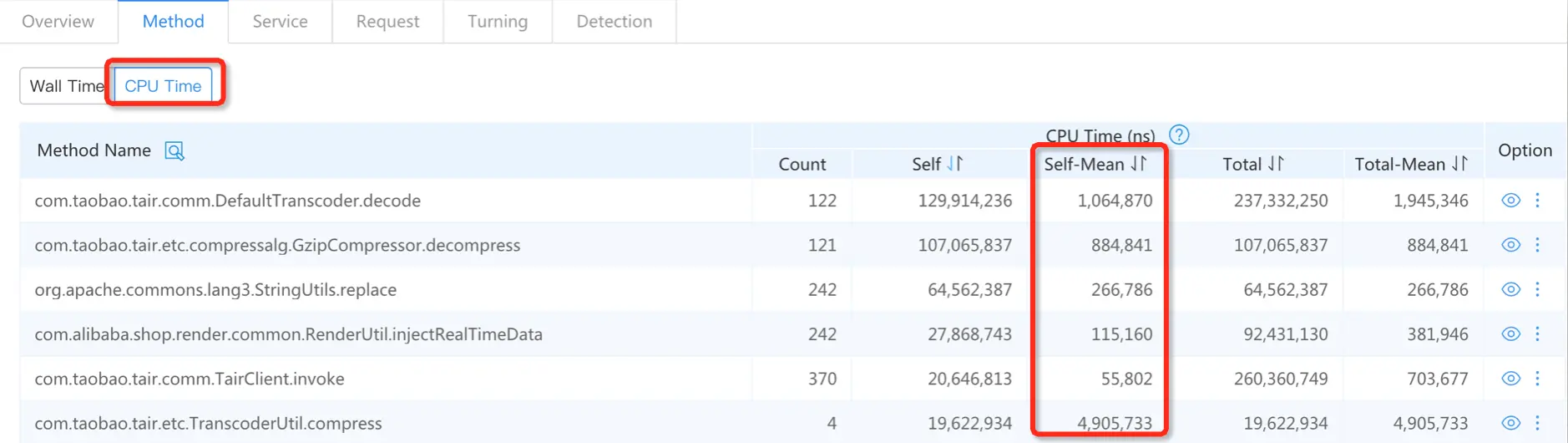

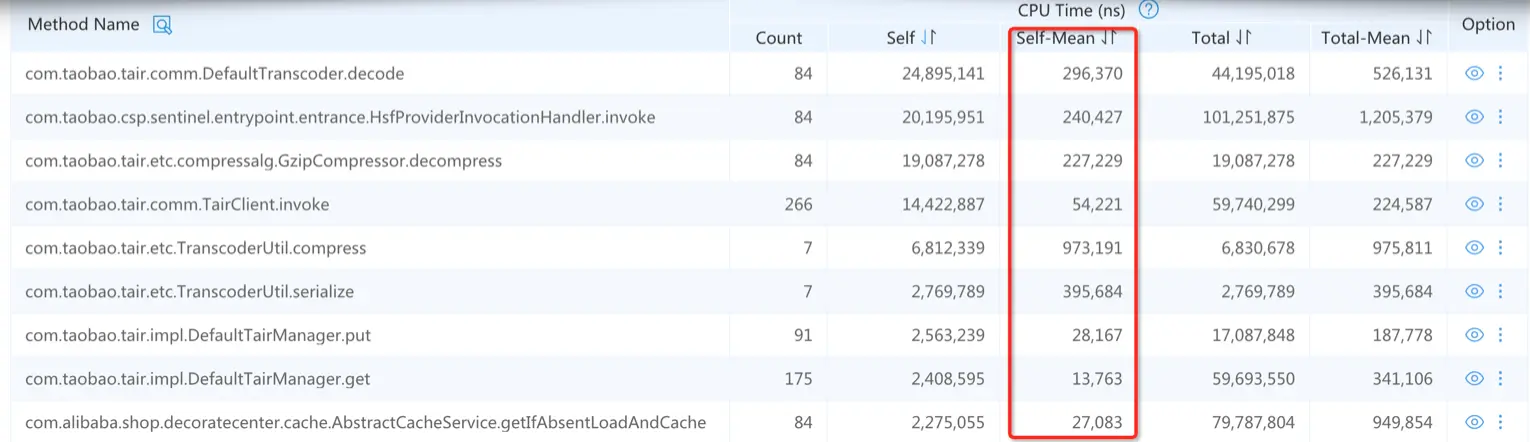

方法外的JSON序列化开销，决定因素是对象的大小，而方法内的开销，通过Live Profiler进一步查看下方法内的开销细节。
image.png | center | 830x234
CPU Time主要消耗在两块：渲染结果的tair的序列化、解压缩操作 和 字符串的替换(渲染结果字符串内部时间字段的替换)。

从上面分析发现，方法内外的开销都集中在返回对象的字符串操作上，那么第三轮优化的核心思路：减小对象大小。

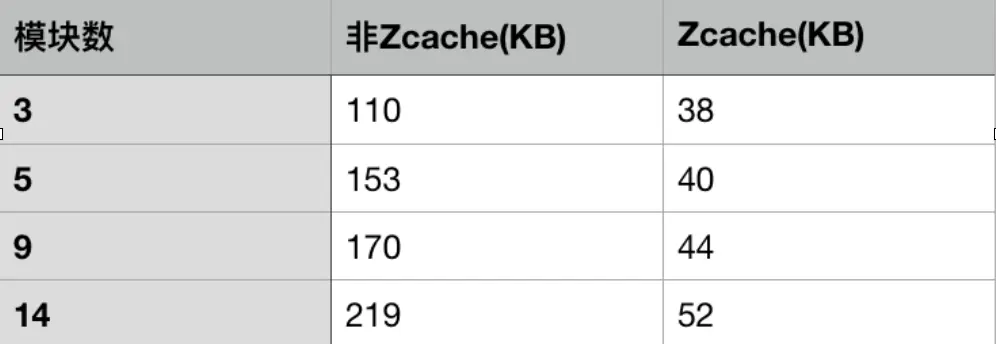

具体方式是把返回对象里的大头，模块源码通过端上支持的zcache缓存到app，这样返回报文里，只需要返回模块源码的占位符即可，下面看下zcache前后返回报文的大小对比：
image.png | center | 830x286
可以发现，页面的模块数越多，效果越明显。

压测结果

image.png | center | 830x281

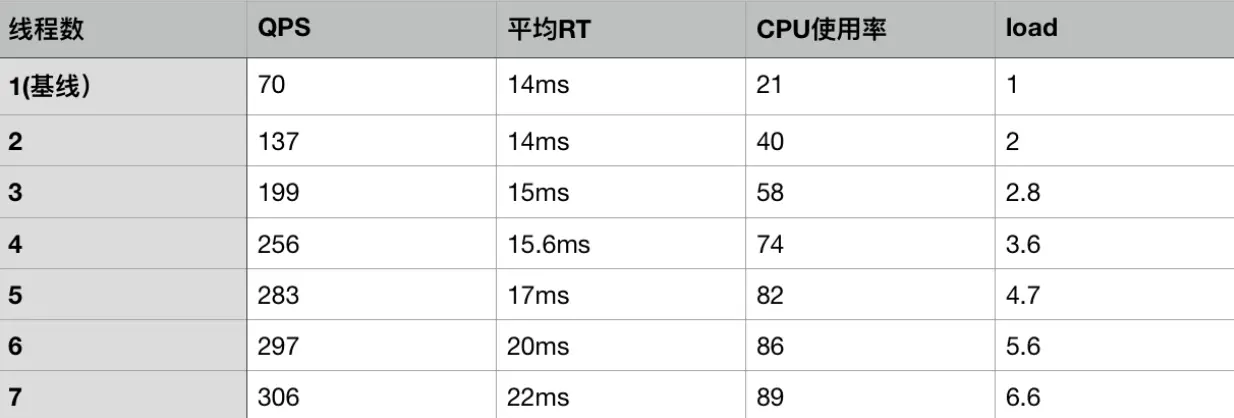

结果：线程=7，load=6.6，CPU=89%，QPS=306

优化分析

这下QPS有了明显提升(81->306)，老规矩，下面分析计算下为什么能到306。

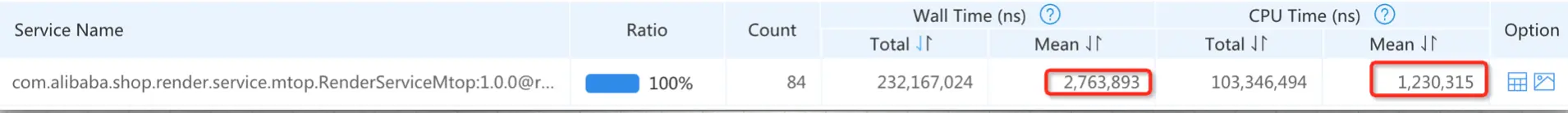

image.png | center | 830x59
通过Live Profiler发现，zcache前后，CPUTime有明显提升：3.2ms->1.2ms
image.png | center | 830x239
看看方法内部细节耗时，发现序列化等字符串相关CPU Time大幅下降。

而方法外HSF相关的网络开销情况如何呢？
image.png | center | 830x199
这部分开销从40ms降到10ms左右，效果明显。
代入公式计算：RT=14ms，其中CPU Time=10.5+1.5=12ms，理论最大QPS=333 ，实际结果306基本一致。

于此，从amazon压测的结果来看，三轮整体优化效果=(306-41)/41=646%

注意
这里是通过amazon压测得到结果。同学们肯定发现了，HSF的序列化开销后期成了大头，为什么是用JSON序列化呢？HSF默认不是hessian吗？
原因是amazon或者自己用ab压测，都走的HTTP的hsf调用方式，这样hsf的返回结果都是JSON格式的，所以必须用JSON做序列化了。而实际应用间调用都是走的hessian序列化，性能会比JSON好上很多，所以通过amazon等工具直接压测HSF接口，会导致结果有偏差，这个就比较闹心了。

后续通过观察线上调用，原本10ms左右的JSON序列化开销，实际hessian大概开销在3-4ms左右，所以接口的实际最大QPS根据公式计算的可得=1000ms/(1.5+3.5)*4=800，实际QPS推算在700～800之间，优化的整体提升可能更大。

后记

本篇文章讨论的场景主要是CPU瓶颈，对于应用实际还存在很多其他因素，像锁瓶颈，GC和和其他JVM操作引起的STW，编程模型的影响等都未展开讨论。每个都值得深入探究，以后有机会再来探讨其他问题。
