摘要: 原创出处 www.iocoder.cn/SkyWalking/… 「芋道源码」欢迎转载,保留摘要,谢谢!
本文主要基于 SkyWalking 3.2.6 正式版
- 1. 概述
- 2. ApplicationsGetHandler
- 3. SegmentTopGetHandler
- 4. TraceStackGetHandler
- 5. SpanGetHandler
- 6. 彩蛋
🙂🙂🙂关注微信公众号:【芋道源码】有福利:
- RocketMQ / MyCAT / Sharding-JDBC 所有源码分析文章列表
- RocketMQ / MyCAT / Sharding-JDBC 中文注释源码 GitHub 地址
- 您对于源码的疑问每条留言都将得到认真回复。甚至不知道如何读源码也可以请教噢。
- 新的源码解析文章实时收到通知。每周更新一篇左右。
- 认真的源码交流微信群。
1. 概述
本文主要分享运维界面的第三部分,链路追踪视角。
SkyWalking WEBUI :github.com/apache/incu…
在我们打开 SkyWalking WEBUI 的 Trace Stack
( trace/trace.html
) 页时,如下图:
- 以链路追踪为维度进行展示。
- 红色部分,应用筛选器,调用 「2. ApplicationsGetHandler」 接口,获得应用列表。
- 紫色部分,TraceSegment 分页列表,调用 「3. SegmentTopGetHandler」 接口,获得数据。
- 蓝色部分,【点击单条 TraceSegment】,一次完整的分布式链路追踪记录详情,调用 「5. TraceStackGetHandler」 接口,获得数据。
- 黄色部分,【点击单个 Span】,单条 Span 记录详情,调用 「5. SpanGetHandler」 接口,获得数据。
基情提示:运维界面相关 HTTP 接口,逻辑简单易懂,笔者写的会比较简略一些。
2. ApplicationsGetHandler
同 《SkyWalking 源码分析 —— 运维界面(二)之应用实例视角》「3. ApplicationsGetHandler」 相同。
3. SegmentTopGetHandler
org.skywalking.apm.collector.ui.jetty.handler.SegmentTopGetHandler
,实现 JettyHandler 接口,获得 TraceSegment 分页列表的逻辑处理器。
#pathSpec()
,路径定义,"/segment/top"

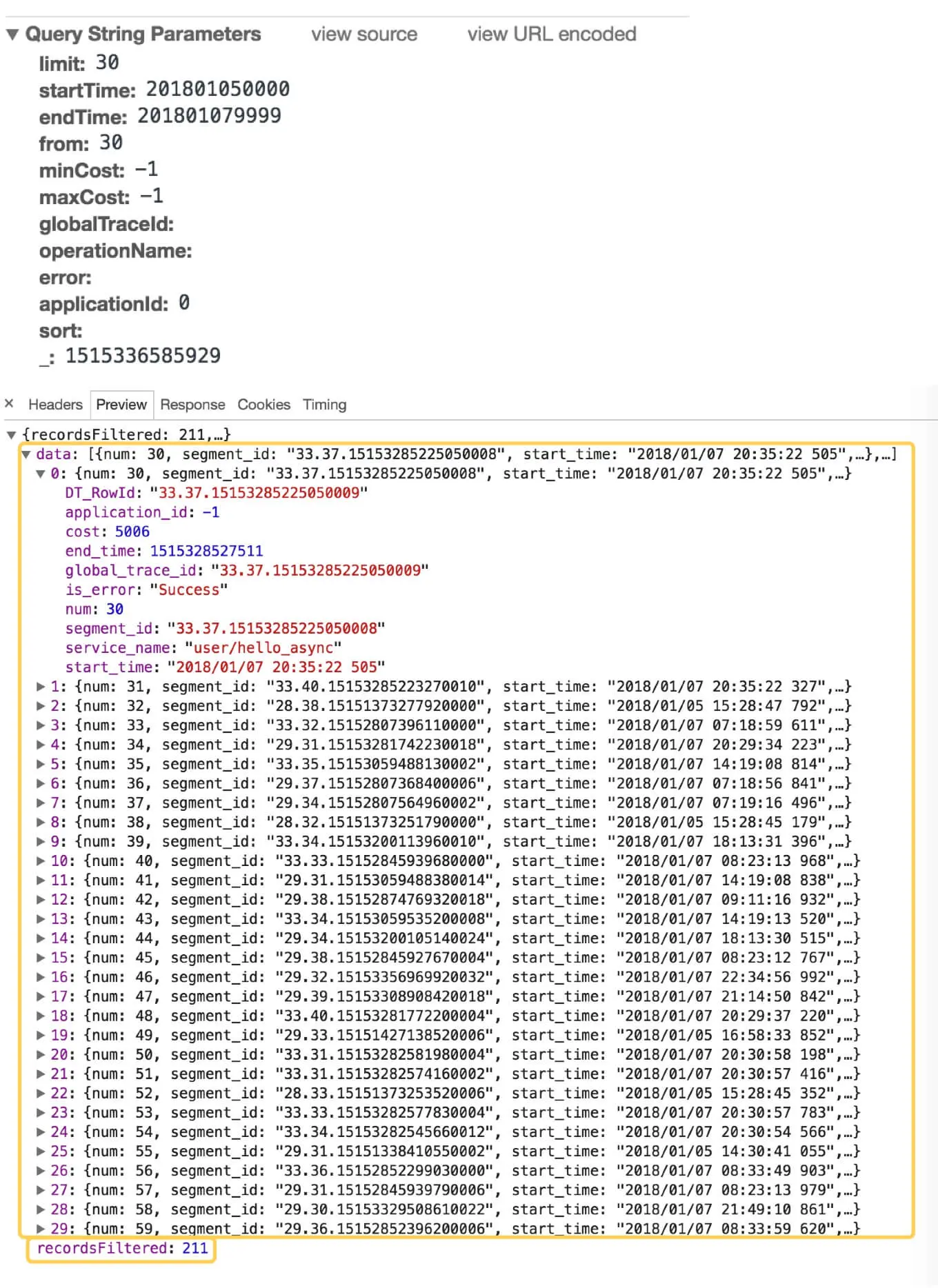

。- 响应示例:
#doGet()
方法,代码如下:- 第 62 至 73 行:解析
startTime
和endTime
参数。 - 第 75 至 87 行:解析
from
和limit
分页参数。 - 第 90 至 97 行:解析
minCost
和maxCost
参数。 - 第 100 至 103 行:解析
globalTraceId
参数。 - 第 106 至 109 行:解析
operationName
参数。 - 第 112 至 117 行:解析
applicationId
参数。 - 第 120 至 132 行:解析
error
参数。 - 第 135 至 141 行:解析
sort
排序键参数,倒序。 - 第 73 行:调用
SegmentTopService#load(...)
方法,,获得 TraceSegment 分页列表。代码如下:- 第 59 至 62 行:若存在
globalTraceId
参数,调用GlobalTraceEsUIDAO#getSegmentIds(globalTraceId)
方法,查询对应的 TraceSegment 编号数组。为什么需要这么查询呢?在下面,我们会看到,实际查询的是 SegmentCost 表,该表不存在global_trace_id
,所以需要查询到segment_id
数组,作为查询条件。 - 第 65 行:调用
SegmentCostEsUIDAO#loadTop(...)
方法,查询 SegmentCost 数组。 - 第 68 至 77 行:循环 SegmentCost 数组,调用
GlobalTraceEsUIDAO#getGlobalTraceId(segmentId)
方法,获得每个 SegmentCost 对应的global_trace_id
属性,并设置返回。
- 第 59 至 62 行:若存在
- 第 62 至 73 行:解析
4. TraceStackGetHandler
org.skywalking.apm.collector.ui.jetty.handler.TraceStackGetHandler
,实现 JettyHandler 接口,获取一次分布式链路追踪记录详情的逻辑处理器。
#pathSpec()
,路径定义,"/traceStack/globalTraceId"
。- 响应示例:
#doGet()
方法,代码如下:- 第 73 行:调用
TraceStackService#load(globalTraceId)
方法,基 GlobalTrace 和 Segment 表,获取一次分布式链路追踪记录详情的逻辑处理器。逻辑较为繁琐,笔者已经添加注释,胖友调试一下,很容易明白滴。
- 第 73 行:调用
5. SpanGetHandler
org.skywalking.apm.collector.ui.jetty.handler.SpanGetHandler
,实现 JettyHandler 接口,获得 TraceSegment 单个 Span 详细的逻辑处理器。
#pathSpec()
,路径定义,"/span/spanId"
。- 响应示例:
#doGet()
方法,代码如下:- 第 52 行:解析
segmentId
参数。 - 第 55 至 62 行:解析
spanId
参数。 - 第 73 行:调用
SpanService#load(segmentId, spanId)
方法,获得 TraceSegment 单个 Span 详细。代码如下:- 第 44 行:调用
SegmentEsUIDAO#load(segmentId)
方法,获得 TraceSegment 。 - 第 58 至 139 行:循环获得的 TraceSegment 的 Span 数组,找到对应的 Span 记录,设置后返回。
- 第 44 行:调用
- 第 52 行:解析
666. 彩蛋
水更第三发!
