不借助Echarts等图形框架原生JS快速实现折线图效果

这篇文章发布于 2018年05月25日，星期五，02:01，归类于 js实例。阅读 504 次, 今日 330 次

by zhangxinxu from www.zhangxinxu.com/wordpress/?…
本文可全文转载，但需得到原作者书面许可，同时保留原作者和出处，摘要引流则随意。

一、折线图效果预览

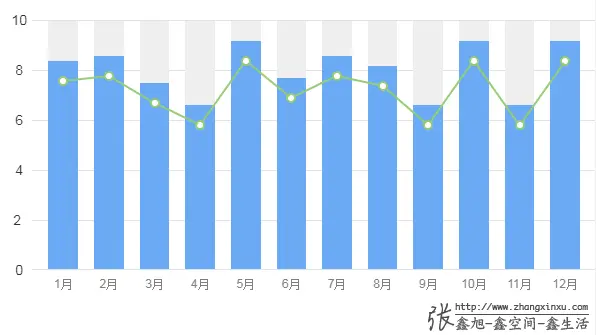

例如下图所示的折线图效果实现就很简单：

折线图效果

调用下面这段JS代码中的方法就好了：

/**
* @description 点连成线方法
**/
var fnLineChart = function (eleDots) {
    [].slice.call(eleDots).forEach(function (ele, index) {
        var eleNext = eleDots[index + 1];
        if (!eleNext) { return;  }
        var eleLine = ele.querySelector('i');
        if (!eleLine) {
            eleLine = document.createElement('i');
            eleLine.setAttribute('line', '');
            ele.appendChild(eleLine);
        }
        // 记录坐标
        var boundThis = ele.getBoundingClientRect();
        // 下一个点的坐标
        var boundNext = eleNext.getBoundingClientRect();
        // 计算长度和旋转角度
        var x1 = boundThis.left, y1 = boundThis.top;
        var x2 = boundNext.left, y2 = boundNext.top;
        // 长度
        var distance = Math.sqrt((x2 - x1) * (x2 - x1) + (y2 - y1) * (y2 - y1));
        // 角度
        var radius = Math.atan((y2 - y1) / (x2 - x1));
        // 设置线条样式
        eleLine.style.width = distance + 'px';
        eleLine.style.msTransform = 'rotate('+ radius +'rad)';
        eleLine.style.transform = 'rotate('+ radius +'rad)';
    });
};

假设页面上需要连接的所有点元素集合是eleDots，则页面上执行下fnLineChart(eleDots)效果就出来了。

当然，这段JS只处理长度和角度这两个动态属性，其他固定的样式还需要CSS配合，例如，线条的粗细和线条颜色，例如下面这个粗细2像素的绿色折线，可以这样：

i[line] {
  position: absolute;
  border-top: 2px solid green;
}

您可以狠狠地点击这里：简单HTML和JS代码绘制折线图demo

二、斜线效果实现的原理

1. 计算两点之间的直线长度

这个应该属于初中或者高中时候的知识，勾股定理，a^2 + b^2 = c^2，直线长度实际上就是c，而a, b则是两个点的横坐标距离和纵坐标距离，假设直线前后两个点的坐标分别是(x1, y1)和(x2, y2)，则直线长度为：

Math.sqrt((x2 - x1) * (x2 - x1) + (y2 - y1) * (y2 - y1))

2. 计算两点之间的弧度或角度

这个也是属于初中或者高中时候的知识，已知两个直角边的长度，求y边的对角角度，我们可以使用Math.atan()方法计算出弧度，CSS3中有专门的弧度单位rad，就是用来给旋转使用的，于是我们可以直接设置：

eleLine.style.transform = 'rotate('+ Math.atan((y2 - y1) / (x2 - x1)) +'rad)'

我们的线条就旋转了。有些小伙伴习惯使用角度deg，也是可以的，借助Math.PI常量再转换下，代码如下：

eleLine.style.transform = 'rotate('+ 180 / Math.PI * Math.atan((y2 - y1) / (x2 - x1)) +'deg)'

3. 设置transform-origin变换点

这一步很重要是不可或缺的，否则线条的位置会有问题，就是我们需要设置线条旋转的变换点是左边缘居中位置，如下CSS代码：

i[line] {
  transform-origin: left center;
}

于是乎，我们就可以画出两点之间的斜线效果了。

因此，要实现折线图图表效果，步骤下面这样：

点元素在页面上写好；
设置线颜色、粗细和变换点位置；
套用fnLineChart()方法；

如果希望移到点元素上有黑色tips信息提示，可以使用LuLu UI中的tips提示方法，如果结构合理，纯CSS就可以实现。

三、简单的图表效果没必要使用框架

本文demo展示折线斜线图表效果，所使用JS代码就寥寥几十行，而且以后也可以复用，代码量几乎可以不值一提。但是，如果就为了这一个小小的功能，而引入一个巨大的 Highcharts 或者 Echarts JS文件就成本有些大，而且UI定制这一块也不如手动写写样式来得快。

简单的图表效果完全没必要使用框架，纯手写手写正好还可以锻炼自己的基本功。

以前介绍过如何使用CSS3实现饼图效果，可以参见“CSS3实现饼图loading效果”这篇文章。

也是可以纯传统DOM实现，无需借助SVG或canvas技术。

图表框架什么时候使用合适呢？

图表很多很复杂的时候；
对UI无定制要求的时候；
流量不用在乎的时候；
自己水平不行，原生那套驾驭不来的时候；
项目以后可能小白接手的时候；
领导让你用的时候；
自己想趁机学习图表框架的时候；
想让设计师大吃一惊的时候；
想让产品经理大吃一惊的时候；
想让老板大吃一惊的时候；
想在自己女朋友面前炫技的时候，哦，你还没女朋友，那这条不算。

嘛嘛嘛，就扯这些吧。
