为什么上线的App没有Sketch里的设计稿好看?

本文翻译自Nathan Gitter 的文章 原文链接


发现不同

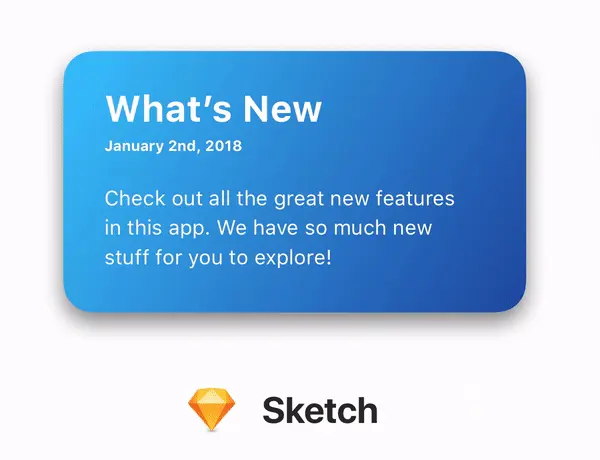

你能看出这两张图的差别吗?

仔细看,你就会注意到细微的差别,右边的图片:

  • 阴影范围更大;
  • 渐变的颜色更暗;
  • 段落中文字的第一行有一个单词“in”;

左边的图片是Sketch中的设计稿的截图,右边的图片是在iOS中的还原。这些差异会在图像渲染时出现,尽管两张图中用了完全相同的字体、行间距、阴影半径、颜色和渐变属性。

如你所见,把设计稿转换成真实的代码时,一些细节就会丢失。接下来我会深入探讨这些细节并告诉你如何做才能避免信息的丢失。


为什么要关注细节?

设计对于一款应用的成功与否至关重要,尤其在iOS系统中,因为用户会更喜欢使用流畅和好看的App。

如果你是一个移动端app的设计师或者开发者,你就会知道细节对于用户体验的重要性。高质量的软件来自于开发者对于每个细节的深度考虑。

App没有设计原稿好看有很多原因,我将探讨最微妙的原因——Sketch和iOS有不同的渲染方式。


转化中丢失的信息

几种UI元素在Sketch和iOS中有显著的差异:

  • 字体
  • 阴影
  • 渐变

1、排版

字体和排版可以用很多方式实现,本文中我使用UILabel进行测试验证(Sketch中用的是“Text”,iOS中用的Label)。

让我们看一个例子:

上面例子中最大的区别是换行的位置。第三段的文字在Sketch中是从“25”开始断行,而在app中则从“point”断行。同样的问题也出现在文本段落中——断行不一致。

另一个细微的差别是Sketch中的行距和字间距会稍微大一些。

下面的动图可以更清楚地看到两张图片的差异:

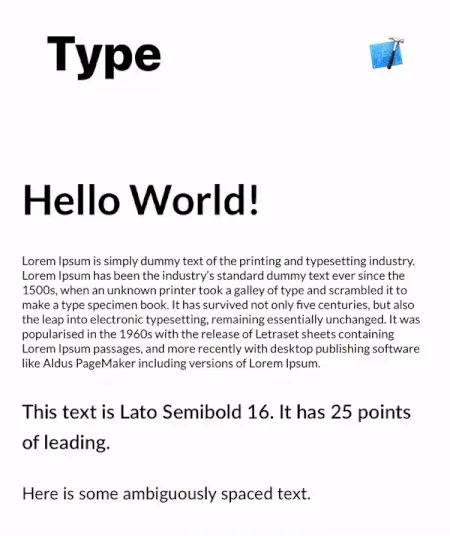

使用其他的字体会怎样呢?用Lato(另一种常用的免费字体)替换掉San Francisco会得到下面结果:
好多了!

虽然他们的行距和字间距依然有差别,但这些差别非常细微。但是也要注意,如果文本需要与其他元素(例如背景图片)对齐,这些差异在视觉上就会被放大。

怎么解决?

造成以上问题的原因,一部分是由于iOS的默认字体:San Francisco,当iOS渲染系统默认字体时,系统会自动的调整字间距,可以在苹果官网上找到,如果你的设计字体采用了SF,强烈推荐SF Font Fixer的Sketch插件Sketch plugin 可以解决这个比较烦人的问题。

小贴士:在设计时,尽量让Text box适配文字所占的大小,不要用过大的Textbox,并且可以设置自动对其,然后再裁剪text的宽度,如果textbox有着较多的冗余宽度,则非常容易造成其他的还原错误。

2、阴影

不同于字体排版有着通用的设计规则,阴影的设计则因人而异。

例如上图的图片,iOS中的默认阴影比较大,这使得上面的例子中矩形的顶部边缘的差异最大。

阴影的设置也是有小技巧的,iOS和Sketch的阴影参数也有着一些差异,主要的原因是由于iOS中的CALayer中没有 “spread”的概念,尽管可以通过增大包含阴影的layer的大小来解决这个问题。

Sketch给出的设计稿与真实的应用中的阴影差异有可能是非常大的,甚至有些在Sketch上看着很不错的阴影效果,但是在设备上运行时,却几乎看不到。

怎么解决?

调节阴影参数,将其还原的与设计稿一致的小技巧:把阴影的圆角降低,同时提高阴影的不透明度,代码如下:

// old
layer.shadowColor = UIColor.black.cgColor
layer.shadowOpacity = 0.2
layer.shadowOffset = CGSize(width: 0, height: 4)
layer.shadowRadius = 10

// new
layer.shadowColor = UIColor.black.cgColor
layer.shadowOpacity = 0.3
layer.shadowOffset = CGSize(width: 0, height: 6)
layer.shadowRadius = 7
复制代码

当然,随着大小、颜色以及形状的不同,参数的改变也是不一样的,这里我们仅仅需要做有限的几处改动。

3、渐变

渐变的还原也是一个令人头痛的问题。

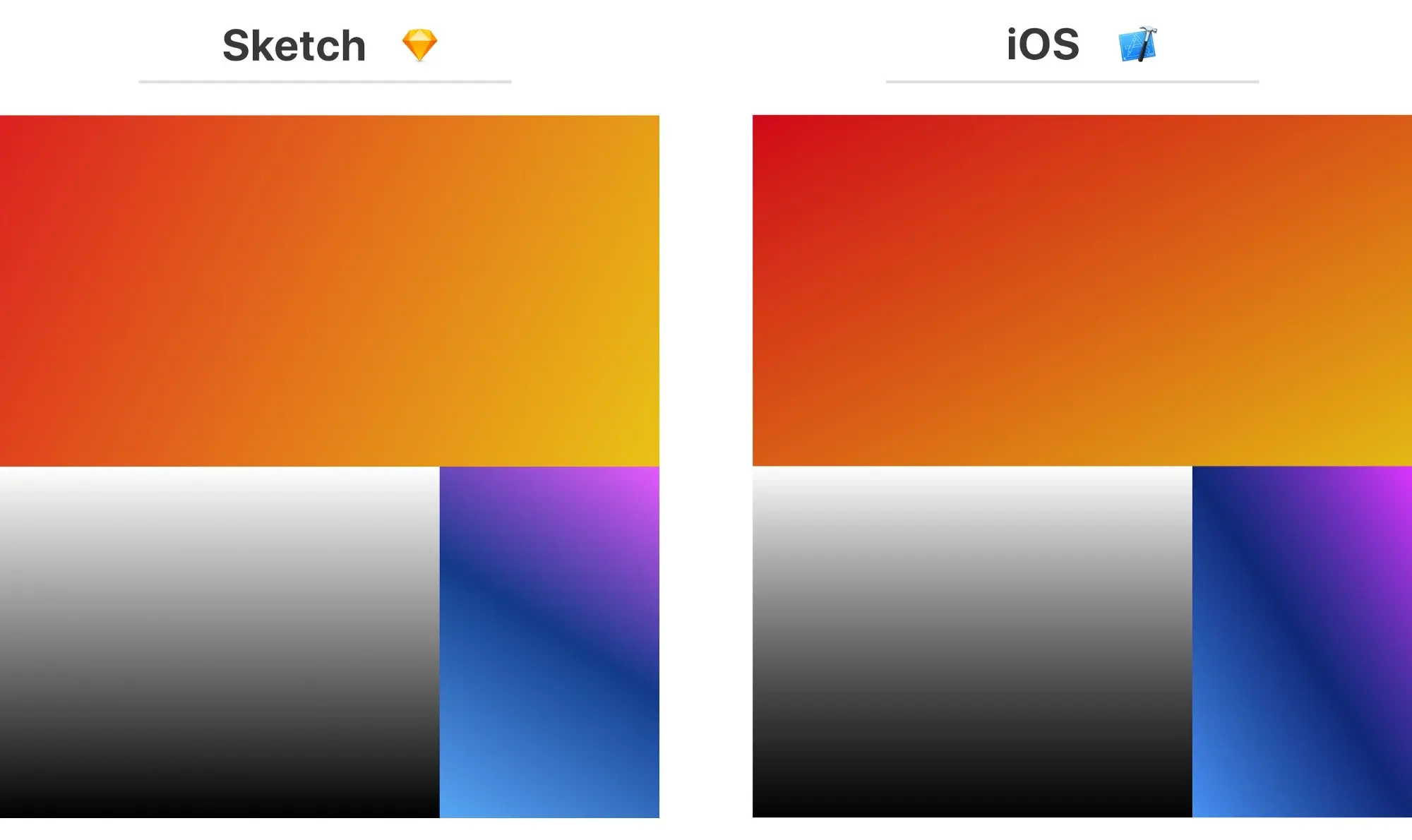

下面三个渐变图中,只有橙色(上面)和蓝色(右下角)与设计稿是有差异的。

在设计稿中,橙色的渐变色更加偏向于水平方向的渐变,但是在iOS中却更偏向于垂直渐变,因此整体来说,应用的颜色看起来要比设计稿中更暗。

这种差异在蓝色中更加明显,iOS中的渐变更偏向于垂直方向。蓝色的渐变是由三种颜色定义而成,左下角为浅蓝,中间为深蓝,右上角为粉色。

怎么解决?

因此,在iOS中的,如果发现渐变的角度与还原的不一致,需要将起始点和终点进行调整,可以将CAGradientLayerstartPointendPoint进行微调,调节设计稿与还原之间的差异。

// old
layer.startPoint = CGPoint(x: 0, y: 1)
layer.endPoint = CGPoint(x: 1, y: 0)

// new
layer.startPoint = CGPoint(x: 0.2, y: 1)
layer.endPoint = CGPoint(x: 0.8, y: 0)
复制代码

当然,这里其实也没有一个通用的魔法公式,都是需要亲自手工的不断调整并将差异缩小。

Jirka Třečák 发表了一篇很棒的文章,解释了在iOS中的渐变是如何渲染的,如果你想深入了解的话,可以认真研究下这篇文章


更多信息

文中所提到的iOS与Sketch的差异,我都通过Demo的方式进行展示,包括插图中的每个例子,以及原始的Sketch文件,通过Demo,你可以更直观了解到这些差异。你可以展示给你的团队,这种方式可以更好的理解设计与开发区别,从而开发出更好的应用。

Demo的地址为:github.com/nathangitte…


小贴士

永远不要迷信相同的值会有着相同的结果,尽管数字相同,但其视觉表现是不同的。 最后,每个好的设计都是在不断的迭代中产生的,开发哥哥和设计小姐姐的良好协作,也是保证高质量产品的关键。
