iOS 组件化-混编下的二进制方案

背景: 项目采用 Target-Action + CocoaPods 进行组件化, 去年由 Objective-C 转向 Swift, 所有新的组件全部使用 Swift 编写, 主干项目由 Objective-C 和 Swift 混编. 在体验到面向值和协议编程的便利的同时, 也深深被 Swift 编译速度所困扰. 在对 Swift 编译速度优化后, 效果还是不够理想, 所以为了提高主干项目打包提测的速度, 决定将组件二进制化.

关于 Cocoapods 私有库的创建就不说了, 官方文档里也都有用法.

由于项目中的业务组件中也会拥有资源文件, 且之前 Swift 不支持静态库, 所以采用动态库 framework 的方式.

更新: Xcode9 beta 4 和 CocoaPods 1.5 已经支持 Swift 静态库.

其实就是使用 CocoaPods 对源文件和 .framework 进行管理, 使用 pod install 和 pod update 命令来拉取和切换资源文件.

这里主要记录一下二进制组件的创建和使用 及 .podspec 配置.

其中涉及到的工具有:

xcodebuild
Command Line Tool
Xcode
CocoaPods

一. 自动创建 framework

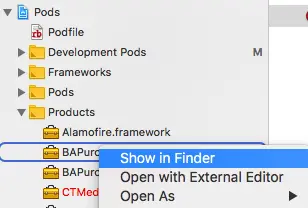

使用 Xcode 进行编译时, 默认生成的 .framework 文件会存放在 Xcode 文件夹下

我们可以将编译后的 .framework 移动到文件夹内进行版本管理, 但是如果每次手动拖动到项目文件夹中, 不免有些累赘. 且模拟器和真机也需要不同 architecture, 所以我们可以编写一个 build.sh 来自动生成及合并 exec 可执行文件, 并将生成的 .framework 保存到项目目录内. 其中主要的命令是:

# 生成 iphoneos 和 iphonesimulator 两种可执行文件
$ xcodebuild -workspace ${WORKSPACE_NAME}".xcworkspace" -configuration "${CONFIG}" -scheme ${SCHEME_NAME} SYMROOT=$(PWD)/build -sdk iphoneos clean build
$ xcodebuild -workspace ${WORKSPACE_NAME}".xcworkspace" -configuration "${CONFIG}" -scheme ${SCHEME_NAME} SYMROOT=$(PWD)/build -sdk iphonesimulator clean build
# 合并为一个可执行文件
$ lipo -create "${DEVICE_DIR}/${FMK_NAME}" "${SIMULATOR_DIR}/${FMK_NAME}" -output "${DES_DIR}/${FMK_NAME}"

build.sh 接受两个参数, 分别是项目名称和构建配置, 将脚本置于 .workspace 同级目录下, 如以下命令将输出 Debug 配置的 BAPurchase.framework:

./build.sh BAPurchase Debug

Objective-C framework 中, 使用 lipo 合成 iphoneos 和 iphonesimulator 可执行文件后, .framework 即可正常工作, 不过在合成 Swift framework 后, 使用 .framework 会出现错误:

'SomeClass' is unavailable: cannot find Swift declaration for this class

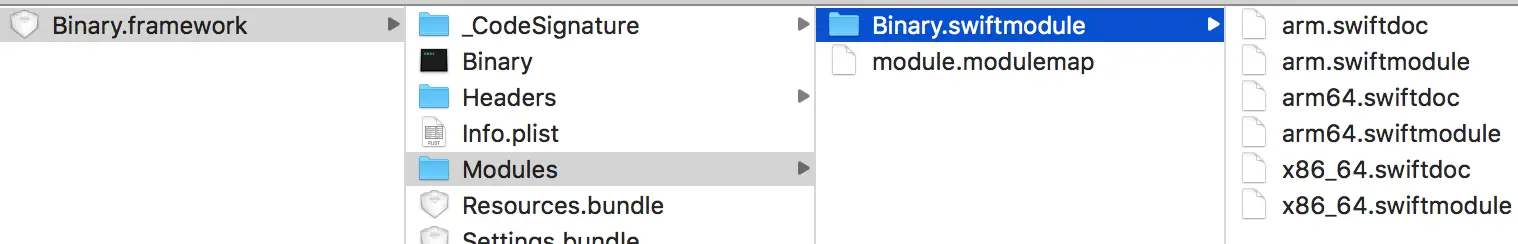

这是因为 Swift framework 内包含有 .swiftmodule 文件, 其定义了 framework 所支持的 architecture, 所以对于 Swift framework, 我们除了将 .exec 文件合并外, 还需要将 .framework/Module/.swiftmodule 文件夹内的所有描述文件移动到一起:

cp -R "${SIMULATOR_DIR}/Modules/${FMK_NAME}.swiftmodule/." "${DES_DIR}/Modules/${FMK_NAME}.swiftmodule/"

脚本完成后, 接下来使用 Xcode 添加一个 Aggregate Target 用来单独调用脚本, 同时实现工程参数的自动填充.

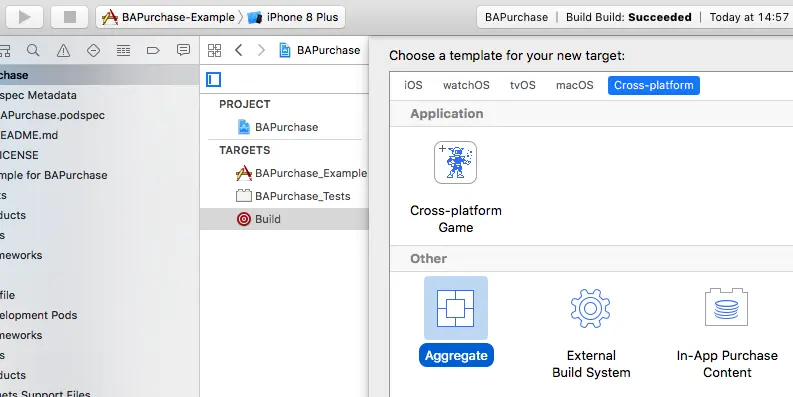

File->New->Target->cross-platform->Aggregate, 新建一个 Aggregate Target :

并在 Build Phases->New Run Script Phase 内添加新的 script, 并输入以下命令用于调用 build.sh:

${SRCROOT}/build.sh ${PROJECT_NAME} ${CONFIGURATION}

上面的指令等价于下面两条命令, 省却了配置信息的输入 :

$ cd BAPurchaseDirectory
$ ./build.sh BAPurchase Debug #Release, Debug, InHouse, AdHoc

使用 Aggregate Target 的一大好处是不用每次都 cd 到目录去运行脚本, 只需要**切换到 Aggregate Target , 确认 Edit Scheme -> Run->Build Configuration , 执行 build **即可.

二 .podspec 配置

.framework 由 shell 生成后位于工程目录下, 和源文件一起存放, 我们还需要另外配置 .podspec 实现选择性导入文件, 介绍两种方式:

使用条件语句

if ENV[ 'f' ]
      s.vendored_framework = 'BAPurchase/Frameworks/BAPurchase.framework'
else
      s.source_files = 'BAPurchase/Classes/**/*'
      s.resource_bundles = {
          'Resources' => 'BAPurchase/Assets/*/**'
      }
end

导入时使用以下指令切换到 .framework:

$ pod install
$ f=1 pod update BAPurchase

但这种方式有两个问题:

pod update BAPurchase 的时候会将所有其他的 pod 也更新, 即如果有多个私有库都配置了 framework 和源文件导入, 则我们对其中一个使用 pod update 会导致两个都切换到 framework 或源文件.
不能在 pod install 时添加参数, 只能 pod install 源文件, 之后再次执行 f=1 pod update BAPurchase 指令切换到动态库.

使用 subspec

s.subspec 'Framework' do |sf|
      sf.s.vendored_framework = 'BAPurchase/Frameworks/BAPurchase.framework'
  end
s.subspec 'Core' do |sc|
      sc.source_files = 'BAPurchase/Classes/**/*'
      sc.resource_bundles = {
          'Resources' => 'BAPurchase/Assets/*/**'
      }
end
s.default_subspecs = 'Framework'

以上配置定义了两个导入方式: 源码和 .framework, 默认导入方式为 .framework. 如果需要进行源码调试, 则可以修改 podfile 为 pod BAPurchase/Core, 然后执行以下命令:

$ vim podfile
# pod 'BAPurchase/Core'
$ pod update BAPurchase --no-repo-update

subspec 的好处显而易见:

可以在 podfile 内直接指定导入方式为源码或 .framework.
pod update 时做到互不干扰, 只更新指定的私有库.

与条件判断相比, 也有缺点:

需要额外去修改 podfile.

三. Debug or Release

业务组件内很有可能会包含有环境变量, 最典型的是 Objective-C 中使用预处理宏 #if DEBUG 来获取测试域名或生产域名, 但是二进制组件是已经编译完成的, 有可能不能匹配主项目的环境配置. 可以用两种方式解决:

subspec

使用 CocoaPods 的 subspec 可以完成该配置, 此时组件提供三个subspec:
- 源码
- Debug framework
- Release framework
平时默认导入 Debug framework, 在需要调试时切换到源码, 在线上测试和提审时使用 Release framework. 这样的优缺点很明显:
- 容易实现
- 但是 pod 需要更频繁的切换, 在迭代末期, 测试环境和线上环境同时测试时, 操作麻烦且易出错
- 在组件提交时, 需要分别对 Debug 和 Release Framework 进行编译和上传, 增加工作量和时间消耗.
组件环境变量

Debug 和 Release 除了编译器优化的区别外, 影响最大的就是使用 Preprocessor Macros(Objective-C) 和 Active Compilation Conditions(Swift). 我们可以把环境变量的确定延迟到链接时: 在组件内定义一个环境变量, 所有的域名根据环境变量对应返回, 这个变量由主项目传递, 详情参考示例.
- 需要在代码中传递环境变量
- 只需要编译一个 Release framework 即可.
- 主项目中无需频繁切换 framework

我更倾向于使用组件环境变量, 避免在组件中使用 Preprocessor Macros(Objective-C) 和 Active Compilation Conditions(Swift).

另外, 对于项目中大量依赖的三方库, 也可以将他们制作成私有 framework, 减少编译时间, 在需要源码调试时, 切换成源代码即可. 也可以通过 CocoaPods 插件的方式, 在 pod install 或 pod update 后, 将三方代码直接编译成 framework 进行集成.

Troubleshooting Tips

Error: Unknown class _SomeModuleSomeCell in Interface Builder file:

这是由于组件中的 Xib 有对应的 class, xib 加载后会去将 outlet 赋值到对应类实例, 而类和 xib 不在同一 bundle 内造成错误. 所以需要在 xib 的 Identity Inspector->Custom Class->Module 指定类所属模块.

Error: 'ASwiftFrameworkClass' is unavailable: cannot find Swift declaration for this class

对 Swift framework 进行多 architecture 合并时, 除了 exec 可执行文件外, 还需要将 .framework/Modules 文件夹内的描述文件一并合并, 否则编译时会提示错误.
Error: Module 'BAPurchase' not found

在 Objective-C 源项目中导入 Swift framework 后, 会出现此错误, 需要在 Objective-C Target -> Build Settings 中, 设置 alwaysEmbedSwiftStandardLibraries = YES
