1. 概述

建议前置阅读内容:

😈 为什么把定时消息消息重试放在一起?你猜。
👻 你猜我猜不猜。

2. 定时消息

定时消息是指消息发到 Broker 后,不能立刻被 Consumer 消费,要到特定的时间点或者等待特定的时间后才能被消费。

下图是定时消息的处理逻辑图:


2.1 延迟级别

RocketMQ 目前只支持固定精度的定时消息。官方说法如下:

如果要支持任意的时间精度,在 Broker 层面,必须要做消息排序,如果再涉及到持久化,那么消息排序要不可避免的产生巨大性能开销。

  • 延迟级别:
延迟级别 时间
1 1s
2 5s
3 10s
4 30s
5 1m
6 2m
7 3m
8 4m
9 5m
10 6m
11 7m
12 8m
13 9m
14 10m
15 20m
16 30m
17 1h
18 2h
  • 核心源码如下:

     1: // ⬇️⬇️⬇️【MessageStoreConfig.java】
     2: /**
     3:  * 消息延迟级别字符串配置
     4:  */
     5: private String messageDelayLevel = "1s 5s 10s 30s 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 20m 30m 1h 2h";
     6:
     7: // ⬇️⬇️⬇️【ScheduleMessageService.java】
     8: /**
     9:  * 解析延迟级别
    10:  *
    11:  * @return 是否解析成功
    12:  */
    13: public boolean parseDelayLevel() {
    14:     HashMap<String, Long> timeUnitTable = new HashMap<>();
    15:     timeUnitTable.put("s", 1000L);
    16:     timeUnitTable.put("m", 1000L * 60);
    17:     timeUnitTable.put("h", 1000L * 60 * 60);
    18:     timeUnitTable.put("d", 1000L * 60 * 60 * 24);
    19:
    20:     String levelString = this.defaultMessageStore.getMessageStoreConfig().getMessageDelayLevel();
    21:     try {
    22:         String[] levelArray = levelString.split(" ");
    23:         for (int i = 0; i < levelArray.length; i++) {
    24:             String value = levelArray[i];
    25:             String ch = value.substring(value.length() - 1);
    26:             Long tu = timeUnitTable.get(ch);
    27:
    28:             int level = i + 1;
    29:             if (level > this.maxDelayLevel) {
    30:                 this.maxDelayLevel = level;
    31:             }
    32:             long num = Long.parseLong(value.substring(0, value.length() - 1));
    33:             long delayTimeMillis = tu * num;
    34:             this.delayLevelTable.put(level, delayTimeMillis);
    35:         }
    36:     } catch (Exception e) {
    37:         log.error("parseDelayLevel exception", e);
    38:         log.info("levelString String = {}", levelString);
    39:         return false;
    40:     }
    41:
    42:     return true;
    43: }

2.2 Producer 发送定时消息

  • 🦅发送时,设置消息的延迟级别
Message msg = new Message(...);
msg.setDelayTimeLevel(level);

2.3 Broker 存储定时消息

  • 🦅 存储消息时,延迟消息进入 TopicSCHEDULE_TOPIC_XXXX
  • 🦅 延迟级别 与 消息队列编号 做固定映射:QueueId = DelayLevel - 1

核心代码如下:

 1: // ⬇️⬇️⬇️【CommitLog.java】
 2: /**
 3:  * 添加消息,返回消息结果
 4:  *
 5:  * @param msg 消息
 6:  * @return 结果
 7:  */
 8: public PutMessageResult putMessage(final MessageExtBrokerInner msg) {
 9:     // ....(省略代码)
10:
11:     // 定时消息处理
12:     final int tranType = MessageSysFlag.getTransactionValue(msg.getSysFlag());
13:     if (tranType == MessageSysFlag.TRANSACTION_NOT_TYPE//
14:         || tranType == MessageSysFlag.TRANSACTION_COMMIT_TYPE) {
15:         // Delay Delivery
16:         if (msg.getDelayTimeLevel() > 0) {
17:             if (msg.getDelayTimeLevel() > this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel()) {
18:                 msg.setDelayTimeLevel(this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel());
19:             }
20:
21:             // 存储消息时,延迟消息进入 `Topic` 为 `SCHEDULE_TOPIC_XXXX` 。
22:             topic = ScheduleMessageService.SCHEDULE_TOPIC;
23:
24:             // 延迟级别 与 消息队列编号 做固定映射
25:             queueId = ScheduleMessageService.delayLevel2QueueId(msg.getDelayTimeLevel());
26:
27:             // Backup real topic, queueId
28:             MessageAccessor.putProperty(msg, MessageConst.PROPERTY_REAL_TOPIC, msg.getTopic());
29:             MessageAccessor.putProperty(msg, MessageConst.PROPERTY_REAL_QUEUE_ID, String.valueOf(msg.getQueueId()));
30:             msg.setPropertiesString(MessageDecoder.messageProperties2String(msg.getProperties()));
31:
32:             msg.setTopic(topic);
33:             msg.setQueueId(queueId);
34:         }
35:     }
36:
37:     // ....(省略代码)
38: }
39:
40: // ⬇️⬇️⬇️【ScheduleMessageService.java】
41: /**
42:  * 根据 延迟级别 计算 消息队列编号
43:  * QueueId = DelayLevel - 1
44:  *
45:  * @param delayLevel 延迟级别
46:  * @return 消息队列编号
47:  */
48: public static int delayLevel2QueueId(final int delayLevel) {
49:     return delayLevel - 1;
50: }

  • 🦅 生成 ConsumeQueue 时,每条消息的 tagsCode 使用【消息计划消费时间】。这样,ScheduleMessageService 在轮询 ConsumeQueue 时,可以使用 tagsCode 进行过滤。

核心代码如下:

 1: // ⬇️⬇️⬇️【CommitLog.java】
 2: /**
 3:  * check the message and returns the message size
 4:  *
 5:  * @return 0 Come the end of the file // >0 Normal messages // -1 Message checksum failure
 6:  */
 7: public DispatchRequest checkMessageAndReturnSize(ByteBuffer byteBuffer, final boolean checkCRC, final boolean readBody) {
 8:     try {
 9:         // // ....(省略代码)
10:
11:         // 17 properties
12:         short propertiesLength = byteBuffer.getShort();
13:         if (propertiesLength > 0) {
14:             // ....(省略代码)
15:             String tags = propertiesMap.get(MessageConst.PROPERTY_TAGS);
16:             if (tags != null && tags.length() > 0) {
17:                 tagsCode = MessageExtBrokerInner.tagsString2tagsCode(MessageExt.parseTopicFilterType(sysFlag), tags);
18:             }
19:
20:             // Timing message processing
21:             {
22:                 String t = propertiesMap.get(MessageConst.PROPERTY_DELAY_TIME_LEVEL);
23:                 if (ScheduleMessageService.SCHEDULE_TOPIC.equals(topic) && t != null) {
24:                     int delayLevel = Integer.parseInt(t);
25:
26:                     if (delayLevel > this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel()) {
27:                         delayLevel = this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel();
28:                     }
29:
30:                     if (delayLevel > 0) {
31:                         tagsCode = this.defaultMessageStore.getScheduleMessageService().computeDeliverTimestamp(delayLevel,
32:                             storeTimestamp);
33:                     }
34:                 }
35:             }
36:         }
37:
38:         // ....(省略代码)
39:
40:         return new DispatchRequest(//
41:             topic, // 1
42:             queueId, // 2
43:             physicOffset, // 3
44:             totalSize, // 4
45:             tagsCode, // 5
46:             storeTimestamp, // 6
47:             queueOffset, // 7
48:             keys, // 8
49:             uniqKey, //9
50:             sysFlag, // 9
51:             preparedTransactionOffset// 10
52:         );
53:     } catch (Exception e) {
54:     }
55:
56:     return new DispatchRequest(-1, false /* success */);
57: }
58:
59: // ⬇️⬇️⬇️【ScheduleMessageService.java】
60: /**
61:  * 计算 投递时间【计划消费时间】
62:  *
63:  * @param delayLevel 延迟级别
64:  * @param storeTimestamp 存储时间
65:  * @return 投递时间【计划消费时间】
66:  */
67: public long computeDeliverTimestamp(final int delayLevel, final long storeTimestamp) {
68:     Long time = this.delayLevelTable.get(delayLevel);
69:     if (time != null) {
70:         return time + storeTimestamp;
71:     }
72:
73:     return storeTimestamp + 1000;
74: }

2.4 Broker 发送定时消息

  • 🦅 对 SCHEDULE_TOPIC_XXXX 每条消费队列对应单独一个定时任务进行轮询,发送 到达投递时间【计划消费时间】 的消息。

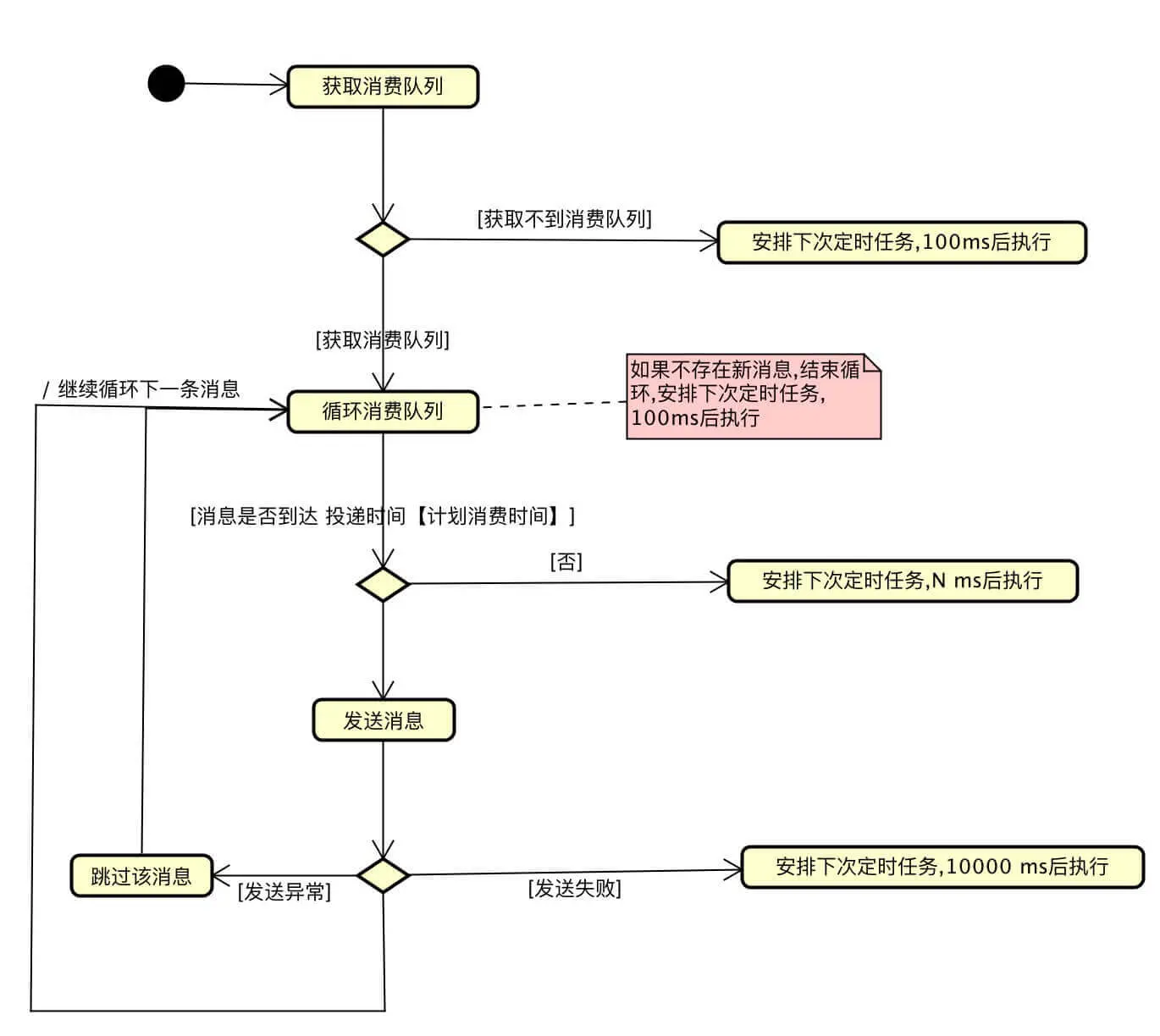

下图是发送定时消息的处理逻辑图:

定时消息定时逻辑

实现代码如下:

  1: /**
  2:  * ⬇️⬇️⬇️ 发送(投递)延迟消息定时任务
  3:  */
  4: class DeliverDelayedMessageTimerTask extends TimerTask {
  5:     /**
  6:      * 延迟级别
  7:      */
  8:     private final int delayLevel;
  9:     /**
 10:      * 位置
 11:      */
 12:     private final long offset;
 13:
 14:     public DeliverDelayedMessageTimerTask(int delayLevel, long offset) {
 15:         this.delayLevel = delayLevel;
 16:         this.offset = offset;
 17:     }
 18:
 19:     @Override
 20:     public void run() {
 21:         try {
 22:             this.executeOnTimeup();
 23:         } catch (Exception e) {
 24:             // XXX: warn and notify me
 25:             log.error("ScheduleMessageService, executeOnTimeup exception", e);
 26:             ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(
 27:                 this.delayLevel, this.offset), DELAY_FOR_A_PERIOD);
 28:         }
 29:     }
 30:
 31:     /**
 32:      * 纠正可投递时间。
 33:      * 因为发送级别对应的发送间隔可以调整,如果超过当前间隔,则修正成当前配置,避免后面的消息无法发送。
 34:      *
 35:      * @param now 当前时间
 36:      * @param deliverTimestamp 投递时间
 37:      * @return 纠正结果
 38:      */
 39:     private long correctDeliverTimestamp(final long now, final long deliverTimestamp) {
 40:         long result = deliverTimestamp;
 41:
 42:         long maxTimestamp = now + ScheduleMessageService.this.delayLevelTable.get(this.delayLevel);
 43:         if (deliverTimestamp > maxTimestamp) {
 44:             result = now;
 45:         }
 46:
 47:         return result;
 48:     }
 49:
 50:     public void executeOnTimeup() {
 51:         ConsumeQueue cq = ScheduleMessageService.this.defaultMessageStore.findConsumeQueue(SCHEDULE_TOPIC,  delayLevel2QueueId(delayLevel));
 52:
 53:         long failScheduleOffset = offset;
 54:
 55:         if (cq != null) {
 56:             SelectMappedBufferResult bufferCQ = cq.getIndexBuffer(this.offset);
 57:             if (bufferCQ != null) {
 58:                 try {
 59:                     long nextOffset = offset;
 60:                     int i = 0;
 61:                     for (; i < bufferCQ.getSize(); i += ConsumeQueue.CQ_STORE_UNIT_SIZE) {
 62:                         long offsetPy = bufferCQ.getByteBuffer().getLong();
 63:                         int sizePy = bufferCQ.getByteBuffer().getInt();
 64:                         long tagsCode = bufferCQ.getByteBuffer().getLong();
 65:
 66:                         long now = System.currentTimeMillis();
 67:                         long deliverTimestamp = this.correctDeliverTimestamp(now, tagsCode);
 68:
 69:                         nextOffset = offset + (i / ConsumeQueue.CQ_STORE_UNIT_SIZE);
 70:
 71:                         long countdown = deliverTimestamp - now;
 72:
 73:                         if (countdown <= 0) { // 消息到达可发送时间
 74:                             MessageExt msgExt = ScheduleMessageService.this.defaultMessageStore.lookMessageByOffset(offsetPy, sizePy);
 75:                             if (msgExt != null) {
 76:                                 try {
 77:                                     // 发送消息
 78:                                     MessageExtBrokerInner msgInner = this.messageTimeup(msgExt);
 79:                                     PutMessageResult putMessageResult = ScheduleMessageService.this.defaultMessageStore.putMessage(msgInner);
 80:                                     if (putMessageResult != null && putMessageResult.getPutMessageStatus() == PutMessageStatus.PUT_OK) { // 发送成功
 81:                                         continue;
 82:                                     } else { // 发送失败
 83:                                         // XXX: warn and notify me
 84:                                         log.error("ScheduleMessageService, a message time up, but reput it failed, topic: {} msgId {}", msgExt.getTopic(), msgExt.getMsgId());
 85:
 86:                                         // 安排下一次任务
 87:                                         ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel, nextOffset), DELAY_FOR_A_PERIOD);
 88:
 89:                                         // 更新进度
 90:                                         ScheduleMessageService.this.updateOffset(this.delayLevel, nextOffset);
 91:                                         return;
 92:                                     }
 93:                                 } catch (Exception e) {
 94:                                     // XXX: warn and notify me
 95:                                     log.error("ScheduleMessageService, messageTimeup execute error, drop it. msgExt="
 96:                                             + msgExt + ", nextOffset=" + nextOffset + ",offsetPy=" + offsetPy + ",sizePy=" + sizePy, e);
 97:                                 }
 98:                             }
 99:                         } else {
100:                             // 安排下一次任务
101:                             ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel, nextOffset), countdown);
102:
103:                             // 更新进度
104:                             ScheduleMessageService.this.updateOffset(this.delayLevel, nextOffset);
105:                             return;
106:                         }
107:                     } // end of for
108:
109:                     nextOffset = offset + (i / ConsumeQueue.CQ_STORE_UNIT_SIZE);
110:
111:                     // 安排下一次任务
112:                     ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel, nextOffset), DELAY_FOR_A_WHILE);
113:
114:                     // 更新进度
115:                     ScheduleMessageService.this.updateOffset(this.delayLevel, nextOffset);
116:                     return;
117:                 } finally {
118:                     bufferCQ.release();
119:                 }
120:             } // end of if (bufferCQ != null)
121:             else { // 消费队列已经被删除部分,跳转到最小的消费进度
122:                 long cqMinOffset = cq.getMinOffsetInQueue();
123:                 if (offset < cqMinOffset) {
124:                     failScheduleOffset = cqMinOffset;
125:                     log.error("schedule CQ offset invalid. offset=" + offset + ", cqMinOffset="
126:                         + cqMinOffset + ", queueId=" + cq.getQueueId());
127:                 }
128:             }
129:         } // end of if (cq != null)
130:
131:         ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel, failScheduleOffset), DELAY_FOR_A_WHILE);
132:     }
133:
134:     /**
135:      * 设置消息内容
136:      *
137:      * @param msgExt 消息
138:      * @return 消息
139:      */
140:     private MessageExtBrokerInner messageTimeup(MessageExt msgExt) {
141:         MessageExtBrokerInner msgInner = new MessageExtBrokerInner();
142:         msgInner.setBody(msgExt.getBody());
143:         msgInner.setFlag(msgExt.getFlag());
144:         MessageAccessor.setProperties(msgInner, msgExt.getProperties());
145:
146:         TopicFilterType topicFilterType = MessageExt.parseTopicFilterType(msgInner.getSysFlag());
147:         long tagsCodeValue =
148:             MessageExtBrokerInner.tagsString2tagsCode(topicFilterType, msgInner.getTags());
149:         msgInner.setTagsCode(tagsCodeValue);
150:         msgInner.setPropertiesString(MessageDecoder.messageProperties2String(msgExt.getProperties()));
151:
152:         msgInner.setSysFlag(msgExt.getSysFlag());
153:         msgInner.setBornTimestamp(msgExt.getBornTimestamp());
154:         msgInner.setBornHost(msgExt.getBornHost());
155:         msgInner.setStoreHost(msgExt.getStoreHost());
156:         msgInner.setReconsumeTimes(msgExt.getReconsumeTimes());
157:
158:         msgInner.setWaitStoreMsgOK(false);
159:         MessageAccessor.clearProperty(msgInner, MessageConst.PROPERTY_DELAY_TIME_LEVEL);
160:
161:         msgInner.setTopic(msgInner.getProperty(MessageConst.PROPERTY_REAL_TOPIC));
162:
163:         String queueIdStr = msgInner.getProperty(MessageConst.PROPERTY_REAL_QUEUE_ID);
164:         int queueId = Integer.parseInt(queueIdStr);
165:         msgInner.setQueueId(queueId);
166:
167:         return msgInner;
168:     }
169: }

2.5 Broker 持久化定时发送进度

  • 🦅 定时消息发送进度存储在文件(../config/delayOffset.json)里
  • 🦅 每 10s 定时持久化发送进度。

核心代码如下:

 1: // ⬇️⬇️⬇️【ScheduleMessageService.java】
 2: /**
 3: public void start() {
 4:     // 定时发送消息
 5:     for (Map.Entry<Integer, Long> entry : this.delayLevelTable.entrySet()) {
 6:         Integer level = entry.getKey();
 7:         Long timeDelay = entry.getValue();
 8:         Long offset = this.offsetTable.get(level);
 9:         if (null == offset) {
10:             offset = 0L;
11:         }
12:
13:         if (timeDelay != null) {
14:             this.timer.schedule(new DeliverDelayedMessageTimerTask(level, offset), FIRST_DELAY_TIME);
15:         }
16:     }
17:
18:     // 定时持久化发送进度
19:     this.timer.scheduleAtFixedRate(new TimerTask() {
20:
21:         @Override
22:         public void run() {
23:             try {
24:                 ScheduleMessageService.this.persist();
25:             } catch (Exception e) {
26:                 log.error("scheduleAtFixedRate flush exception", e);
27:             }
28:         }
29:     }, 10000, this.defaultMessageStore.getMessageStoreConfig().getFlushDelayOffsetInterval());
30: }

3. 消息重试

Consumer 消费消息失败后,要提供一种重试机制,令消息再消费一次。

  • 🦅 Consumer 将消费失败的消息发回 Broker,进入延迟消息队列。即,消费失败的消息,不会立即消费。

核心代码如下:

 1: // ⬇️⬇️⬇️【SendMessageProcessor.java】
 2: /**
 3:  * 消费者发回消息
 4:  *
 5:  * @param ctx ctx
 6:  * @param request 请求
 7:  * @return 响应
 8:  * @throws RemotingCommandException 当远程调用异常
 9:  */
10: private RemotingCommand consumerSendMsgBack(final ChannelHandlerContext ctx, final RemotingCommand request)
11:     throws RemotingCommandException {
12:     // ....(省略代码)
13:     // 处理 delayLevel(独有)。
14:     int delayLevel = requestHeader.getDelayLevel();
15:     int maxReconsumeTimes = subscriptionGroupConfig.getRetryMaxTimes();
16:     if (request.getVersion() >= MQVersion.Version.V3_4_9.ordinal()) {
17:         maxReconsumeTimes = requestHeader.getMaxReconsumeTimes();
18:     }
19:     if (msgExt.getReconsumeTimes() >= maxReconsumeTimes//
20:     // ....(省略代码)
21:     } else {
22:         if (0 == delayLevel) {
23:             delayLevel = 3 + msgExt.getReconsumeTimes();
24:         }
25:         msgExt.setDelayTimeLevel(delayLevel);
26:     }
27:
28:     // ....(省略代码)
29:     return response;
30: }

666. 彩蛋

知识星球
