【图片版】CSS网格布局(Grid)完全教程

1,610 阅读16分钟

简言

CSS网格布局(Grid)是一套二维的页面布局系统,它的出现将完全颠覆页面布局的传统方式。传统的CSS页面布局 一直不够理想。包括table布局、浮动、定位及内联块等方式,从本质上都是Hack的方式,并且遗漏了一些重要的功能(比如:垂直居中)。Flexbox的出现部分解决了上述问题,但Flex布局是为了解决简单的一维布局,适用于页面局部布局。而Grid天然就是为了解决复杂的二维布局而出现的,适用页面的整体布局。在实际工作中,Grid和Flexbox不但不矛盾,而且还能很好的结合使用。做为WEB程序员,我们在页面布局问题上都付出过努力,也将不断探索新的方案。而Grid是第一个专门为布局问题而生的CSS模块,我们有理由对Grid充满期待。

本文包括18个小节,62个实例,完整阅读需要时间20分钟以上。

为了获得最佳的阅体验,可以访问如下格式的教程:

学习CSS网格

1 网格容器

将属性 display 值设为 gridinline-grid 就创建了一个网格容器,所有容器直接子结点自动成为网格项目。

1.1 例1

grid  {
    display: grid;
}

网格项目按行排列,网格项目占用整个容器的宽度。

网格容器演示1

演示程序

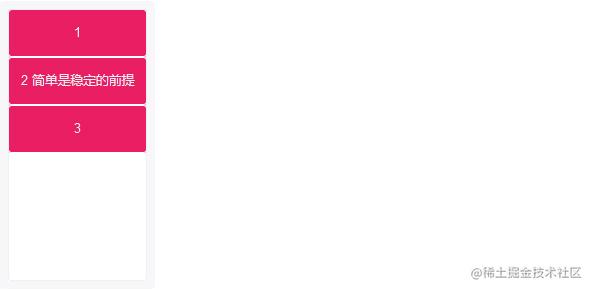

1.1 例2

grid  {
    display: inline-grid;
}

网格项目按行排列,网格项目宽度由自身宽度决定。

网格容器演示2

演示程序

2 显示网格

属性grid-template-rowsgrid-template-columns用于显示定义网格,分别用于定义行轨道和列轨道。

2.1 例3

grid  {
    display: grid;
    grid-template-rows: 50px 100px;
}

属性grid-template-rows用于定义行的尺寸,即轨道尺寸。轨道尺寸可以是任何非负的长度值(px,%,em,等)

网格项目1的行高是50px,网格项目2的行高是100px。

因为只定义了两个行高,网格项目3和4的行高取决于其本身的高度。

显示网格演示1

演示程序

2.2 例4

grid  {
    display: grid;
    grid-template-columns: 90px 50px 120px;
}

类似于行的定义,属性grid-template-columns用于定义列的尺寸。

因为定义中只有三列,所以项目4,5,6排在新的一行; 并因为它们位于第1,2,3列的轨道上,所以其宽度等于定义中第1,2,3列轨道的宽度。

网格项目的第1列,第2列,第3列的宽度分别是 90px, 50px 和 120px 。

显示网格演示2

演示程序

2.3 例5

grid  {
    display: grid;
    grid-template-columns: 1fr 1fr 2fr;
}

单位fr用于表示轨道尺寸配额,表示按配额比例分配可用空间。

本例中,项目1占 1/4 宽度,项目2占 1/4 宽度,项目3占 1/2 宽度。

显示网格演示3

演示程序

2.4 例6

grid  {
    display: grid;
    grid-template-columns: 3rem 25% 1fr 2fr;
}

单位fr和其它长度单位混合使用时,fr的计算基于其它单位分配后的剩余空间。

本例中,1fr = (容器宽度 - 3rem - 容器宽度的25%) / 3

显示网格演示4

演示程序

3 轨道的最小最大尺寸设置

函数minmax()用于定义轨道最小/最大边界值。

3.1 例7

grid  {
    display: grid;
    grid-template-rows:    minmax(100px, auto);
    grid-template-columns: minmax(auto, 50%) 1fr 3em;
}

函数minmax()接收两个参数:第一个参数表示最小轨道尺寸,第二个参数表示最大轨道尺寸。长度值可以是auto,表示轨道尺寸可以根据内容大小进行伸长或收缩。

本例中,第一行最小高度设置成100px,但是最大高度设置成auto,表示行高可以根据内容伸长超过100px。

本例中,第一列宽度的最大值设置成50%,表示其宽度不能超过整个容器宽度的50%。

轨道的最小最大尺寸设置演示1

演示程序

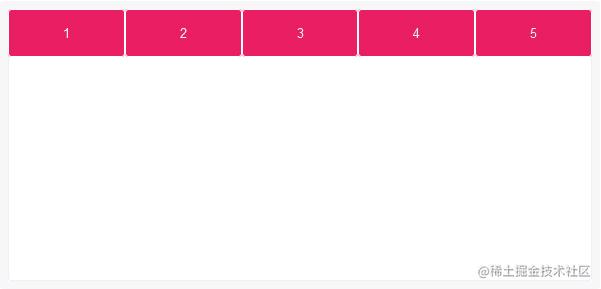

4 重复的网格轨道

函数repeat()用来定义重复的网格轨道,尤其适用于有多个相同项目的情况下。

4.1 例8

grid  {
    display: grid;
    grid-template-rows:    repeat(4, 100px);
    grid-template-columns: repeat(3, 1fr);
}

函数repeat()接收两个参数:第一个参数表示重复的次数,第二个参数表示轨道尺寸。

重复的网格轨道演示1

演示程序

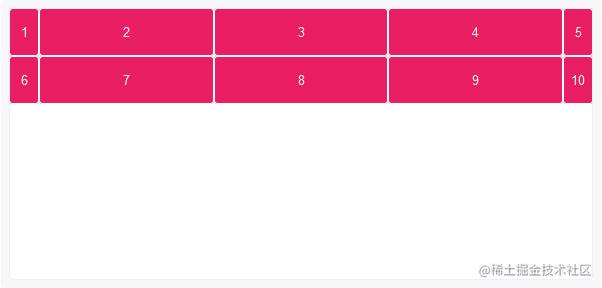

4.2 例9

grid  {
    display: grid;
    grid-template-columns: 30px repeat(3, 1fr) 30px;
}

函数repeat()可以用在轨道定义列表当中。

本例中,第1列和第5列的宽度是30px。函数repeat()创建了中间3列,每一列宽度都是1fr

重复的网格轨道演示2

演示程序

5 定义网格间隙

属性grid-column-gapgrid-row-gap用于定义网格间隙。

网格间隙只创建在行列之间,项目与边界之间无间隙。

5.1 例10

grid  {
    display: grid;
    grid-row-gap:    20px;
    grid-column-gap: 5rem;
}

间隙尺寸可以是任何非负的长度值(px,%,em等)。

定义网格间隙演示1

演示程序

5.2 例11

grid  {
    display: grid;
    grid-gap: 100px 1em;
}

属性grid-gapgrid-row-gapgrid-column-gap的简写形式。

第一个值表示行间隙,第二个值表示列间隙。

定义网格间隙演示2

演示程序

5.3 例12

grid  {
    display: grid;
    grid-gap: 2rem;
}

如只有一个值,则其即表示行间隙,也表示列间隙。

定义网格间隙演示3

演示程序

6 用网格线编号定位项目

网格线本质上是用来表示网格轨道的开始和结束。

每一条网格线编号都以1开始,以1为步长向前编号,其中包括行列两组网格线。

6.1 例13

.item1 {
    grid-row-start: 2;
    grid-row-end: 3;
    grid-column-start: 2;
    grid-column-end: 3;
}

这是一个3行2列的网格,即在行上有4条网格线,在列上有3条网格线。项目1利用网格线编号定位在第2行第2列的位置上。

本例中,项目只跨越一行一列,则grid-row-endgrid-column-end的定义可以省略。

用网格线编号定位项目演示1

演示程序

6.2 例14

.item1 {
    grid-row:    2;
    grid-column: 3 / 4;
}

属性grid-rowgrid-row-startgrid-row-end的简写形式。

属性grid-columngrid-column-startgrid-column-end的简写形式。

如果只指定一个值,它表示 grid-row/column-start

如果两个值都指定,第一个表示 grid-row/column-start ,第二个值表示grid-row/column-end。而且你必须用斜杠(/)分隔这两个值。

用网格线编号定位项目演示2

演示程序

6.3 例15

.item1 {
    grid-area: 2 / 2 / 3 / 3;
}

属性grid-areagrid-row-start, grid-column-start, grid-row-endgrid-column-end的简写形式。

如果四个值都指定,则第一个表示 grid-row-start, 第二个表示 grid-column-start, 第三个表示 grid-row-end ,第四个表示 grid-column-end

用网格线编号定位项目演示3

演示程序

7 网格项目跨越行列

网格项目默认都占用一行和一列,但可以使用前一节中定位项目的属性来指定项目跨越多行或多列。

7.1 例16

.item1 {
    grid-column-start: 1;
    grid-column-end:   4;
}

通过grid-column-startgrid-column-end属性值的设置,使该网格项目跨越多列。

网格项目跨越行列演示1

演示程序

7.2 例17

.item1 {
    grid-row-start: 1;
    grid-row-end:   4;
}

通过grid-row-startgrid-row-end属性值的设置,使该网格项目跨越多行。

网格项目跨越行列演示2

演示程序

7.3 例18

.item1 {
    grid-row:    2 / 5;
    grid-column: 2 / 4;
}

简写属性 grid-rowgrid-column 即能用来定位项目,也能用来使项目跨越多个行列。

网格项目跨越行列演示1

演示程序

7.4 例19

.item1 {
    grid-row:    2 / span 3;
    grid-column: span 2;
}

关键字 span 用来指定跨越行或列的数量。

网格项目跨越行列演示1

演示程序

8 网格线命名

当利用属性grid-template-rowsgrid-template-columns定义网格时,可以同时定义网格线的名称。网格线名称可以用于定位网格项目。

8.1 例20

grid  {
    display: grid;
    grid-template-rows:    [row-1-start] 1fr [row-2-start] 1fr [row-2-end];
    grid-template-columns: [col-1-start] 1fr [col-2-start] 1fr [col-3-start] 1fr [col-3-end];
}

用属性grid-template-rowsgrid-template-columns定义网格,同时定义网格线名称。

为避免混淆,网格线名称应避免使用规范中的关键字(span等)。

定义网格线名称的方法是要将其放在中括号内([name-of-line]),并要和网格轨道相对应。

网格线命名演示1

8.2 例21

grid  {
    display: grid;
    grid-template-rows:    [row-start row-1-start] 1fr [row-1-end row-2-start] 1fr [row-2-end row-end];
    grid-template-columns: [col-start] 1fr [col-2-start] 1fr [col-3-start] 1fr [col-end];
}

可以给同一网格线定义多个名称,方法就是在中括号内用空格将多个名称分开。

每一个网格线名都可以被引用,以用来定位网格项目。

网格线命名演示2

9 用网格线名定位项目

利用命名的网格线,可以很方便地进行项目定位。

9.1 例22

.item1 {
    grid-row-start:    row-2-start;
    grid-row-end:      row-end;
    grid-column-start: col-2-start;
    grid-column-end:   col-end;
}

引用网格线名称不用加中括号。

用网格线名定位项目演示1

演示程序

9.2 例23

.item1 {
    grid-row:    row-2-start / row-end;
    grid-column: col-2-start / col-end;
}

简写属性grid-rowgrid-column也可以利用网格线名称来定位项目。

用网格线名定位项目演示2

演示程序

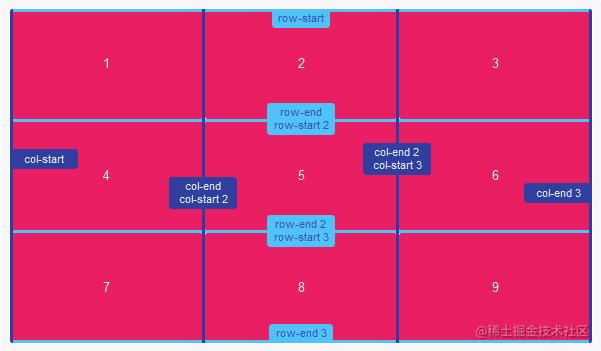

10 用同名网格线命名和定位项目

函数repeat()可以定义同名网格线。这节省了给每条网格都命名的时间。

10.1 例24

grid {
    display: grid;
    grid-template-rows: repeat(3, [row-start] 1fr [row-end]);
    grid-template-columns: repeat(3, [col-start] 1fr [col-end]);
}

函数repeat()可以用来定义同名网格线。 这样多个网格线拥有相同的名字。

同名网格线会被分配一个位置编号,做为其唯一标识。

用同名网格线命名和定位项目演示1

10.2 例25

.item1 {
    grid-row:    row-start 2 / row-end 3;
   grid-column: col-start / col-start 3;
}

用同名网格线来定位项目时,应注意在网格线名称和编号之间有一个空格。

本例中,项目1的行定位开始于第2条名称是row-start的网格线,结束于第3条名称是row-end的网格线;列定位开始于第1条名称是col-start的网格线,结束于第3条名称是col-start的网格线。

用同名网格线命名和定位项目演示2

演示程序

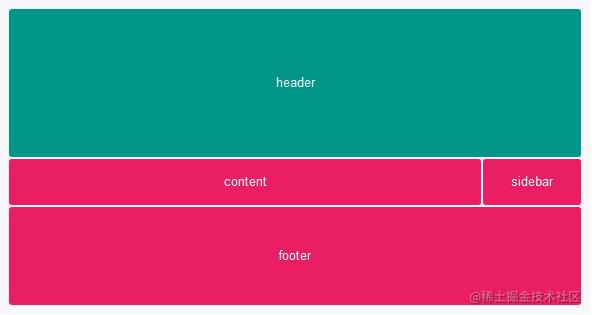

11 用网格区域命名和定位项目

如同网格线命名,可以用属性grid-template-areas给网格区域命名。网格区域名称可以用来定位网格项目。

11.1 例26

grid {
    display: grid;
    grid-template-areas:   "header header"
                        "content sidebar"
                        "footer footer";
    grid-template-rows:    150px 1fr 100px;
    grid-template-columns: 1fr 200px;
}

一组区域名称要放在单引号或双引号内,每一个名称之间以空格分隔。

每一组名称定义一行,每一个名称定义一列。

用网格区域命名和定位项目演示1

11.2 例27

header {
    grid-row-start: header;
    grid-row-end: header;
    grid-column-start: header;
    grid-column-end: header;
}

网格区域名称可以用在属性grid-row-start, grid-row-end, grid-column-start, 和 grid-column-end的值中,用来定位项目。

用网格区域命名和定位项目演示2

11.3 例28

footer {
    grid-row: footer;
    grid-column: footer;
}

网格区域名称也可以用于简写属性grid-rowgrid-column的值中。

用网格区域命名和定位项目演示3

11.4 例29

aside {
    grid-area: sidebar;
}

网格区域名称也可以用于简写属性grid-area的值中。

用网格区域命名和定位项目演示4

演示程序

12 隐式网格

隐式网格用来在显式网格之外定位项目。有时在显示网格中没有足够的空间,或者是要在显示网格之外定位项目就要用到隐式网格。这时可以把这些项目放置在隐式网格中。

隐式网格可以通过属性 grid-auto-rows, grid-auto-columns, 和 grid-auto-flow 来定义。

12.1 例30

grid {
    display : grid;
    grid-template-rows:    70px;
    grid-template-columns: repeat(2, 1fr);
    grid-auto-rows:        140px;
}

本例中,只定一个行轨道,因此项目 1 和 2 高 70px 。

第2行轨道有隐式网格自动创建并为项目 3 和 4 分配了空间。 属性grid-auto-rows 定义了隐式网格的行轨道尺寸,即项目3和4的高度是 140px 。

隐式网格演示1

演示程序

12.2 例31

grid {
    display : grid;
    grid-auto-flow: row;
}

缺省的网格布局方向是行的方向(row)。

隐式网格演示2

12.3 例32

grid {
    display : grid;
    grid-auto-flow: column;
}

网格的布局方向可以定义为列的方向(column)。

隐式网格演示3

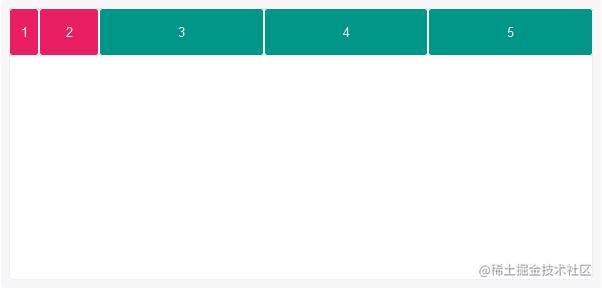

12.4 例33

grid {
    display : grid;
    grid-template-columns: 30px 60px;
    grid-auto-flow:        column;
    grid-auto-columns:     1fr;
}

本例中,我们只定义了两个列轨道的尺寸30px 和 60px。

隐式网格中自动创建其它列并给项目3,4,5分配空间;分配的空间尺寸是通过属性 grid-auto-columns定义的。

隐式网格演示4

演示程序

13 隐式命名的网格区域

网格线名称可以任意指定,但分配以 -start-end 结尾的名字有额外的益处,这样隐式地创建了具名网格区域,该名称可以用于项目定位。

13.1 例34

grid {
    display : grid;
    grid-template-rows:    [outer-start] 1fr [inner-start] 1fr [inner-end] 1fr [outer-end];
    grid-template-columns: [outer-start] 1fr [inner-start] 1fr [inner-end] 1fr [outer-end];
}

本例中,行和列都有名为inner-startinner-end的网格线,它们隐式地给网格区域分派了名称(inner)。

item1 {
    grid-area: inner;
}

这样我们就能够直接使用网格区域名来定位,而不需要再用网格线来定位项目了。

隐式命名的网格区域演示1

演示程序

14 隐式命名的网格线

隐式命名网格线和隐式命名的网格区域的工作原理刚好相反。

14.1 例35

grid {
    display : grid;
    grid-template-areas:   "header header"
                        "content sidebar"
                        "footer footer";
    grid-template-rows:    80px 1fr 40px;
    grid-template-columns: 1fr 200px;
}

定义网格区域时隐式的命名了网格线的名称。这些网格线的名称是基于区域名加上-start-end后缀组成的。

隐式命名的网格线演示1

14.2 例36

item1 {
    grid-row-start:    header-start;
    grid-row-end:      content-start;
    grid-column-start: footer-start;
    grid-column-end:   sidebar-end;
}

本例中,header是通过隐式网格线名称进行定位的。

隐式命名的网格线演示2

演示程序

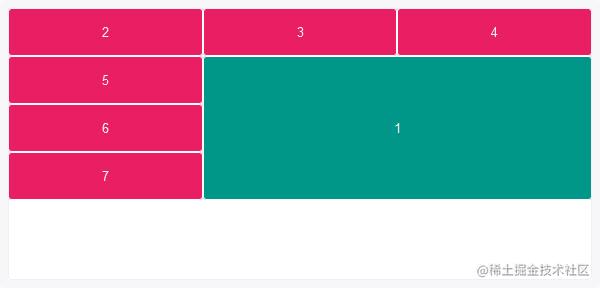

15 层叠网格项目

通过项目定位可以使多个项目层叠在一起,属性z-index可以改变层叠项目的层次。

15.1 例37

.item-1, .item-2 {
  grid-row-start:  1;
  grid-column-end: span 2;
}
.item-1 { grid-column-start: 1; z-index: 1; }
.item-2 { grid-column-start: 2 }

本例中,项目1 和 2 行定位开始于第1条行网格线,并跨越两列。

两个项目都是用网格线编号进行定位。项目1起始于第1条列网格线,项目2起始于第2条列网格线,这使得两个项目在第一行中间列发生层叠。

缺省情况下,项目2将层叠于项目1之上;然而,给项目1设置属性z-index: 1就使得项目1层叠于项目2之上。

层叠网格项目演示1

演示程序

15.2 例38

.overlay {
    grid-row-start:    header-start;
    grid-row-end:      content-end;
    grid-column-start: content-start;
    grid-column-end:   sidebar-start;
    z-index: 1;
}

本例中,利用在 grid-template-areas 定义中的隐式网格线名称,定位了一个网格项目(overlay),并将层叠于上层。

层叠网格项目演示2

演示程序

16 网格项目的对齐方式

CSS的 盒模型对齐模块 补充了CSS网格的内容,网格项目可以按行或列的轴线方向实现多种对齐方式。

属性justify-itemsjustify-self 以行轴为参照对齐项目,属性align-itemsalign-self 以列轴为参照对齐项目。

属性justify-itemsalign-items 是网格容器的属性,并支持如下这些值:

  • auto
  • normal
  • start
  • end
  • center
  • stretch
  • baseline
  • first baseline
  • last baseline

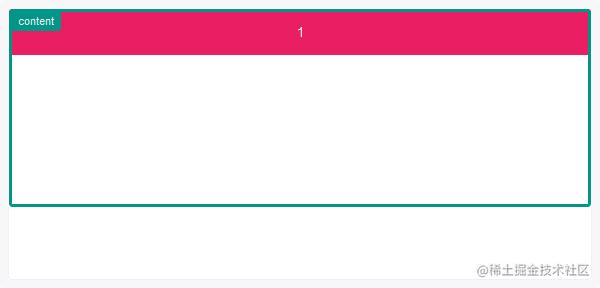

16.1 例39

.grid {
    grid-template-rows: 80px 80px;
    grid-template-columns: 1fr 1fr;
    grid-template-areas: "content content"
                       "content content";
}
.item { grid-area: content }
.grid {
    justify-items: start
}

在行的轴线起点处对齐。

网格项目的对齐方式演示1

演示程序

16.2 例40

grid {
    justify-items: center;
}

在行的轴线中点处对齐。

网格项目的对齐方式演示2

演示程序

16.3 例41

grid {
    justify-items: end;
}

在行的轴线终点处对齐。

网格项目的对齐方式演示3

演示程序

16.4 例42

grid {
    justify-items: stretch;
}

在行的轴线方向延伸并填满整个区域。stretch是缺省值。

网格项目的对齐方式演示4

演示程序

16.5 例43

grid {
    align-items: start;
}

在列的轴线起点处对齐。

网格项目的对齐方式演示5

演示程序

16.6 例44

grid {
    align-items: center;
}

在列的轴线中点处对齐。

网格项目的对齐方式演示6

演示程序

16.7 例45

grid {
    align-items: end;
}

在列的轴线终点处对齐。

网格项目的对齐方式演示7

演示程序

16.8 例46

grid  {
    align-items: stretch;
}

在列的轴线方向延伸并填满整个区域。

网格项目的对齐方式演示8

演示程序

16.9 例47

grid {
    justify-items: center;
    align-items:   center;
}

项目定位于行轴和列轴线的中间位置。

网格项目的对齐方式演示9

演示程序

17 网格项目的对齐方式2

项目可以用属性align-self 和 justify-self定义自己的对齐方式,并支持如下这些属性值:

  • auto
  • normal
  • start
  • end
  • center
  • stretch
  • baseline
  • first baseline
  • last baseline

17.1 例48

.item1 { justify-self: start }
.item2 { justify-self: center }
.item3 { justify-self: end }

属性justify-self 在行的轴线方向定义对齐方式。

网格项目的对齐方式演示10

演示程序

17.2 例49

.item1 { align-self: start }
.item2 { align-self: center }
.item3 { align-self: end }

属性align-self 在列的轴线方向定义对齐方式。

网格项目的对齐方式演示11

演示程序

17.3 例50

.item1 {
    justify-self: center
    align-self:   center
}

项目1定位在行的轴线和列的轴线的中间位置。

网格项目的对齐方式演示12

演示程序

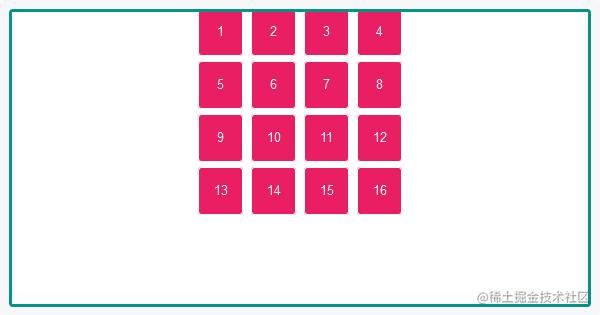

18 网格轨道的对齐方式

在网格容器中,网格轨道延轴线方向有多种对齐方式。

属性align-content用于定义网格轨道延着行的轴线的对齐方式,而属性justify-content用于定义网格轨道沿着列的轴线的对齐方式。并分别支持如下属性:

  • normal
  • start
  • end
  • center
  • stretch
  • space-around
  • space-between
  • space-evenly
  • baseline
  • first baseline
  • last baseline

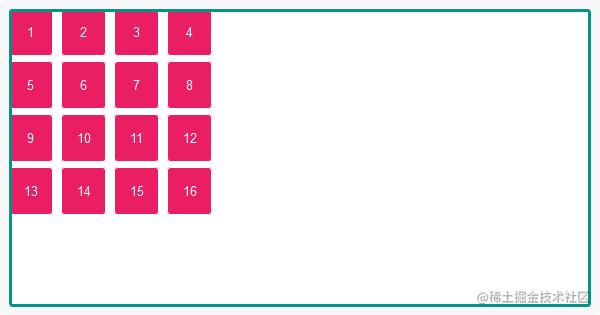

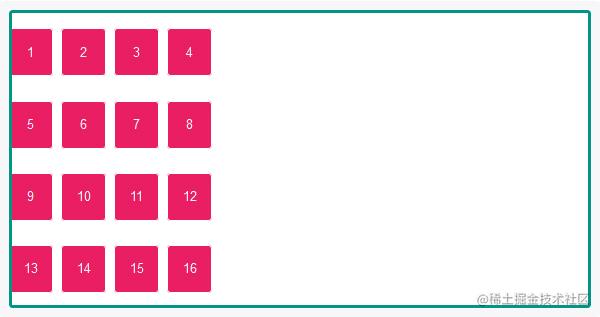

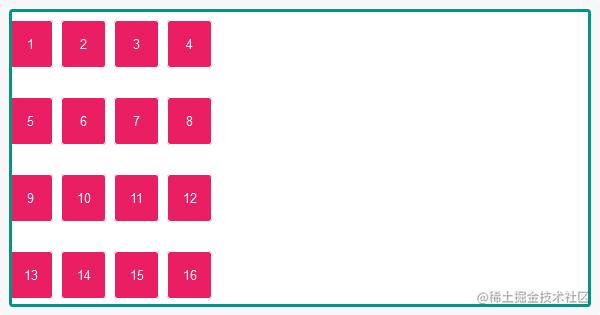

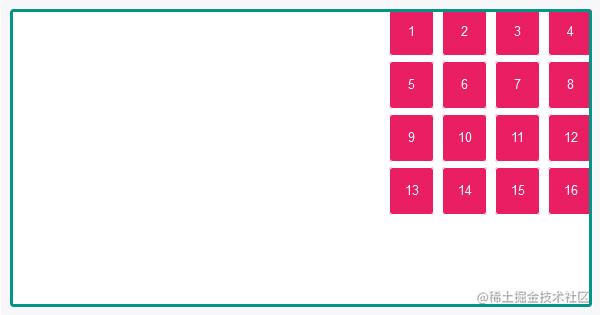

18.1 例51

.grid {
    width: 100%;
    height: 300px;
    grid-template-columns: repeat(4, 45px);
    grid-template-rows: repeat(4, 45px);
    grid-gap: 0.5em;
    justify-content: start;
}

列的轨道在行的轴线起点处对齐。start 是缺省值。

网格轨道的对齐方式演示1

演示程序

18.2 例52

.grid {
    justify-content: end;
}

列的轨道在行的轴线终点处对齐。

网格轨道的对齐方式演示2

演示程序

18.3 例53

.grid {
    justify-content: center;
}

列的轨道在行的轴线中间处对齐。

网格轨道的对齐方式演示3

演示程序

18.4 例54

.grid {
    justify-content: space-around;
}

在每一列的两侧平均分配额外空间。

网格轨道的对齐方式演示4

演示程序

18.5 例55

.grid {
    justify-content: space-between;
}

在列与列之间平均分配额外的空间。

网格轨道的对齐方式演示5

演示程序

18.6 例56

.grid {
    justify-content: space-evenly;
}

在列与列之间及列与边界之间平均分配额外空间。

网格轨道的对齐方式演示6

演示程序

18.7 例57

.grid {
    align-content: start;
}

行的轨道在列的轴线起点处对齐,属性start是缺省值。

网格轨道的对齐方式演示7

演示程序

18.8 例58

.grid {
    align-content: end;
}

行的轨道在列的轴线终点处对齐。

网格轨道的对齐方式演示8

演示程序

18.9 例59

.grid {
    align-content: center;
}

行的轨道在列的轴线中点处对齐。

网格轨道的对齐方式演示9

演示程序

18.10 例60

.grid {
    align-content: space-around;
}

每一行的两侧平均分配额外空间。

网格轨道的对齐方式演示10

演示程序

18.11 例61

.grid {
    align-content: space-between;
}

在行与行之间平均分配额外空间。

网格轨道的对齐方式演示11

演示程序

18.12 例62

.grid {
    align-content: space-evenly;
}

在行与行之间及行与边界之间平均分配额外空间。

网格轨道的对齐方式演示12

演示程序

结语

本教程相对全面地介绍了网格的相关内容,但这并不是一个完整的技术文档。想更全面的学习相关内容,推荐访问 Mozilla开发者网络W3C 的网格文档。

由于能力有限,翻译中难免错误较多,还请大家多多谅解!

十分感谢原文作者Jonathan Suh在本文排版设计,示例制作,文字编辑等方面卓越的工作。

为了获得最佳的阅体验,请访问如下排版的教程:

学习CSS网格

英文原版
