无论是Dubbo还是Dubbox，包括在之前《聊聊Dubbo（一）：为何选择》中介绍的其他框架，其本质都是远程调用框架，而对于远程调用如果没有分布式的需求，其实是不需要用这么重的框架，只有在分布式的时候，才有Dubbo这样的分布式服务框架的需求，说白了就是个远程服务调用的分布式框架，其重点在于分布式的治理。那Dubbox这样的框架在分布式治理方面带来了哪些核心功能呢？

1 Dubbo核心功能

Remoting:远程通讯，提供对多种NIO框架抽象封装，包括“同步转异步”和“请求-响应”模式的信息交换方式。
Cluster: 服务框架，提供基于接口方法的透明远程过程调用，包括多协议支持，以及软负载均衡，失败容错，地址路由，动态配置等集群支持。
Registry: 服务注册中心，基于注册中心目录服务，使服务消费方能动态的查找服务提供方，使地址透明，使服务提供方可以平滑增加或减少机器。

对于以上的3个核心功能，Dubbo有涉及到哪些组件角色，来协作完成分布式治理的呢？

2 Dubbo组件角色

组件角色	说明
Provider	暴露服务的服务提供方
Consumer	调用远程服务的服务消费方
Registry	服务注册与发现的注册中心
Monitor	统计服务的调用次调和调用时间的监控中心
Container	服务运行容器

调用关系说明：

服务容器Container负责启动，加载，运行服务提供者。

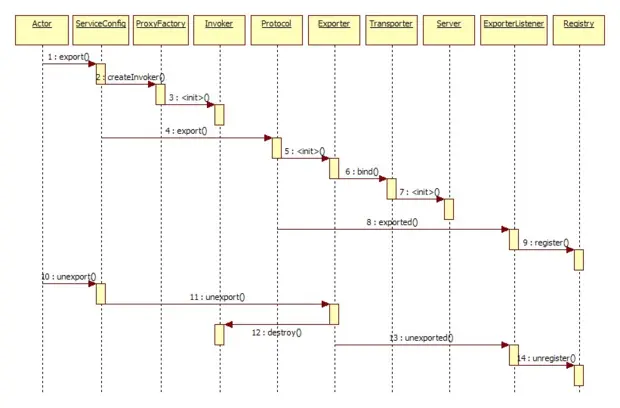

服务提供者Provider在启动时，向注册中心注册自己提供的服务。

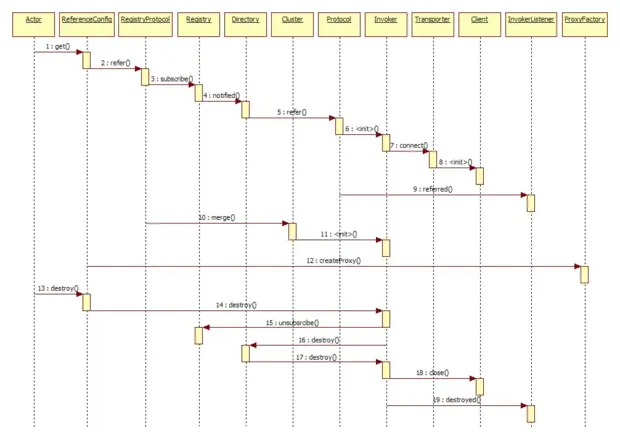

服务消费者Consumer在启动时，向注册中心订阅自己所需的服务。

注册中心Registry返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。

服务消费者Consumer，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。

服务消费者Consumer和提供者Provider，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心Monitor。

3 Dubbo总体架构

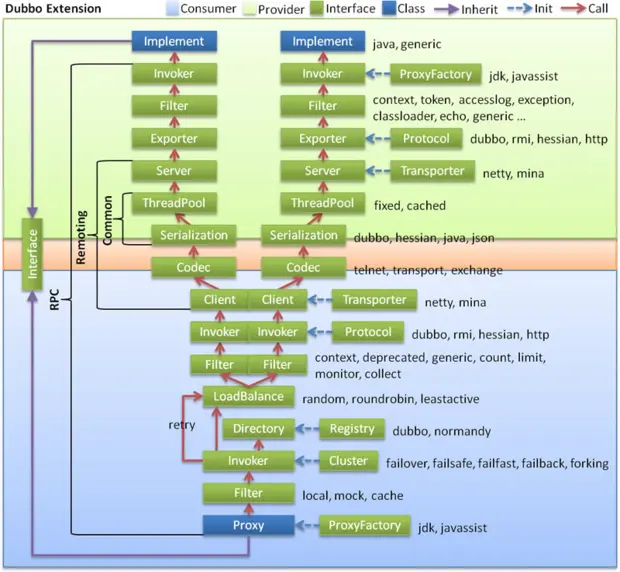

上面介绍给出的都是抽象层面的组件关系，可以说是纵向的以服务模型的组件分析，其实Dubbo最大的特点是按照分层的方式来架构，使用这种方式可以使各个层之间解耦合（或者最大限度地松耦合）。所以，我们横向以分层的方式来看下Dubbo的架构，如图所示：

Dubbo框架设计一共划分了10个层，而最上面的Service层是留给实际想要使用Dubbo开发分布式服务的开发者实现业务逻辑的接口层。图中左边淡蓝背景的为服务消费方使用的接口，右边淡绿色背景的为服务提供方使用的接口，位于中轴线上的为双方都用到的接口。

下面，结合Dubbo官方文档，我们分别理解一下框架分层架构中，各个层次的设计要点：

服务接口层（Service）：与实际业务逻辑相关的，根据服务提供方和服务消费方的业务设计对应的接口和实现。
配置层（Config）：对外配置接口，以ServiceConfig和ReferenceConfig为中心，可以直接new配置类，也可以通过Spring解析配置生成配置类。
服务代理层（Proxy）：服务接口透明代理，生成服务的客户端Stub和服务器端Skeleton，以ServiceProxy为中心，扩展接口为ProxyFactory。
服务注册层（Registry）：封装服务地址的注册与发现，以服务URL为中心，扩展接口为RegistryFactory、Registry和RegistryService。可能没有服务注册中心，此时服务提供方直接暴露服务。
集群层（Cluster）：封装多个提供者的路由及负载均衡，并桥接注册中心，以Invoker为中心，扩展接口为Cluster、Directory、Router和LoadBalance。将多个服务提供方组合为一个服务提供方，实现对服务消费方来透明，只需要与一个服务提供方进行交互。
监控层（Monitor）：RPC调用次数和调用时间监控，以Statistics为中心，扩展接口为MonitorFactory、Monitor和MonitorService。
远程调用层（Protocol）：封将RPC调用，以Invocation和Result为中心，扩展接口为Protocol、Invoker和Exporter。Protocol是服务域，它是Invoker暴露和引用的主功能入口，它负责Invoker的生命周期管理。Invoker是实体域，它是Dubbo的核心模型，其它模型都向它靠扰，或转换成它，它代表一个可执行体，可向它发起invoke调用，它有可能是一个本地的实现，也可能是一个远程的实现，也可能一个集群实现。
信息交换层（Exchange）：封装请求响应模式，同步转异步，以Request和Response为中心，扩展接口为Exchanger、ExchangeChannel、ExchangeClient和ExchangeServer。
网络传输层（Transport）：抽象mina和netty为统一接口，以Message为中心，扩展接口为Channel、Transporter、Client、Server和Codec。
数据序列化层（Serialize）：可复用的一些工具，扩展接口为Serialization、 ObjectInput、ObjectOutput和ThreadPool。

从上图可以看出，Dubbo对于服务提供方和服务消费方，从框架的10层中分别提供了各自需要关心和扩展的接口，构建整个服务生态系统（服务提供方和服务消费方本身就是一个以服务为中心的）。

根据官方提供的，对于上述各层之间关系的描述，如下所示：

在RPC中，Protocol是核心层，也就是只要有Protocol + Invoker + Exporter就可以完成非透明的RPC调用，然后在Invoker的主过程上Filter拦截点。

图中的Consumer和Provider是抽象概念，只是想让看图者更直观的了解哪些类分属于客户端与服务器端，不用Client和Server的原因是Dubbo在很多场景下都使用Provider、Consumer、Registry、Monitor划分逻辑拓普节点，保持统一概念。

而Cluster是外围概念，所以Cluster的目的是将多个Invoker伪装成一个Invoker，这样其它人只要关注Protocol层Invoker即可，加上Cluster或者去掉Cluster对其它层都不会造成影响，因为只有一个提供者时，是不需要Cluster的。

Proxy层封装了所有接口的透明化代理，而在其它层都以Invoker为中心，只有到了暴露给用户使用时，才用Proxy将Invoker转成接口，或将接口实现转成Invoker，也就是去掉Proxy层RPC是可以Run的，只是不那么透明，不那么看起来像调本地服务一样调远程服务。

而Remoting实现是Dubbo协议的实现，如果你选择RMI协议，整个Remoting都不会用上，Remoting内部再划为Transport传输层和Exchange信息交换层，Transport层只负责单向消息传输，是对Mina、Netty、Grizzly的抽象，它也可以扩展UDP传输，而Exchange层是在传输层之上封装了Request-Response语义。

Registry和Monitor实际上不算一层，而是一个独立的节点，只是为了全局概览，用层的方式画在一起。
