前端虚拟列表【虚拟卷帘】的实现

3,068 阅读8分钟

书接上文,在之前的 聊聊前端开发中的长列表 中,笔者对「可视区域渲染」的列表进行了介绍,并写了一个简化的例子来展现如何实现。这种列表一般叫做 Virtual List,在本文中会使用「虚拟列表」来指代。在本文中,笔者会把上篇文章中的简化例子一步步强化成一个相对通用、性能优异的虚拟列表组件,旨在讲清楚虚拟列表的实现思路。阅读本文不需要阅读上一篇文章,但代码是使用 Vue.js 来实现的,所以你需要有 Vue.js 的使用经验。另外,提供了各个步骤的 JSFiddle,如果有不懂的地方,建议通过修改 JSFiddle 在线运行调试。

实现思路

在讲解下面的内容之前,先对虚拟列表做一个简单的定义。

因为 DOM 元素的创建和渲染需要的时间成本很高,在大数据的情况下,完整渲染列表所需要的时间不可接收。其中一个解决思路就是在任何情况下只对「可见区域」进行渲染,可以达到极高的初次渲染性能。

虚拟列表指的就是「可视区域渲染」的列表,重要的基本就是两个概念:

  • 可滚动区域:假设有 1000 条数据,每个列表项的高度是 30,那么可滚动的区域的高度就是 1000 * 30。当用户改变列表的滚动条的当前滚动值的时候,会造成可见区域的内容的变更。
  • 可见区域:比如列表的高度是 300,右侧有纵向滚动条可以滚动,那么视觉可见的区域就是可见区域。

实现虚拟列表就是处理滚动条滚动后的可见区域的变更,其中具体步骤如下:

  1. 计算当前可见区域起始数据的 startIndex
  2. 计算当前可见区域结束数据的 endIndex
  3. 计算当前可见区域的数据,并渲染到页面中
  4. 计算 startIndex 对应的数据在整个列表中的偏移位置 startOffset,并设置到列表上

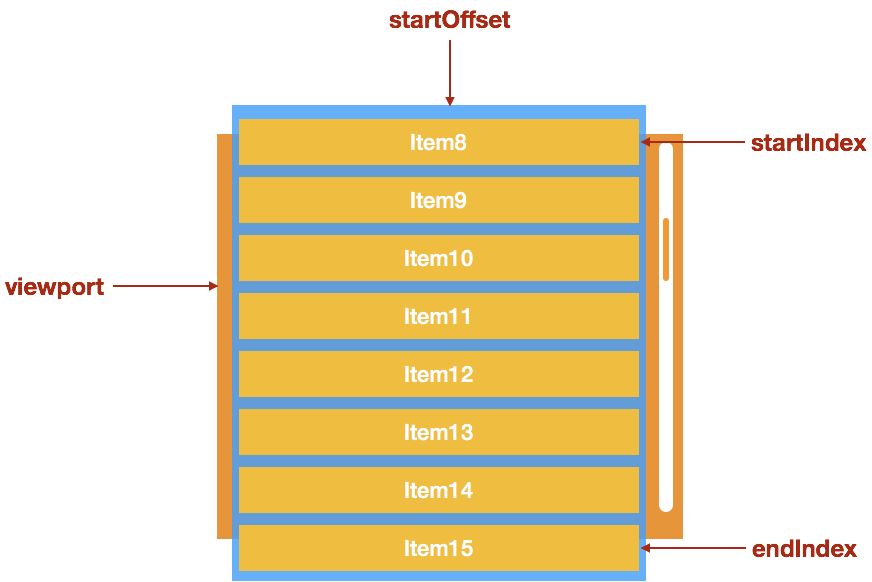

建议参考下图理解一下上面的步骤:

最简单的例子

这个章节会讲述如何把上面步骤变成代码,让这个逻辑在浏览器里真正的运行起来。

为了让这个例子足够简单,做了一个设定:每个列表项的高度都是 30px。在这个约定下,核心 JavaScript 代码不超过 10 行,但是可以完整的实现可见区域的渲染和更新。

我们首先要考虑的是虚拟列表的 HTML、CSS 如何实现,添加了这么几个样式:

  • 列表元素(.list-view)使用相对定位
  • 使用一个不可见元素(.list-view-phantom)撑起这个列表,让列表的滚动条出现
  • 列表的可见元素(.list-view-content)使用绝对定位,left、right、top 设置为 0

CSS 代码如下:

.list-view{height:400px;overflow:auto;position:relative;border:1pxsolid#aaa;}.list-view-phantom{position:absolute;left:0;top:0;right:0;z-index:-1;}.list-view-content{left:0;right:0;top:0;position:absolute;}.list-view-item{padding:5px;color:#666;line-height:30px;box-sizing:border-box;}

HTML 代码如下(先忽略其中的事件、变量绑定):

<template><divclass="list-view"@scroll="handleScroll"><divclass="list-view-phantom":style="{         height: contentHeight      }"></div><divref="content"class="list-view-content"><divclass="list-view-item":style="{          height: itemHeight + 'px'        }"v-for="item in visibleData">
        {{ item.value }}
      </div></div></div></template>

JavaScript 代码如下:

exportdefault{name:'ListView',props:{data:{type:Array,required:true},itemHeight:{type:Number,default:30}},computed:{contentHeight(){returnthis.data.length*this.itemHeight+'px';}},mounted(){this.updateVisibleData();},data(){return{visibleData:[]};},methods:{updateVisibleData(scrollTop){scrollTop=scrollTop||0;constvisibleCount=Math.ceil(this.$el.clientHeight/this.itemHeight);conststart=Math.floor(scrollTop/this.itemHeight);constend=start+visibleCount;this.visibleData=this.data.slice(start,end);this.$refs.content.style.webkitTransform=`translate3d(0, ${start*this.itemHeight}px, 0)`;},handleScroll(){constscrollTop=this.$el.scrollTop;this.updateVisibleData(scrollTop);}}}
  1. 渲染可见区域的数据是 Vue.js 完成的,使用的是 visibleData 这个数组中的元素

  2. 其中虚拟列表的更新逻辑是 updateVisibleData 这个方法,笔者对这个方法加了一些注释:

    updateVisibleData(scrollTop){scrollTop=scrollTop||0;constvisibleCount=Math.ceil(this.el.clientHeight/this.itemHeight);// 取得可见区域的可见列表项数量conststart=Math.floor(scrollTop/this.itemHeight);// 取得可见区域的起始数据索引constend=start+visibleCount;// 取得可见区域的结束数据索引this.visibleData=this.data.slice(start,end);// 计算出可见区域对应的数据,让 Vue.js 更新this.refs.content.style.webkitTransform=translate3d(0, ${start*this.itemHeight}px, 0);// 把可见区域的 top 设置为起始元素在整个列表中的位置(使用 transform 是为了更好的性能)}

  3. 为了让虚拟列表可以正确的出现滚动条,使用了 Vue.js 的计算属性 contentHeight 来计算滚动区域的真正高度

这个最简单的实现可以通过 这里 在线运行,建议对代码进行一些修改然后运行,加深对上文的理解。

去掉高度限制

最简单实现中存在每个元素高度相同的限制,如果打破这个限制,代码该如何实现?

例子中使用了 itemHeight 属性来决定列表项的高度,有两个选择可以实现列表项的动态高度:

  1. 添加一个数组类型的 prop,每个列表项的高度通过索引来获得
  2. 添加一个获取列表项高度的方法,给这个方法传入 item 和 index ,返回对应列表项的高度

很明显第二种方案更灵活一点,所以增加了一个 itemSizeGetter 属性,用来获取每个列表项的高度。

  1. 增加 itemSizeGetter 属性,代码如下:

    itemSizeGetter:{type:Function}

  2. 因为每一行的高度是不一样的,所以 contentHeight 的算法需要进行更新,更新后的代码如下:

    contentHeight(){const{data,itemSizeGetter}=this;lettotal=0;for(leti=0,j=data.length;i<j;i++){total+=itemSizeGetter.call(null,data[i],i);}returntotal;}

  3. 上一个例子中,计算可是区域的起始索引和结束索引只需要使用 itemHeight 进行一些简单的计算。在这个例子里面,需要通过 scrollTop 来计算出这个位置的元素索引,所以增加了一个方法叫 findNearestItemIndex,实现代码如下:

    findNearestItemIndex(scrollTop){const{data,itemSizeGetter}=this;lettotal=0;for(leti=0,j=data.length;i<j;i++){constsize=itemSizeGetter.call(null,data[i],i);total+=size;if(total>=scrollTop||i===j-1){returni;}}return0;}

  4. 同理,某个列表项在列表中的 top 之前也可以通过索引简单的计算出来,现在需要增加一个方法来计算,实现代码如下:

    getItemSizeAndOffset(index){const{data,itemSizeGetter}=this;lettotal=0;for(leti=0,j=Math.min(index,data.length-1);i<=j;i++){constsize=itemSizeGetter.call(null,data[i],i);if(i===j){return{offset:total,size};}total+=size;}return{offset:0,size:0};}

  5. updateVisibleData 方法根据上面的修改做了一个简单的更新,代码如下:

    updateVisibleData(scrollTop){scrollTop=scrollTop||0;conststart=this.findNearestItemIndex(scrollTop);constend=this.findNearestItemIndex(scrollTop+this.el.clientHeight);this.visibleData=this.data.slice(start,Math.min(end+1,this.data.length));this.refs.content.style.webkitTransform=translate3d(0, ${this.getItemSizeAndOffset(start).offset}px, 0);}

增加了 itemSizeGetter 的实现可以通过 这里 在线运行,你可以修改 itemSizeGetter 的返回值,看看是否能正常响应。

缓存计算结果

虽然上个例子实现了列表项的动态高度,但是每个列表项目的尺寸、偏移计算没有任何缓存,在初次渲染、滚动更新时 itemSizeGetter 会被重复调用,性能并不理想。为了优这个性能,需要把尺寸、偏移信息进行一个缓存,在下次时候的时候直接从缓存中取得结果。

在常规情况下,用户的滚动是从顶部开始的,并且是连续的。可以采取一个非常简单的缓存策略,记录最后一次计算尺寸、偏移的 index 。

  1. 把这个变量叫做 lastMeasuredIndex,默认值为 -1;存储缓存结果的变量叫做 sizeAndOffsetCahce,类型为对象,实现代码如下:

    data(){return{lastMeasuredIndex:-1,startIndex:0,sizeAndOffsetCahce:{},...};}

  2. 缓存列表项高度的计算结果主要是修改 getItemSizeAndOffset 这个方法,增加缓存后的代码如下:

    getItemSizeAndOffset(index){const{lastMeasuredIndex,sizeAndOffsetCahce,data,itemSizeGetter}=this;if(lastMeasuredIndex>=index){returnsizeAndOffsetCahce[index];}letoffset=0;if(lastMeasuredIndex>=0){constlastMeasured=sizeAndOffsetCahce[lastMeasuredIndex];if(lastMeasured){offset=lastMeasured.offset+lastMeasured.size;}}for(leti=lastMeasuredIndex+1;i<=index;i++){constitem=data[i];constsize=itemSizeGetter.call(null,item,i);sizeAndOffsetCahce[i]={size,offset};offset+=size;}if(index>lastMeasuredIndex){this.lastMeasuredIndex=index;}returnsizeAndOffsetCahce[index];}

  3. findNearestItemIndex 方法中的还在使用 itemSizeGetter 来获取元素大小,我们在这里可以修改成使用 getItemSizeAndOffset 来获取,修改后的代码如下:

    findNearestItemIndex(scrollTop){const{data,itemSizeGetter}=this;lettotal=0;for(leti=0,j=data.length;i<j;i++){constsize=this.getItemSizeAndOffset(i).size;// ...}return0;}

使用了缓存之后的代码可以点击 这里 在线运行,如果觉得性能并没有明显的改进,可以把数组的大小改成 20000 或者 50000 试试。

优化 contentHeight 的计算

如果你给 itemSizeGetter 加入一行 console.log,你会发现初次渲染的时候 contentHeight 会在第一次把所有列表项的 itemSizeGetter 执行一遍。

为了解决这个问题,需要引入另外一个属性 estimatedItemSize。这个属性的含义是为那些还没计算高度的元素进行一个预估,那么 contentHeight 就等于缓存过的列表项的高度和 + 未缓存过的列表项的数量 * estimatedItemSize。

  1. 首先需要为组件增加这个属性,默认值为 30,代码如下:

    estimatedItemSize:{type:Number,default:30}

  2. 因为需要得知计算过高度的列表项的高度和,需要增加方法 getLastMeasuredSizeAndOffset,代码如下:

    getLastMeasuredSizeAndOffset(){returnthis.lastMeasuredIndex>=0?this.sizeAndOffsetCahce[this.lastMeasuredIndex]:{offset:0,size:0};}

  3. 根据上面的算法修改后的代码如下:

    contentHeight(){const{data,lastMeasuredIndex,estimatedItemSize}=this;letitemCount=data.length;if(lastMeasuredIndex>=0){constlastMeasuredSizeAndOffset=this.getLastMeasuredSizeAndOffset();returnlastMeasuredSizeAndOffset.offset+lastMeasuredSizeAndOffset.size+(itemCount-1-lastMeasuredIndex)estimatedItemSize;}else{returnitemCountestimatedItemSize;}}

优化过 contentHeight 的实现可以通过 这里 在线运行,你可以为 itemSizeGetter 属性增加 console.log,来查看 itemSizeGetter 是如何运行的。

优化已缓存结果的搜索性能

使用过缓存的虚拟列表实际上还有优化的空间,比如 findNearestItemIndex 的搜索方式是顺序查找的,时间复杂度为 O(N)。实际上列表项的计算结果天然就是一个有序的数组,可以使用二分查找来优化已缓存的结果的搜索性能,把时间复杂度降低到 O(lgN) 。

  1. 为组件增加 binarySearch 方法,代码如下:

    binarySearch(low,high,offset){letindex;while(low<=high){constmiddle=Math.floor((low+high)/2);constmiddleOffset=this.getItemSizeAndOffset(middle).offset;if(middleOffset===offset){index=middle;break;}elseif(middleOffset>offset){high=middle-1;}else{low=middle+1;}}if(low>0){index=low-1;}if(typeofindex==='undefined'){index=0;}returnindex;}

这个二分查找和普通的二分查找略有不同,区别在于在任何情况下都不会返回 -1,可以思考下为什么这个逻辑会是这样。

  1. 修改 findNearestItemIndex 方法,对于已缓存的结果使用二分查找,代码如下:

    findNearestItemIndex(scrollTop){const{data,itemSizeGetter}=this;constlastMeasuredOffset=this.getLastMeasuredSizeAndOffset().offset;if(lastMeasuredOffset>scrollTop){returnthis.binarySearch(0,this.lastMeasuredIndex,scrollTop);}else{// ...}return0;}

使用了二分查找的实现可以通过 这里 在线运行,从效果上来讲和上个例子是没有区别的。

优化未缓存结果的搜索性能

未缓存过的结果的搜索依然是顺序搜索的,对于未缓存过的结果的搜索优化有两个思路:

  1. 一次查找多条的数量,一个合理的数值是 contentHeight / estimatedSize ,找到超过自己查找结果的 index,然后使用二分查找
  2. 按指数数量查找,比如 1、2、4、8、16、32… 的顺序来查找范围,然后使用二分查找

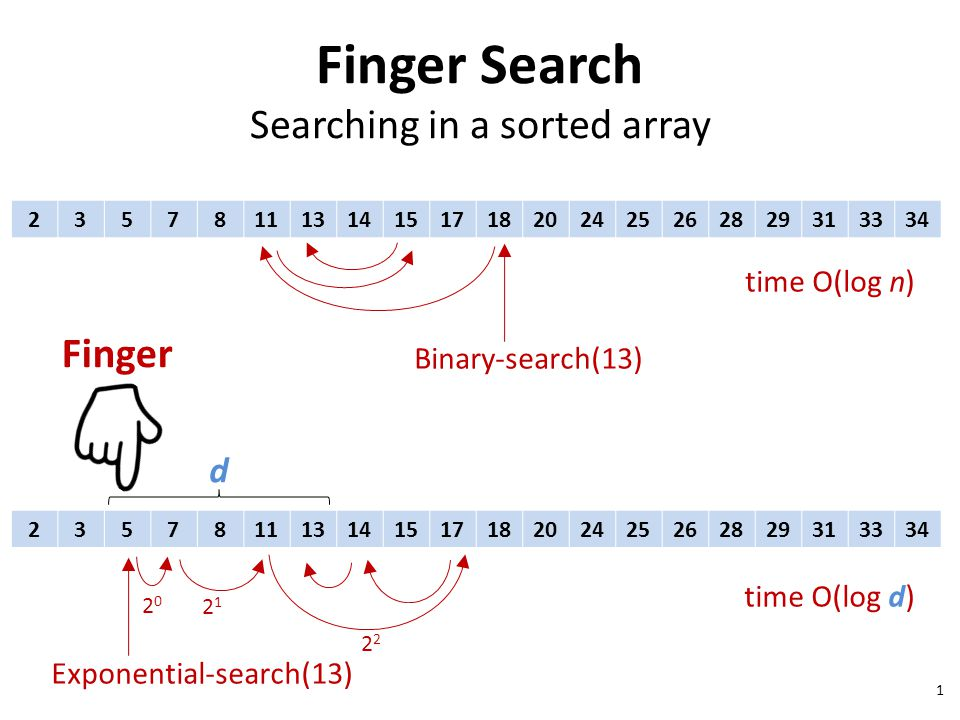

笔者选择了第二种方式,这个搜索算法的名称为 Exponential Search,这个算法的搜索过程可以参考下图:

  1. 增加 exponentialSearch 方法,代码如下:

    exponentialSearch(scrollTop){letbound=1;constdata=this.data;conststart=this.lastMeasuredIndex>=0?this.lastMeasuredIndex:0;while(start+bound<data.length&&this.getItemSizeAndOffset(start+bound).offset<scrollTop){bound=bound*2;}returnthis.binarySearch(start+Math.floor(bound/2),Math.min(start+bound,data.length),scrollTop);}

这个算法与标准的 Exponential Search 也略有不同,主要的区别是不会从头进行搜索,会从 lastMeasuredIndex 的位置开始搜索。

  1. 修改 findNearestItemIndex 方法,代码如下:

    findNearestItemIndex(scrollTop){const{data,itemSizeGetter}=this;constlastMeasuredOffset=this.getLastMeasuredSizeAndOffset().offset;if(lastMeasuredOffset>scrollTop){returnthis.binarySearch(0,this.lastMeasuredIndex,scrollTop);}else{returnthis.exponentialSearch(scrollTop);}}

优化后的实现可以通过 这里 在线运行,可以为代码中加一下 console.log 观察搜索的执行流程。

参考资料

在写这篇文章的过程中,笔者参考了很多的开源项目,也参考了很多的文章,对我帮助比较大的有以下这些:

写在最后

如果你有意了解如何实现一个虚拟列表,希望这篇文章能对你有所帮助。

对于一个静态数据的虚拟列表,可以做的优化基本上这篇文章已经介绍了。如果你对这个主题依然很有兴趣,可以尝试为虚拟列表增加这么两个功能:

  1. 根据渲染结果动态的更新列表项的高度
  2. 数据更新后让缓存失效,并尽可能让失效缓存的范围最小

感谢你有耐心读完这篇文章,如果文章中有任何错误,或者你有任何疑问,请直接在文章评论区留言。
