Android 媒体播放框架MediaSession分析与实践

14,943 阅读11分钟

版权声明:本文为博主原创文章,未经博主允许不得转载
源码:AnliaLee/BauzMusic
大家要是看到有错误的地方或者有啥好的建议,欢迎留言评论

前言

最近一直在忙着学习和研究音乐播放器,发现介绍MediaSession框架的资料非常少,更多的是一些源码和开源库,这对于初学者来说不是很友好,可能看着看着就绕晕了,遂博主决定动手写点这方面的博客分享给大家

参考资料
googlesamples/android-UniversalMusicPlayer
Media Apps Overview(有前辈翻译后的版本Android媒体应用(一)


MediaSession框架简介

我们先来看看如何设计一款音乐播放App的架构,传统的做法是这样的:

  • 注册一个Service,用于异步获取音乐库数据、音乐控制等,在Service中我们可能还需要自定义一些状态值回调接口用于流程控制
  • 通过广播(其他方式如接口Messenger都可以)实现ActivityService之间的通信,使得用户可以通过界面上的组件控制音乐的播放、暂停、拖动进度条等操作

如果我们的音乐播放器还需要支持通知栏快捷控制音乐播放的功能,那么又得新增一套广播和相应的接口去响应通知栏按钮的事件

如果还需要支持多端(电视、手表、耳机等)控制同一个播放器,那么整个系统架构可能会变得非常复杂,我们要花费大量的时间和精力去设计、优化代码的结构。那么有什么方法可以节省这些工作,提高我们的效率,然后还可以优雅地实现上述这些功能呢?

GoogleAndroid 5.0中加入了MediaSession框架(在support-v4中同样提供了相应的兼容包,相关的类以Compat结尾,Api基本相同),专门用来解决媒体播放时界面和Service通讯的问题,意在规范上述这些功能的流程。使用这个框架我们可以减少一些流程复杂的开发工作,例如使用各种广播来控制播放器,而且其代码可读性、结构耦合度方面都控制得非常好,因此推荐大家尝试下这个框架。下面我们就开始介绍MediaSession框架的核心成员和使用流程


MediaSession框架的使用

常用成员类概述

MediaSession框架中有四个常用的成员类,它们是整个流程控制的核心

  • MediaBrowser
    媒体浏览器,用来连接MediaBrowserService订阅数据,通过它的回调接口我们可以获取和Service的连接状态以及获取在Service中异步获取的音乐库数据。媒体浏览器一般创建于客户端(可以理解为各个终端负责控制音乐播放的界面)中

  • MediaBrowserService
    浏览器服务,提供onGetRoot(控制客户端媒体浏览器的连接请求,通过返回值决定是否允许该客户端连接服务)和onLoadChildren(媒体浏览器向Service发送数据订阅时调用,一般在这执行异步获取数据的操作,最后将数据发送至媒体浏览器的回调接口中)这两个抽象方法
    同时MediaBrowserService还作为承载媒体播放器(如MediaPlayer、ExoPlayer等)和MediaSession的容器

  • MediaSession
    媒体会话,即受控端,通过设置MediaSessionCompat.Callback回调来接收媒体控制器MediaController发送的指令,当收到指令时会触发Callback中各个指令对应的回调方法(回调方法中会执行播放器相应的操作,如播放、暂停等)。Session一般在Service.onCreate方法中创建,最后需调用setSessionToken方法设置用于和控制器配对的令牌并通知浏览器连接服务成功

  • MediaController
    媒体控制器,在客户端中开发者不仅可以使用控制器向Service中的受控端发送指令,还可以通过设置MediaControllerCompat.Callback回调方法接收受控端的状态,从而根据相应的状态刷新界面UIMediaController的创建需要受控端的配对令牌,因此需在浏览器成功连接服务的回调执行创建的操作

通过上述的简介中我们不难看出这四个成员之间有着非常明确的分工和作用范围,使得整个代码结构变得清晰易读。可以通过下面这张图来简单归纳它们之间的关系

除此之外,MediaSession框架中还有一些同样重要的类需要拿出来讲,例如封装了各种播放状态PlaybackState,和Map相似通过键值对保存媒体信息MediaMetadata,以及用于MediaBrowserMediaBrowserService之间进行数据交互的MediaItem等等,下面我们通过实现一个简单的demo来具体分析这套框架的工作流程

使用MediaSession框架构建简单的音乐播放器

例如我们的demo是这样的(见下图),只提供简单的播放暂停操作,音乐数据源从raw资源文件夹中获取

按照工作流程,我们就从获取音乐库数据开始吧。首先界面上方添加一个RecyclerView来展示获取的音乐列表,我们在DemoActivity中完成一些RecyclerView的初始化操作

public class DemoActivity extends AppCompatActivity {
    private RecyclerView recyclerView;
    private List<MediaBrowserCompat.MediaItem> list;
    private DemoAdapter demoAdapter;
    private LinearLayoutManager layoutManager;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_demo);

        list = new ArrayList<>();
        layoutManager = new LinearLayoutManager(this);
        layoutManager.setOrientation(LinearLayoutManager.VERTICAL);
        demoAdapter = new DemoAdapter(this,list);

        recyclerView = (RecyclerView) findViewById(R.id.recyclerView);
        recyclerView.setLayoutManager(layoutManager);
        recyclerView.setAdapter(demoAdapter);
    }
}

注意List元素的类型为MediaBrowserCompat.MediaItem,因为MediaBrowser从服务中获取的每一首音乐都会封装成MediaItem对象。接下来我们创建MediaBrowser,并执行连接服务端和订阅数据的操作

public class DemoActivity extends AppCompatActivity {
    ...
    private MediaBrowserCompat mBrowser;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        ...
        mBrowser = new MediaBrowserCompat(
                this,
                new ComponentName(this, MusicService.class),//绑定浏览器服务
                BrowserConnectionCallback,//设置连接回调
                null
        );
    }

    @Override
    protected void onStart() {
        super.onStart();
        //Browser发送连接请求
        mBrowser.connect();
    }

    @Override
    protected void onStop() {
        super.onStop();
        mBrowser.disconnect();
    }

    /**
     * 连接状态的回调接口,连接成功时会调用onConnected()方法
     */
    private MediaBrowserCompat.ConnectionCallback BrowserConnectionCallback =
            new MediaBrowserCompat.ConnectionCallback(){
                @Override
                public void onConnected() {
                    Log.e(TAG,"onConnected------");
                    //必须在确保连接成功的前提下执行订阅的操作
                    if (mBrowser.isConnected()) {
                        //mediaId即为MediaBrowserService.onGetRoot的返回值
                        //若Service允许客户端连接,则返回结果不为null,其值为数据内容层次结构的根ID
                        //若拒绝连接,则返回null
                        String mediaId = mBrowser.getRoot();

                        //Browser通过订阅的方式向Service请求数据,发起订阅请求需要两个参数,其一为mediaId
                        //而如果该mediaId已经被其他Browser实例订阅,则需要在订阅之前取消mediaId的订阅者
                        //虽然订阅一个 已被订阅的mediaId 时会取代原Browser的订阅回调,但却无法触发onChildrenLoaded回调

                        //ps:虽然基本的概念是这样的,但是Google在官方demo中有这么一段注释...
                        // This is temporary: A bug is being fixed that will make subscribe
                        // consistently call onChildrenLoaded initially, no matter if it is replacing an existing
                        // subscriber or not. Currently this only happens if the mediaID has no previous
                        // subscriber or if the media content changes on the service side, so we need to
                        // unsubscribe first.
                        //大概的意思就是现在这里还有BUG,即只要发送订阅请求就会触发onChildrenLoaded回调
                        //所以无论怎样我们发起订阅请求之前都需要先取消订阅
                        mBrowser.unsubscribe(mediaId);
                        //之前说到订阅的方法还需要一个参数,即设置订阅回调SubscriptionCallback
                        //当Service获取数据后会将数据发送回来,此时会触发SubscriptionCallback.onChildrenLoaded回调
                        mBrowser.subscribe(mediaId, BrowserSubscriptionCallback);
                    }
                }

                @Override
                public void onConnectionFailed() {
                    Log.e(TAG,"连接失败!");
                }
            };
    /**
     * 向媒体浏览器服务(MediaBrowserService)发起数据订阅请求的回调接口
     */
    private final MediaBrowserCompat.SubscriptionCallback BrowserSubscriptionCallback =
            new MediaBrowserCompat.SubscriptionCallback(){
                @Override
                public void onChildrenLoaded(@NonNull String parentId,
                                             @NonNull List<MediaBrowserCompat.MediaItem> children) {
                    Log.e(TAG,"onChildrenLoaded------");
                    //children 即为Service发送回来的媒体数据集合
                    for (MediaBrowserCompat.MediaItem item:children){
                        Log.e(TAG,item.getDescription().getTitle().toString());
                        list.add(item);
                    }
                    //在onChildrenLoaded可以执行刷新列表UI的操作
                    demoAdapter.notifyDataSetChanged();
                }
            };
}

通过上述的代码和注释大家应该清楚MediaBrowser连接服务到向其订阅数据的流程了,简单总结一下就是

connect → onConnected → subscribe → onChildrenLoaded

那么Service端那边在这段流程中又做了什么呢?首先我们得继承MediaBrowserService(这里使用了support-v4包的类)创建MusicService类。MediaBrowserService继承自Service,所以记得在AndroidManifest.xml中完成配置

<service
    android:name=".demo.MusicService">
    <intent-filter>
        <action android:name="android.media.browse.MediaBrowserService" />
    </intent-filter>
</service>

我们需要在Service初始化的时候就完成MediaSession的构建,并为它设置相应的标志、状态等,具体的代码如下

public class MusicService extends MediaBrowserServiceCompat {
    private MediaSessionCompat mSession;
    private PlaybackStateCompat mPlaybackState;

    @Override
    public void onCreate() {
        super.onCreate();
        mPlaybackState = new PlaybackStateCompat.Builder()
                .setState(PlaybackStateCompat.STATE_NONE,0,1.0f)
                .build();

        mSession = new MediaSessionCompat(this,"MusicService");
        mSession.setCallback(SessionCallback);//设置回调
        mSession.setFlags(MediaSessionCompat.FLAG_HANDLES_TRANSPORT_CONTROLS);
        mSession.setPlaybackState(mPlaybackState);

        //设置token后会触发MediaBrowserCompat.ConnectionCallback的回调方法
        //表示MediaBrowser与MediaBrowserService连接成功
        setSessionToken(mSession.getSessionToken());
    }
}

这里解释下其中的一些细节,首先是调用MediaSession.setFlagSession设置标志位,以便Session接收控制器的指令。然后是播放状态的设置,需调用MediaSession.setPlaybackState,那么PlaybackState又是什么呢?之前我们简单介绍过它是封装了各种播放状态的类,我们可以通过判断当前播放状态来控制各个成员的行为,而PlaybackState类为我们定义了各种状态的规范。此外我们还需要设置SessionCallback回调,当客户端使用控制器发送指令时,就会触发这些回调方法,从而达到控制播放器的目的

public class MusicService extends MediaBrowserServiceCompat {
    ...
    private MediaPlayer mMediaPlayer;

    @Override
    public void onCreate() {
        ...
        mMediaPlayer = new MediaPlayer();
        mMediaPlayer.setOnPreparedListener(PreparedListener);
        mMediaPlayer.setOnCompletionListener(CompletionListener);
    }

    /**
     * 响应控制器指令的回调
     */
    private android.support.v4.media.session.MediaSessionCompat.Callback SessionCallback = new MediaSessionCompat.Callback(){
        /**
         * 响应MediaController.getTransportControls().play
         */
        @Override
        public void onPlay() {
            Log.e(TAG,"onPlay");
            if(mPlaybackState.getState() == PlaybackStateCompat.STATE_PAUSED){
                mMediaPlayer.start();
                mPlaybackState = new PlaybackStateCompat.Builder()
                        .setState(PlaybackStateCompat.STATE_PLAYING,0,1.0f)
                        .build();
                mSession.setPlaybackState(mPlaybackState);
            }
        }

        /**
         * 响应MediaController.getTransportControls().onPause
         */
        @Override
        public void onPause() {
            Log.e(TAG,"onPause");
            if(mPlaybackState.getState() == PlaybackStateCompat.STATE_PLAYING){
                mMediaPlayer.pause();
                mPlaybackState = new PlaybackStateCompat.Builder()
                        .setState(PlaybackStateCompat.STATE_PAUSED,0,1.0f)
                        .build();
                mSession.setPlaybackState(mPlaybackState);
            }
        }

        /**
         * 响应MediaController.getTransportControls().playFromUri
         * @param uri
         * @param extras
         */
        @Override
        public void onPlayFromUri(Uri uri, Bundle extras) {
            Log.e(TAG,"onPlayFromUri");
            try {
                switch (mPlaybackState.getState()){
                    case PlaybackStateCompat.STATE_PLAYING:
                    case PlaybackStateCompat.STATE_PAUSED:
                    case PlaybackStateCompat.STATE_NONE:
                        mMediaPlayer.reset();
                        mMediaPlayer.setDataSource(MusicService.this,uri);
                        mMediaPlayer.prepare();//准备同步
                        mPlaybackState = new PlaybackStateCompat.Builder()
                                .setState(PlaybackStateCompat.STATE_CONNECTING,0,1.0f)
                                .build();
                        mSession.setPlaybackState(mPlaybackState);
                        //我们可以保存当前播放音乐的信息,以便客户端刷新UI
                        mSession.setMetadata(new MediaMetadataCompat.Builder()
                                .putString(MediaMetadataCompat.METADATA_KEY_TITLE,extras.getString("title"))
                                .build()
                        );
                        break;
                }
            }catch (IOException e){
                e.printStackTrace();
            }
        }

        @Override
        public void onPlayFromSearch(String query, Bundle extras) {
        }
    };

    /**
     * 监听MediaPlayer.prepare()
     */
    private MediaPlayer.OnPreparedListener PreparedListener = new MediaPlayer.OnPreparedListener() {
        @Override
        public void onPrepared(MediaPlayer mediaPlayer) {
            mMediaPlayer.start();
            mPlaybackState = new PlaybackStateCompat.Builder()
                    .setState(PlaybackStateCompat.STATE_PLAYING,0,1.0f)
                    .build();
            mSession.setPlaybackState(mPlaybackState);
        }
    } ;

    /**
     * 监听播放结束的事件
     */
    private MediaPlayer.OnCompletionListener CompletionListener = new MediaPlayer.OnCompletionListener() {
        @Override
        public void onCompletion(MediaPlayer mediaPlayer) {
            mPlaybackState = new PlaybackStateCompat.Builder()
                    .setState(PlaybackStateCompat.STATE_NONE,0,1.0f)
                    .build();
            mSession.setPlaybackState(mPlaybackState);
            mMediaPlayer.reset();
        }
    };
}

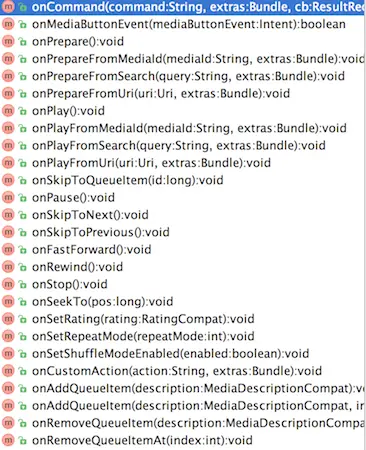

MediaSessionCompat.Callback中还有许多回调方法,大家可以按需覆盖重写即可

构建好MediaSession后记得调用setSessionToken保存Session的配对令牌,同时调用此方法也会回调MediaBrowser.ConnectionCallbackonConnected方法,告知客户端BrowserBrowserService连接成功了,我们也就完成了MediaSession的创建和初始化

之前我们还讲到BrowserBrowserService订阅关系,在MediaBrowserService中我们需要重写onGetRootonLoadChildren方法,其作用之前已经讲过就不多赘述了

public class MusicService extends MediaBrowserServiceCompat {
    @Nullable
    @Override
    public BrowserRoot onGetRoot(@NonNull String clientPackageName, int clientUid, @Nullable Bundle rootHints) {
        Log.e(TAG,"onGetRoot-----------");
        return new BrowserRoot(MEDIA_ID_ROOT, null);
    }

    @Override
    public void onLoadChildren(@NonNull String parentId, @NonNull final Result<List<MediaBrowserCompat.MediaItem>> result) {
        Log.e(TAG,"onLoadChildren--------");
        //将信息从当前线程中移除,允许后续调用sendResult方法
        result.detach();

        //我们模拟获取数据的过程,真实情况应该是异步从网络或本地读取数据
        MediaMetadataCompat metadata = new MediaMetadataCompat.Builder()
                .putString(MediaMetadataCompat.METADATA_KEY_MEDIA_ID, ""+R.raw.jinglebells)
                .putString(MediaMetadataCompat.METADATA_KEY_TITLE, "圣诞歌")
                .build();
        ArrayList<MediaBrowserCompat.MediaItem> mediaItems = new ArrayList<>();
        mediaItems.add(createMediaItem(metadata));

        //向Browser发送数据
        result.sendResult(mediaItems);
    }

    private MediaBrowserCompat.MediaItem createMediaItem(MediaMetadataCompat metadata){
        return new MediaBrowserCompat.MediaItem(
                metadata.getDescription(),
                MediaBrowserCompat.MediaItem.FLAG_PLAYABLE
        );
    }
}

最后我们回到客户端这边,四大成员还剩下控制器MediaController没讲。MediaController的创建依赖于Session配对令牌,当BrowserBrowserService连接成功我们就可以通过Browser拿到这个令牌了。控制器创建后,我们就可以通过MediaController.getTransportControls的方法发送播放指令,同时也可以注册MediaControllerCompat.Callback回调接收播放状态,用以刷新界面UI

public class DemoActivity extends AppCompatActivity {
    ...
    private Button btnPlay;
    private TextView textTitle;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        ...
        btnPlay = (Button) findViewById(R.id.btn_play);
        textTitle = (TextView) findViewById(R.id.text_title);
    }

    public void clickEvent(View view) {
    	switch (view.getId()) {
            case R.id.btn_play:
                if(mController!=null){
                    handlerPlayEvent();
                }
                break;
    	}
    }

    /**
     * 处理播放按钮事件
     */
    private void handlerPlayEvent(){
        switch (mController.getPlaybackState().getState()){
            case PlaybackStateCompat.STATE_PLAYING:
                mController.getTransportControls().pause();
                break;
            case PlaybackStateCompat.STATE_PAUSED:
                mController.getTransportControls().play();
                break;
            default:
                mController.getTransportControls().playFromSearch("", null);
                break;
        }
    }

    /**
     * 连接状态的回调接口,连接成功时会调用onConnected()方法
     */
    private MediaBrowserCompat.ConnectionCallback BrowserConnectionCallback =
            new MediaBrowserCompat.ConnectionCallback(){
                @Override
                public void onConnected() {
                    Log.e(TAG,"onConnected------");
                    if (mBrowser.isConnected()) {
                        ...
                        try{
                            mController = new MediaControllerCompat(DemoActivity.this,mBrowser.getSessionToken());
                            //注册回调
                            mController.registerCallback(ControllerCallback);
                        }catch (RemoteException e){
                            e.printStackTrace();
                        }
                    }
                }

                @Override
                public void onConnectionFailed() {
                    Log.e(TAG,"连接失败!");
                }
            };

    /**
     * 媒体控制器控制播放过程中的回调接口,可以用来根据播放状态更新UI
     */
    private final MediaControllerCompat.Callback ControllerCallback =
            new MediaControllerCompat.Callback() {
                /***
                 * 音乐播放状态改变的回调
                 * @param state
                 */
                @Override
                public void onPlaybackStateChanged(PlaybackStateCompat state) {
                    switch (state.getState()){
                        case PlaybackStateCompat.STATE_NONE://无任何状态
                            textTitle.setText("");
                            btnPlay.setText("开始");
                            break;
                        case PlaybackStateCompat.STATE_PAUSED:
                            btnPlay.setText("开始");
                            break;
                        case PlaybackStateCompat.STATE_PLAYING:
                            btnPlay.setText("暂停");
                            break;
                    }
                }

                /**
                 * 播放音乐改变的回调
                 * @param metadata
                 */
                @Override
                public void onMetadataChanged(MediaMetadataCompat metadata) {
                    textTitle.setText(metadata.getDescription().getTitle());
                }
            };

    private Uri rawToUri(int id){
        String uriStr = "android.resource://" + getPackageName() + "/" + id;
        return Uri.parse(uriStr);
    }
}

MediaSession框架的基本用法我们已经分析完了,后续将会分析Google官方demo UniversalMusicPlayer 的源码,看看播放进度条、播放队列控制、通知栏上的快捷操作等等这些功能是如何结合MediaSession框架实现的


更新

UniversalMusicPlayer的源码分析已经开始更新了:
