前言

  • Android开发的多线程应用场景中,Handler机制十分常用

  • 今天,我将图文详解 Handler机制 的工作原理,希望你们会喜欢


目录

示意图


1. 定义

一套 Android 消息传递机制

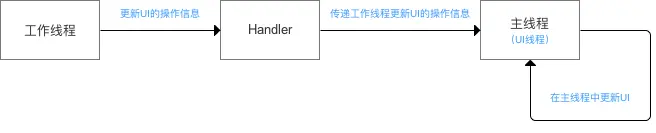

2. 作用

在多线程的应用场景中,将工作线程中需更新UI的操作信息 传递到 UI主线程,从而实现 工作线程对UI的更新处理,最终实现异步消息的处理

示意图

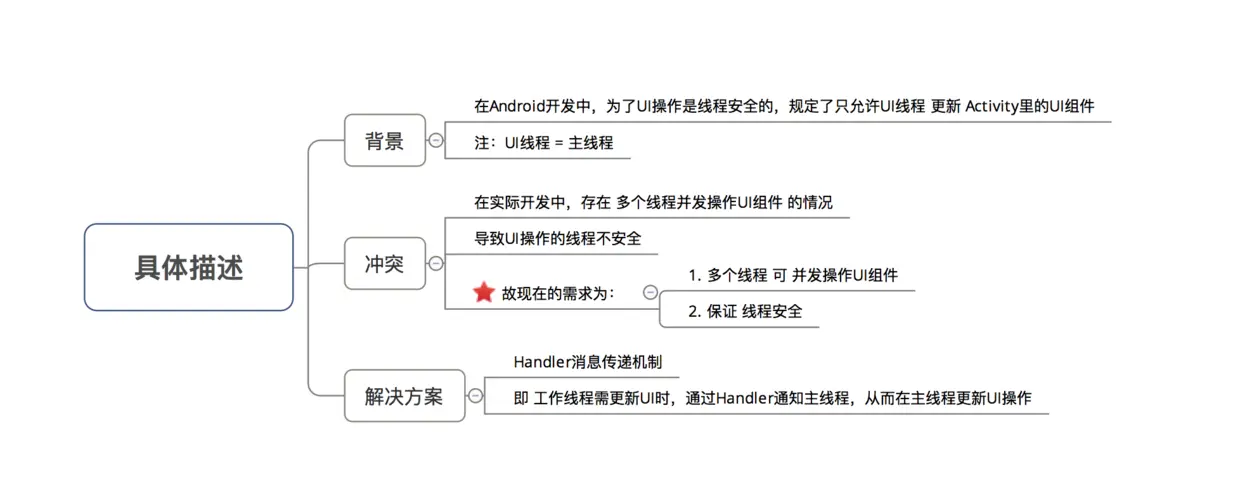

3. 为什么要用 Handler消息传递机制

  • 答:多个线程并发更新UI的同时 保证线程安全
  • 具体描述如下

示意图


4. 相关概念

关于 Handler机制中的相关概念如下:

在下面的讲解中,我将直接使用英文名讲解,即 HandlerMessageMessage QueueLooper,希望大家先熟悉相关概念

示意图


5. 工作原理 解析

下面,我将定性地讲解Handler机制的工作流程

5.1 工作流程解析

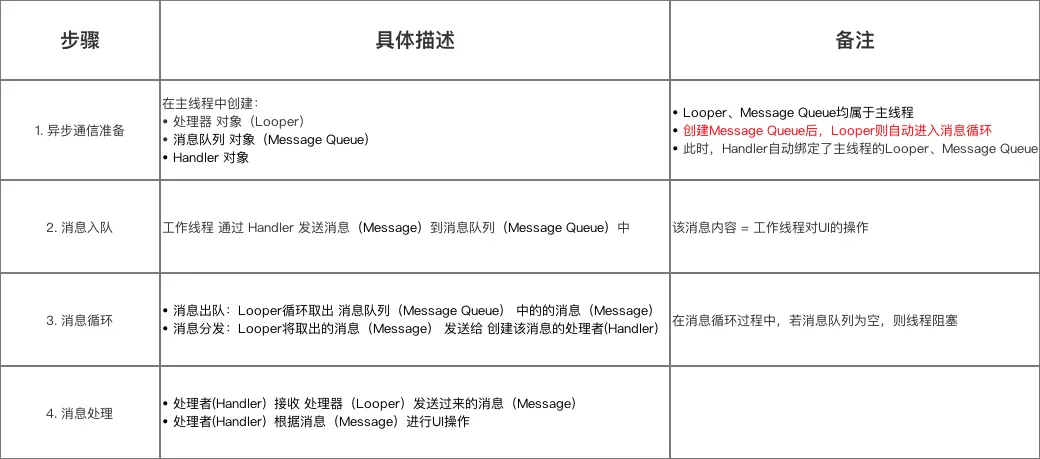

Handler机制的工作流程主要包括4个步骤:

  1. 异步通信准备
  2. 消息发送
  3. 消息循环
  4. 消息处理

具体如下图:

示意图

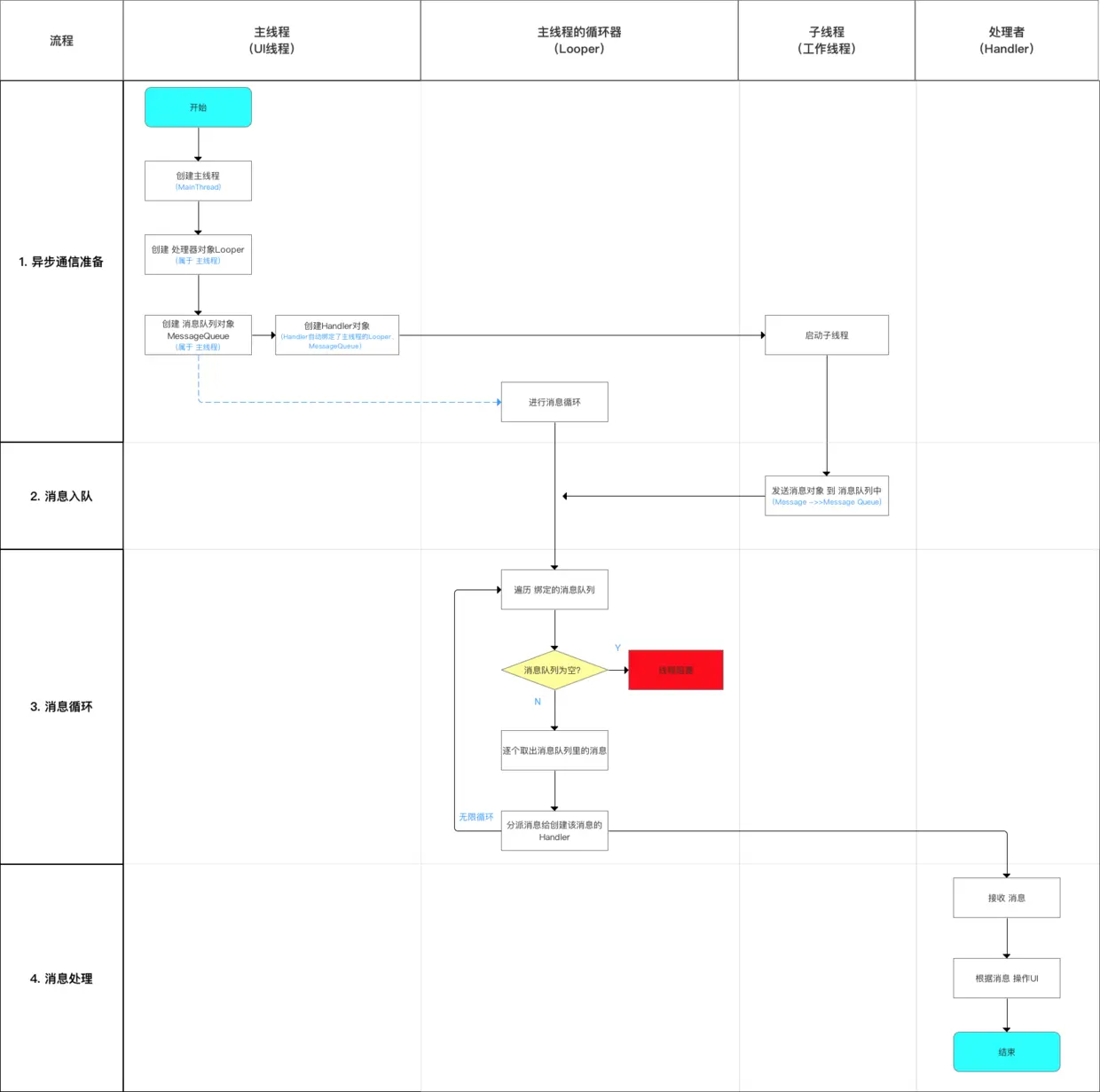

5.2 工作流程图

示意图

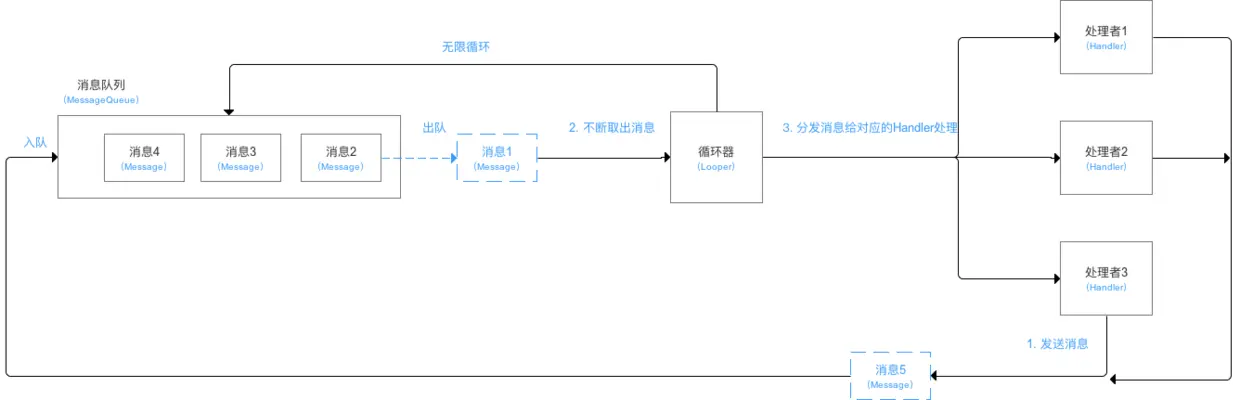

5.3 示意图

示意图

5.4 特别注意

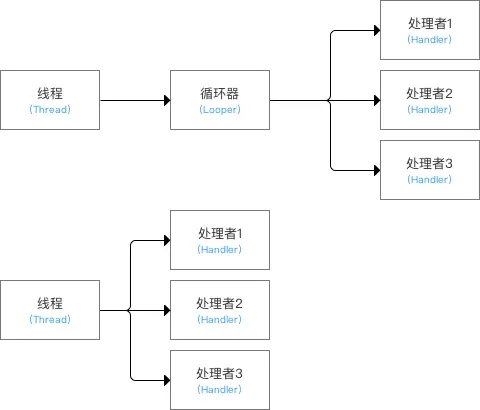

线程(Thread)、循环器(Looper)、处理者(Handler)之间的对应关系如下:

  • 1个线程(Thread)只能绑定 1个循环器(Looper),但可以有多个处理者(Handler)
  • 1个循环器(Looper) 可绑定多个处理者(Handler)
  • 1个处理者(Handler) 只能绑定1个1个循环器(Looper)

示意图

至此,关于Handler的异步消息传递机制的工作原理 讲解完毕。


6. 总结

  • 本文对Handler机制的工作原理进行了全面讲解
  • 下篇文章,我将继续深入讲解 Handler异步通信传递机制的源码分析,有兴趣可以继续关注Carson_Ho的安卓开发笔记
