ECharts GL (后面统一简称 GL)为 ECharts 补充了丰富的三维可视化组件,这篇文章我们会简单介绍如何基于 GL 实现一些常见的三维可视化作品。实际上如果你对 ECharts 有一定了解的话,也可以很快的上手 GL,GL 的配置项完全是按照 ECharts 的标准和上手难度来设计的。

看完文章有个大概的了解之后,你可以继续前往 官方示例Gallery 去了解更多使用 GL 制作的示例,对于文章中我们没法解释到的代码,也可以前往 GL 配置项手册查看具体的配置项使用方法。

如何下载和引入 ECharts GL

为了不再增加已经很大了的 ECharts 完整版的体积,我们将 GL 作为扩展包的形式提供,和诸如水球图这样的扩展类似,如果要使用 GL 里的各种组件,只需要在引入echarts.min.js的基础上再引入一个echarts-gl.min.js。你可以从 官网 下载最新版的 GL,然后在页面中通过标签引入:

<script src="lib/echarts.min.js"></scrpt>
<script src="lib/echarts-gl.min.js"></script>

如果你的项目使用 webpack 或者 rollup 来打包代码的话,也可以通过 npm 安装后引入

npm install echarts
npm install echarts-gl

通过 ES6 的 import 语法引入 ECharts 和 ECharts GL

import echarts from 'echarts';
import 'echarts-gl';

声明一个基础的三维笛卡尔坐标系

引入 ECharts 和 ECharts GL 后,我们先来声明一个基础的三维笛卡尔坐标系用于绘制三维的散点图,柱状图,曲面图等常见的统计图。

在 ECharts 中我们有 grid 组件用于提供一个矩形的区域放置一个二维的笛卡尔坐标系,以及笛卡尔坐标系上上的 x 轴(xAxis)和 y 轴(yAxis)。对于三维的笛卡尔坐标系,我们在 GL 中提供了 grid3D 组件用于划分一块三维的笛卡尔空间,以及放置在这个 grid3D 上的 xAxis3D, yAxis3D, zAxis3D

小提示:在 GL 中我们对除了 globe 之外所有的三维组件和系列都加了 3D 的后缀用以区分,例如三维的散点图就是 scatter3D,三维的地图就是 map3D 等等。

下面这段代码就声明了一个最简单的三维笛卡尔坐标系

let option = {
    // 需要注意的是我们不能跟 grid 一样省略 grid3D
    grid3D: {},
    // 默认情况下, x, y, z 分别是从 0 到 1 的数值轴
    xAxis3D: {},
    yAxis3D: {},
    zAxis3D: {}
}

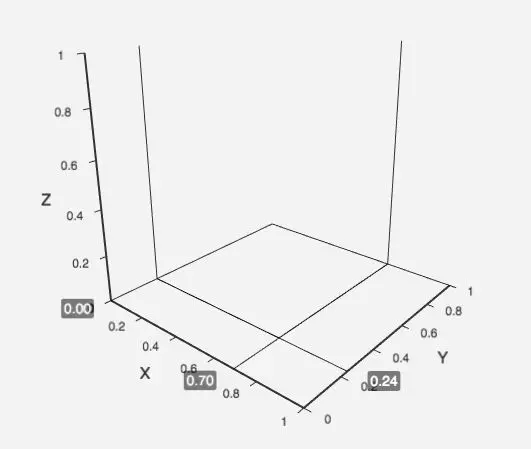

效果如下:


跟二维的笛卡尔坐标系一样,每个轴都会有多种类型,默认是数值轴,如果需要是类目轴的话,简单的设置为 type: 'category'就行了。

绘制三维的散点图

声明好笛卡尔坐标系后,我们先试试用一份程序生成的正态分布数据在这个三维的笛卡尔坐标系中画散点图。

下面这段是生成正态分布数据的代码,你可以先不用关心这段代码是怎么工作的,只需要知道它生成了一份三维的正态分布数据放在data数组中。

function makeGaussian(amplitude, x0, y0, sigmaX, sigmaY) {
    return function (amplitude, x0, y0, sigmaX, sigmaY, x, y) {
        let exponent = -(
                ( Math.pow(x - x0, 2) / (2 * Math.pow(sigmaX, 2)))
                + ( Math.pow(y - y0, 2) / (2 * Math.pow(sigmaY, 2)))
            )
        return amplitude * Math.pow(Math.E, exponent);
    }.bind(null, amplitude, x0, y0, sigmaX, sigmaY);
}
// 创建一个高斯分布函数
const gaussian = makeGaussian(50, 0, 0, 20, 20);

let data = [];
for (var i = 0; i < 1000; i++) {
    // x, y 随机分布
    let x = Math.random() * 100 - 50;
    let y = Math.random() * 100 - 50;
    let z = gaussian(x, y);
    data.push([x, y, z]);
}

生成的正态分布的数据大概长这样:

[
  [46.74395071259907, -33.88391024738553, 0.7754030099768191],
  [-18.45302873809771, 16.88114775416834, 22.87772504105404],
  [2.9908128281121336, -0.027699444453467947, 49.44400635911886],
  ...
]

每一项都包含了x, y, z三个值,这三个值会分别被映射到笛卡尔坐标系的 x 轴,y 轴和 z 轴上。

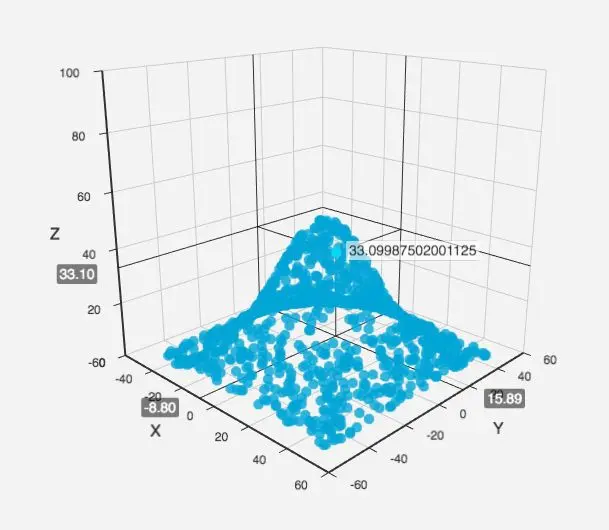

然后我们可以使用 GL 提供的 scatter3D 系列类型把这些数据画成三维空间中正态分布的点。

let option = {
    grid3D: {},
    xAxis3D: {},
    yAxis3D: {},
    zAxis3D: { max: 100 },
    series: [{
        type: 'scatter3D',
        data: data
    }]
}



使用真实数据的三维散点图

接下来我们来看一个使用真实多维数据的三维散点图例子。

开始之前可以先从 www.echartsjs.com/examples/da… 获取这份数据。

编辑器里格式化一下可以看到这份数据是很传统转成 JSON 后的表格格式。第一行是每一列数据的属性名,可以从这个属性名看出来每一列数据的含义,分别是人均收入,人均寿命,人口数量,国家和年份。

[
["Income", "Life Expectancy", "Population", "Country", "Year"],
[815, 34.05, 351014, "Australia", 1800],
[1314, 39, 645526, "Canada", 1800],
[985, 32, 321675013, "China", 1800],
[864, 32.2, 345043, "Cuba", 1800],
[1244, 36.5731262, 977662, "Finland", 1800],
...
]

在 ECharts 4 中我们可以使用 dataset 组件非常方便地引入这份数据。如果对 dataset 还不熟悉的话可以看dataset使用教程

$.getJSON('data/asset/data/life-expectancy-table.json', function (data) {
    myChart.setOption({
        grid3D: {},
        xAxis3D: {},
        yAxis3D: {},
        zAxis3D: {},
        dataset: {
            source: data
        },
        series: [
            {
                type: 'scatter3D',
                symbolSize: 2.5
            }
        ]
    })
});

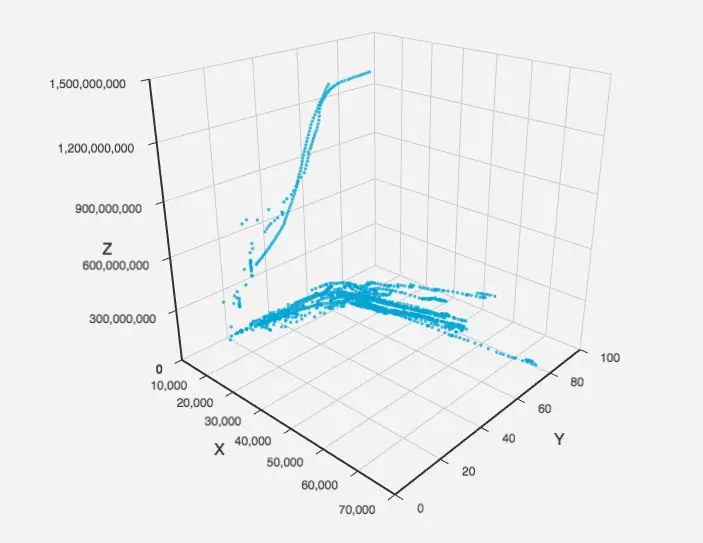

ECharts 默认会把前三列,也就是收入(Income),人均寿命(Life Expectancy),人口(Population)分别放到 x、 y、 z 轴上。

使用 encode 属性我们还可以将指定列的数据映射到指定的坐标轴上,从而省去很多繁琐的数据转换代码。例如我们将 x 轴换成是国家(Country),y 轴换成年份(Year),z 轴换成收入(Income),可以看到不同国家不同年份的人均收入分布。

myChart.setOption({
    grid3D: {},
    xAxis3D: {
        // 因为 x 轴和 y 轴都是类目数据,所以需要设置 type: 'category' 保证正确显示数据。
        type: 'category'
    },
    yAxis3D: {
        type: 'category'
    },
    zAxis3D: {},
    dataset: {
        source: data
    },
    series: [
        {
            type: 'scatter3D',
            symbolSize: 2.5,
            encode: {
                // 维度的名字默认就是表头的属性名
                x: 'Country',
                y: 'Year',
                z: 'Income',
                tooltip: [0, 1, 2, 3, 4]
            }
        }
    ]
});

利用 visualMap 组件对三维散点图进行视觉编码

刚才多维数据的例子中,我们还有几个维度(列)没能表达出来,利用 ECharts 内置的 visualMap 组件我们可以继续将第四个维度编码成颜色。

myChart.setOption({
    grid3D: {
        viewControl: {
            // 使用正交投影。
            projection: 'orthographic'
        }
    },
    xAxis3D: {
        // 因为 x 轴和 y 轴都是类目数据,所以需要设置 type: 'category' 保证正确显示数据。
        type: 'category'
    },
    yAxis3D: {
        type: 'log'
    },
    zAxis3D: {},
    visualMap: {
        calculable: true,
        max: 100,
        // 维度的名字默认就是表头的属性名
        dimension: 'Life Expectancy',
        inRange: {
            color: ['#313695', '#4575b4', '#74add1', '#abd9e9', '#e0f3f8', '#ffffbf', '#fee090', '#fdae61', '#f46d43', '#d73027', '#a50026']
        }
    },
    dataset: {
        source: data
    },
    series: [
        {
            type: 'scatter3D',
            symbolSize: 5,
            encode: {
                // 维度的名字默认就是表头的属性名
                x: 'Country',
                y: 'Population',
                z: 'Income',
                tooltip: [0, 1, 2, 3, 4]
            }
        }
    ]
})

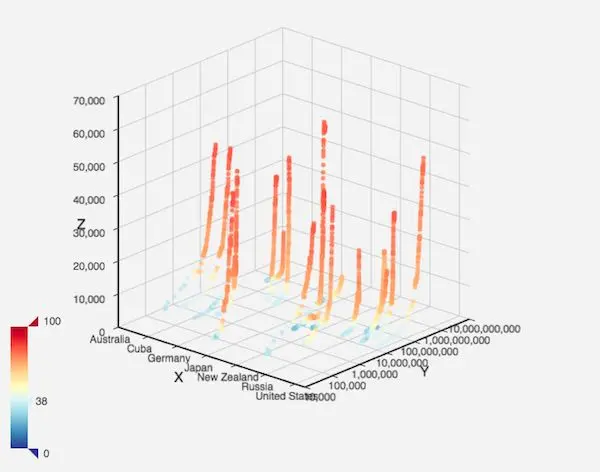

这段代码中我们又在刚才的例子基础上加入了 visualMap 组件,将Life Expectancy这一列数据映射到了不同的颜色。

除此之外我们还把原来默认的透视投影改成了正交投影。正交投影在某些场景中可以避免因为近大远小所造成的表达错误。


除了 visualMap 组件,还可以利用其它的 ECharts 内置组件并且充分利用这些组件的交互效果,比如 legend。也可以像 三维散点图和散点矩阵结合使用 这个例子一样实现二维和三维的系列混搭。

在实现 GL 的时候我们尽可能地把 WebGL 和 Canvas 之间的差异屏蔽了到最小,从而让 GL 的使用可以更加方便自然。

在笛卡尔坐标系上显示其它类型的三维图表

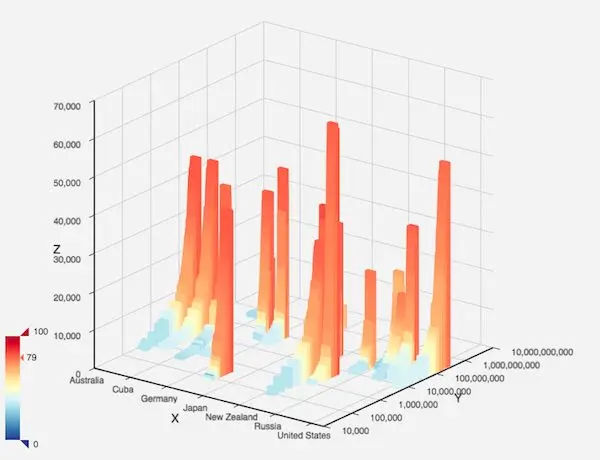

除了散点图,我们也可以通过 GL 在三维的笛卡尔坐标系上绘制其它类型的三维图表。比如刚才例子中将 scatter3D 类型改成 bar3D 就可以变成一个三维的柱状图。

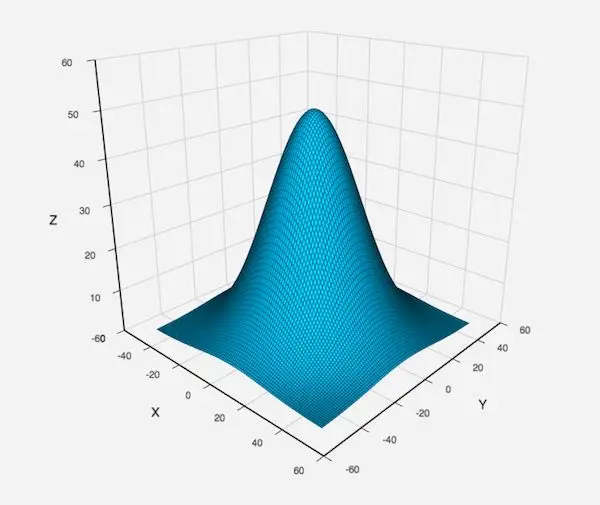

还有机器学习中会用到的三维曲面图 surface,三维曲面图常用来表达平面上的数据走势,刚才的正态分布数据我们也可以像下面这样画成曲面图。

let data = [];
// 曲面图要求给入的数据是网格形式按顺序分布。
for (let y = -50; y <= 50; y++) {
    for (let x = -50; x <= 50; x++) {
        let z = gaussian(x, y);
        data.push([x, y, z]);
    }
}
option = {
    grid3D: {},
    xAxis3D: {},
    yAxis3D: {},
    zAxis3D: { max: 60 },
    series: [{
        type: 'surface',
        data: data
    }]
}



老板想要立体的柱状图效果

最后,我们经常会被问到如何用 ECharts 画只有二维数据的立体柱状图效果。一般来说我们是不推荐这么做的,因为这种不必要的立体柱状图很容易造成错误的表达,具体可以见我们 柱状图使用指南 中的解释。

但是如果有一些其他因素导致必须得画成立体的柱状图的话,用 GL 也可以实现。丶灬豆奶阿洛儿啊 在 Gallery 已经写了类似的例子,大家可以参考。

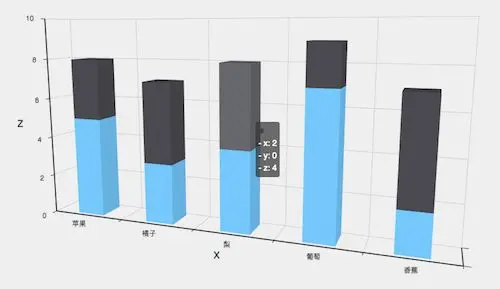

3D堆积柱状图

3D柱状图
