Android 弧形ViewPager 和弧形HeaderView(升级版)

6,298 阅读4分钟

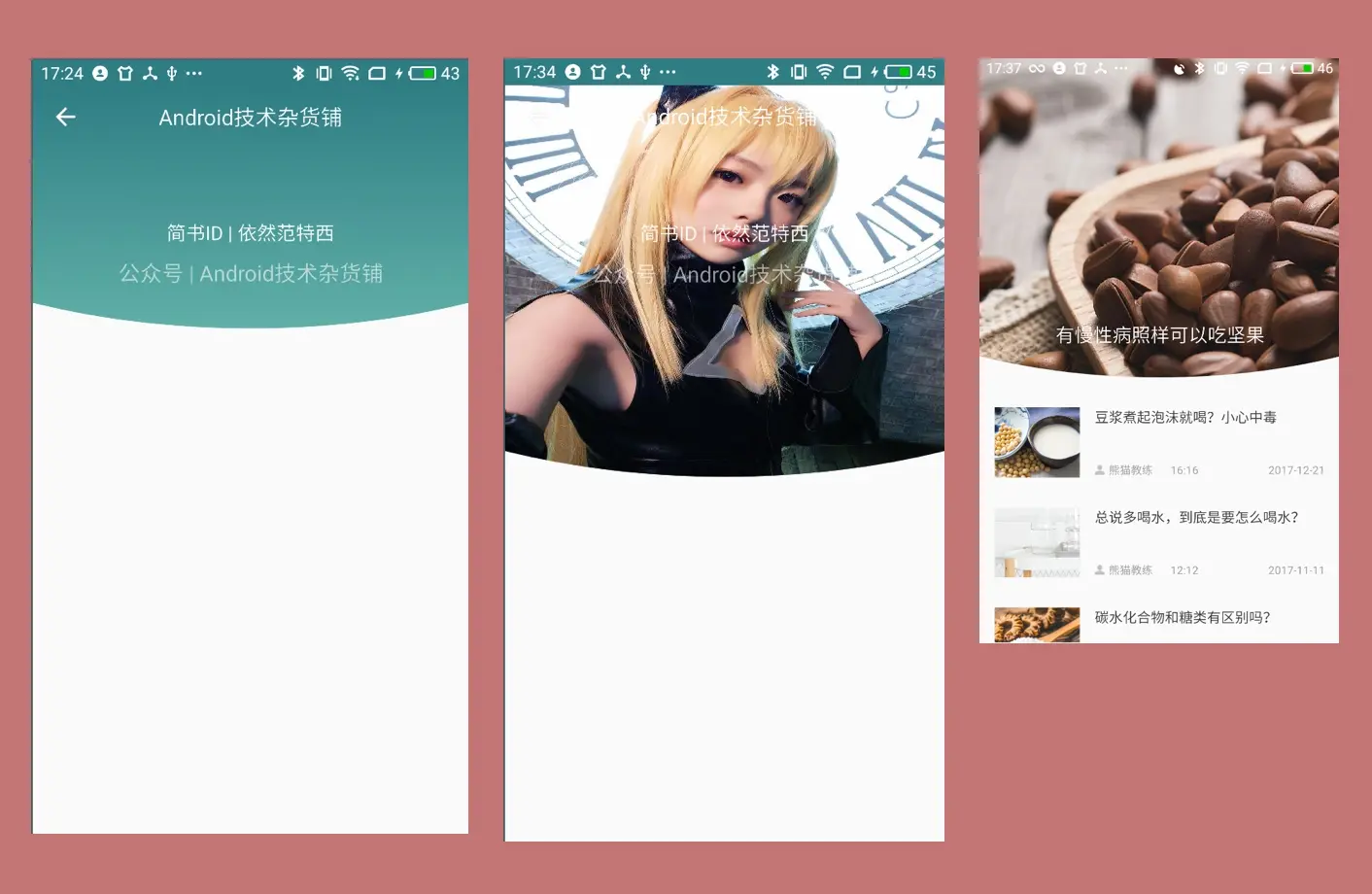

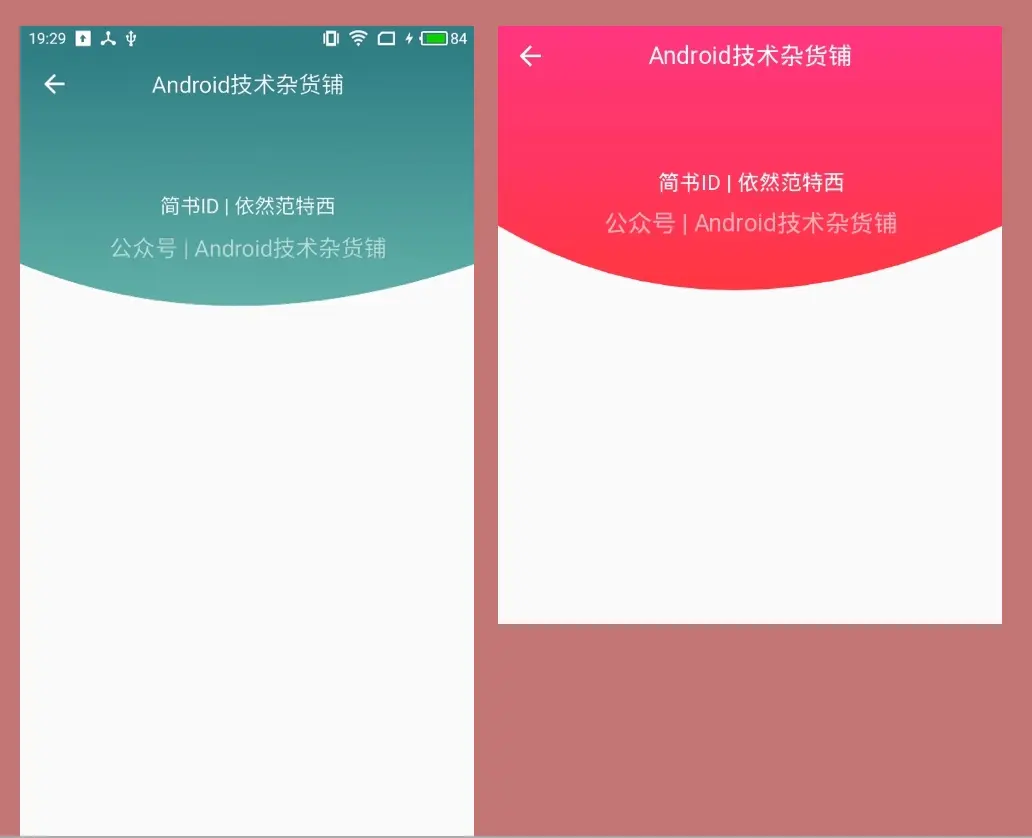

前段时间写了一篇项目总结的文章,总结了项目中使用的弧形View 和弧形ViewPager 效果,采用的是自定义View 的方法,然后绘制弧形采用的是二阶贝塞尔曲线,具体的思路和详情请看文章Android 项目总结(一):弧形ViewPager 和弧形HeaderView ,最后效果如下:

虽然效果还不错,但是有瑕疵,有两个明显的缺陷:

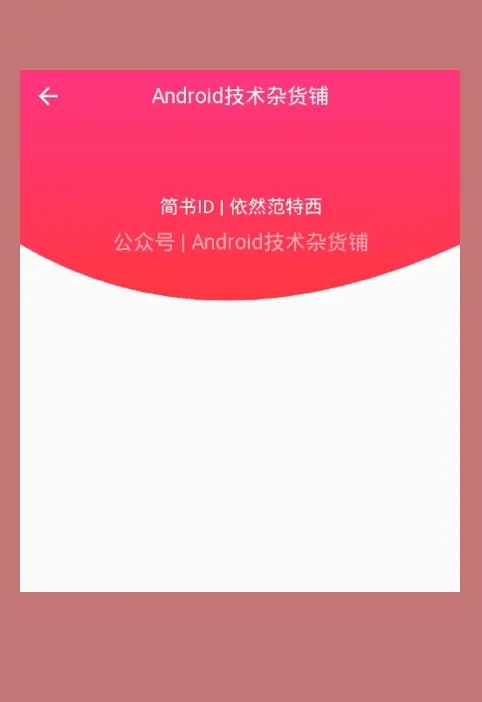

  • 底部的圆弧不是正圆弧:如上图所示,弧形有点歪,特别是在小屏幕手机上表现尤为明显,因为是用二阶贝塞尔曲线绘制的圆弧,不管怎么调整控制点,都不会是一个正圆弧,如下图:

  • 圆弧不能设置图片背景:前面的这个版本,弧形背景只能设置颜色,不能设置背景图

1. 升级版ArcView实现思路

既然有了上面说的2个缺点,我们就要想办法解决它,2个问题我们逐个分析一下:

1. 圆弧问题:

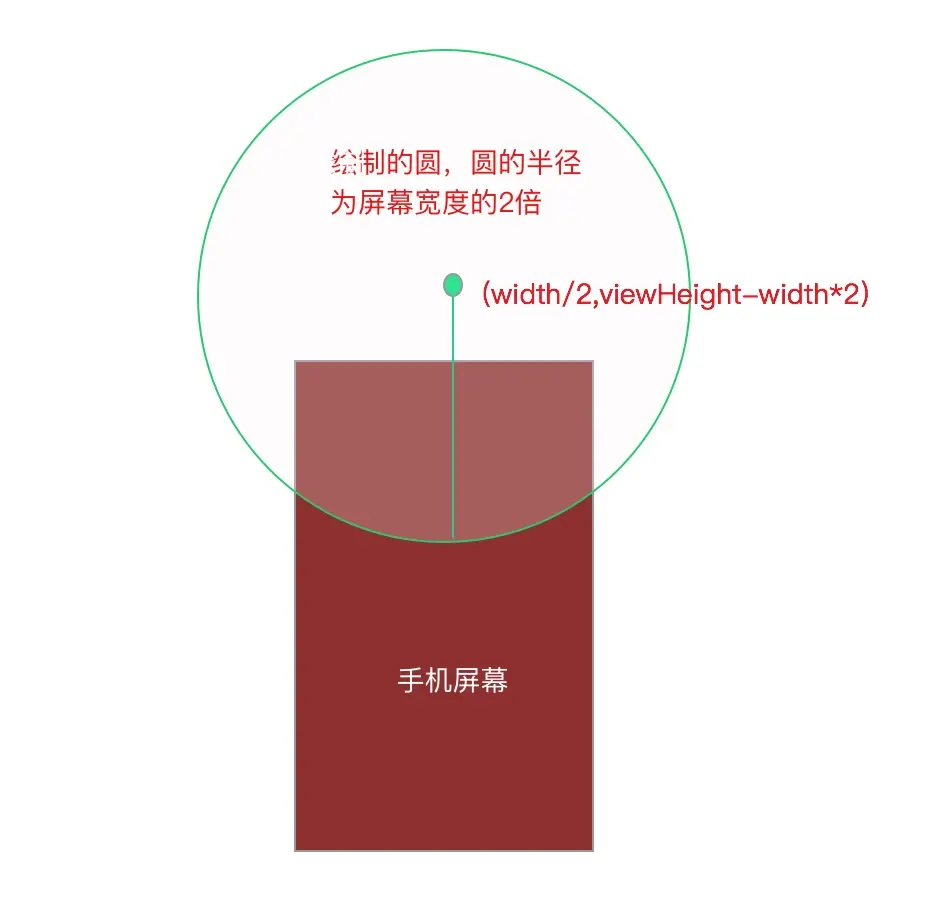

版本1的弧形使用二阶贝塞尔曲线绘制,既然这种方式不能绘制一个正圆弧,那么我们不妨换个思路,哪些图形有正圆弧?首先就想到了圆,我们可以绘制一个很大的圆,然后用手机的屏幕去截取,重叠的部分就是我们想要View了,画了一个草图,看得比较直观:

如上图所示,圆形和屏幕的重叠区域就是我们的View区域,圆形重叠之外的区域在屏幕外。这样截取出来的弧形肯定是正圆弧。

2 . 弧形View设置图片背景

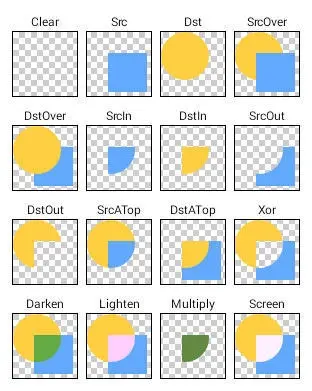

我们采用的是自定义View,显示图片还是很简单的,canvasdrawBitmap 就能实现,但是有一个点,图片要显示成我们定义的弧形,这就需要用到 PorterDuffXfermode,PorterDuff.Mode,关于PorterDuffXfermode这里不过多的讲,网上讲它的博客很多,看一下这张经典的图就行白了:

具体实现:先绘制圆,再绘制图片,设置 PorterDuffXfermodePorterDuff.Mode.SRC_IN 就ok了。

2. 具体实现

前面说了思路,那么代码就很简单了,看一下实现的代码:

 @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        mHeight = getHeight();
        int width = getWidth();
        mWidth = width;
        // 半径
        mRadius = width * 2;
        // 矩形
        mRect.left = 0;
        mRect.top = 0;
        mRect.right = width;
        mRect.bottom = mHeight;
        // 圆心坐标
        mCircleCenter.x = width / 2;
        mCircleCenter.y = mHeight - width * 2;
        // 绘制渐变色
        mLinearGradient = new LinearGradient(width / 2, 0, width / 2, mHeight, mStartColor, mEndColor, Shader.TileMode.MIRROR);
    }

解释:圆的半径为屏幕宽度2倍,矩形的高度就是整个自定义View的高度,圆心坐标的y 为 mHeight - mRadius 。

  @Override
    protected void onDraw(Canvas canvas) {
        int canvasWidth = canvas.getWidth();
        int canvasHeight = canvas.getHeight();
        int layerId = canvas.saveLayer(0, 0, canvasWidth, canvasHeight, null, Canvas.ALL_SAVE_FLAG);
        canvas.drawCircle(mCircleCenter.x, mCircleCenter.y, mRadius, mPaint);
        //设置PorterDuffXfermode
        mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));
        // 通过变量mIsShowImage 来控制是显示图片还是颜色
        if (mIsShowImage) {
            if (mBitmap != null) {
                canvas.drawBitmap(mBitmap, null, mRect, mPaint);
            }

        } else {
            mPaint.setShader(mLinearGradient);//绘制渐变色
            canvas.drawRect(mRect, mPaint);
        }

        mPaint.setXfermode(null);
        canvas.restoreToCount(layerId);
    }

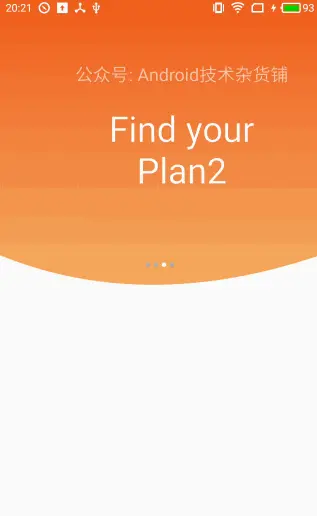

就是这么简单,最后效果如下:

效果是不是好了很多?

3. 完整源码

PerfectArcView.java

public class PerfectArcView extends View implements Target {
    private Paint mPaint;
    private Bitmap mBitmap;
    private int mHeight;
    private int mWidth;
    private RectF mRect = new RectF();
    private Point mCircleCenter;
    private float mRadius;
    private int mStartColor;
    private int mEndColor;
    private LinearGradient mLinearGradient;
    /**
     * 显示图片还是显示色值
     */
    private boolean mIsShowImage = true;

    public PerfectArcView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        readAttr(attrs);
        init();
    }

    private void init() {
        setLayerType(View.LAYER_TYPE_SOFTWARE, null);
        mPaint = new Paint();
        mPaint.setColor(Color.WHITE);
        mPaint.setStyle(Paint.Style.FILL);
        mPaint.setAntiAlias(true);
        //  mBitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.splash);
        mCircleCenter = new Point();
    }

    private void readAttr(AttributeSet set) {
        TypedArray typedArray = getContext().obtainStyledAttributes(set, R.styleable.PerfectArcView);
        mStartColor = typedArray.getColor(R.styleable.PerfectArcView_p_arc_startColor, Color.parseColor("#FF3A80"));
        mEndColor = typedArray.getColor(R.styleable.PerfectArcView_p_arc_endColor, Color.parseColor("#FF3745"));
        mIsShowImage = typedArray.getBoolean(R.styleable.PerfectArcView_p_arc_showImage, false);
    }

    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        mHeight = getHeight();
        int width = getWidth();
        mWidth = width;
        // 半径
        mRadius = width * 2;
        // 矩形
        mRect.left = 0;
        mRect.top = 0;
        mRect.right = width;
        mRect.bottom = mHeight;
        // 圆心坐标
        mCircleCenter.x = width / 2;
        mCircleCenter.y = mHeight - width * 2;

        mLinearGradient = new LinearGradient(width / 2, 0, width / 2, mHeight, mStartColor, mEndColor, Shader.TileMode.MIRROR);
    }

    /**
     * 加载网络图片
     *
     * @param url
     */
    public void setImageUrl(String url) {
        Picasso.with(getContext()).load(url).into(this);
    }

    /**
     * @param startColor
     * @param endColor
     */
    public void setColor(@ColorInt int startColor, @ColorInt int endColor) {
        mStartColor = startColor;
        mEndColor = endColor;
        mIsShowImage = false;
        mLinearGradient = new LinearGradient(mWidth / 2, 0, mWidth / 2, mHeight, mStartColor, mEndColor, Shader.TileMode.MIRROR);
        invalidate();
    }

    @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
    @Override
    protected void onDraw(Canvas canvas) {
        int canvasWidth = canvas.getWidth();
        int canvasHeight = canvas.getHeight();
        int layerId = canvas.saveLayer(0, 0, canvasWidth, canvasHeight, null, Canvas.ALL_SAVE_FLAG);
        canvas.drawCircle(mCircleCenter.x, mCircleCenter.y, mRadius, mPaint);
        mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));
        if (mIsShowImage) {
            if (mBitmap != null) {
                canvas.drawBitmap(mBitmap, null, mRect, mPaint);
            }

        } else {
            mPaint.setShader(mLinearGradient);//绘制渐变色
            canvas.drawRect(mRect, mPaint);
        }

        mPaint.setXfermode(null);
        canvas.restoreToCount(layerId);
    }

    @Override
    public void onBitmapLoaded(Bitmap bitmap, Picasso.LoadedFrom from) {
        Log.e("TAG", "onBitmapLoaded....");
        mBitmap = bitmap;
        invalidate();
    }

    @Override
    public void onBitmapFailed(Drawable errorDrawable) {
        Log.e("TAG", "onBitmapFailed....");
    }

    @Override
    public void onPrepareLoad(Drawable placeHolderDrawable) {
        Log.e("TAG", "onPrepareLoad....");
    }
}

4. 最后

条条大路通罗马,本文讲了弧形View的另一种实现思路,当然了,可能还有很多种实现方法,上一篇文章的留言区里,有人同学提到可以在矩形区域的地步覆盖一个白色的弧形图片,这个白色的可以找UI设计师切图,这种应该也是可以实现效果的,但是扩展性不是很强,如果项目中有多个地方用到,还是挺麻烦的。如果你还有其他方法,欢迎交流。 源码访问Github:https://github.com/pinguo-zhouwei/AndroidTrainingSimples
