Android系统架构

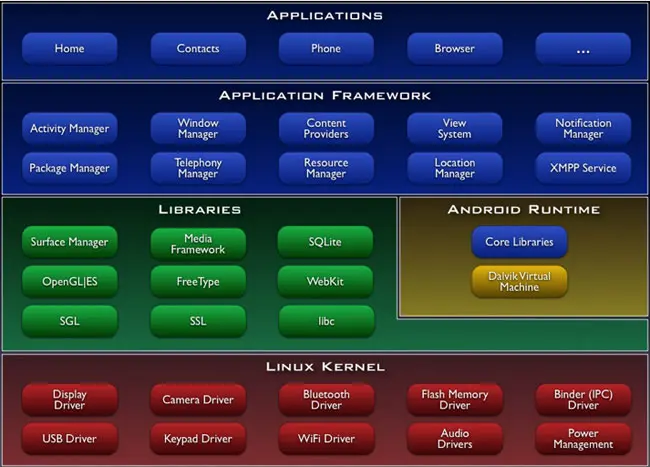

Android的系统体系结构分为四层，自顶向下分别是：

用户就是通过这些程序来操控Android设备，这些应用程序在设备上都是一个小图标为代表，用户通过单击图标来执行程序。Android系统一般内置有Email、短信收发程序、浏览器、联系人等功能的应用程序。通常开发人员就处在这一层。

Application Framework 其实就是Android 的API （Application Programming Interface，应用程序编程接口），提供应用程序开发的各种API进行快速开发，也即隐藏在每个应用后面的是一系列的服务和系统，大部分使用Java编写，其中包括：

View System (视图系统) : 丰富而又可扩展的视图（Views），可以用来构建应用程序，它包括列表（lists），网格（grids），文本框（text boxes），按钮（buttons），甚至可嵌入的web浏览器。
Activity Manager (活动管理器) : 管理Activity的生命周期，并提供浏览回溯堆栈，让用户可以通过按下退回键，返回上一页内容。
Content Providers (内容提供器) : 可以让各个应用程序分享彼此的数据。
Resource Manager (资源管理器) : 提供非代码资源的访问，如本地字符串，图形，和布局文件（ layout files ）。
Notification Manager (通知管理器) : 在状态栏显示指定信息，以便通知或提醒用户。

Android Runtime 可分成 Android Core Libraries (Android 核心函数库) 与 Dalvik Virtual Machine ( Dalvik VM, Dalvik 虚拟机）。

Android Core Libraries： Android核心函数库所提供的功能，大部分与Oracle的Java核心函数库相同。
Dalvik Virtual Machine：每一个Android应用程序都在它自己的进程中运行，都拥有一个独立的Dalvik虚拟机实例。Dalvik被设计成一个设备可以同时高效地运行多个虚拟系统。 Dalvik虚拟机执行（.dex）的Dalvik可执行文件，该格式文件针对小内存使用做了优化。同时虚拟机是基于寄存器的，所有的类都经由JAVA编译器编译成class 文件，然后通过SDK中的 "dx" 工具转化成.dex格式由虚拟机执行。

Android有一个内部函数库，此函数库主要以C/C++编写而成。Android应用程序开发人员并非直接使用此函数库，而是通过更上层的应用程序框架（Application Framework）来使用此函数库，所以有人成此类函数库为原生函数库(Native Libraries)。

Bionic系统 C 库 - 一个从 BSD 继承来的标准 C 系统函数库（ libc ），它是专门为基于 embedded linux 的设备定制的。
Media Framework ( 媒体函数库 ) - 该库让Android具有播放与录制音频与视频文件的能力，该库支持多种常用的音频、视频格式回放和录制，同时支持静态图像文件。编码格式包括MPEG4, H.264, MP3, AAC, AMR, JPG, PNG 。
Surface Manager ( 外观管理函数库 ) - 管理图形界面的操作与2D，3D图层的显示。
Webkit,LibWebCore - Android内置的浏览器，其引擎就是Webkit，与Chrome，Safari浏览器的引擎相同。
SGL - 专门处理Android的2D图形。
3D libraries - 基于OpenGL ES 1.0 APIs实现；该库可以使用硬件 3D加速（如果可用）或者使用高度优化的3D软加速。
FreeType -位图（bitmap）和矢量（vector）字体显示。
SQLite - 一个功能强劲的轻型关系型数据库引擎。
OpenGL ES - 适合嵌入式系统使用的3D图形函数库。
还有部分上面没有显示出来的就是硬件抽象层。其实Android并非讲所有的设备驱动都放在linux内核里面，而是实现在userspace空间，这么做的主要原因是GPL协议，Linux是遵循该协议来发布的，也就意味着对 linux内核的任何修

Android以Linux作为整个操作系统的核心，Linux为Android提供了主要的系统服务，如安全性管理，内存管理，进程管理，网络协议栈和驱动模型。 Linux 内核也同时作为硬件和软件栈之间的抽象层。其外还对其做了部分修改，主要涉及两部分修改：

OpenGL ES - 主要是为了省电，毕竟是手持设备嘛，低耗电才是我们的追求。
Binder (IPC) -提供有效的进程间通信，虽然linux内核本身已经提供了这些功能，但Android系统很多服务都需要用到该功能，为了某种原因其实现了自己的一套。
