前文
在android图片裁剪拼接实现（一）：Matrix基本使用中说到了如何自定义控件并如何使用Matrix对其进行缩放、旋转等处理，这次就说说怎么把这些控制实现到触摸上面。
android触摸机制

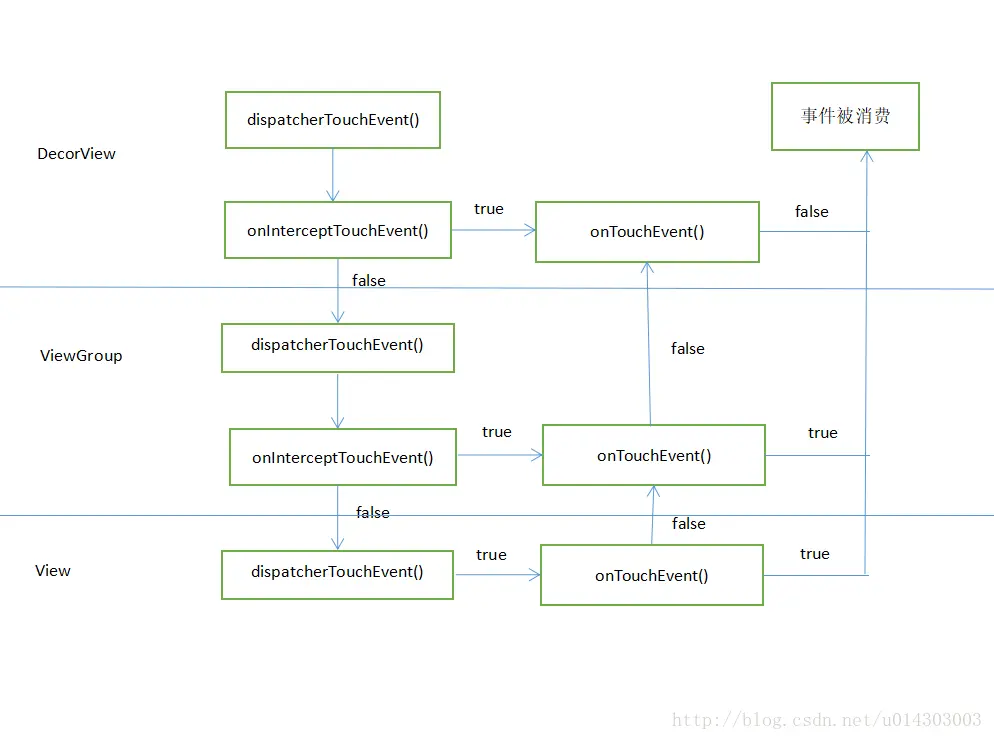

首先，当用户点下屏幕的时候，Linux会将触摸包装成Event，然后InputReader会收到来自EventBus发送过来的Event，最后InputDispatcher分发给ViewRootImpl，ViewRootImpl再传递给DecorView，这最终才到达了我们的当前界面，接下来的传递如下图所示。
图画的不好，水平有限，望见谅。
事件分发
那从这里我们就知道，我们要写的view，需要先从dispatchTouchEvent()里面分发触摸事件，然后再TouchEvent()里面进行事件的处理。以下是dispatchTouchEvent中的处理。
@Override
public boolean dispatchTouchEvent(MotionEvent event) {
// 分发各个img的触摸事件
if (mViewMode != VIEW_MODE_IDLE && findIndex >= 0) {
imgList.get(findIndex).onTouchEvent(event);
return true;
}
switch (event.getActionMasked()) {
case MotionEvent.ACTION_DOWN:
if (mViewMode == VIEW_MODE_IDLE) {
findIndex = findTouchImg(event);
if (findIndex >= 0) {
return true;
}
}
break;
case MotionEvent.ACTION_POINTER_DOWN:
// 判断落点是否在img中
if (mViewMode == VIEW_MODE_IDLE) {
findIndex = findTouchImg(event);
if (findIndex >= 0) {
imgList.get(findIndex).onTouchEvent(event);
if (getParent() != null)
getParent().requestDisallowInterceptTouchEvent(true);
return true;
}
}
break;
}
return false;
}
这里使用getActionMask()是为了更好的处理多点触控。使用findTouchImg()方法，判断如果点落到图片区域就消费这次事件，但是，后续的触摸事件，父控件还是有可能拦截的，这次只是消费了这次按压触摸事件。如果是多点触控，就直接调用requestDisallowInterceptTouchEvent的方法，禁止父控件拦截子控件的后续事件，不过使用这个方法要记着后面释放。判断确实是多点触控之后，就直接在方法顶部执行Img的方法，避免下面不必要的判断。这里findTouchImg()方法主要是根据每个Img的DrawRect进行点的落位判定。方法如下
/**
* @return -1 is not find
*/
private int findTouchImg(MotionEvent event) {
final float touchX = event.getX();
final float touchY = event.getY();
for (int i = 0; i < imgList.size(); i++) {
ImageData imageData = imgList.get(i);
if (imageData.drawRect.contains(touchX, touchY)) {
return i;
}
}
return -1;
}
触摸事件处理
这里我们主要实现两种效果，缩放和旋转。我们把Img的touch处理封装到了ImageData里面，代码如下:
/**
* imageData的触摸处理事件
*
* @param e 触摸事件
*/
protected void onTouchEvent(MotionEvent e) {
switch (e.getActionMasked()) {
case MotionEvent.ACTION_DOWN:
break;
case MotionEvent.ACTION_POINTER_DOWN:
requestDisallowInterceptTouchEvent(true);
distanceStub = getPointDistance(e);
angleStub = getPointAngle(e);
break;
case MotionEvent.ACTION_MOVE:
// confirm multi touch
if (e.getPointerCount() > 1) {
float tempDistance = getPointDistance(e);
float tempAngle = getPointAngle(e);
float tempScale = this.getScale();
float tempRotateAngle = this.getRotateAngle();
tempScale += (tempDistance / distanceStub) - 1;
tempRotateAngle += tempAngle - angleStub;
angleStub = tempAngle;
distanceStub = tempDistance;
this.setRotateAngle(tempRotateAngle);
this.setScale(tempScale);
reDraw();
}
break;
case MotionEvent.ACTION_CANCEL:
case MotionEvent.ACTION_UP:
runAngleAdsorbentAnim(findIndex);
requestDisallowInterceptTouchEvent(false);
if (getParent() != null)
getParent().requestDisallowInterceptTouchEvent(false);
distanceStub = 0;
angleStub = 0;
findIndex = -1;
break;
}
}
当多点触控的时候，记录下最先两个触摸点的距离和斜率角度，在随后发生滑动的时候，计算与之前触摸点距离和斜率角度发生的变化，再对Bitmap进行即时调整。计算距离和斜率角度的方法如下:
private float getPointDistance(MotionEvent e) {
if (e.getPointerCount() > 1) {
final float touchX1 = e.getX(0);
final float touchY1 = e.getY(0);
final float touchX2 = e.getX(1);
final float touchY2 = e.getY(1);
return (float) Math.abs(Math.sqrt(Math.pow(touchX2 - touchX1, 2) +
Math.pow(touchY2 - touchY1, 2)));
}
return 0;
}
private float getPointAngle(MotionEvent e) {
if (e.getPointerCount() > 1) {
final float touchX1 = e.getX(0);
final float touchY1 = e.getY(0);
final float touchX2 = e.getX(1);
final float touchY2 = e.getY(1);
return (float) (Math.atan2(touchY2 - touchY1, touchX2 - touchX1) * (180f
/ Math.PI));
}
return 0;
}
计算两点距离很简单，中学的计算公式
求斜率也是借助中学的计算公式

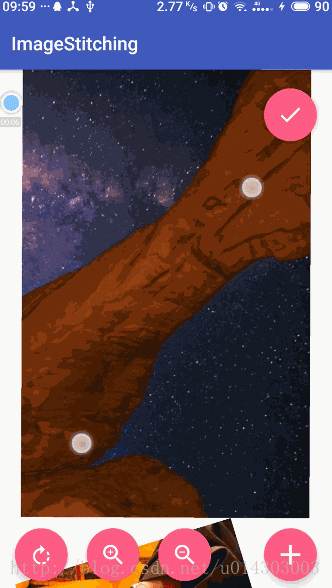

那么我们求出角度和距离公式之后，只需要跟上一次记录的数据进行比对，即可改变数据。我们看看实现效果。
但是到这一步还没有完，我们还要加上吸附动画。
动画
我们先直接看看吸附动画的代码:
private void runAngleAdsorbentAnim(int pos) {
// force run animation
if (pos >= imgList.size() || pos < 0)
return;
mViewMode = VIEW_MODE_RUN_ANIMATION;
final ImageData imageData = imgList.get(pos);
/*
吸附运算方式:
e.g:
space = 100;
left point = 100;
right point = 200;
x = 161;
calc process:
161+50 = 211
211/100 = 2
2x100=200
x = 149
calc process:
149+50 = 199
199/100 = 1
1x100 = 100
为了保证运算方式的结果，
以int形式进行计算,运算
结果出来之后再转换为rate
*/
final int adsorbentAngle = 90;
final int orgAngle = (int) imageData.rotateAngle;
int toAngle = ((orgAngle + (adsorbentAngle / 2)) / adsorbentAngle) * adsorbentAngle;
ValueAnimator valueAnimator = ValueAnimator.ofFloat(orgAngle, toAngle);
valueAnimator.setDuration(DEFAULT_ANIMATION_TIME);
valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
imageData.rotateAngle = (float) animation.getAnimatedValue();
reDraw();
}
});
valueAnimator.addListener(new AnimatorListenerAdapter() {
@Override
public void onAnimationEnd(Animator animation) {
mViewMode = VIEW_MODE_IDLE;
}
});
valueAnimator.start();
}
吸附的运算原理在注释中已经详细距离说明了。这里就不再解释了。传参进来一个img的坐标，使用ValueAnimator对其属性进行改变，调用reDraw()方法即可完成一帧的动画。

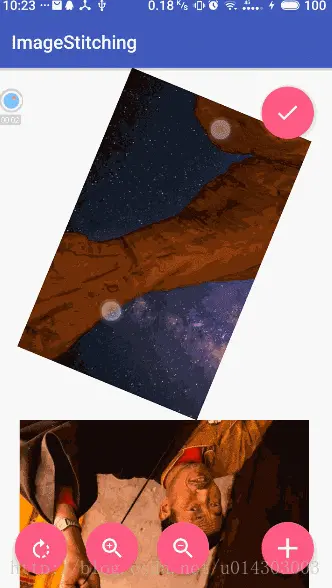

最后再来看看添加完吸附动画之后的效果:
最后我们到这里基本的控制操作就完成了，还差最后一步，就是最终的图片拼接。
图片拼接
android的View给我们提供了getDrawingCache()方法来获得当前view的绘制界面，不过这个方法受很多因素影响，不能每次都可以调用成功，并且可能会发生不可预知的后续操作，开启DrawingCache会产生性能影响。所以我们自己创建一个Cavans，传给onDraw()方法，让其把当前最新的界面绘制到我们传给他的Cavans上面。代码如下:
private Thread handleBitmapThread = new Thread(new Runnable() {
@Override
public void run() {
try {
outputBitmap = Bitmap.createBitmap(getMeasuredWidth(),
getMeasuredHeight(), Bitmap.Config.ARGB_8888);
Canvas canvas = new Canvas(outputBitmap);
draw(canvas);
generateBitmapHandler.sendEmptyMessage(BITMAP_GENERATE_RESULT);
} catch (Exception e) {
// 扔到主线程抛出
Message message = new Message();
message.what = BITMAP_GENERATE_ERROR;
Bundle bundle = new Bundle();
bundle.putSerializable(BITMAP_ERROR, e);
message.setData(bundle);
generateBitmapHandler.sendMessage(message);
}
}
});
使用自己创建的Cavans还可以限定画布大小，达到裁剪的目的。onDraw()方法执行完成之后，界面绘制到了我们传递的Bitmap上面，就可以把Bitmap抛出给处理方法来实现显示或者存储等一系列操作。
