图片拉伸,再平常不过,如果你遇到拉伸后变形,那么此文,或许可以给你提供一些思路。

3,566 阅读4分钟
原文链接: blog.vsccw.com

每天进行 UI 开发,不记录点什么,怎么对得起设计师。

关于 iOS 上的图片拉伸,想必作为一名 iOS 开发者,应该都不陌生吧。尤其是对于使用 Storyboard 来说,简直是太友好了,不用写一行代码,就可以对图片的拉伸进行控制,简直是友好的不要不要的啦。建议对图片拉伸不熟悉的可以看下简书上这篇文章《iOS中拉伸图片的几种方式》,写的比较详细。笔者在这里就不详细介绍的拉伸细节了。不过笔者今天要分享的是一个图片拉伸的变形问题,也是笔者在实际开发中遇到的一个小问题。

问题

这里是其原图,我想要在保证左边完整的情况下,左右拉伸中间部分。

  • 原图高为 53, 宽为 127

我期望得到的图片是这样的:

  • 上图中 imageView 高度为 53, 宽度为屏幕宽度。(得到和期望一致)

在上面我只是左右拉伸中间部分,就达到预期效果。具体代码如下:

/// 图片的高度为 53, 所以为了保证左边的圆完整,这里也保留左边 53.
imageView1.image = image?.resizableImage(withCapInsets: UIEdgeInsets(top: 0, left: 53, bottom: 0, right: 53), resizingMode: .stretch)

但是当 imageView 的高度 > 53 的时候, 依然是拉伸中间部分,却得不到预期效果。两种情况下对比截图如下所示:其中 imageView1imageView3 的宽度相同, imageView1 高度为53, imageView3 高度为80。

那么为什么会出现这种现象呢?

分析

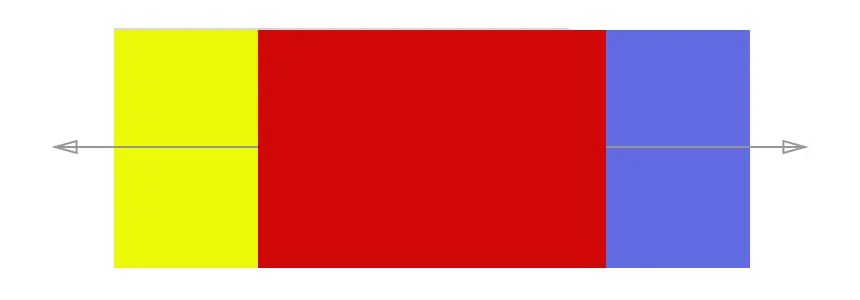

在进行分析之前,我画了几个草图。这样一来,问题也比较直观些了。

如上图,既然是左右拉伸中间部分,也就是拉伸上图中的红色方块,如箭头所示,向左右两端拉伸,左端的黄块和右端的蓝块的宽度在拉伸的过程中始终保持不变。拉伸的结果如下图所示: 但是如果此时视图的高度大于图片的高度,不管图片的高度拉不拉伸,(不拉伸的话系统默认缩放)都会造成黄块和蓝块的高度大于宽度的。结果如下图所示: 所以就造成了上面的现象。简单总结之,在想要保持图片的某一部分宽高比例不变的情况下,拉伸图片。(这里只能怪需求太独特)

那么究竟有什么办法可以解决呢?

解决

就上面例子来看,既然要保证左边黄块的宽高比例,也要保证右边蓝块的宽高比例,那么仅仅使用拉伸肯定是不行的。笔者在这里可以提供两种思路:

  1. 将图片拉伸后的宽高比例控制与视图的宽高比例保持一致。然后通过缩放来实现。不过显然如果你使用系统提供的 resizableImage 方法的话肯定是不行的。因为它只有两个参数呀,一个是你需要保护的区域,另一个是铺开方式。无法做到拉伸到指定 size 的。笔者在这里还翻了一下系统提供的其他接口,貌似都不可以拉伸到指定 size。所以这种方式果断放弃。

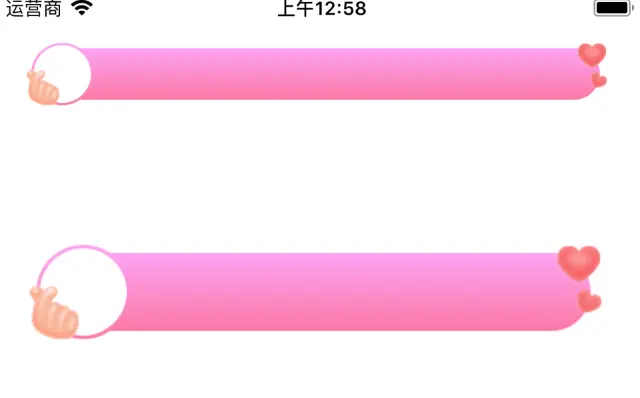

  2. 先将图片进行宽高等比例 resize 操作,然后再去拉伸。结合上面的例子来看,我们的目的是左右拉伸,那么就需要先将图片的高度 resize 到视图的高度相同,然后再去拉伸。实际的效果如下图所示:

完美解决,具体的代码如下所示:

let imageSize = image!.size
let ratio = imageView3.frame.height / imageSize.height
imageView3.image = image?.resize(to: CGSize(width: ratio * imageSize.width, height: imageView3.frame.height)).resizableImage(withCapInsets: UIEdgeInsets(top: 0, left: imageView3.frame.height, bottom: 0, right: 53), resizingMode: .stretch)

resize 部分代码:


extension UIImage {

    func resize(to size: CGSize) -> UIImage {
        if size.height == 0 || size.width == 0 {
            return self
        }
        UIGraphicsBeginImageContextWithOptions(size, false, UIScreen.main.scale)
        draw(in: CGRect(x: 0, y: 0, width: size.width, height: size.height))
        guard let image = UIGraphicsGetImageFromCurrentImageContext() else {
            UIGraphicsEndImageContext()
            return self
        }
        UIGraphicsEndImageContext()
        return image
    }
}

这里需要注意下:当你 resize 了图片的 size 之后,再去拉伸的时候一定要注意保护区域的改变。就上面这个例子来看,因为其高度增大了,所以在 resize 之后左边保护区域的宽度也相应更新了,只需满足预期保护区域的宽高比即可。

总结

图片拉伸本身没什么。对于大部分的需求,都只是拉伸中间区域就可以完美解决问题,不过如果你真的遇到我这种问题,还需要结合实际情况分析下,然后再对图片做适当调整。


参考:

iOS中拉伸图片的几种方式

完~
