Android基于dataBinding,lifecycle,retrofit2,rxjava2,okhttp组件化MVVM架构

·  阅读 1709
原文链接: github.com

谷歌最新MVVM架构,基于dataBinding、lifecycle、retrofit2、rxjava2、okhttp、fresco。

简书博客地址:http://www.jianshu.com/p/c0988e7f31fd

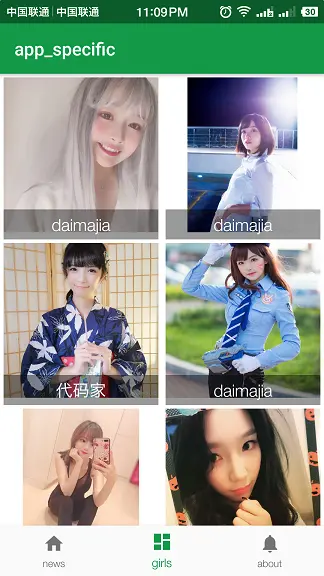

两个定制app的首页UI图:

app_universal app_specific
Activity组建为主,点击会跳转到不同组建库的Activity 通过ARoyter获取不同组建库的Fragment来展示
Alt text Alt text

一、MVVM架构优势

《两张图看懂Android开发中MVC与MVP的区别》 前面两张图真是了MVC和MVP的区别,我这里也来一张图看看MVVM:

2-MVVM架构

看上图ModelView是不会发生关系的,ViewModel是把View和Model关联起来的加工厂:

3-ViewModel工厂

MVVM优势总结:

  1. ViewModel双向绑定,一方的改变都会影响另一方,开发者不用再去手动修改UI的数据。额,互相自动的。

  2. 不需要findViewById也不需要butterknife,不需要拿到具体的View去设置数据绑定监听器等等,这些都可以用DataBinding完成。是不是很舒服?

  3. ViewModel的双向绑定是支持生命周期检测的,不会担心页面销毁了还有回调发生,这个由lifeCycle完成。

  4. 不会像MVC一样导致Activity中代码量巨大,也不会像MVP一样出现大量的ViewPresenter接口。项目结构更加低耦合。

  5. 更低的耦合把各个模块分开开发,分开测试,可以分给不同的开发人员来完成。

二、MVVM组件化示例项目架构分析

下图是项目模块和工程之间的依赖关系:

4-MVVM组件化示例项目架构图

下图是工程Android Studio中的目录结构:

5-工程目录结构

3.1 各模块和彼此之间的关系解释:

  • lib_opensource :第三方build.gradle依赖,本项目主要有supportlifecycleroomfrescoretrofitokhttpRxJavaARouter这些。

  • lib_coremodel: 存放MVVM中的ModelViewModel两个模块,就是数据的处理和数据与UI页面的绑定。依赖lib_opensource库。

  • lib_common : 公共库,主要有各种base,各种ui组件,自定义组件,公用的Activity、公用的Fragment,和公用的utils等等。依赖lib_coremodel库。

  • module_girls : 妹子功能模块,可以在libraryapplication之间切换,自己可以是一个app也可以成为别的app的一个组件模块。组件化编译时为app,反之为module。

  • module_news : 新闻功能模块,可以在libraryapplication之间切换,自己可以是一个app也可以成为别的app的一个组件模块。组件化编译时为app,反之为module。

  • app_universal : 定制版本的app,组件化编译时 module_girlsmodule_news为app,所以不能把这两个作为module加进来编译,所以组件化编译时app_universal要依赖lib_common库,反之就可以把 module_girlsmodule_news作为module加进来编译。

  • app_specific : 定制版本的app,组件化编译时 module_girlsmodule_news为app,所以不能把这两个作为module加进来编译,所以组件化编译时app_specific要依赖lib_common库,反之就可以把 module_girlsmodule_news作为module加进来编译。

3.2 ARouter串联各个模块

使用ARouter来跳转Activity和获取Fragment,记得看之前别人的组件化结构文章,一直都在纠结Fragment的获取问题,我想说的是有了ARouter来获取Fragment不是超级简单么?

ARouter典型应用

  • 从外部URL映射到内部页面,以及参数传递与解析
  • 跨模块页面跳转,模块间解耦
  • 拦截跳转过程,处理登陆、埋点等逻辑
  • 跨模块API调用,通过控制反转来做组件解耦

3.3 组件化编译和非组件化编译切换

我们在工程根目录下的gradle.properties文件中加入一个Boolean类型的变量,通过修改这个变量来识别编译模式:

# 每次更改“isModule”的值后,需要点击 "Sync Project" 按钮
# isModule是“集成开发模式”和“组件开发模式”的切换开关
isModule=false复制代码

然后在 module_girlsmodule_news中的build.gradle文件中支持切换:

if (isModule.toBoolean()) {
    //组件化编译时为application
    apply plugin: 'com.android.application'
} else {
    //非组件化编译时为library
    apply plugin: 'com.android.library'
}

android {
    compileSdkVersion build_versions.target_sdk
    buildToolsVersion build_versions.build_tools

    defaultConfig {
        minSdkVersion build_versions.min_sdk
        targetSdkVersion build_versions.target_sdk
        versionCode 1
        versionName "1.0"

        testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"

        //ARouter
        javaCompileOptions {
            annotationProcessorOptions {
                arguments = [moduleName: project.getName()]
            }
        }
    }

    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
        }
    }
    dataBinding {
        enabled = true
    }
    lintOptions {
        abortOnError false
    }
    sourceSets {
        main {
            if (isModule.toBoolean()) {
                //组件化编译时为app,在对应的AndroidManifest文件中需要写ndroid.intent.action.MAIN入口Activity
                manifest.srcFile 'src/main/module/AndroidManifest.xml'
            } else {
                manifest.srcFile 'src/main/AndroidManifest.xml'
                //集成开发模式下排除debug文件夹中的所有Java文件
                java {
                    //debug文件夹中放的是Application类,非组件化时不用有此类
                    exclude 'debug/**'
                }
            }
        }
    }
}

dependencies {
    implementation fileTree(dir: 'libs', include: ['*.jar'])
    api project(':lib_coremodel')
    api project(':lib_common')
    implementation 'com.android.support:support-v4:26.1.0'
    annotationProcessor deps.arouter.compiler
}
复制代码

上面看到了组件化和非组件化编译会有不用的AndroidManifest文件,组件化时需要debug文件夹下面的application类,非组件化时排除此文件夹。 6-组件化非组件化编译切换

  • module下的AndroidManifest文件是组件化app编译时的,写了MAIN入口Activity
  • dubug下是组件化app编译时的Application类,初始化作为一个app运行时需要的资源等等。在非组件化编译在build.gradle文件中排除debug文件夹的所以东西。
