Android显示框架:Android布局解析者LayoutInflater

关于作者

郭孝星,程序员,吉他手,主要从事Android平台基础架构方面的工作,欢迎交流技术方面的问题,可以去我的Github提issue或者发邮件至guoxiaoxingse@163.com与我交流。

第一次阅览本系列文章,请参见导读,更多文章请参见文章目录

文章目录

  • 一 View树解析
  • 二 View解析

Instantiates a layout XML file into its corresponding {@link android.view.View}objects.

LayoutInflater可以把xml布局文件里内容加载成一个View,LayoutInflater可以说是Android里的无名英雄,你经常用的到它,却体会不到它的好。因为隔壁的iOS兄弟是没有 这种东西的,他们只能用代码来写布局,需要应用跑起来才能看到效果。相比之下Android的开发者就幸福的多,但是大家有没有相关xml是如何转换成一个View的,今天我们就来分析 这个问题。

LayoutInflater也是通过Context获取,它也是系统服务的一种,被注册在ContextImpl的map里,然后通过LAYOUT_INFLATER_SERVICE来获取。

layoutInflater = (LayoutInflater) context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);
复制代码

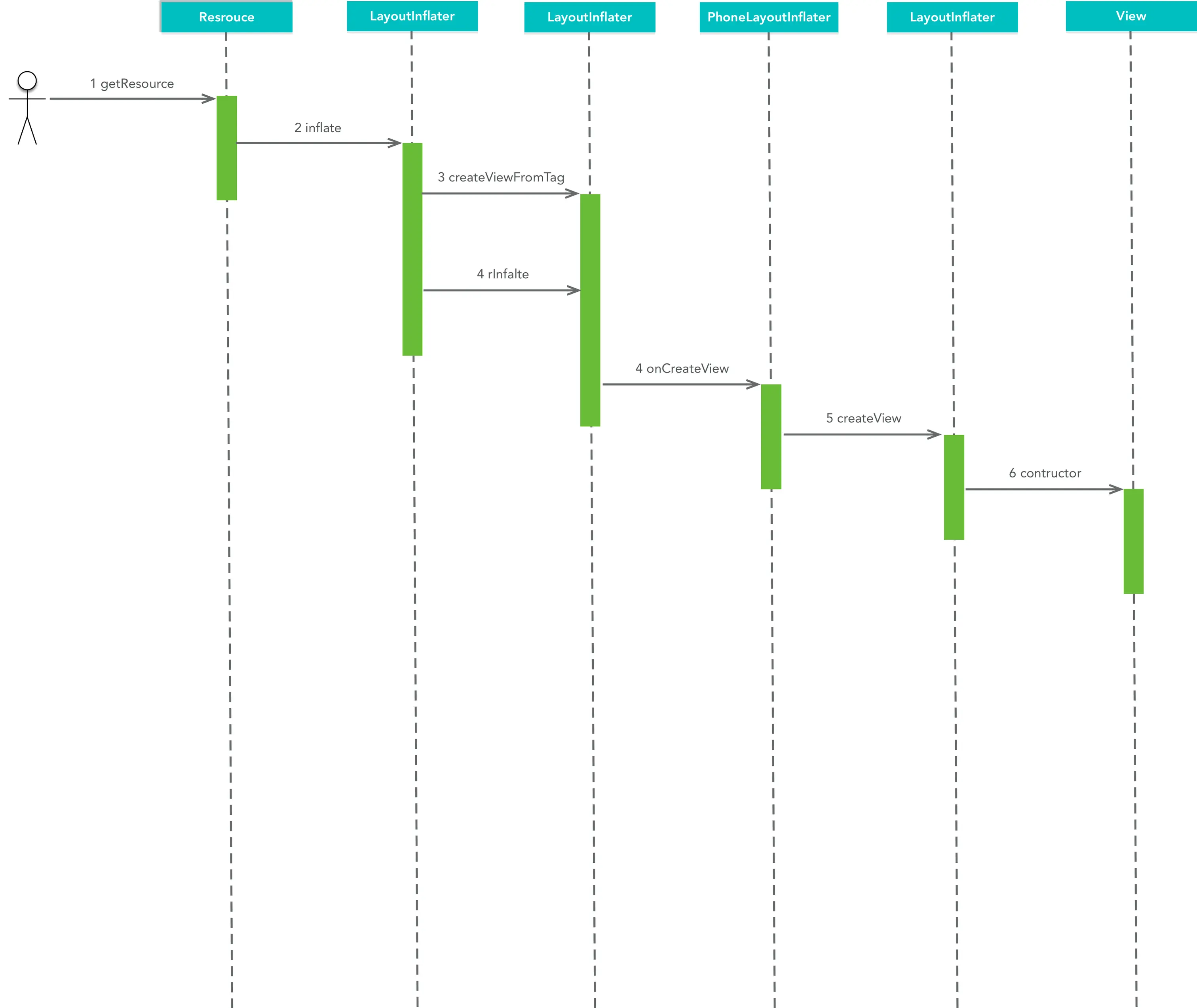

LayoutInflater是一个抽象类,它的实现类是PhoneLayoutInflater。LayoutInflater会采用深度优先遍历自顶向下遍历View树,根据View的全路径名利用反射获取构造器 从而构建View的实例。整个逻辑还是很清晰的,我们来具体看一看。

我们先来看看总的调度方法inflate(),这个也是我们最常用的

public View inflate(@LayoutRes int resource, @Nullable ViewGroup root, boolean attachToRoot)
复制代码

这个方法有三个参数:

int resource:布局ID,也就是要解析的xml布局文件,boolean attachToRoot表示是否要添加到父布局root中去。这里面还有个关键的参数root。它用来表示根布局,这个就很常见的,我们在用 这个方法的时候,有时候给root赋值了,有时候直接给了null(给null的时候IDE会有警告提示),这个root到底有什么作用呢?🤔

它主要有两个方面的作用:

  • 当attachToRoot == true且root != null时,新解析出来的View会被add到root中去,然后将root作为结果返回。
  • 当attachToRoot == false且root != null时,新解析的View会直接作为结果返回,而且root会为新解析的View生成LayoutParams并设置到该View中去。
  • 当attachToRoot == false且root == null时,新解析的View会直接作为结果返回。

注意第二条和第三条是由区别的,你可以去写个例子试一下,当root为null时,新解析出来的View没有LayoutParams参数,这时候你设置的layout_width和layout_height是不生效的。

说到这里,有人可能有疑问了,Activity里的布局应该也是LayoutInflater加载的,我也没做什么处理,但是我设置的layout_width和layout_heigh参数都是可以生效的,这是为什么?🤔

这是因为Activity内部做了处理,我们知道Activity的setContentView()方法,实际上调用的PhoneWindow的setContentView()方法。它调用的时候将Activity的顶级DecorView(FrameLayout) 作为root传了进去,mLayoutInflater.inflate(layoutResID, mContentParent)实际调用的是inflate(resource, root, root != null),所以在调用Activity的setContentView()方法时 可以将解析出的View添加到顶级DecorView中,我们设置的layout_width和layout_height参数也可以生效。

具体代码如下:

@Override
public void setContentView(int layoutResID) {
    if (mContentParent == null) {
        installDecor();
    } else if (!hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
        mContentParent.removeAllViews();
    }

    if (hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
        final Scene newScene = Scene.getSceneForLayout(mContentParent, layoutResID,
                getContext());
        transitionTo(newScene);
    } else {

        mLayoutInflater.inflate(layoutResID, mContentParent);
    }
    mContentParent.requestApplyInsets();
    final Callback cb = getCallback();
    if (cb != null && !isDestroyed()) {
        cb.onContentChanged();
    }
    mContentParentExplicitlySet = true;
}
复制代码

了解了inflate()方法各个参数的含义,我们正式来分析它的实现。


public abstract class LayoutInflater {

    public View inflate(@LayoutRes int resource, @Nullable ViewGroup root, boolean attachToRoot) {
        final Resources res = getContext().getResources();
        if (DEBUG) {
            Log.d(TAG, "INFLATING from resource: \"" + res.getResourceName(resource) + "\" ("
                    + Integer.toHexString(resource) + ")");
        }

        //获取xml资源解析器
        final XmlResourceParser parser = res.getLayout(resource);
        try {
            return inflate(parser, root, attachToRoot);
        } finally {
            parser.close();
        }
    }

    public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) {
        synchronized (mConstructorArgs) {
            Trace.traceBegin(Trace.TRACE_TAG_VIEW, "inflate");

            final Context inflaterContext = mContext;
            final AttributeSet attrs = Xml.asAttributeSet(parser);

            //Context对象
            Context lastContext = (Context) mConstructorArgs[0];
            mConstructorArgs[0] = inflaterContext;

            //存储根视图
            View result = root;

            try {
                // 获取根元素
                int type;
                while ((type = parser.next()) != XmlPullParser.START_TAG &&
                        type != XmlPullParser.END_DOCUMENT) {
                    // Empty
                }

                if (type != XmlPullParser.START_TAG) {
                    throw new InflateException(parser.getPositionDescription()
                            + ": No start tag found!");
                }

                final String name = parser.getName();

                if (DEBUG) {
                    System.out.println("**************************");
                    System.out.println("Creating root view: "
                            + name);
                    System.out.println("**************************");
                }

                //1. 解析merge标签,rInflate()方法会将merge下面的所有子View直接添加到根容器中,这里
                //我们也理解了为什么merge标签可以达到简化布局的效果。
                if (TAG_MERGE.equals(name)) {
                    if (root == null || !attachToRoot) {
                        throw new InflateException("<merge /> can be used only with a valid "
                                + "ViewGroup root and attachToRoot=true");
                    }

                    rInflate(parser, root, inflaterContext, attrs, false);
                } else {
                    //2. 不是merge标签那么直接调用createViewFromTag()方法解析成布局中的视图,这里的参数name就是要解析视图的类型,例如:ImageView
                    final View temp = createViewFromTag(root, name, inflaterContext, attrs);

                    ViewGroup.LayoutParams params = null;

                    if (root != null) {
                        if (DEBUG) {
                            System.out.println("Creating params from root: " +
                                    root);
                        }
                        //3. 调用generateLayoutParams()f方法生成布局参数,如果attachToRoot为false,即不添加到根容器里,为View设置布局参数
                        params = root.generateLayoutParams(attrs);
                        if (!attachToRoot) {
                            // Set the layout params for temp if we are not
                            // attaching. (If we are, we use addView, below)
                            temp.setLayoutParams(params);
                        }
                    }

                    if (DEBUG) {
                        System.out.println("-----> start inflating children");
                    }

                    //4. 调用rInflateChildren()方法解析当前View下面的所有子View
                    rInflateChildren(parser, temp, attrs, true);

                    if (DEBUG) {
                        System.out.println("-----> done inflating children");
                    }

                    //如果根容器不为空,且attachToRoot为true,则将解析出来的View添加到根容器中
                    if (root != null && attachToRoot) {
                        root.addView(temp, params);
                    }

                    //如果根布局为空或者attachToRoot为false,那么解析出来的额View就是返回结果
                    if (root == null || !attachToRoot) {
                        result = temp;
                    }
                }

            } catch (XmlPullParserException e) {
                final InflateException ie = new InflateException(e.getMessage(), e);
                ie.setStackTrace(EMPTY_STACK_TRACE);
                throw ie;
            } catch (Exception e) {
                final InflateException ie = new InflateException(parser.getPositionDescription()
                        + ": " + e.getMessage(), e);
                ie.setStackTrace(EMPTY_STACK_TRACE);
                throw ie;
            } finally {
                // Don't retain static reference on context.
                mConstructorArgs[0] = lastContext;
                mConstructorArgs[1] = null;

                Trace.traceEnd(Trace.TRACE_TAG_VIEW);
            }

            return result;
        }
}
复制代码
  1. 解析merge标签,rInflate()方法会将merge下面的所有子View直接添加到根容器中,这里我们也理解了为什么merge标签可以达到简化布局的效果。
  2. 不是merge标签那么直接调用createViewFromTag()方法解析成布局中的视图,这里的参数name就是要解析视图的类型,例如:ImageView。
  3. 调用generateLayoutParams()f方法生成布局参数,如果attachToRoot为false,即不添加到根容器里,为View设置布局参数。
  4. 调用rInflateChildren()方法解析当前View下面的所有子View。
  5. 如果根容器不为空,且attachToRoot为true,则将解析出来的View添加到根容器中,如果根布局为空或者attachToRoot为false,那么解析出来的额View就是返回结果。返回解析出来的结果。

接下来,我们分别看下View树解析以及View的解析。

一 View树解析

上面我们已经提到View树的解析是有rInflate()方法来完成的。

public abstract class LayoutInflater {

    void rInflate(XmlPullParser parser, View parent, Context context,
            AttributeSet attrs, boolean finishInflate) throws XmlPullParserException, IOException {

        //1. 获取树的深度,执行深度优先遍历
        final int depth = parser.getDepth();
        int type;

        //2. 逐个进行元素解析
        while (((type = parser.next()) != XmlPullParser.END_TAG ||
                parser.getDepth() > depth) && type != XmlPullParser.END_DOCUMENT) {

            if (type != XmlPullParser.START_TAG) {
                continue;
            }

            final String name = parser.getName();

            if (TAG_REQUEST_FOCUS.equals(name)) {
                //3. 解析添加ad:focusable="true"的元素,并获取View焦点。
                parseRequestFocus(parser, parent);
            } else if (TAG_TAG.equals(name)) {
                //4. 解析View的tag。
                parseViewTag(parser, parent, attrs);
            } else if (TAG_INCLUDE.equals(name)) {
                //5. 解析include标签,注意include标签不能作为根元素。
                if (parser.getDepth() == 0) {
                    throw new InflateException("<include /> cannot be the root element");
                }
                parseInclude(parser, context, parent, attrs);
            } else if (TAG_MERGE.equals(name)) {
                //merge标签必须为根元素
                throw new InflateException("<merge /> must be the root element");
            } else {
                //6. 根据元素名进行解析,生成View。
                final View view = createViewFromTag(parent, name, context, attrs);
                final ViewGroup viewGroup = (ViewGroup) parent;
                final ViewGroup.LayoutParams params = viewGroup.generateLayoutParams(attrs);
                //7. 递归调用解析该View里的所有子View,也是深度优先遍历,rInflateChildren内部调用的也是rInflate()方
                //法,只是传入了新的parent View
                rInflateChildren(parser, view, attrs, true);
                //8. 将解析出来的View添加到它的父View中。
                viewGroup.addView(view, params);
            }
        }

        if (finishInflate) {
            //9. 回调根容器的onFinishInflate()方法,这个方法我们应该很熟悉。
            parent.onFinishInflate();
        }
    }

    //rInflateChildren内部调用的也是rInflate()方法,只是传入了新的parent View
    final void rInflateChildren(XmlPullParser parser, View parent, AttributeSet attrs,
            boolean finishInflate) throws XmlPullParserException, IOException {
        rInflate(parser, parent, parent.getContext(), attrs, finishInflate);
    }

}
复制代码

上述方法描述了整个View树的解析流程,我们来概括一下:

  1. 获取树的深度,执行深度优先遍历.
  2. 逐个进行元素解析。
  3. 解析添加ad:focusable="true"的元素,并获取View焦点。
  4. 解析View的tag。
  5. 解析include标签,注意include标签不能作为根元素,而merge必须作为根元素。
  6. 根据元素名进行解析,生成View。
  7. 递归调用解析该View里的所有子View,也是深度优先遍历,rInflateChildren内部调用的也是rInflate()方法,只是传入了新的parent View。
  8. 将解析出来的View添加到它的父View中。
  9. 回调根容器的onFinishInflate()方法,这个方法我们应该很熟悉。

你可以看到,负责解析单个View的正是createViewFromTag()方法,我们再来分析下这个方法。

二 View解析

public abstract class LayoutInflater {

        View createViewFromTag(View parent, String name, Context context, AttributeSet attrs,
                boolean ignoreThemeAttr) {

            //1. 解析view标签。注意是小写view,这个不太常用,下面会说。
            if (name.equals("view")) {
                name = attrs.getAttributeValue(null, "class");
            }

            //2. 如果标签与主题相关,则需要将context与themeResId包裹成ContextThemeWrapper。
            if (!ignoreThemeAttr) {
                final TypedArray ta = context.obtainStyledAttributes(attrs, ATTRS_THEME);
                final int themeResId = ta.getResourceId(0, 0);
                if (themeResId != 0) {
                    context = new ContextThemeWrapper(context, themeResId);
                }
                ta.recycle();
            }

            //3. BlinkLayout是一种会闪烁的布局,被包裹的内容会一直闪烁,像QQ消息那样。
            if (name.equals(TAG_1995)) {
                // Let's party like it's 1995!
                return new BlinkLayout(context, attrs);
            }

            try {
                View view;

                //4. 用户可以设置LayoutInflater的Factory来进行View的解析,但是默认情况下
                //这些Factory都是为空的。
                if (mFactory2 != null) {
                    view = mFactory2.onCreateView(parent, name, context, attrs);
                } else if (mFactory != null) {
                    view = mFactory.onCreateView(name, context, attrs);
                } else {
                    view = null;
                }
                if (view == null && mPrivateFactory != null) {
                    view = mPrivateFactory.onCreateView(parent, name, context, attrs);
                }

                //5. 默认情况下没有Factory,而是通过onCreateView()方法对内置View进行解析,createView()
                //方法进行自定义View的解析。
                if (view == null) {
                    final Object lastContext = mConstructorArgs[0];
                    mConstructorArgs[0] = context;
                    try {
                        //这里有个小技巧,因为我们在使用自定义View的时候是需要在xml指定全路径的,例如:
                        //com.guoxiaoxing.CustomView,那么这里就有个.了,可以利用这一点判定是内置View
                        //还是自定义View,Google的工程师很机智的。😎
                        if (-1 == name.indexOf('.')) {
                            //内置View解析
                            view = onCreateView(parent, name, attrs);
                        } else {
                            //自定义View解析
                            view = createView(name, null, attrs);
                        }
                    } finally {
                        mConstructorArgs[0] = lastContext;
                    }
                }

                return view;
            } catch (InflateException e) {
                throw e;

            } catch (ClassNotFoundException e) {
                final InflateException ie = new InflateException(attrs.getPositionDescription()
                        + ": Error inflating class " + name, e);
                ie.setStackTrace(EMPTY_STACK_TRACE);
                throw ie;

            } catch (Exception e) {
                final InflateException ie = new InflateException(attrs.getPositionDescription()
                        + ": Error inflating class " + name, e);
                ie.setStackTrace(EMPTY_STACK_TRACE);
                throw ie;
            }
        }
}
复制代码

单个View的解析流程也很简单,我们来梳理一下:

  1. 解析View标签。
  2. 如果标签与主题相关,则需要将context与themeResId包裹成ContextThemeWrapper。
  3. BlinkLayout是一种会闪烁的布局,被包裹的内容会一直闪烁,像QQ消息那样。
  4. 用户可以设置LayoutInflater的Factory来进行View的解析,但是默认情况下这些Factory都是为空的。
  5. 默认情况下没有Factory,而是通过onCreateView()方法对内置View进行解析,createView()方法进行自定义View的解析。这里有个小技巧,因为 我们在使用自定义View的时候是需要在xml指定全路径的,例如:com.guoxiaoxing.CustomView,那么这里就有个.了,可以利用这一点判定是内置View 还是自定义View,Google的工程师很机智的。😎

关于view标签

<view
    class="RelativeLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"/>
复制代码

在使用时,相当于所有控件标签的父类一样,可以设置class属性,这个属性会决定view这个节点会是什么控件。

关于BlinkLayout

这个也是个冷门的控件,本质上是一个FrameLayout,被它包裹的控件会像电脑版的QQ小企鹅那样一直闪烁。

<blink
    android:layout_width="wrap_content"
    android:layout_height="wrap_content">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="这个控件会一直闪烁"/>

</blink>
复制代码

关于onCreateView()与createView()

这两个方法在本质上都是一样的,只是onCreateView()会给内置的View前面加一个前缀,例如:android.widget,方便开发者在写内置View的时候,不用谢全路径名。 前面我们也提到了LayoutInflater是一个抽象类,我们实际使用的PhoneLayoutInflater,这个类的实现很简单,它重写了LayoutInflater的onCreatView()方法,该 方法就是做了一个给内置View加前缀的事情。

public class PhoneLayoutInflater extends LayoutInflater {
    private static final String[] sClassPrefixList = {
        "android.widget.",
        "android.webkit.",
        "android.app."
    };

    @Override protected View onCreateView(String name, AttributeSet attrs) throws ClassNotFoundException {

        //循环遍历三种前缀,尝试创建View
        for (String prefix : sClassPrefixList) {
            try {
                View view = createView(name, prefix, attrs);
                if (view != null) {
                    return view;
                }
            } catch (ClassNotFoundException e) {
                // In this case we want to let the base class take a crack
                // at it.
            }
        }
        return super.onCreateView(name, attrs);
    }
    public LayoutInflater cloneInContext(Context newContext) {
        return new PhoneLayoutInflater(this, newContext);
    }
}
复制代码

这样一来,真正的View构建还是在createView()方法里完成的,createView()主要根据完整的类的路径名利用反射机制构建View对象,我们具体来 看看createView()方法的实现。

public abstract class LayoutInflater {

    public final View createView(String name, String prefix, AttributeSet attrs)
                throws ClassNotFoundException, InflateException {

            //1. 从缓存中读取构造函数。
            Constructor<? extends View> constructor = sConstructorMap.get(name);
            if (constructor != null && !verifyClassLoader(constructor)) {
                constructor = null;
                sConstructorMap.remove(name);
            }
            Class<? extends View> clazz = null;

            try {
                Trace.traceBegin(Trace.TRACE_TAG_VIEW, name);

                if (constructor == null) {
                    // Class not found in the cache, see if it's real, and try to add it

                    //2. 没有在缓存中查找到构造函数,则构造完整的路径名,并加装该类。
                    clazz = mContext.getClassLoader().loadClass(
                            prefix != null ? (prefix + name) : name).asSubclass(View.class);

                    if (mFilter != null && clazz != null) {
                        boolean allowed = mFilter.onLoadClass(clazz);
                        if (!allowed) {
                            failNotAllowed(name, prefix, attrs);
                        }
                    }
                    //3. 从Class对象中获取构造函数,并在sConstructorMap做下缓存,方便下次使用。
                    constructor = clazz.getConstructor(mConstructorSignature);
                    constructor.setAccessible(true);
                    sConstructorMap.put(name, constructor);
                } else {
                    //4. 如果sConstructorMap中有当前View构造函数的缓存,则直接使用。
                    if (mFilter != null) {
                        // Have we seen this name before?
                        Boolean allowedState = mFilterMap.get(name);
                        if (allowedState == null) {
                            // New class -- remember whether it is allowed
                            clazz = mContext.getClassLoader().loadClass(
                                    prefix != null ? (prefix + name) : name).asSubclass(View.class);

                            boolean allowed = clazz != null && mFilter.onLoadClass(clazz);
                            mFilterMap.put(name, allowed);
                            if (!allowed) {
                                failNotAllowed(name, prefix, attrs);
                            }
                        } else if (allowedState.equals(Boolean.FALSE)) {
                            failNotAllowed(name, prefix, attrs);
                        }
                    }
                }

                Object[] args = mConstructorArgs;
                args[1] = attrs;

                //5. 利用构造函数,构建View对象。
                final View view = constructor.newInstance(args);
                if (view instanceof ViewStub) {
                    // Use the same context when inflating ViewStub later.
                    final ViewStub viewStub = (ViewStub) view;
                    viewStub.setLayoutInflater(cloneInContext((Context) args[0]));
                }
                return view;

            } catch (NoSuchMethodException e) {
                final InflateException ie = new InflateException(attrs.getPositionDescription()
                        + ": Error inflating class " + (prefix != null ? (prefix + name) : name), e);
                ie.setStackTrace(EMPTY_STACK_TRACE);
                throw ie;

            } catch (ClassCastException e) {
                // If loaded class is not a View subclass
                final InflateException ie = new InflateException(attrs.getPositionDescription()
                        + ": Class is not a View " + (prefix != null ? (prefix + name) : name), e);
                ie.setStackTrace(EMPTY_STACK_TRACE);
                throw ie;
            } catch (ClassNotFoundException e) {
                // If loadClass fails, we should propagate the exception.
                throw e;
            } catch (Exception e) {
                final InflateException ie = new InflateException(
                        attrs.getPositionDescription() + ": Error inflating class "
                                + (clazz == null ? "<unknown>" : clazz.getName()), e);
                ie.setStackTrace(EMPTY_STACK_TRACE);
                throw ie;
            } finally {
                Trace.traceEnd(Trace.TRACE_TAG_VIEW);
            }
        }
}
复制代码

好了,到这篇文章为止,我们对整个Android显示框架的原理分析就算是告一段落了,在这些文章里我们侧重的是Client端的分析,WindowManagerService、SurfaceFlinger这些Server端的 并没有过多的涉及,因为对大部分开发者而言,扎实的掌握Client端的原理就足够了。等到你完全掌握了Client端的原理或者是需要进行Android Framework层的开发,可以进一步去深入Server 端的原理。

关于Android显示框架主要包括五篇文章:

后续我们会接着进行

  • Android组件框架
  • Android动画框架
  • Android通信框架
  • Android多媒体框架

等Android子系统的分析,后续的内容可以关注Android open source project analysis项目。

文章分类
Android
文章标签
