概述

说到Android MVVM，就会联想到DataBinding框架。然而两者的概念是不一样的，不能混为一谈。MVVM是一种架构模式，而DataBinding是一个实现数据和UI绑定的框架，是构建MVVM模式的一个工具。

网上关于MVVM框架的搭建和使用的文章很少，大多提到MVVM框架，就是在介绍DataBinding的使用。对于MVVM中各模块之间如何划分，如何定义，又是如何配合实现高度解耦的文章更是少之又少。大家看完后还是一头雾水，只是对MVVM有个大概的了解，并不很清楚如何上手。

接下来，我们先认识什么是MVVM，然后再一步一步来设计整个MVVM框架。

MVC、MVP简介

MVC、MVP和MVVM都是在安卓开发中经常使用的模式，我们在认识MVVM之前先回顾一下MVC和MVP。

MVC

• View：xml布局
• Model：数据层，负责数据交互、存储和实体类定义
• Controller：业务处理层

Android开发本身还是比较符合MVC架构的，但是Android中纯粹作为View的XML视图功能太弱，我们大量处理View的逻辑只能写在Activity中，这样Activity就充当了View和Controller两个角色，直接导致Activity中的代码臃肿、混乱，导致阅读困难、重用困难和维护困难。相信大多数Android开发者都遇到过一个Acitivty数以千行的代码情况吧！所以，更贴切的说法是，这个MVC结构最终其实只是一个Model-View（Activity:View&Controller）的结构。

MVP

• View：xml文件及对应的Activity或Fragment，负责界面展示和交互
• Model：数据层，负责数据交互、存储和实体类定义
• Presenter：负责View层和Model层之间的逻辑处理

前面我们说，Activity充当了View和Controller两个角色，MVP就能很好地解决这个问题，其核心理念是通过一个抽象的View接口（不是真正的View层）将Presenter与真正的View层进行解耦。Persenter持有该View接口，对该接口进行操作，而不是直接操作View层。这样就可以把视图操作和业务逻辑解耦，从而让Activity成为真正的View层。

不足的是，MVP模式中定义了大量的接口，使得代码结构变大和复杂；MVP是UI和事件驱动，需要手动调用大量的方法来进行实现，缺乏自动性。

所以我们迎来了MVVM框架，当然得首先感谢google爸爸提供得DataBinding，真的是很强大！

MVVM简介

在MVVM模式中，将程序结构分为三层——View-ViewModel-Model，接下来我们一起来认识它们：

View：

View层负责和UI相关的工作，我们只在XML、Activity和Fragment写View层的代码，View层不进行业务处理，也就是我们在Activity不写业务逻辑和业务数据相关的代码。

更新UI通过数据绑定实现，尽量在ViewModel里面做，Activity要做的事就是初始化一些控件（如RecyclerView设置LayoutManager或者控件的显隐），View层可以通过数据来驱动更改UI，UI事件通过Command来绑定。

简而言之：View层不做任何业务逻辑、不涉及操作数据，UI和数据严格的分开。 **UI更新和事件相应全部使用数据绑定，也就是DataBinding来实现。**这就是MVVM和MVP、MVC很明显的不同之处。

ViewModel

ViewModel层做的事情刚好和View层相反，ViewModel只负责业务逻辑，不做任何和UI相关的事情。

同时DataBinding框架已经支持双向绑定，让我们可以通过双向绑定获取View层反馈给ViewModel层的数据，并对这些数据上进行操作。

事件的处理，我们也希望能把这些事件处理绑定到控件上，并把这些事件的处理统一化，为此我们通过使用BindingAdapter对一些常用的事件做封装，把一个个事件封装成一个个Command，对于每个事件我们用一个ReplyCommand去处理就行了，ReplyCommand会把你可能需要的数据带给你，这使得我们在ViewModel层处理事件的时候只需要关心处理数据就行了，具体见MVVM Light Toolkit 使用指南的Command部分。

Model

Model层不仅包括实体类的定义，还需要对数据进行处理和读写。例如：使用Retrofit或okHttp进行网络请求，或着如数据库操作等等。

优点：

• 数据驱动
• 低耦合
• 主线程更新UI
• 可复用性
• 方便单元测试

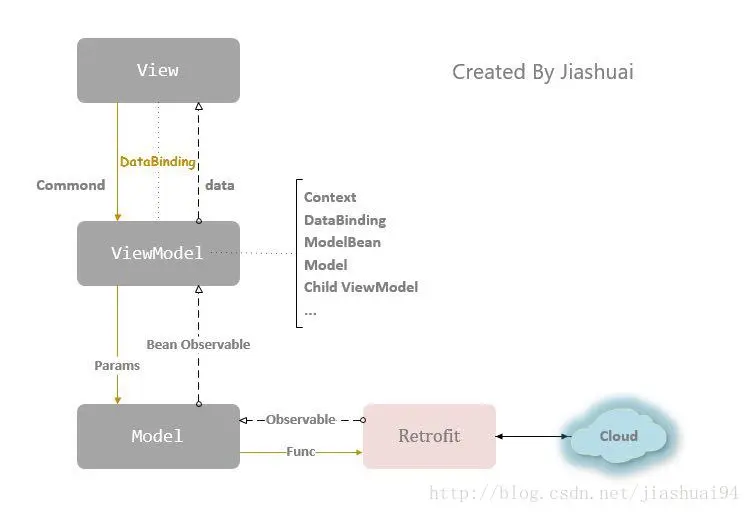

我们再来看下这张图：

简述下数据流走向：

View中使用DataBinding的Command来绑定事件和响应事件，触发网络请求；ViewModel进行分析处理，调用Model的数据请求方法；Model将收到的请求参数等信息封装，调用网络请求库；网络库（Retrofit等）与服务器进行交互；

服务器将json数据返回Retrofit等网络库，再返回到Model层中，ViewModel在回调中收到返回的实体类对象；

因为xml与实体类对象实现了双向绑定，实体类更新，使得UI更新！

ok！接下来我们就用活生生的例子来实现MVVM吧

A、实体类定义

/**
 * Description:
 * Created by jia on 2017/11/3.
 * 人之所以能，是相信能
 */
public class NewslistBean extends BaseObservable {

    private String ctime;
    private String title;
    private String description;
    private String picUrl;
    private String url;

    public NewslistBean(String ctime, String title, String description, String picUrl, String url) {
        this.ctime = ctime;
        this.title = title;
        this.description = description;
        this.picUrl = picUrl;
        this.url = url;
    }

    public String getCtime() {
        return ctime;
    }

    public void setCtime(String ctime) {
        this.ctime = ctime;
    }

    public String getTitle() {
        return title;
    }

    public void setTitle(String title) {
        this.title = title;
    }

    public String getDescription() {
        return description;
    }

    public void setDescription(String description) {
        this.description = description;
    }

    public String getPicUrl() {
        return picUrl;
    }

    public void setPicUrl(String picUrl) {
        this.picUrl = picUrl;
    }

    public String getUrl() {
        return url;
    }

    public void setUrl(String url) {
        this.url = url;
    }

    @BindingAdapter("bind:imageUrl")
    public static void loadImage(ImageView imageView, String picUrl) {
        Glide.with(imageView.getContext())
                .load(picUrl)
                .into(imageView);
    }

    public void onItemClick(View pView) {
        Toast.makeText(pView.getContext(), title, Toast.LENGTH_SHORT).show();
    }

}

这和平时写的实体类是不是没啥区别！

是的，所有的属性我们依旧如原来原来一样定义和设置get、set方法。但是，有一点不同的是实体类继承了BaseObservable，稍后我们再说。

B、Model类

/**
 * Description: 新闻网络请求model
 * Created by jia on 2017/11/3.
 * 人之所以能，是相信能
 */
public class NewsModel {

    public void getNews(final OnCallBack onCallBack) {
        HttpMethod.getInstance().getNews(new Subscriber<News>() {
            @Override
            public void onCompleted() {

            }

            @Override
            public void onError(Throwable e) {
                onCallBack.onFaile(e.toString());
            }

            @Override
            public void onNext(News news) {
                onCallBack.onSuccess(news);
            }
        });
    }


    public interface OnCallBack {
        void onSuccess(News news);

        void onFaile(String errorInfo);
    }
}

这里呢，我使用的是自己封装过的Retrofit+RxJava的网络请求库，上面的Model用来进行新闻实体类News的网络请求；

也定义了一个CallBack接口：此回调可以让接下的ViewModel获得Model请求回来的实体类。

每个项目的网络请求库和方法都会不同，符合自己的就是最好的！(●ˇ∀ˇ●)

C、View

xml中

先看示例：

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <data>

        <variable
            name="news"
            type="com.jia.jsmvvm.home.viewmodel.NewslistBean" />

    </data>

    <RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        tools:context=".home.view.MainActivity">

        <android.support.v7.widget.CardView
            android:id="@+id/cv_tuijian"
            android:layout_width="match_parent"
            android:layout_height="130dp"
            android:layout_margin="15dp"
            android:background="#ffffff"
            android:elevation="5dp"
            android:onClick="@{news.onItemClick}"
            app:cardElevation="5dp">

            <RelativeLayout
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:layout_margin="5dp">

                <ImageView
                    android:id="@+id/iv_tuijian"
                    android:layout_width="120dp"
                    android:layout_height="match_parent"
                    android:layout_margin="15dp"
                    android:scaleType="fitXY"
                    app:imageUrl="@{news.picUrl}" />

                <TextView
                    android:id="@+id/tv_tuijian_title"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_alignTop="@id/iv_tuijian"
                    android:layout_toRightOf="@id/iv_tuijian"
                    android:ellipsize="end"
                    android:maxLines="2"
                    android:text="@{news.title}"
                    android:textColor="#111111"
                    android:textSize="18sp" />

                <TextView
                    android:id="@+id/tv_tuijian_time"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_alignParentBottom="true"
                    android:layout_alignParentRight="true"
                    android:ellipsize="end"
                    android:lines="3"
                    android:singleLine="true"
                    android:text="@{news.ctime}"
                    android:textColor="#777777"
                    android:textSize="14sp" />
            </RelativeLayout>
        </android.support.v7.widget.CardView>


    </RelativeLayout>
</layout>

大家可定已经发现了：布局的编写和往常比还是又较大变化的。

熟悉DataBinding的朋友可以直接跳过这趴。由于本人对DataBinding也不是特别熟练，所以也只能和大家分享自己了解的一点使用方法。DataBinding拥有非常强大的功能，想深入了解的可以网上搜索，当然，本人不久也会把自己了解的DataBinding的知识整理成一篇博客，敬请期待！

1. 我们使用 layout 作为布局文件的跟节点
2. layout中包含data节点和普通的布局
3. data节点中创建variable
4. variable中有两个“属性”：name和type
5. type声明实体类，格式为 包名.类名
6. name为type中的实体类定义“名字”，供以下布局中使用
7. 定义了data属性后，就相当于xml布局已和实体类绑定
8. 在控件中引用实体类属性的格式为： @{实体类.属性名}
9. 在控件中引用实体类方法的格式为： @{实体类.方法名}
10. 涉及到图片加载：在实体类中使用@BindingAdapter注解图偏加载方法，在布局中引用url即可

因为本篇文章重点在于讲述MVVM框架的使用，所以DataBinding只进行粗略简介，如有错误，还望大家及时提出，我们一起进步！

Activity中

在Activity中设置布局，我们不再使用Activity的setContentView方法，取而代之的是：DataBindingUtil.setContentView

ActivityMainBinding activityMainBinding = DataBindingUtil.setContentView(this, R.layout.activity_main);

所返回的变量类型怎么来的呢？

将使用了DataBinding的布局名字，去掉所有下划线，将所有单词首字母大写，直接进行拼接，最后加上 Binding即可！

View层中这样就可以了！哈哈！

D、ViewModel

ViewModel层大家比较不熟悉，他和MVC的Controller、MVP的Presenter到底有什么区别呢？

ViewModel类应该怎么写呢？

先看下代码：

/**
 * Description: 新闻ViewModel类
 * Created by jia on 2017/11/3.
 * 人之所以能，是相信能
 */
public class NewsViewModel {

    public Activity activity;

    public ActivityMainBinding activityMainBinding;

    public NewslistBean news;

    public NewsModel model;

    private int num=1;

    public NewsViewModel(Activity activity, final ActivityMainBinding activityMainBinding) {
        this.activity = activity;
        this.activityMainBinding = activityMainBinding;

        model=new NewsModel();

        model.getNews(new NewsModel.OnCallBack() {
            @Override
            public void onSuccess(News news) {
                activityMainBinding.setNews(news.getNewslist().get(0));
            }

            @Override
            public void onFaile(String errorInfo) {
                news=new NewslistBean("error","error","error","error","error");
                activityMainBinding.setNews(news);
            }
        });
    }

}

看看里边有些啥：

• Context或Activity对象（这个应该好理解把）
• 在Activity中创建的Binding对象
• 实体类对象
• Model层对象
• ChildViewModel（例如Activity中嵌套多个Fragment的情况）

将实体类对象通过setXXX方法，设置给Binding对象。

当事件触发时，Model进行网络请求，在回调中更新实体类，便可对应的更新UI界面。

总结

实例中只是一个简单的功能的展示，大家在熟悉了MVVM后可再深度封装。

本文主要讲解了一些本人再开发过程中总结的Android MVVM构建思想，更多是理论上各个模块如何分工、代码如何设计。虽然在现实生产中用Android MVVM模式开发还比较少，但是随着DataBinding 1.0的发布，相信在Android MVVM 这一领域会更多的人来尝试。

由于时间有限，能力有限，文中不免有错误或不足的地方，还请大家提出，我们一同进步！
