ReactNative源码篇:源码初识

关于作者

郭孝星,程序员,吉他手,主要从事Android平台基础架构方面的工作,欢迎交流技术方面的问题,可以去我的Github提issue或者发邮件至guoxiaoxingse@163.com与我交流。

更多文章:github.com/guoxiaoxing…

本篇系列文章主要分析ReactNative源码,分析ReactNative的启动流程、渲染原理、通信机制与线程模型等方面内容。

源码地址:github.com/facebook/re…

源码版本:

Build Status
Build Status
Circle CI
Circle CI
npm version
npm version

本篇文章是《ReactNative源码篇》的第一篇文章,刚开始,我们先不对源码做深入的分析,我们先要对源码的结构和ReactNative的框架有个大致的印象,
由此便引出了本篇文章需要讨论的两个问题:

1. ReactNative系统框架是怎样的?
2. ReactNative系统框架的主线在哪里,有哪些支线,如何去分析这些线路?复制代码

好,我们先来看第一个问题。

一 ReactNative系统框架概述

ReactNative源码结构图

- jni:ReactNative的好多机制都是由C、C++实现的,这部分便是用来载入SO库。
- perftest:测试配置
- proguard:混淆
- quicklog:log输出
- react:ReactNative源码的主要内容,也是我们分析的主要内容。
- systrace:system trace
- yoga:瑜伽?哈哈,并不是,是facebook开源的前端布局引擎复制代码

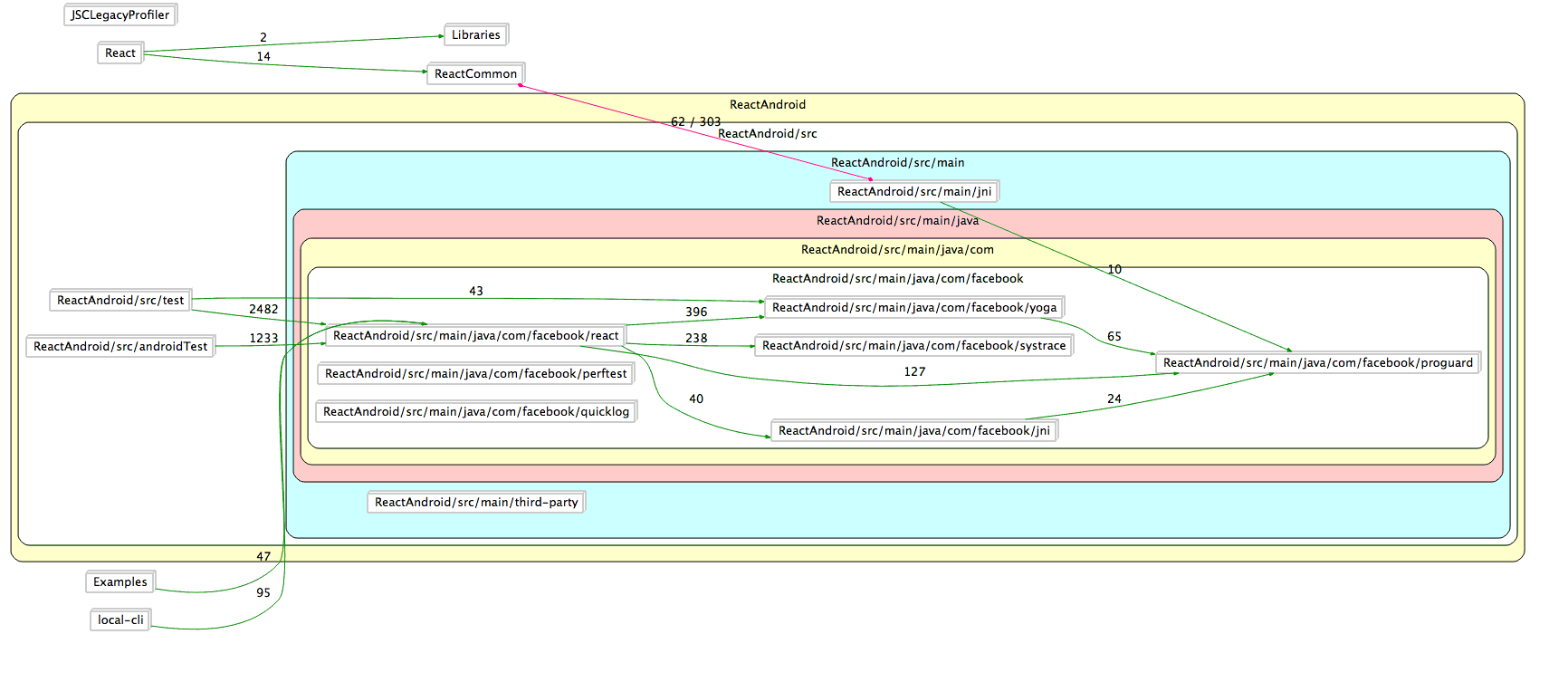

react依赖另外几个包,它们的调用关系如下图所示:

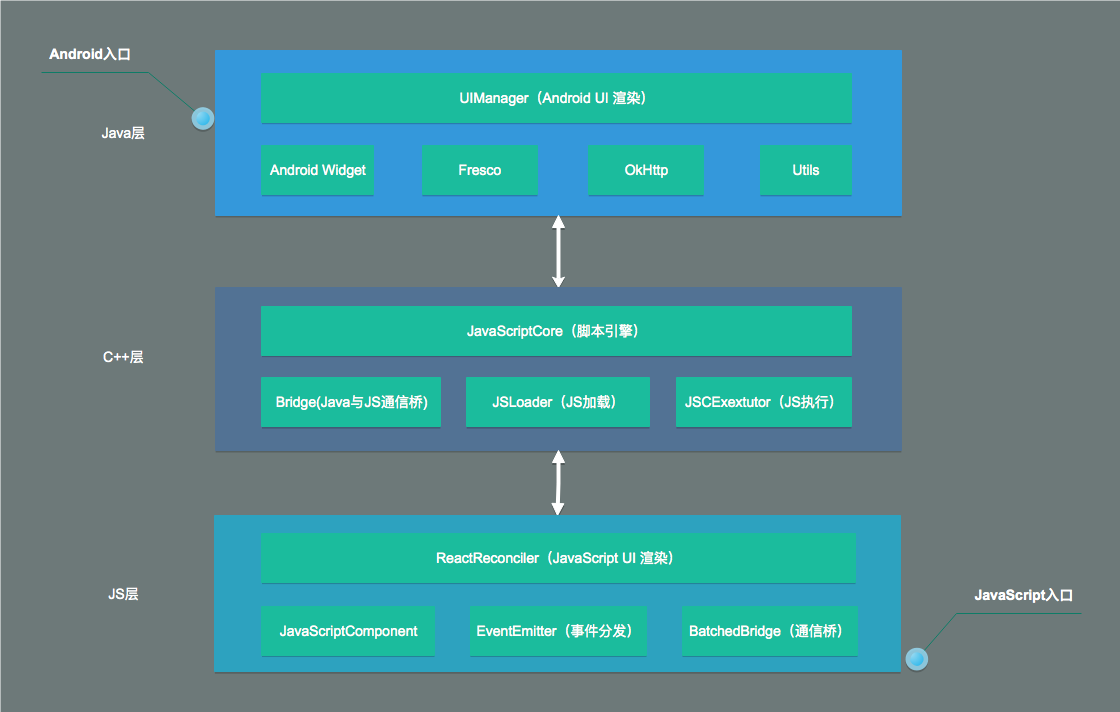

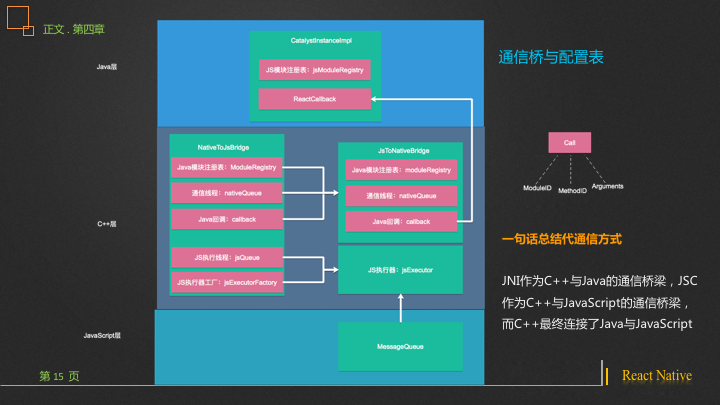

ReactNative系统框架图如下所示:

注:JSCore,即JavaScriptCore,JS解析的核心部分,IOS使用的是内置的JavaScriptCore,Androis上使用的是webkit.org/家的jsc.so。

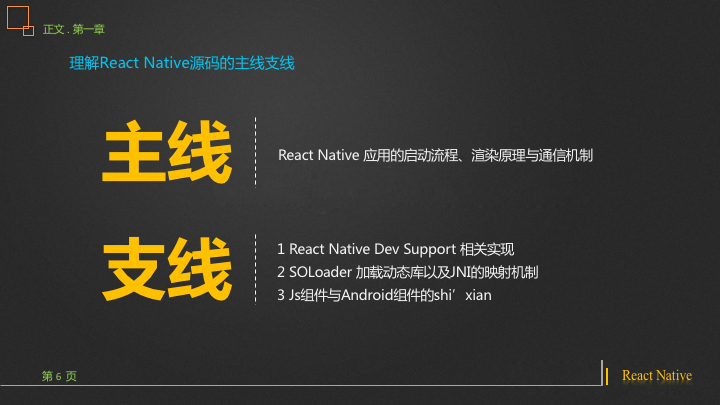

二 ReactNative源码的主线与支线

从上面对ReactNative系统框架的分析,我们很容易看出源码的主线就在于ReactNative的启动流程、UI的绘制与渲染以及双边通信(Java调用JS,JS调用Java)。

源码主线:

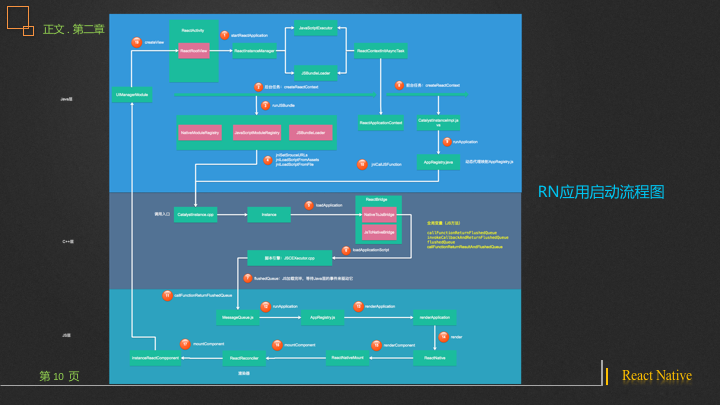

1 ReactNative应用启动流程

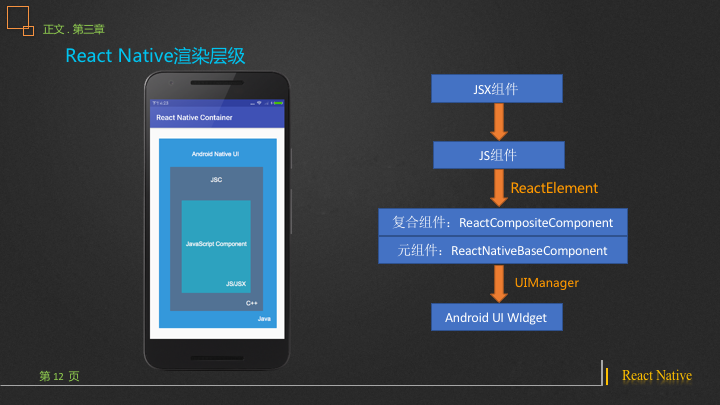

2 ReactNative应用UI的绘制与渲染
3 ReactNative应用通信机制
3 ReactNative应用线程模型复制代码

源码支线:

1 ReactNative运行时的异常以及异常的捕获与处理。
2 SOLoader加载动态链接库
3 ReactNative触摸事件处理机制复制代码

上面便是整个源码的主线与支线,了解了大致的流程。我们再来理解一些重要的概念,方便后续的源码展开分析。

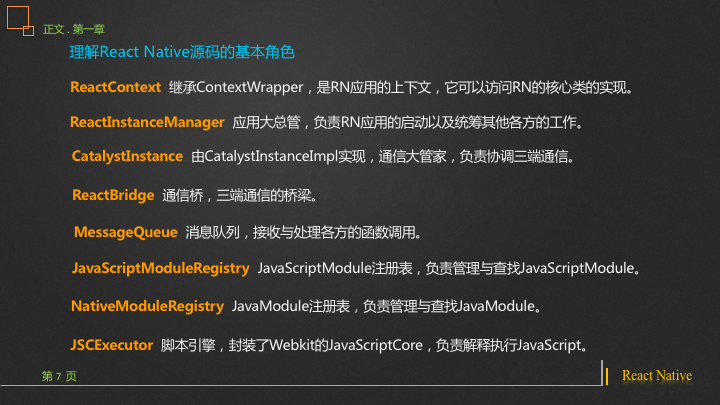

三 ReactNative源码的重要概念

3.1 ReactContext

ReactContext继承于ContextWrapper,是ReactNative应用的上下文,通过getContext()去获得,通过它可以访问ReactNative核心类的实现。

整个启动流程重要创建实例之一就是ReactContext,在正式介绍启动流程之前,我们先来了接一下ReactContext的概念。

ReactContext继承于ContextWrapper,也就是说它和Android中的Context是一个概念,是整个应用的上下文。那么什么是上下文呢,我们知道Android的应用模型是基于组件的应用设计模式,
组件的运行需要完整的运行环境,这种运行环境便是应用的上下文。

上面的概念可能有点抽象,我们举个例子说明一下。

用户与操作系统的每一次交互都是一个场景,例如:打电话、发短信等有节目的场景(Activity),后台播放音乐等没有节目的场景(Service),这种交互的场景(Activity、Service等)都被
抽象成了上下文环境(Context),它代表了当前对象再应用中所处的一个环境、一个与系统交互的过程。

我们来了解一下ReactContext的具体实现与功能,先来看一下它的类图:

从上图可以看出,ReactContext继承与ContextWrapper,并有子类:

ReactApplicationContext:继承于ReactContext,ReactContext的wrapper类,就像Context与ContextWrapper的关系一样。
ThemedReactContext:继承于ReactContext,也是ReactContext的wrapper类。复制代码

3.2 ReactInstanceManager

ReactInstanceManager是ReactNative应用总的管理类,创建ReactContext、CatalystInstance等类,解析ReactPackage生成映射表,并且配合ReactRootView管理View的创建与生命周期等功能。

3.3 CatalystInstance

CatalystInstance是ReactNative应用Java层、C++层、JS层通信总管理类,总管Java层、JS层核心Module映射表与回调,三端通信的入口与桥梁。

3.4 NativeToJsBridge/JsToNativeBridge

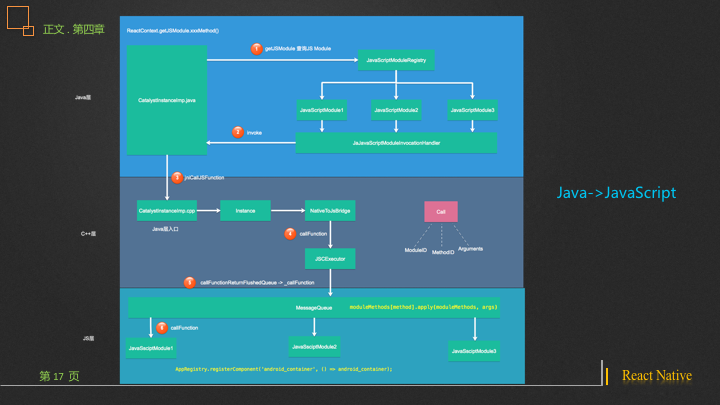

NativeToJsBridge是Java调用JS的桥梁,用来调用JS Module,回调Java。

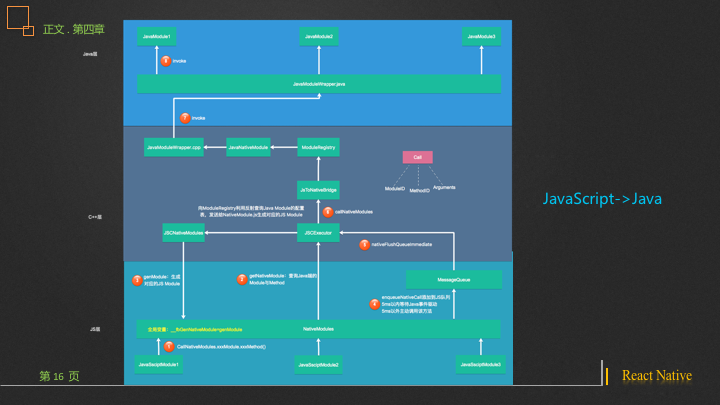

JsToNativeBridge是JS调用Java的桥梁,用来调用Java Module。

3.5 JavaScriptModule/NativeModule

JavaScriptModule是JS Module,负责JS到Java的映射调用格式声明,由CatalystInstance统一管理。

NativeModule是ava Module,负责Java到Js的映射调用格式声明,由CatalystInstance统一管理。

JavaScriptModule:JS暴露给Java调用的API集合,例如:AppRegistry、DeviceEventEmitter等。业务放可以通过继承JavaScriptModule接口类似自定义接口模块,声明
与JS相对应的方法即可。

NativeModule/UIManagerModule:NativeModule是Java暴露给JS调用的APU集合,例如:ToastModule、DialogModule等,UIManagerModule也是供JS调用的API集
合,它用来创建View。业务放可以通过实现NativeModule来自定义模块,通过getName()将模块名暴露给JS层,通过@ReactMethod注解将API暴露给JS层。

3.6 JavascriptModuleRegistry

JavascriptModuleRegistry是JS Module映射表,NativeModuleRegistry是Java Module映射表

附录

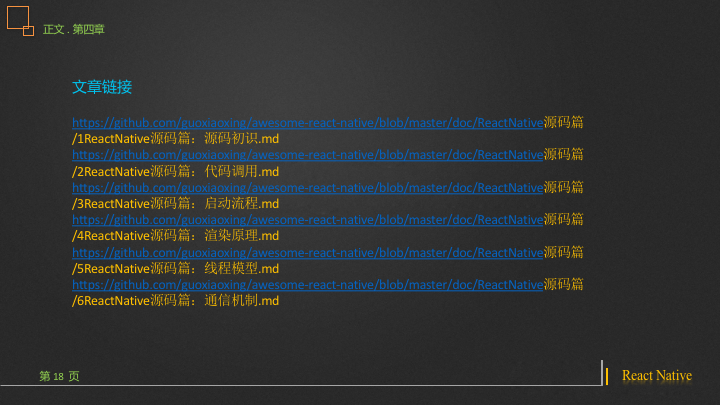

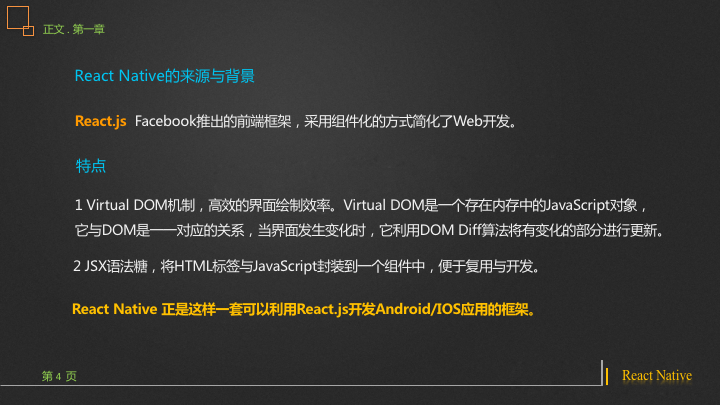

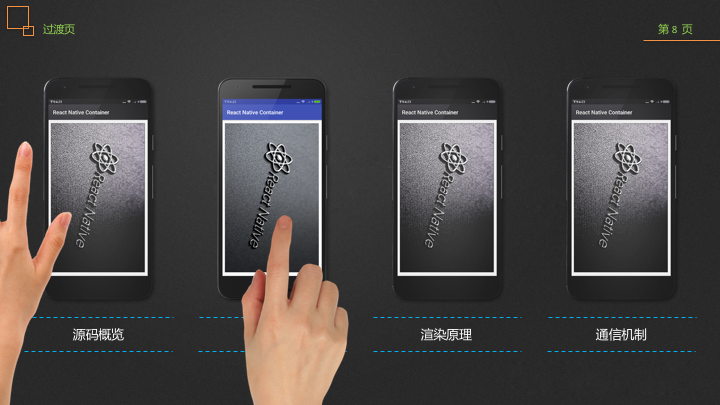

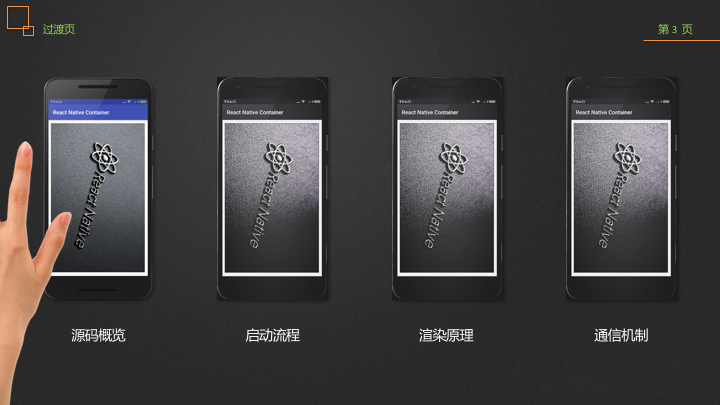

为了方便大家理解,准备了导读PPT。
