概述

Android 4.4.2 (API level 19)引入Transition框架,之后很多APP上都使用该框架做出很酷炫的效果,视频中介绍了该框架的基本使用以及其中核心的一些类和方法,只有学会这些基本的API才能在之后的Activity/Fragment过渡定制一些自己想要的效果。

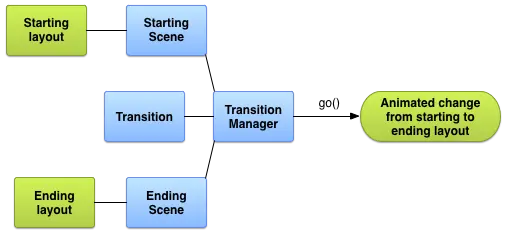

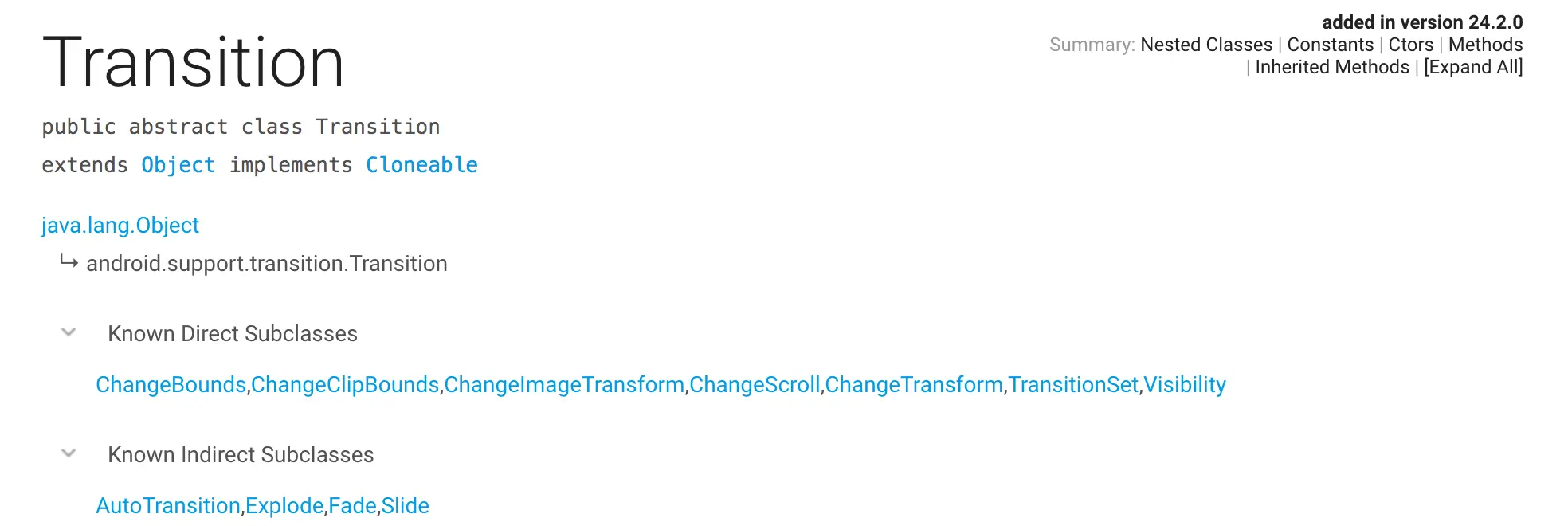

先看官网的一张关系图


图中有三个核心的类,分别是Scene、Transition和TransitionManager,下面对这个三个核心类展开分析。

Scene


Scene场景,用于保存布局中所有View的属性值,创建Scene的方式可以通过getSceneForLayout方法
getSceneForLayout(ViewGroup sceneRoot, int layoutId, Context context)
比如:

mScene0 = Scene.getSceneForLayout(mSceneRoot, R.layout.scene0, getContext());
mScene1 = Scene.getSceneForLayout(mSceneRoot, R.layout.scene1, getContext());

也可以直接new Scene(ViewGroup sceneRoot, View layout)

View view0 = inflater.inflate(R.layout.scene0, container, false);
View view1 = inflater.inflate(R.layout.scene1, container, false);
mScene0 = new Scene(mSceneRoot, view0);
mScene1 = new Scene(mSceneRoot, view1);

两种方式都需要传SceneRoot,即该场景的根节点。

Transition


Transition过渡动画,前面创建了两个场景,分别保存了视图的一些属性,比如Visibility、position等,Transition就是对于这些属性值的改变定义过渡的效果。从上图可以看到系统内置了一些常用的Transition,Transition的创建可以通过加载xml,如:

res/transition/fade_transition.xml

<fade xmlns:android="http://schemas.android.com/apk/res/android" />

然后在代码中:

Transition mFadeTransition =
        TransitionInflater.from(this).
        inflateTransition(R.transition.fade_transition);

或者直接在代码中:

Transition mFadeTransition = new Fade();

TransitionManager

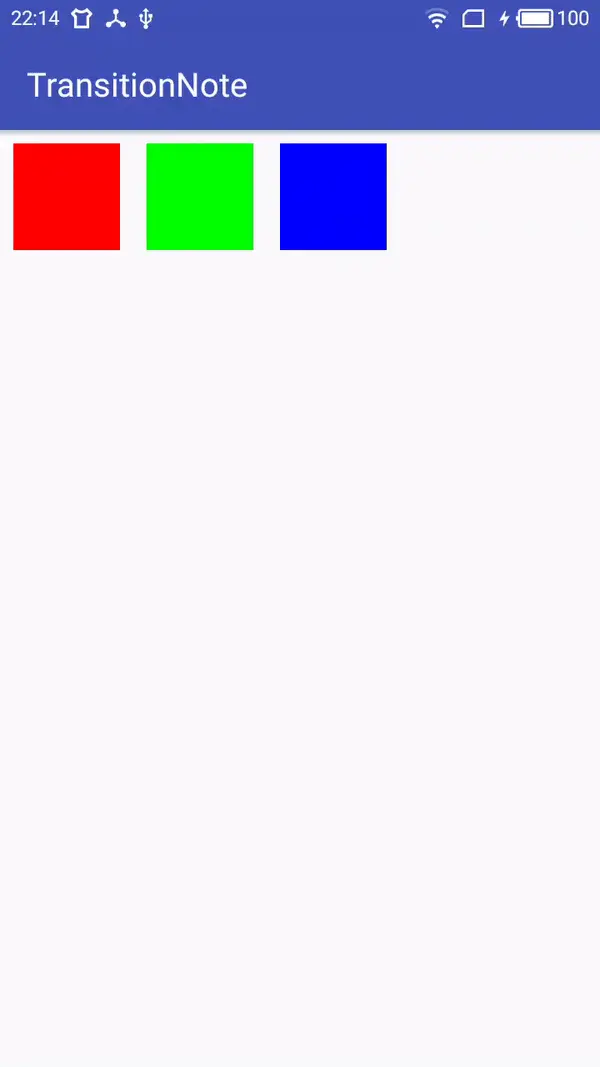

TransitionManeger用于将Scene和Transition联系起来,它提供了一系列的方法如setTransition(Scene fromScene, Scene toScene, Transition transition)指明起始场景和结束场景、他们的过渡动画是什么,go(Scene scene, Transition transition),到指定的场景所使用的过渡动画是什么,beginDelayedTransition(ViewGroup sceneRoot, Transition transition),在当前场景到下一帧的过渡效果是什么。比如这里使用go()方法,效果:

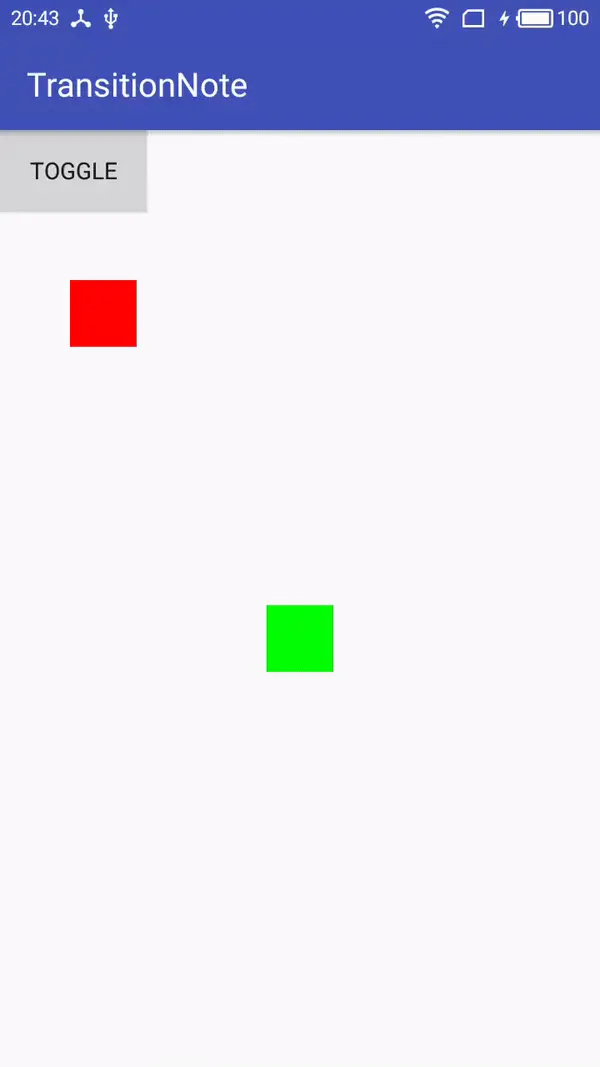

注意这里两个Scene中红绿两个方块除了位置和大小不一样,id是一致的,transition记录下两个Scene前后属性值,根据属性值的改变执行过渡动画,默认情况下对SceneRoot下的所有View执行动画效果,我们可以通过Transition.addTarget和removeTarget方法选择性添加或移除执行动画的View。

常用API

有时候我们只想改变当前已展示的视图层级中View的状态,可以通过beginDelayedTransition实现,下面列举系统内置的Transition的使用。

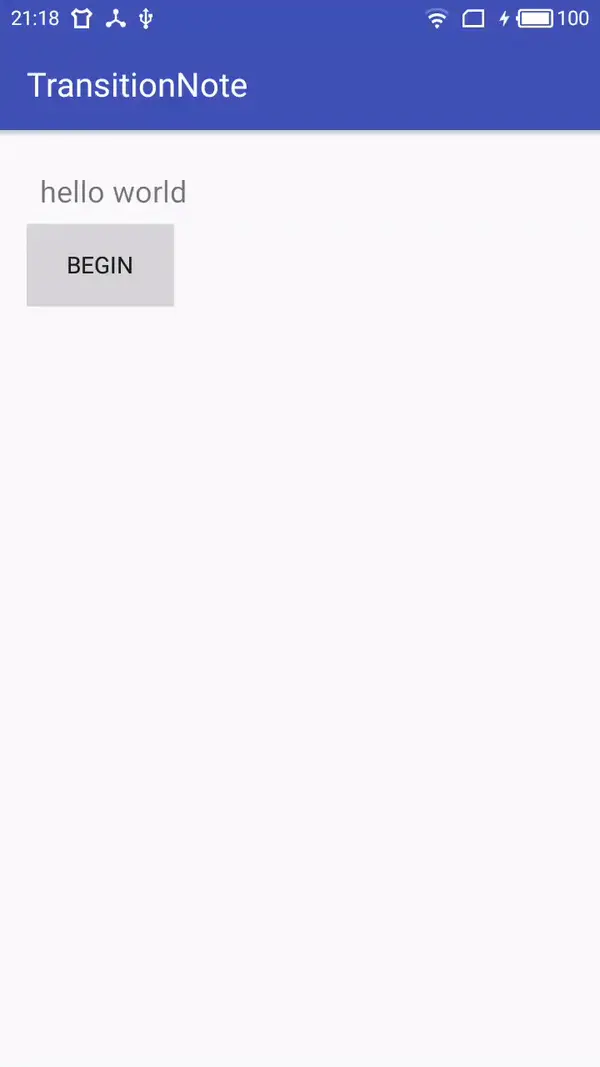

AutoTransition

AutoTransition默认的动画效果,对应xml tag为autoTransition

其实是以下几个动画组合顺序执行:

<transitionSet xmlns:android="http://schemas.android.com/apk/res/android"
    android:transitionOrdering="sequential">
    <fade android:fadingMode="fade_out" />
    <changeBounds />
    <fade android:fadingMode="fade_in" />
</transitionSet>

在代码中使用:

TransitionManager.beginDelayedTransition(mRoot, new AutoTransition());
        if (mTextView.getVisibility() != View.VISIBLE) {
            mTextView.setVisibility(View.VISIBLE);
        } else {
            mTextView.setVisibility(View.GONE);
        }

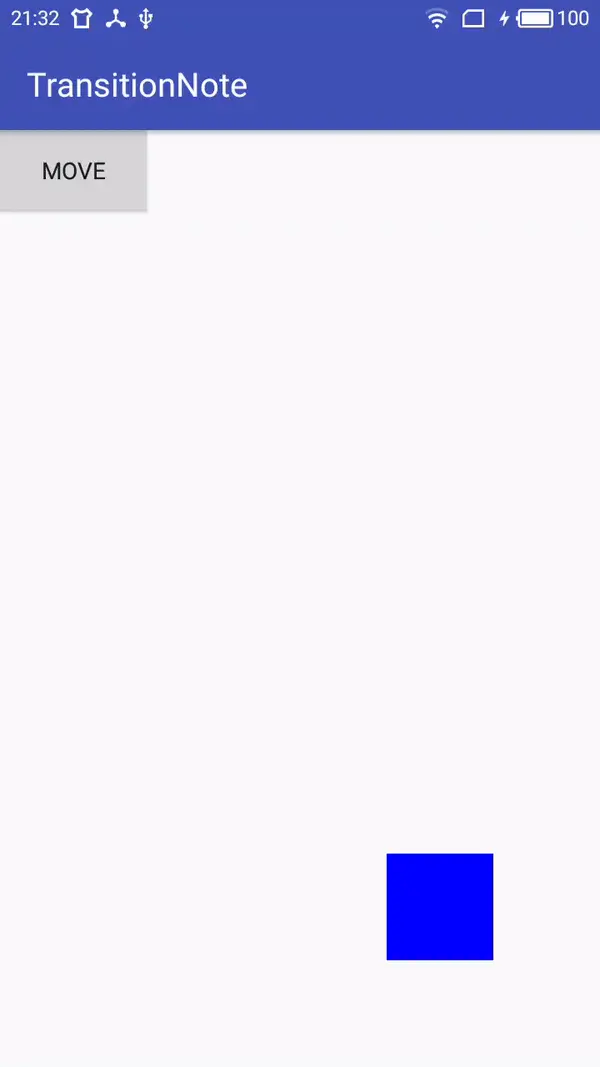

ChangeBounds

ChangeBounds对应xml tag为changeBounds,根据前后布局界限的变化执行动画

TransitionManager.beginDelayedTransition(mRoot, new ChangeBounds());
FrameLayout.LayoutParams lp = (FrameLayout.LayoutParams) mTarget.getLayoutParams();
if ((lp.gravity & Gravity.START) == Gravity.START) {
    lp.gravity = Gravity.BOTTOM | Gravity.END;
} else {
    lp.gravity = Gravity.TOP | Gravity.START;
}
mTarget.setLayoutParams(lp);

ChangeClipBounds

ChangeClipBounds对应xml tag为changeClipBounds,作用对象:View的getClipBounds()值

Rect BOUNDS = new Rect(20, 20, 100, 100);
TransitionManager.beginDelayedTransition(mRoot, new ChangeClipBounds());
if (BOUNDS.equals(ViewCompat.getClipBounds(mImageView))) {
    ViewCompat.setClipBounds(mImageView, null);
} else {
    ViewCompat.setClipBounds(mImageView, BOUNDS);
}

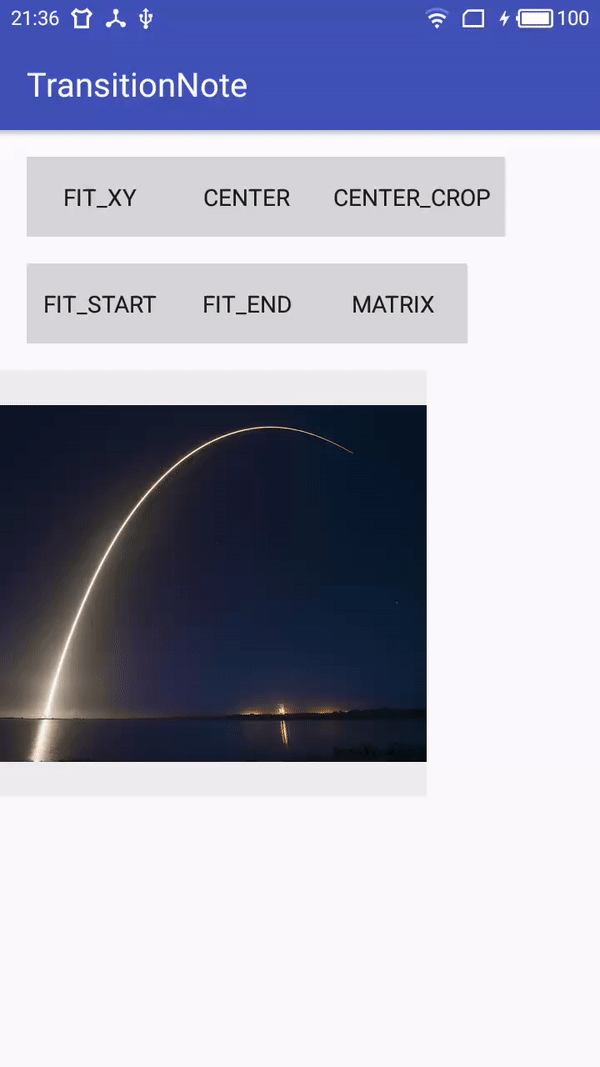

ChangeImageTransform

对应xml tag为changeImageTransform,作用对象:ImageView的matrix

TransitionManager.beginDelayedTransition(mRoot, new ChangeImageTransform());
mImageView.setScaleType(ImageView.ScaleType.XXX);

ChangeScroll

对应xml tag为changeScroll,作用对象:View的scroll属性值

TransitionManager.beginDelayedTransition(mRoot, new ChangeScroll());
mTarget.scrollBy(-100, -100);

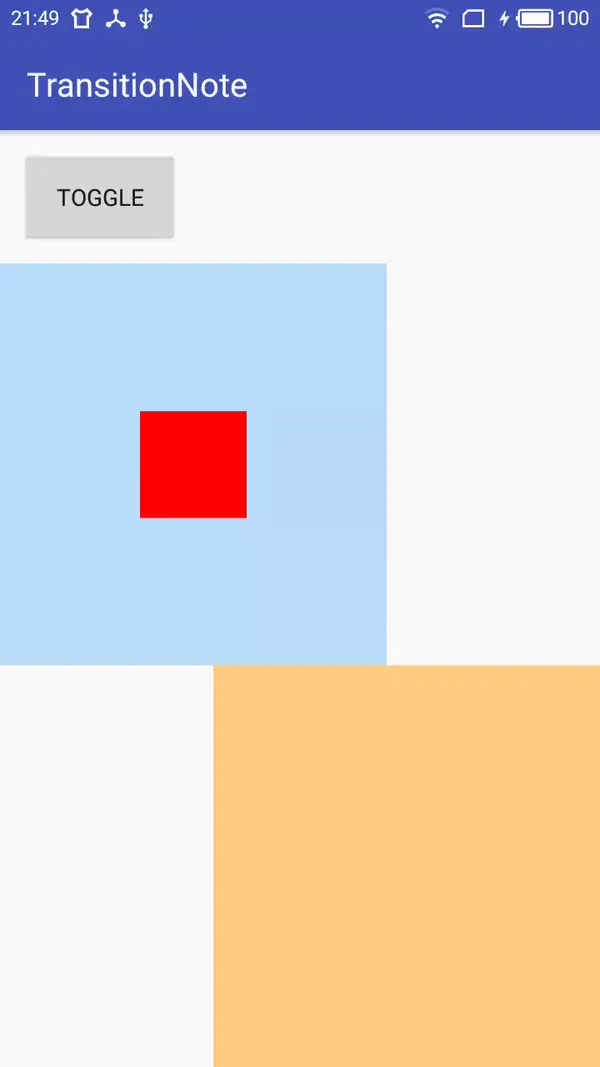

ChangeTransform

对应xml tag 为changeTransform,作用对象:View的scale和rotation

TransitionManager.beginDelayedTransition(mRoot, new ChangeTransform());
if (mContainer2.getChildCount() > 0) {
    mContainer2.removeAllViews();
    showRedSquare(mContainer1);
} else {
    mContainer1.removeAllViews();
    showRedSquare(mContainer2);
    mContainer2.getChildAt(0).setRotation(45);
}

private void showRedSquare(FrameLayout container) {
        final View view = LayoutInflater.from(getContext())
                .inflate(R.layout.red_square, container, false);
        container.addView(view);
    }

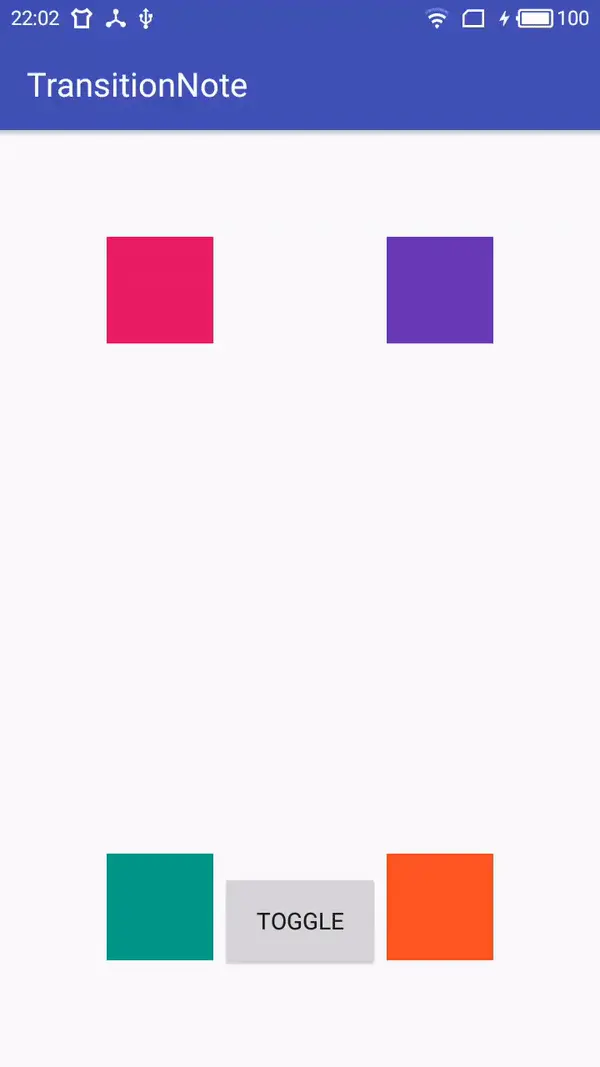

Explode

对应xml tag为explode,作用对象:View的Visibility

TransitionManager.beginDelayedTransition(mRoot, new Explode());
int vis = mViews.get(0).getVisibility() == View.VISIBLE ? View.GONE : View.VISIBLE;
for (View view : mViews) {
    view.setVisibility(vis);
}

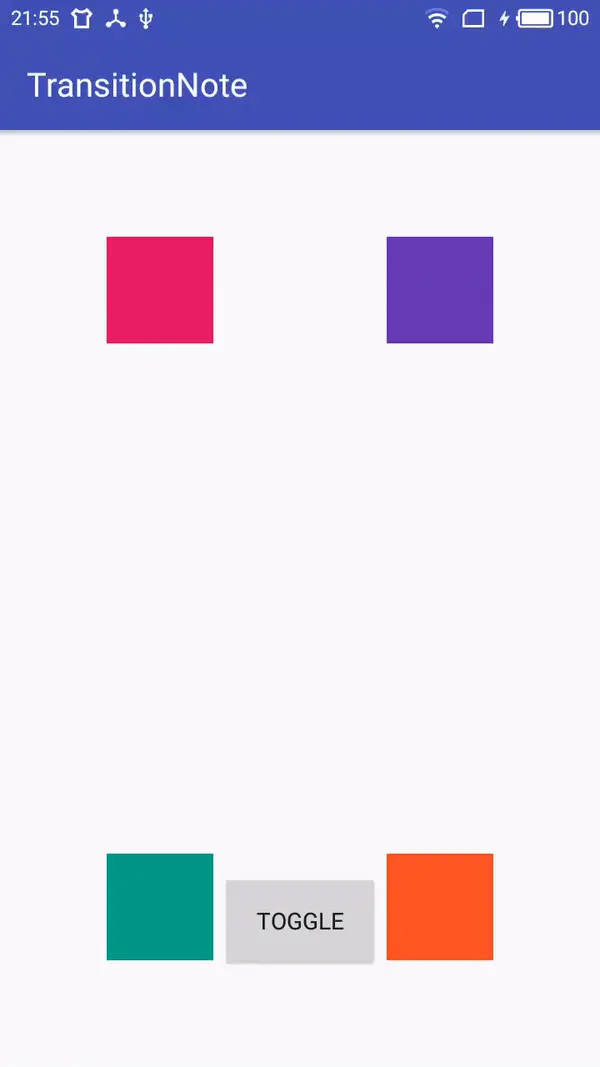

Fade

对应xml tag为fade,作用对象:View的Visibility

可以在初始化是指定IN或者OUT分别对应淡入和淡出,若不指定默认为淡入淡出效果

TransitionManager.beginDelayedTransition(mRoot, new Fade());
int vis = mViews.get(0).getVisibility() == View.VISIBLE ? View.GONE : View.VISIBLE;
for (View view : mViews) {
    view.setVisibility(vis);
}

Slide

对应xml tag为slide,作用对象:View的Visibility

TransitionManager.beginDelayedTransition(mRoot, new Slide());
int vis = mViews.get(0).getVisibility() == View.VISIBLE ? View.GONE : View.VISIBLE;
for (View view : mViews) {
    view.setVisibility(vis);
}

TransitionSet

对应xml tag为transitionSet

可以在代码中创建transitionSet如:

mTransition = new TransitionSet();
mTransition.addTransition(new ChangeImageTransform());
mTransition.addTransition(new ChangeTransform());
TransitionManager.beginDelayedTransition(mOuterFrame, mTransition);
        if (mInnerFrame.getChildCount() > 0) {
            mInnerFrame.removeAllViews();
            addImageView(mOuterFrame, ImageView.ScaleType.CENTER_CROP, mPhotoSize);
        } else {
            mOuterFrame.removeViewAt(1);
            addImageView(mInnerFrame, ImageView.ScaleType.FIT_XY,
                    FrameLayout.LayoutParams.MATCH_PARENT);
        }

也可以通过加载xml布局创建transitionSet:

xml布局长这样:

<?xml version="1.0" encoding="utf-8"?>
<transitionSet xmlns:android="http://schemas.android.com/apk/res/android"
    android:transitionOrdering="together">
    <changeImageTransform/>
    <changeTransform/>
</transitionSet>

通过transitionOrdering属性设置动画执行的顺序,together表示同时执行,sequential表示顺序执行,在代码中可以调用TransitionSet的setOrdering(int)方法,属性值传ORDERING_SEQUENTIAL或者ORDERING_TOGETHER

在代码中:

mTransition = (TransitionSet) TransitionInflater.from(getContext()).inflateTransition(R.transition.transition);
TransitionManager.beginDelayedTransition(mOuterFrame, mTransition);
        if (mInnerFrame.getChildCount() > 0) {
            mInnerFrame.removeAllViews();
            addImageView(mOuterFrame, ImageView.ScaleType.CENTER_CROP, mPhotoSize);
        } else {
            mOuterFrame.removeViewAt(1);
            addImageView(mInnerFrame, ImageView.ScaleType.FIT_XY,
                    FrameLayout.LayoutParams.MATCH_PARENT);
        }

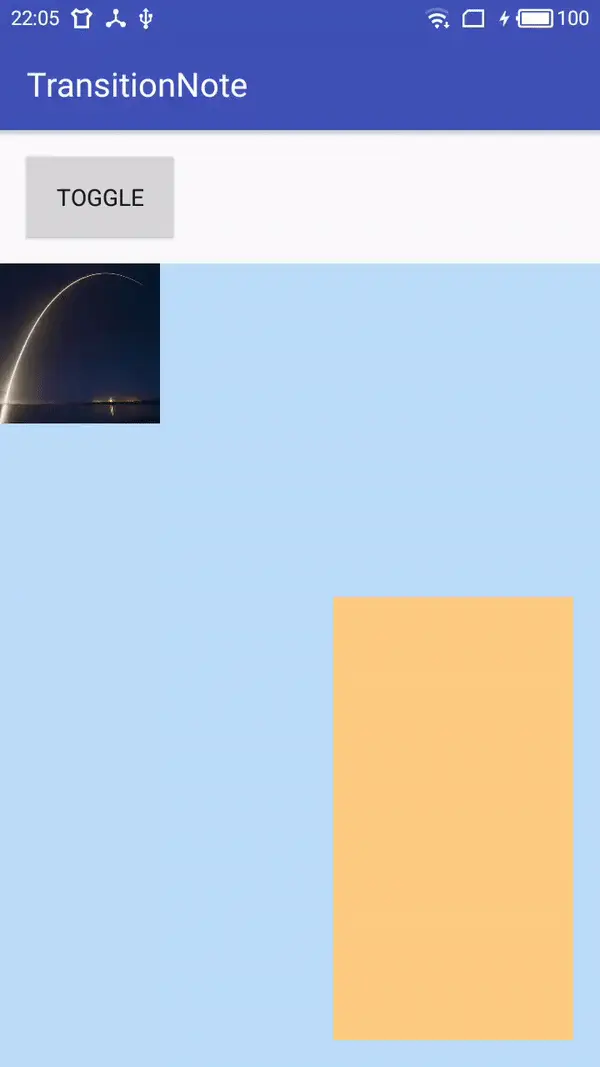

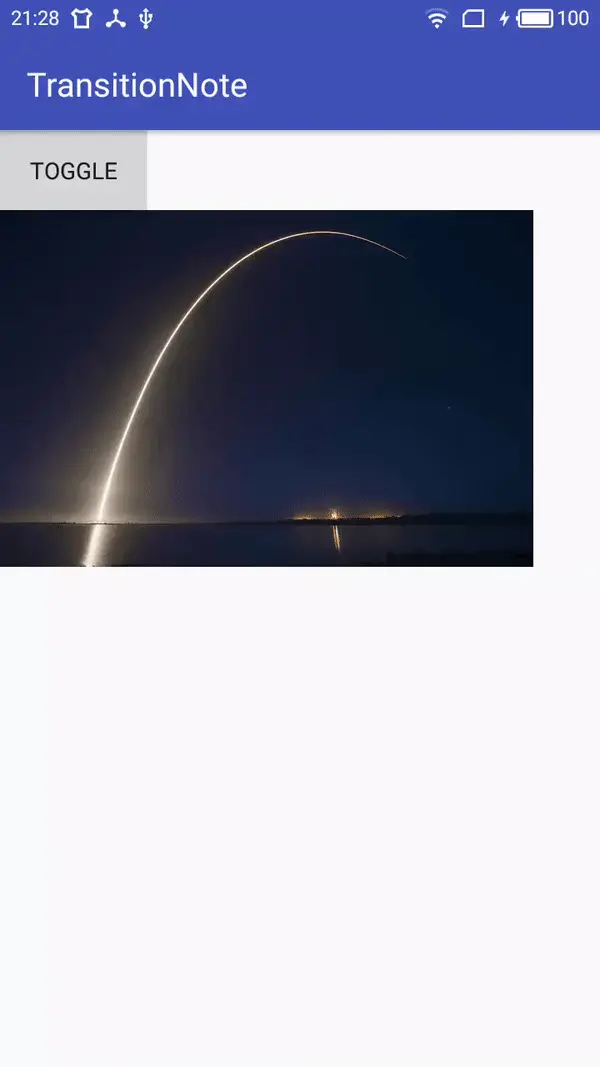

这里结合changeImageTransform和changeTransform,效果如下:

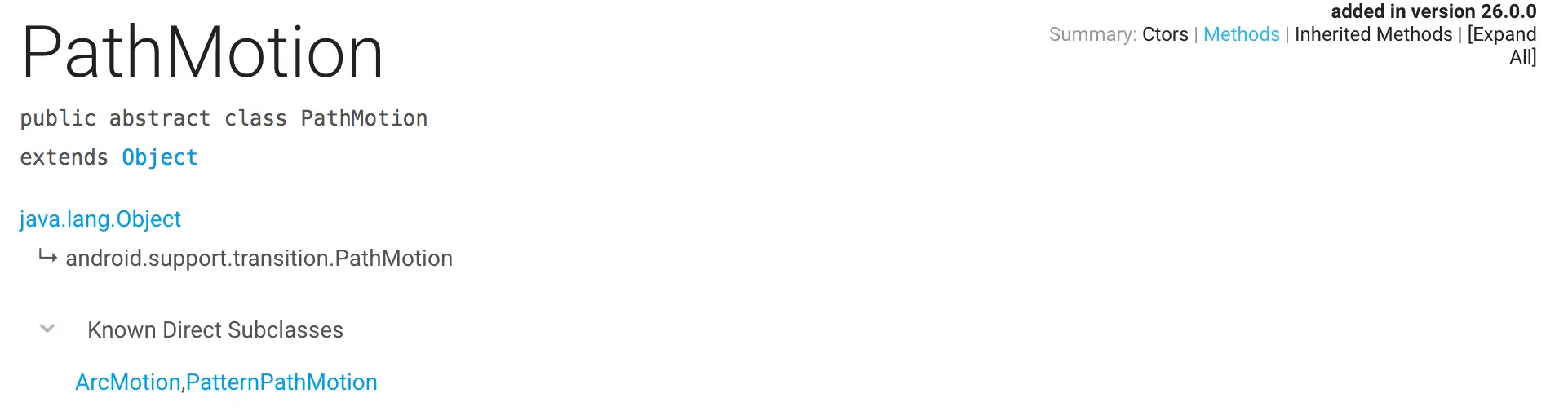

PathMotion


Transition的辅助工具,以path的方式指定过渡效果,两个具体实现类ArcMotion和PatternPathMotion,看下ArcMotion的效果

mTransition = new AutoTransition();
mTransition.setPathMotion(new ArcMotion());
TransitionManager.beginDelayedTransition(mRoot, mTransition);
        FrameLayout.LayoutParams lp = (FrameLayout.LayoutParams) mTarget.getLayoutParams();
        if ((lp.gravity & Gravity.START) == Gravity.START) {
            lp.gravity = Gravity.END | Gravity.BOTTOM;
        } else {
            lp.gravity = Gravity.START | Gravity.TOP;
        }
        mTarget.setLayoutParams(lp);

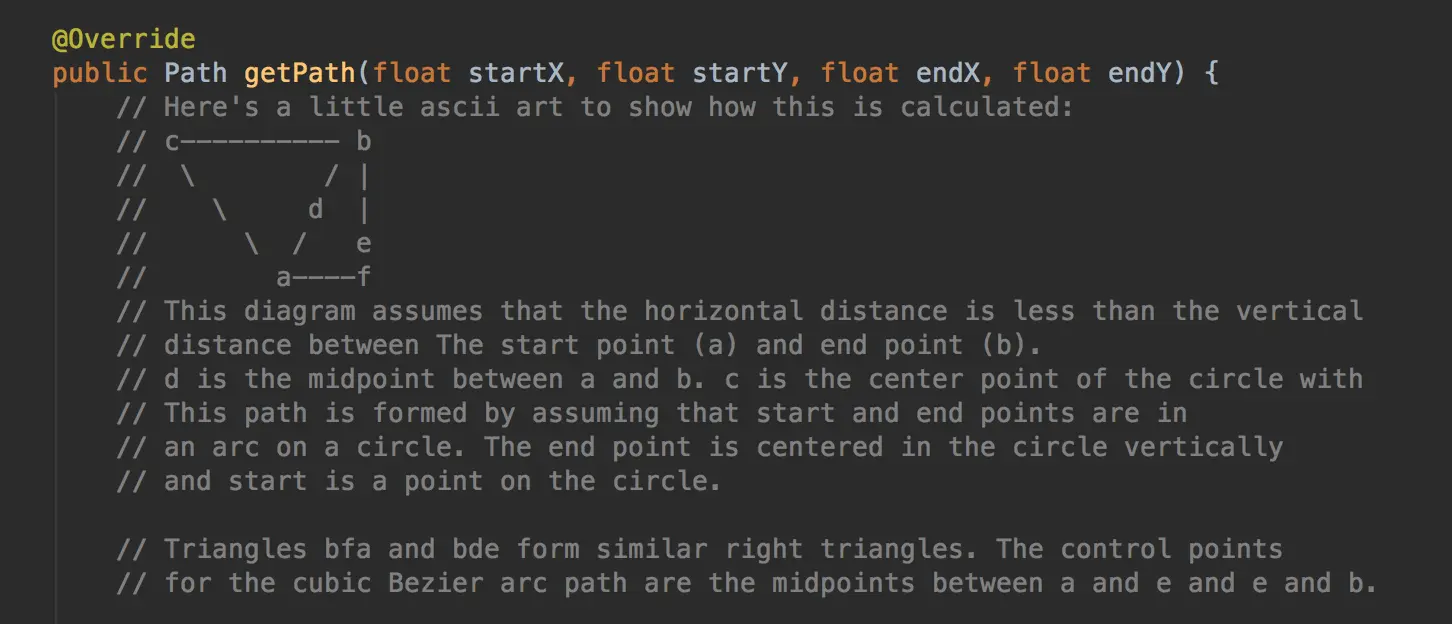

它的运动轨迹是条曲线,有兴趣的可以研究下它的实现算法,在源码中有个很萌的图如下:

自定义Transition

除了系统内置的Transition,我们还可以自定义Transition效果,需要继承Transition

public class CustomTransition extends Transition {
    @Override
    public void captureStartValues(TransitionValues values) {}

    @Override
    public void captureEndValues(TransitionValues values) {}

    @Override
    public Animator createAnimator(ViewGroup sceneRoot,
                                   TransitionValues startValues,
                                   TransitionValues endValues) {}
}

其工作原理是在captureStartValues和captureEndValues中分别记录View的属性值,官网建议确保属性值不冲突,属性值的命名格式参考:

package_name:transition_name:property_name

在createAnimator中创建动画,对比属性值的改变执行动画效果,如自定义修改颜色动画效果:

在两个Scene中使用自定义过渡动画,效果如下:

Note

1.Android 版本在4.0(API Level 14)到4.4.2(API Level 19)使用Android Support Library's

2.对于 SurfaceView可能不起效果,因为SurfaceView的实例是在非UI线程更新的,因此会造成和其他视图动画不同步。

3.某些特定的转换类型在应用到TextureView时可能不会产生所需的动画效果。

4.继承自AdapterView的如ListView,与该框架不兼容。

5.不要对包含文本的视图的大小进行动画

Thanks to

Google Demo

Github Demo传送门
