Pinpoint 分布式请求跟踪系统的搭建

Pinpoint 是用 Java 编写的大规模分布式系统性能管理工具, 可以跟踪请求, 硬件信息收集, 请求时间统计等等
项目主页：github.com/naver/pinpo…

前提

有分布式部署的项目可供测试
至少一台服务器
Java、Hbase、Zookeeper、Tomcat 环境

说明

个人不喜欢 hbase 自带的 zk ,如无癖好, 可随意
本文不讲解基础环境的搭建, 如不会,请自行搜索或者参考博客的其他文章
为避免部分端口不通等可疑问题, 建议关闭防火墙

下载

wget https://github.com/naver/pinpoint/releases/download/1.6.2/pinpoint-agent-1.6.2.tar.gz
wget https://github.com/naver/pinpoint/releases/download/1.6.2/pinpoint-collector-1.6.2.war
wget https://github.com/naver/pinpoint/releases/download/1.6.2/pinpoint-web-1.6.2.war

wget https://raw.githubusercontent.com/naver/pinpoint/master/hbase/scripts/hbase-create.hbase

准备环境

配置 JDK 环境 (笔者使用 Oracle 1.8, openJdk 可以)
搭建 Zookeeper 环境 (单机即可)
搭建 Hbase (单节点即可)
在 Hbase/bin 下执行 ./hbase shell hbase-create.hbase 创建相关存储结构
准备 Tomcat 环境

说明：Zookeeper 是为了给 Pinpoint 集群部署准备的, 如果乐意, 也可和 Hbase 共用

部署说明

Pinpoint 分为三个模块 ( agent、collector、web )

agent： tar 包, 解压运行, 负载修改项目字节码、采集信息, 部署项目的服务器上都要部署 agent
collector：war 包, 负责收集汇总 agent 上传的信息并持久化到 hbase , 只部署单台即可, 可水平拓展
web： war 包, 负责数据的可视化形式展示, 只部署单台即可, 可水平拓展

注意：web 和 collector 可分开部署, 也可部署一块, 本文将会把他们两个部署到同一个 Tomcat 容器中

修改 Pinpoint

pinpoint-collector-1.6.2.war

修改 WEB-INF\classes\hbase.properties 文件
hbase.client.host 设置为 hbase 所用的 zk 地址

修改 WEB-INF\classes\pinpoint-collector.properties 文件
cluster.zookeeper.address 修改为给 Pinpoint 准备的 zk 地址

pinpoint-web-1.6.2.war

修改 WEB-INF\classes\hbase.properties 文件
hbase.client.host 设置为 hbase 所用的 zk 地址

修改 WEB-INF\classes\hbase.properties\pinpoint-web.properties 文件
cluster.zookeeper.address 修改为给 Pinpoint 准备的 zk 地址

部署 collector 和 web

将准备好的 tomcat 中 webapps 目录清空
将上一步修好的两个 war 包放置到 webapps
将 pinpoint-web-1.6.2.war 修改为 ROOT.war
将 pinpoint-collector-1.6.2.war 修改为 collector.war
启动 Tomcat

查看 tomcat/logs 下的日志, 注意观察有没有连接不到 2181 端口的日志, 如果有, 可能是 war 中的配置没有修改正确, 建议清空 tomcat 下 work、temp 文件夹后重试

部署 agent

将 pinpoint-agent-1.6.2.tar.gz 解压,
把 pinpoint.config 文件中 profiler.collector.ip 属性值修改为部署 collector 机器的主机名或 IP

注意：每个项目所在的服务器都需要部署 agent

修改自己项目的启动参数

需要添加三个启动参数

-javaagent： 指向 agent 目录下的 pinpoint-bootstrap-1.6.2.jar
-Dpinpoint.agentId：设置全局唯一标示 ID
-Dpinpoint.applicationName： 设置项目的名称(如果同一项目部署两台实例,这两台的参数应该一致)

Tomcat 和 Jar 项目有不同的添加方式,可参考如下方式修改

Tomcat

找到 bin/catalina.sh 添加下面的代码

CATALINA_OPTS="$CATALINA_OPTS -javaagent:$AGENT_PATH/pinpoint-bootstrap-1.6.2.jar"
CATALINA_OPTS="$CATALINA_OPTS -Dpinpoint.agentId=tomcat1"
CATALINA_OPTS="$CATALINA_OPTS -Dpinpoint.applicationName=webcontroller"

SpringBoot

java -javaagent:/home/junbaor/pinpoint-agent/pinpoint-bootstrap-1.6.2.jar -Dpinpoint.agentId=bbs-web-1 -Dpinpoint.applicationName=bbs-web -jar bbs-web-0.0.1-SNAPSHOT.jar

在自己的项目添加完毕启动后,即可登录 web 后台查看集群的状态, 跟踪请求

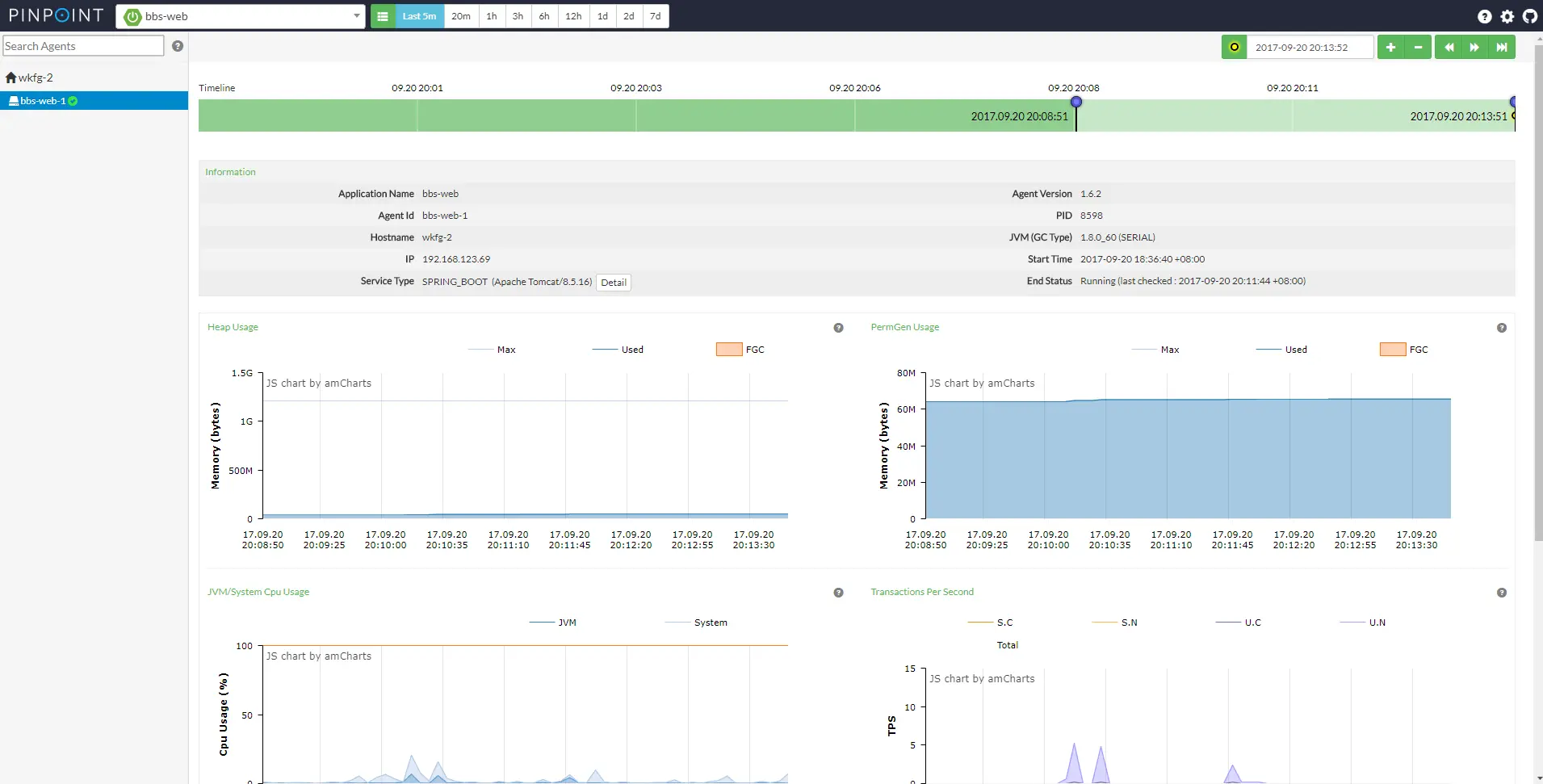

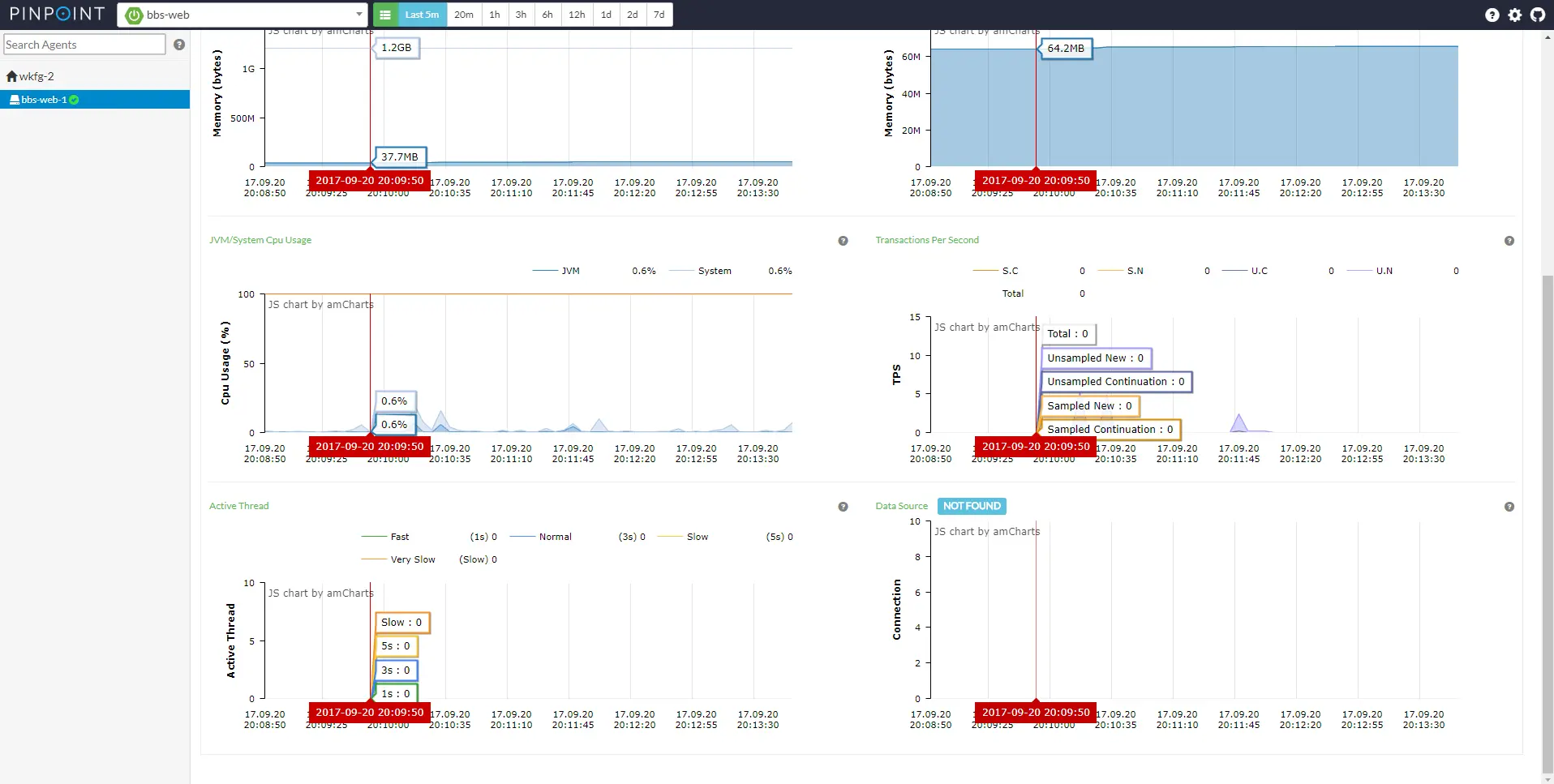

截图预览

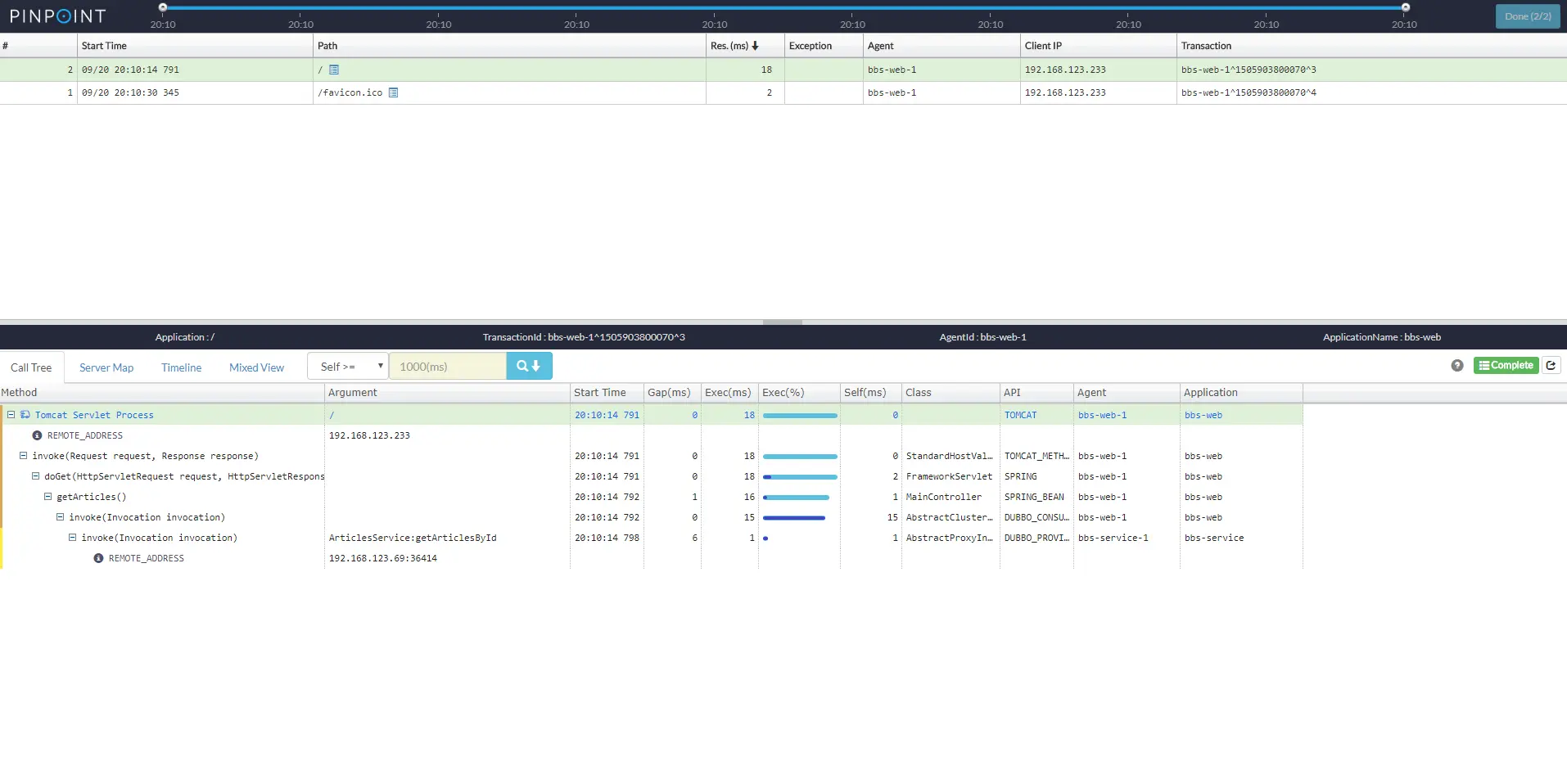

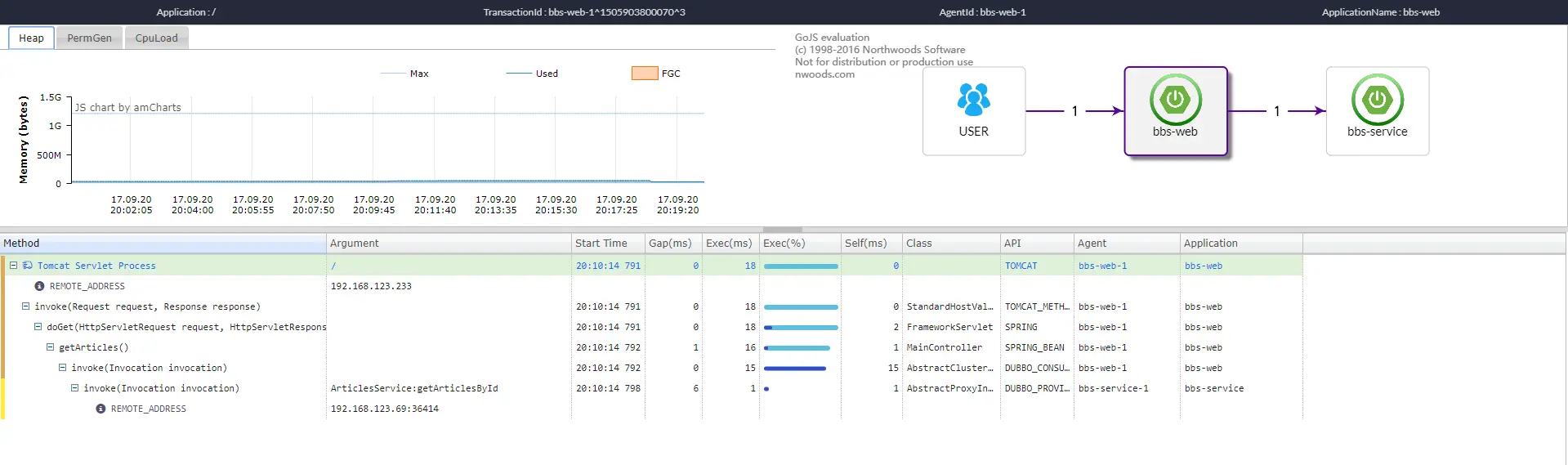

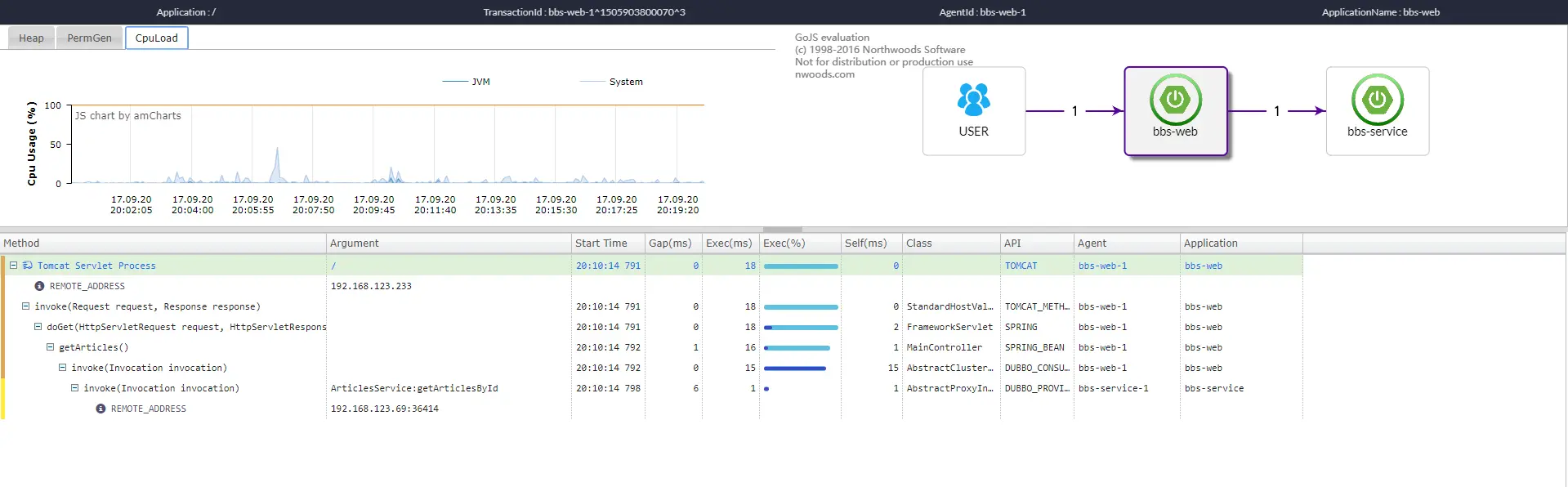

右上角的绿点表示请求, 用鼠标框选后可以查看详情
图片描述

图片描述

图片描述

图片描述

图片描述
