前言

引入weex提高了业务开发的效率以及灵活度,但是在使用过程中还是存在不少问题,其中内存上就有很明显的问题

一、weex页面与原生页面对比存在的内存问题

1、weex页面内存开销过大

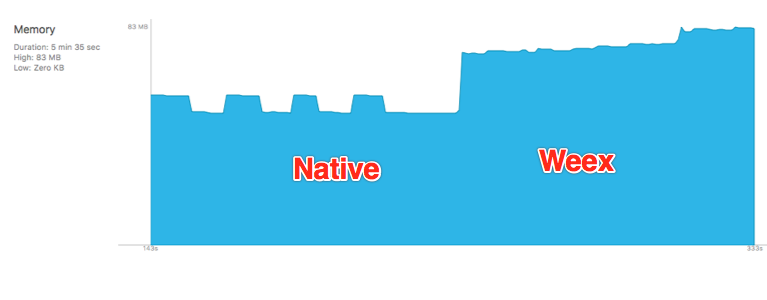

如图进行页面切换:


在进行到weex页面的时候内存暴涨。

2、页面Push跳转堆栈内存泄漏。

从首页Push跳转到weex页面,加载数据,再返回,重复多次得出下图的结果:

而Push跳转到原生页面再返回,重复多次得出下图内存结果:

从上面两张图可以看出:原生页面返回后从堆栈移除后会进内存回收;而从weex页面回到首页,内存没有完全回收,存在一定的内存泄漏,重复多次可以看到内存相比较一开始会有明显的增加。

3、列表滑动的内存情况

在没有采用和标签的情况下:

weex页面列表滑动内存情况如图:

weex页面滑动内存情况
weex页面滑动内存情况

通过趋势图列表滑动过程中内存一直持续暴涨,没有进行复用减少内存开销。

原生页面列表滑动内存情况如图:

原生页面滑动内存情况
原生页面滑动内存情况

从图中可以看到,在滑动初始阶段,内存增长比较快,之后的滑动过程中对前面的控件进行复用,内存开销减少,曲线变得平缓,没有出现内存持续暴涨。

4、 weex页面内存问题总结:

1、weex页面滑动没有采用复用机制,导致内存会跟着滑动持续暴涨
2、weex页面占用内存开销过高,多个weex页面可能导致APP因为内存过大而Crash。
3、weex页面从堆栈移除内存没有完全回收,存在一定的内存泄漏。

二、内存问题原因分析

1、滑动过程内存持续暴涨问题

weex官方文档上,建议使用高性能可复用<cell><list>,而【搜索页】、【乐疯抢】等weex页面业务代码中直接采用了<div><scroller>实现列表的布局,导致内存问题的出现。

这里我们通过Weex源码,对四个标签进行分析

可以在WXSDKEngine 中可以看出各个标签对应的类:

<div> 对应WXComponent
<scroller>对应WXScrollerComponent
<cell>对应WXCellComponent
<list>对应WXListComponent

<div>对应的WXComponent 相当于原生iOS控件的UIView,是所有视图的基类,一个普通的视图没有性能优化、复用回收的机制。

<scroller>对应的WXScrollerComponent结构如下:


并无相关复用回收的属性,主要是提供一个可以滑动的容器。

查看<cell>对应WXCellComponent类的实现代码可以发现,WXCellComponent相比较WXComponent 拥有复用回收的相关属性isRecycle

<list>对应的WXListComponent的结构如图:


在成员列表中可以看到使用了iOS原生的UITableView,并且实现了使用了UITableView的代理方法,实现了iOS的复用机制,如图:

同时WXListComponent实现了WXCellComponent中的代理方法,WXCellComponentWXListComponent相关联系。

因此<list>基于iOS的UITableView复用机制,实现高性能了可复用的列表容器。
结合<cell>可以实现一个高性能的列表展示页面。

因此采用<list><cell>代替<scroller><div>解决滑动列表内存暴涨的问题。

2、weex页面内存开销过高的问题

通过Instrument工具进行内存分析,发现在进入weex 页面时VM ImageIO_GIF_DataVM ImageIO两个对象内存异常暴涨。

VM ImageIO_GIF_Data 内存增长情况:

VM ImageIO 内存增长情况:


VM ImageIO_GIF_Data 由7.92M增长到16.55M,VM ImageIO由0.11M增长到了1.02M,进入Weex页面时,这两个对象总共增加了9.54M,而整个Weex页面初始状态占用内存为15M左右(原生【商品详情】页:7M左右),占据了整个Weex页面内存的约60%。
而在原生页面中,VM ImageIO_GIF_DataVM ImageIO对象几乎没有增长。
而这两个对象与CoreGraphics中进行图片绘制、图片渲染、图片读写等相关方法有关,而CoreGraphics为相对底层的模块,相关方法比较消耗性能、内存,并且容易产生内存泄漏。
初步可以判定,weex中大量调用了CoreGraphics中图片处理的相关方法,导致了weex页面内存开销过大。

接着在WeexSDK的源码中查找CoreGraphics相关方法,定位问题。
在查找过程发现,weex通过CoreGraphics绘图方法将等控件实例绘制成位图进行显示,以适应weex中的CSS布局。
WXComponent+Display 中,可以看到将控件绘制成图片的代码,并在layer上显示:

通过这部分的代码可以定位到weex页面内存开销过大的主要原因是: weex SDK 调用了CoreGraphics方法将页面中的等控件绘制成图片再布局显示,占用了大量的内存。

weex的内存泄漏也与大量调用了CoreGraphics中方法有关。

通过Leaks工具定位到weex页面内存泄漏对象为CGDataProviderCreateWithCopyOfData



CGDataProviderCreateWithCopyOfData为调用CoreGraphics相关方法产生的对象。
weex SDK调用CoreGraphics中的相关方法,但是没有及时地释放对象,导致了内存泄漏。

weex SDK 大量CoreGraphics方法将控件绘制成图片再布局显示,占用了大量的内存,同时也导致了资源回收不及时的问题。

解决方案:

1、限制堆栈中weex页面个数:
天猫采用的也是该方案,通过控制页面级数,控制内存,防止因为堆栈过多的weex页面,内存过大导致异常Crash。
2、页面复用:
在打开weex页面前,判断堆栈中是否有该weex页面,如果有便进行页面复用,通过数据刷新页面,同时通过调整堆栈将页面显示出来。
