前言
对于Android的触摸事件传递机制，网上有很多讲解，有结合源码的，有图文结合的，其中不乏一些讲解清晰明了的文章，看完之后都能有所收获。然而，理论终究是要应用在实践上的，最近工作的时候，做出了一个可拖动，可以大小切换，大形态嵌套着ViewGroup的SizeSwitchView,其中涉及了比较复杂的触摸事件处理，实践完之后我感觉对事件传递机制熟悉了很多，在这里做出记录，并分享给大家。
介绍

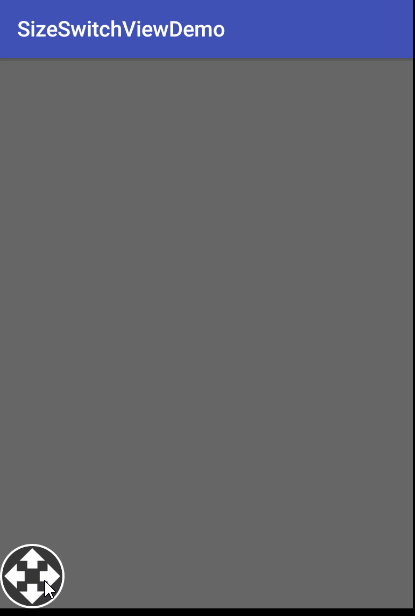

这个需求是做一个方向键，然后这个方向键有5个按键，整体比较大，可能会挡着其他的内容，然后就要求支持拖动和大小切换：
由于SizeSwitchView的可扩展性不高（大形态的ViewGroup可以是多种多样的），要修改的话改动比较大，功能也不是很全面（只支持父ViewGroup为RelativeLayout），所以我把它定位为demo的方式分享出去，就不把它封装并上传到Jcenter了。
实现
1.结构分析

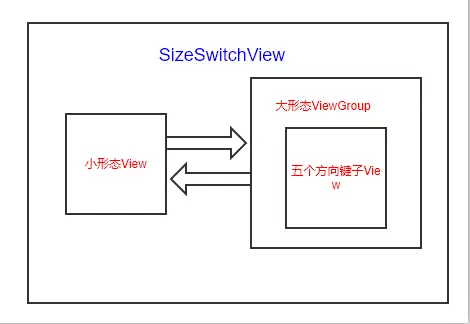

SizeSwitchView本质上是一个ViewGroup，里面包含两个互斥居中的控件（一个显示，另外一个就不显示），一个是小形态的控件，就只是一个ImageView，另一个是大形态的控件，是一个ViewGroup，里面包含着5个ImageView,也就是下面的BigDirectionKey：
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:orientation="vertical" android:layout_width="match_parent"
android:layout_height="match_parent"
>
<yanzhikai.sizeswitchview.BigDirectionKey
android:layout_width="match_parent"
android:layout_height="match_parent"
android:layout_centerInParent="true"
android:id="@+id/big_dk"/>
<ImageView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:layout_centerInParent="true"
android:id="@+id/small_dk"
android:clickable="true"
android:scaleType="fitCenter"
android:src="@drawable/direction"
android:background="@drawable/background_button"
/>
</RelativeLayout>2.状态切换
关于大小形态的互相切换，主要注意的有两个点：宽高和位置的变化、动画的处理。
宽高和位置的变化
由于大形态和小形态的宽高不同，所以SizeSwitchView就要根据形态来变化大小，这里使用修改LayoutParams的方式来修改大小和位置：
public void setMode(boolean isSmallMode){
this.isSmallMode = isSmallMode;
Log.d(TAG, "setMode: ");
//设置大小形态的宽高和位置
if (isSmallMode){
LayoutParams smallParams = (LayoutParams) getLayoutParams();
smallParams.width = mSmallWidth;
smallParams.height = mSmallHeight;
smallParams.leftMargin += (getWidth() - mSmallWidth)/2;
smallParams.bottomMargin += (getHeight() - mSmallHeight)/2;
setLayoutParams(smallParams);
}else {
LayoutParams bigParams = (LayoutParams) getLayoutParams();
bigParams.width = mBigWidth;
bigParams.height = mBigHeight;
bigParams.leftMargin -= (mBigWidth - mSmallWidth)/2;
bigParams.bottomMargin -= (mBigHeight - mSmallHeight)/2;
setLayoutParams(bigParams);
// requestLayout();
}
setKeysVisibility();
isDraggable = true;
}
通过getLayoutParams()获取LayoutParams来改动SizeSwitchView的宽高和位置，然后根据大小的宽高变化量来调整位置，使大小形态的中心点保持在同一个点上，这样就让人看起来是在中心点缩放变化一样。
这个LayoutParams的类型取决于父ViewGroup，所以这里就限定了父ViewGroup是要使用RelativeLayout（使用到Margin属性）。
动画的处理
这个切换的动画实际上就是一个旋转缩小透明度减少的动画，加上反向旋转放大透明度增加的动画，这两个组合起来（没错，就是在模仿宇智波带土的神威）。。。
旋转缩小透明度减少动画shrink.xml：
<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
android:duration="400">
<rotate
android:fromDegrees="0"
android:toDegrees="360"
android:pivotX="50%"
android:pivotY="50%"
/>
<scale
android:fromXScale="1"
android:fromYScale="1"
android:pivotX="50%"
android:pivotY="50%"
android:toXScale="0"
android:toYScale="0" />
<alpha
android:fromAlpha="1"
android:toAlpha="0.3"
/>
</set>反向旋转放大透明度增加动画：
<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
android:duration="400">
<rotate
android:fromDegrees="0"
android:toDegrees="-360"
android:pivotX="50%"
android:pivotY="50%"
/>
<scale
android:fromXScale="0"
android:fromYScale="0"
android:pivotX="50%"
android:pivotY="50%"
android:toXScale="1"
android:toYScale="1" />
<alpha
android:fromAlpha="0.3"
android:toAlpha="1"
/>
</set>下面是动画的设置：
//初始化动画
private void initAnim(){
smallShrinkAnimation = AnimationUtils.loadAnimation(mContext,R.anim.shrink);
bigLargenAnimation = AnimationUtils.loadAnimation(mContext,R.anim.largen);
smallShrinkAnimation.setAnimationListener(new Animation.AnimationListener() {
@Override
public void onAnimationStart(Animation animation) {
setKeysClickable(false);
isDraggable = false;
}
@Override
public void onAnimationEnd(Animation animation) {
setMode(false);
startAnimation(bigLargenAnimation);
}
@Override
public void onAnimationRepeat(Animation animation) {
}
});
bigLargenAnimation.setAnimationListener(new Animation.AnimationListener() {
@Override
public void onAnimationStart(Animation animation) {
}
@Override
public void onAnimationEnd(Animation animation) {
setKeysClickable(true);
isDraggable = true;
setSmallKeyClick();
checkBoundary();
}
@Override
public void onAnimationRepeat(Animation animation) {
}
});
bigShrinkAnimation = AnimationUtils.loadAnimation(mContext,R.anim.shrink);
smallLargenAnimation = AnimationUtils.loadAnimation(mContext,R.anim.largen);
bigShrinkAnimation.setAnimationListener(new Animation.AnimationListener() {
@Override
public void onAnimationStart(Animation animation) {
setKeysClickable(false);
isDraggable = false;
}
@Override
public void onAnimationEnd(Animation animation) {
setMode(true);
startAnimation(smallLargenAnimation);
setSmallKeyClick();
}
@Override
public void onAnimationRepeat(Animation animation) {
}
});
smallLargenAnimation.setAnimationListener(new Animation.AnimationListener() {
@Override
public void onAnimationStart(Animation animation) {
}
@Override
public void onAnimationEnd(Animation animation) {
setKeysClickable(true);
isDraggable = true;
checkBoundary();
}
@Override
public void onAnimationRepeat(Animation animation) {
}
});
} 上面主要是4个动画（变大变小各两个）监听器的实现，思路就是：动画开始的时候不能点击，不能拖动；等到缩小动画完毕之后瞬间切换大小状态，再进行放大动画；动画都结束后就是恢复可以点击和可拖动状态，还有进行一次边界检测，看变换后的View是否越出了父View的边界，越出了的话就移动越出的位移，这个checkBoundary()方法的实现在后面讲。
3.触摸事件处理
由于SizeSwitchView需要支持拖动，需要实现拦截触摸事件，但是它也是一个父ViewGroup，还需要把点击事件（DOWN和UP事件）传递到子ViewGroup里面的View。了解过android触摸事件传递机制的都知道，如果父View拦截了DOWN事件之后，后面的事件就不会传递到它的子View了。
所以我在SizeSwitchView的拦截思路是这样的：
其实也不复杂，就是让父ViewGroup只有在拖动达到一定距离的时候才拦截MOVE事件，DOWN事件就传递给子View处理，但是这样有一个问题：在父ViewGroupOnTouchEvent()方法是没有DOWN事件的，不能在这里获取DOWN事件的坐标，MotionEvent.getX()和MotionEvent.getY()方法获取的只是点击事件相对于当前View的零点的位置，而不是在屏幕上的XY坐标，所以光靠MOVE事件的位置数据是无法准确计算SizeSwitchView的移动的（每次都要平移到View的零点才能正常拖动），如下面的效果：
所以就直接在onInterceptTouchEvent()里面获取DOWN事件的坐标，用全局变量保存着，用MOVE事件的坐标减去它，才能正确计算出它的位移，从而进行准确移动：
@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
switch (ev.getAction()){
case MotionEvent.ACTION_DOWN:
//记录DOWN事件的点击位置，因为不拦截DOWN事件，移动的时候需要这个起点坐标来计算距离。
lastX = ev.getX();
lastY = ev.getY();
break;
case MotionEvent.ACTION_MOVE:
//拖动距离超过最小拖动量才会被拖动
if (Math.abs(ev.getX() - lastX) > clickOffset && Math.abs(ev.getY() - lastY )> clickOffset){
if (canDrag && isDraggable && ev.getAction() == MotionEvent.ACTION_MOVE){
return true;
}
}
break;
}
return false;
}
@Override
public boolean onTouchEvent(MotionEvent event) {
if (event.getAction() == MotionEvent.ACTION_UP){
//抬手就进行一次边界检测
checkBoundary();
}else if (event.getAction() == MotionEvent.ACTION_MOVE){
//进行移动操作
if (canDrag && isDraggable) {
int offX = (int) (event.getX() - lastX);
int offY = (int) (event.getY() - lastY);
LayoutParams params =
(LayoutParams) getLayoutParams();
params.leftMargin = params.leftMargin + offX;
params.rightMargin = params.rightMargin - offX;
params.topMargin += offY;
params.bottomMargin -= offY;
setLayoutParams(params);
return true;
}
return false;
}
return super.onTouchEvent(event);
}然后就是边界检测了，具体思路很简单，就是计算SizeSwitchView当前位置是不是超出它的父ViewGroup的范围，如果超过的话就要移回来：
//检测View是否跑出边界，如果是则移回来
private void checkBoundary(){
Log.d("checkBoundary", "checkBoundary: ");
ViewGroup parent = (ViewGroup) getParent();
boolean isOut = false;
int moveX = 0;
int moveY = 0;
if (getLeft() < 0){
moveX = getLeft();
isOut = true;
}
if (getTop() < 0){
moveY = getTop();
isOut = true;
}
if (getRight() > parent.getWidth()){
moveX = (getRight() - parent.getWidth());
isOut = true;
}
if (getBottom() > parent.getHeight()){
moveY = (getBottom() - parent.getHeight());
isOut = true;
}
//有出界才进行LayoutParams的设置，节省性能
if (isOut) {
LayoutParams params =
(LayoutParams) getLayoutParams();
params.setMargins(params.leftMargin - moveX,
params.topMargin - moveY,
params.rightMargin + moveX,
params.bottomMargin + moveY);
setLayoutParams(params);
}
}这样的话拖动的功能就处理好了，点击事件也传进去子ViewGroup了，但是怎样把子ViewGroup的点击实现实现接口传出来呢？这就和我上一篇的YMenuView的设计差不多了：由于在大形态的BigDirectionKey有5个子View，所以就自己实现一个带index索引的接口OnKeyClickListener去实现点击，外层调用的话只需要实现这个OnKeyClickListener然后传入进来就行了。
private OnKeyClickListener mOnKeyClickListener;
//初始化
private void initKeys(){
okKey = new ImageView(mContext);
upKey = new ImageView(mContext);
downKey = new ImageView(mContext);
leftKey = new ImageView(mContext);
rightKey = new ImageView(mContext);
okKey.setImageResource(R.drawable.background_ok);
upKey.setImageResource(R.drawable.background_up);
downKey.setImageResource(R.drawable.background_down);
leftKey.setImageResource(R.drawable.background_left);
rightKey.setImageResource(R.drawable.background_right);
okKey.setClickable(true);
upKey.setClickable(true);
downKey.setClickable(true);
leftKey.setClickable(true);
rightKey.setClickable(true);
okKey.setScaleType(ImageView.ScaleType.FIT_XY);
upKey.setScaleType(ImageView.ScaleType.FIT_XY);
downKey.setScaleType(ImageView.ScaleType.FIT_XY);
leftKey.setScaleType(ImageView.ScaleType.FIT_XY);
rightKey.setScaleType(ImageView.ScaleType.FIT_XY);
okKey.setId(generateViewId());
upKey.setId(generateViewId());
downKey.setId(generateViewId());
leftKey.setId(generateViewId());
rightKey.setId(generateViewId());
addView(okKey);
addView(upKey);
addView(downKey);
addView(leftKey);
addView(rightKey);
setBackgroundResource(R.drawable.button_shape);
//设置点击监听器
for (int i = 0; i < getChildCount(); i++){
getChildAt(i).setOnClickListener(new MyOnClickListener(i));
}
}
//重写一个带索引的OnClickListener，索引用于标识5个子View
private class MyOnClickListener implements OnClickListener {
private int index;
public MyOnClickListener(int index) {
this.index = index;
}
@Override
public void onClick(View v) {
if (mOnKeyClickListener != null) {
mOnKeyClickListener.onKeyClick(index);
}
}
}
//暴露给外部的点击接口
public interface OnKeyClickListener{
public void onKeyClick(int index);
}这样子，在Activity里面只需要实现BigDirectionKey.OnKeyClickListener接口然后重写里面的方法就可以处理点击事件了：
@Override
public void onKeyClick(int index) {
switch (index){
case 0:
mSizeSwitchView.toSmallMode();
break;
case 1:
makeToast("1");
break;
case 2:
makeToast("2");
break;
case 3:
makeToast("3");
break;
case 4:
makeToast("4");
break;
}
}总结
这样就介绍完了SizeSwitchView大体实现思路了，总体来说就是点击、切换、拖动。其实难点并不多，但是实现的时间还是不短的，就是实现的时候遇到搞不定的功能会各种各种的尝试，最后才得到解决方法，而且思路还是很乱，经过总结原理之后发现很多可以改善的地方，小改的地方我都优化了，可以大改的地方，如换一种移动的方式（使用layout()方法的方式，可以大大减少Measure的次数，让拖动更平滑），这个改动比较大，留到后面。
后话
这个SizeSwitchView和上一篇的YMenuView都是属于我做的一个项目，目前项目处于总结阶段，在实现功能中学到很多东西，做完过段时间将这些东西整理一遍，又改进了一遍，自己理解得又更深了。
