8 月 22 日消息，21 日晚，英特尔正式面向全球发布了全新第八代酷睿处理器。这一次英特尔宣称，第八代相比第七代酷睿性能提升了 40%。这个数字可能不是很高，但回顾第六代 Skylake 升级到第七代 Kaby Lake ，所提升的性能只是 12% 到 19% 范围而已。

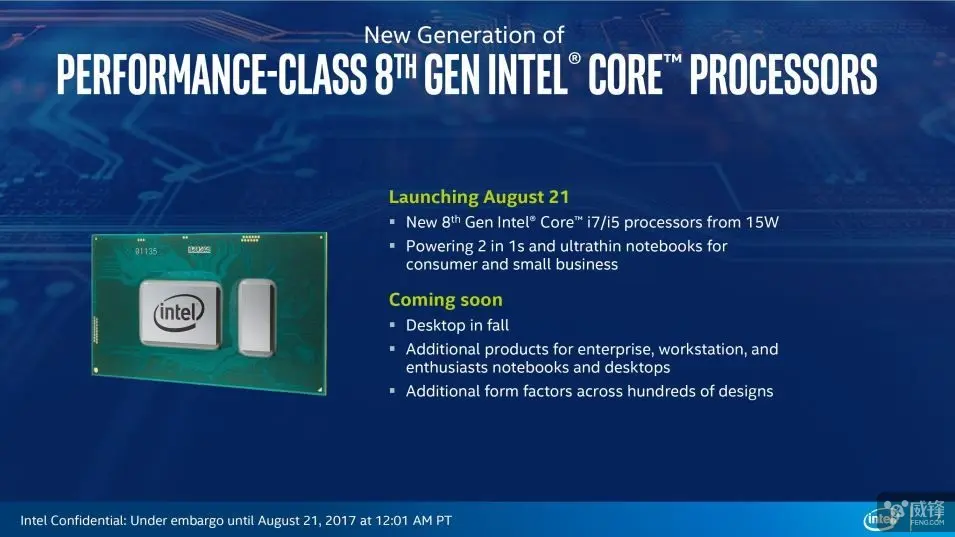

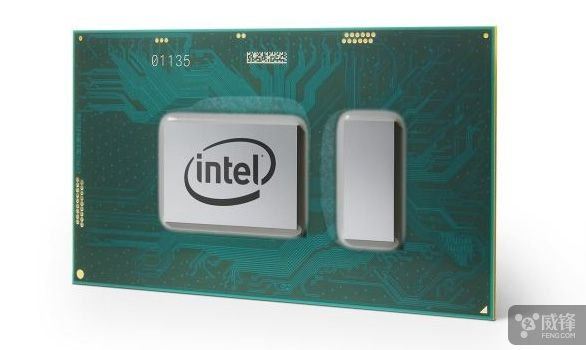

目前公布的第八代酷睿处理器依然分为 Core i7、Core i5 和 Core i3 三个系列。不过，目前只公布了针对下一代轻薄笔记本电脑、2 合 1 设备、翻转式笔记本和迷你主机设计的低电压 U 系列 Core i7 和 Core i5 处理器，暂时已知的有 4 个型号：英特尔 Core i7-8550U、Core i7-8650U、Core i5-8350U 和 Core i5-8250U。
英特尔表示，全新第八代智能英特尔酷睿处理器，与上一代处理器相比，在性能上实现大的飞跃，每一位用户都能快速、无缝地工作、娱乐和创作，够沉浸于领先的 4K UHD 娱乐中，称心如意地。
需要注意的是，这一代处理器依然采用了 14 nm 工艺制程（确切的说是 14nm++），并且英特尔似乎放宽了对“新一代”的定义，毕竟英特尔承认“嘀嗒嘀嗒”的摩尔定律已经放缓，与之前的意义大为不同。所以，这第八代连核心架构的命名也不做大更，并非预期中的 Coffee Lake，而是简单的描述为“Kaby Lake Refresh”，简而言之就是增强版。

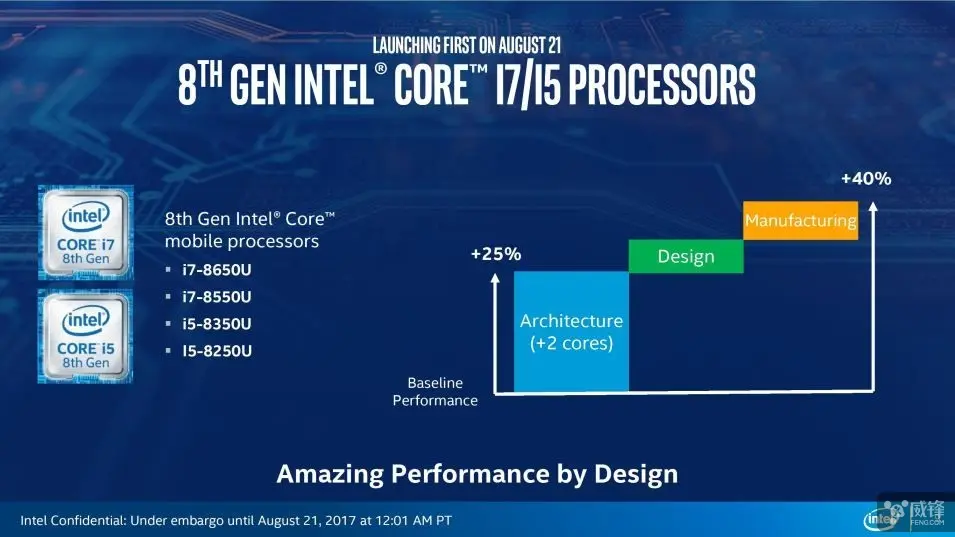

根据英特尔公布的信息了解，第八代酷睿无论是 Core i7 还是 Core i5 的重点提升还是在于提升处理器的响应速度，缩短等待时间，帮助提高生产效率。因此，英特尔特别重新设计芯片内部，改良工艺，力争将传统“双核”提升到“四核”，通过堆核心提升性能，英特尔认为他们“重新定义了第八代的意义”。
当然，为了应付娱乐游戏、4K 超高清视频及 360 度视频观看体验，英特尔也特别对核显进行了针对性的提升。不过，其主要卖点依然是视频媒体引擎，而不是 GPU 芯片本身性能的提升，如今英特尔第八代处理器通过核显解码 10-bit 的 4K HEVC 视频轻而易举，VP9 视频也能轻松解码。

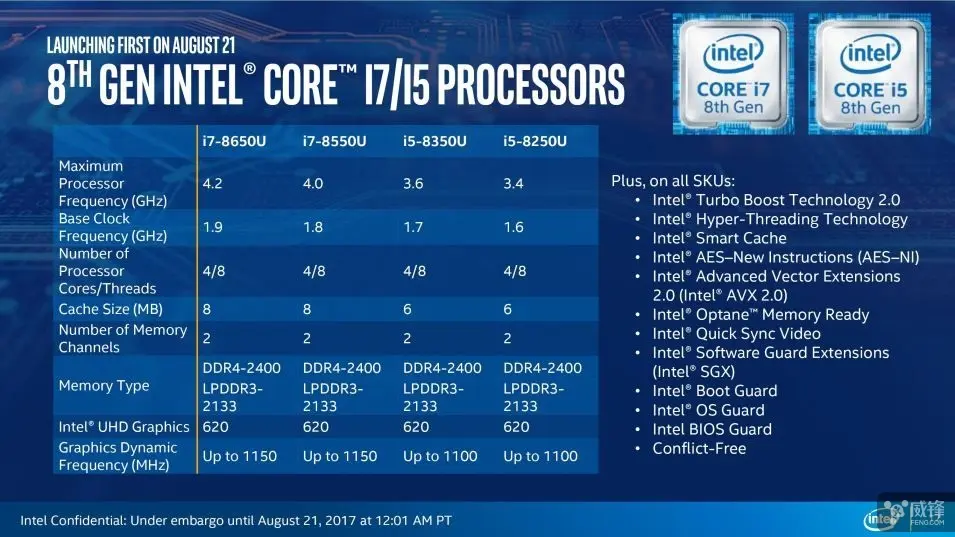

具体到参数方面，Core i7-8550U 内部采用 4 核心 8 线程设计，拥有 8 MB SmartCache 高速缓存，支持英特尔 Turbo Boost 睿频加速技术 2.0 技术，处理器基本频率 1.80 GHz，最大睿频频率 4.00 GHz（八线程睿频稳定在 3.0Hz），TDP 为 15W，总线速度 4 GT/s OPI，最高支持双通道 32GB 的 DDR4-2400 内存。
i7-8550U 处理器集成了最新的 Intel UHD Graphics 620 核显，核显基本频率 300 MHz，最大动态频率 1.15 GHz，支持 DirectX 12，支持英特尔 Quick Sync Video、InTru 3D 技术和清晰视频核芯等技术，通过 eDP 或 DP 接口最高可输出 4096x2304@60Hz 画面，
Core i7-8650U 同样是 4 核心 8 线程设计，也拥有 8 MB SmartCache 高速缓存，不过频率更高，处理器基本频率提升到 1.90 GHz，最大睿频频率提升至 4.20 GHz。处理器的核显部分和技术支持部分相同，并且这两款 Core i7 处理器都支持 Thunderbolt 3.0 技术。
英特尔 Core i5-8350U 处理器很难得也采用了 4 核心 8 线程设计，不过相比 i7 其 SmartCache 高速缓存缩减到了 6MB，频率也更低。处理器基本频率为 1.70 GHz，最大睿频频率 3.60 GHz。并且，核显是与 i7 一样的 UHD Graphics 620 型号，只是最大动态频率削减到了 1.10GHz。另一款 i5-8250U 基础频率为 1.6GHz，睿频为 3.40GHz。

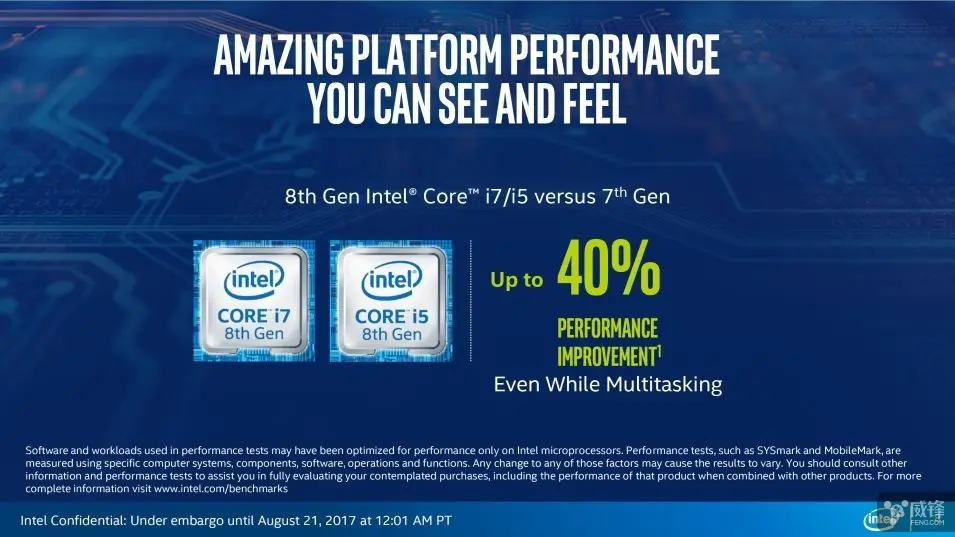

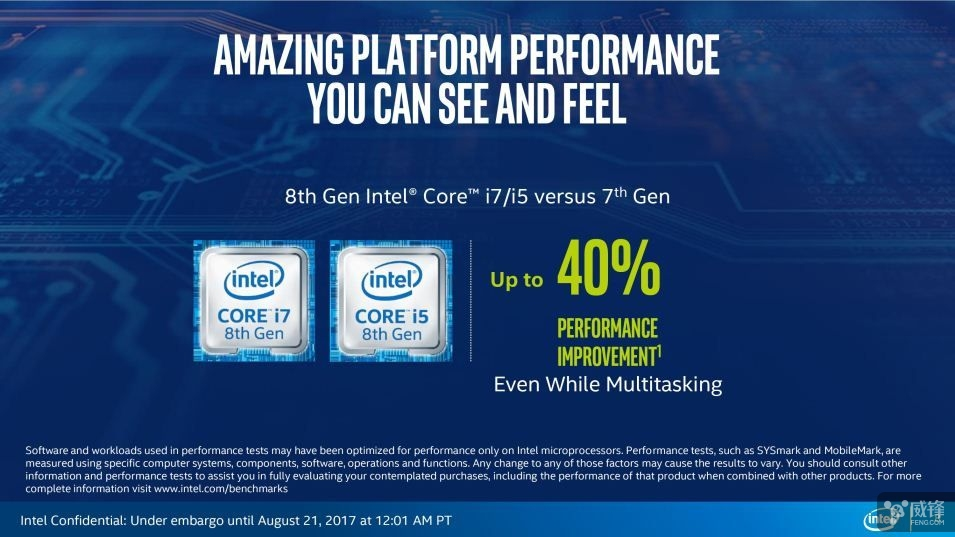

性能提升方面，正如开头所说，英特尔宣传称，第八代酷睿处理器同时编辑文档和创建演示文稿，速度比第七代酷睿处理器快 40%。新一代 PC 能以更快的速度运行，无缝编辑照片和视频，在程序和窗口间快速移动，轻松处理多任务。
具体来说，英特尔使用 Core i7-8550U 处理器（15W TDP、睿频4.0GHz、UHD 核显 620）+ 8GB DDR4 2400 内存 + 英特尔 600p 固态盘配置的测试 PC，与 Core i7-7500U 处理器（15W TDP、睿频3.5GHz、核显 620）+ 8GB DDR4 2133 内存 + 英特尔 600p 固态盘的 PC 相比，在 SYSmark 2014 SE（第二版）跑分上是快了 40%。

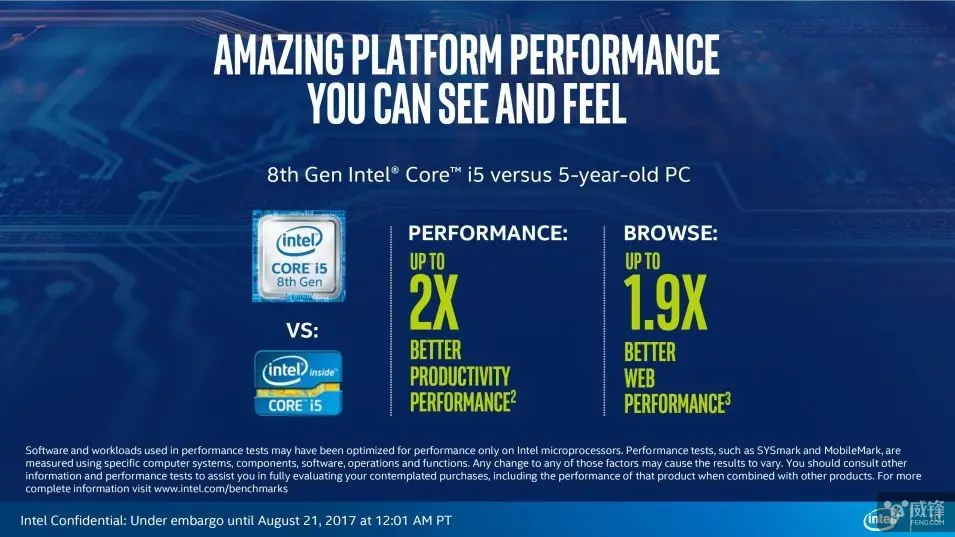

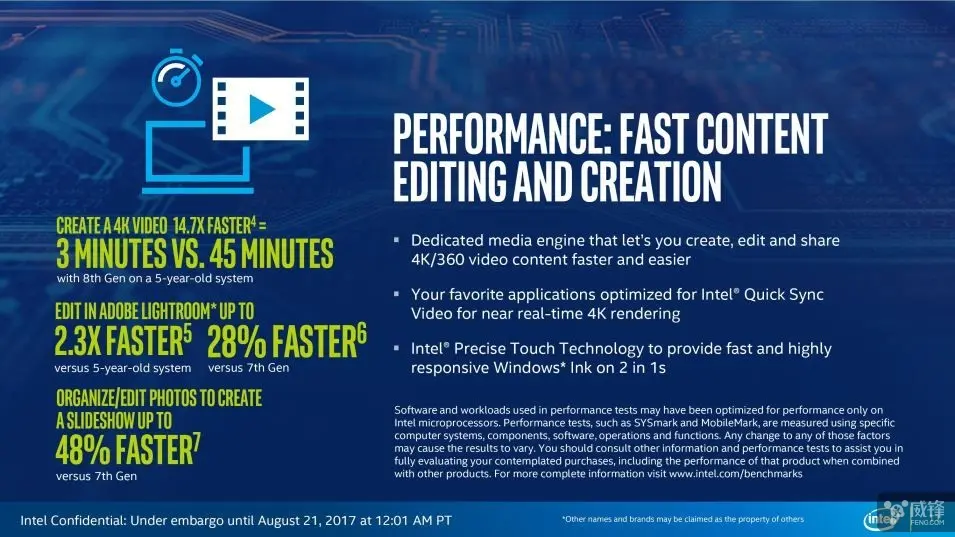

同时，英特尔还表示，相较于第七代酷睿处理器，第八代酷睿处理器能够以快 14.7 倍的速度编辑最新动作画面，过去在用过 5 年的 PC 上需要 45 分钟才能完成的渲染，现在仅需花费 3 分钟。
英特尔的依据是基于 PowerDIrector 超高清 HEVC 视频创建。而参与测试的 PC 第一台是 Core i7-8250U 处理器（15W TDP、睿频3.4GHz、UHD 核显 620）+ 8GB DDR4 2400 内存 + 英特尔 600p 固态盘。第二台是五年前的老 PC，配置为 Core i5-3317U 处理器（15W TDP、睿频3.6GHz、核显 4000）+ 8GB DDR3 内存的戴尔 XPS 12，对比测试所得出结论。
能效上，英特尔称，第八代酷睿处理器在笔记本电脑上播放 4K UHD 视频时，可以拥有长达 10 小时的电池续航时间，正常能够支持所有性能，无论去哪都可以随身携带笔记本电脑，完全不必担心电线和插座问题，堪称长途旅行的理想选择。
这个 10 小时的续航时间，英特尔主要测试的是在 Windows 10 上播放 1080p 24fps 10bit HEVC 本地视频，而测试的 PC 配置为 12 英寸 2K 屏 + Core i7-8550U 处理器（15W TDP、睿频4.0GHz、UHD 核显 620）+ 8GB DDR4 2400 内存 + 英特尔 600p 固态盘 + 40WHr 电池容量。

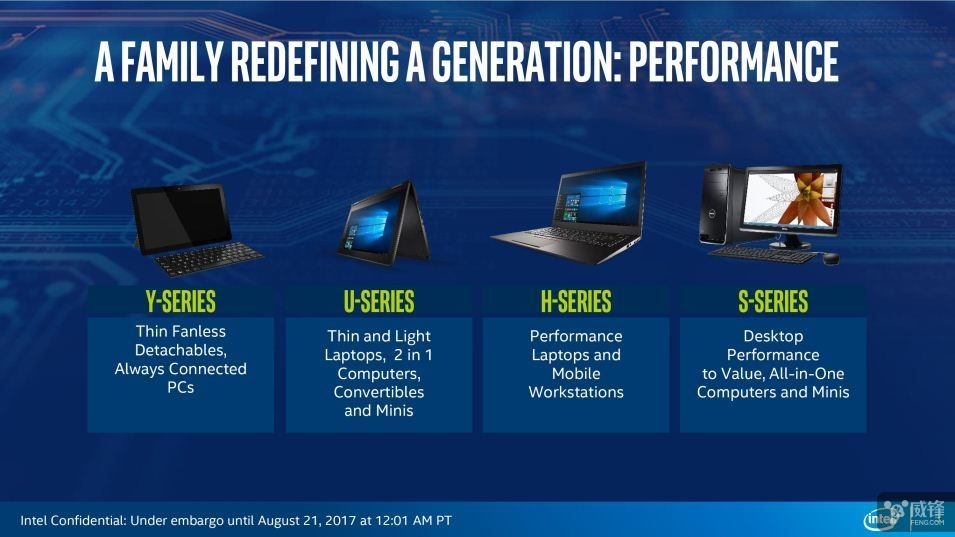

至于大家关心的上市日期，英特尔确认，这一次公布的四款第八代低电压酷睿处理器很快就会有搭载处理器相关 PC 新品正式发布和上市，最快 9 月份出货，等到 2017 年西方购物季至少有 80 款不同的产品上市。英特还确认，至于 Y 系列（Core m）、H 系列（笔记本标压、工作站）、S 系列（桌面）都会很快登场。
讲真，AMD Ryzen 对英特尔起到了一定的竞争压力，尽管 AMD 目前还未公布针对英特尔 U 系列移动处理器平台的“Raven Ridge”芯片，但按照 Ryzen 在桌面的设计，其 Ryzen 3 级别的移动处理器也应该会配备 4 核心和 4 线程，再次向英特尔提供压力。而对于英特尔这第八代产品，今年核心数翻倍，同频 IPC 性能和 TDP 不变的情况下，的确还算比较乐观的升级了。
最后，必须要说英特尔摩尔定律真的乏力了，Broadwell、Skylake、Kaby Lake、Kaby Lake R 都是 14 纳米，令人唏嘘。不过好消息是，英特尔确认只是移动处理器还是改良的 14 纳米而已，接下来的产品无论是 Coffee Lake 还是 Cannon Lake 都会是 10 纳米工艺了，而且这些产品也是第八代产品阵容的一部分。
总之，英特尔还真是决定首次在一代产品同时提供 14nm 和 10nm 两种不同工艺制程，以及 Kaby Lake-R 和 Coffee Lake 两种不同内核架构。可能英特尔也意识到了，若不这样做，摩尔定律就真的失去意义了。
