Android窗口系统第一篇---Window的抽象概念和WMS相关数据结构理解

Android的窗口系统是比较难啃的一块内容了，这是UI架构很重要的一部分，数据结构比较多，细节比较多，面试的时候，面试官问我一个问题，r.token与app.token有什么区别，在一个月以前我是不能回答这个问题的，作为一个应用开发工程师转行到系统做Framework，最大的感觉就是Android系统博大精深，很多人可以单独搞定一个app，但是系统就不行了，以前看framework代码侧重流程，疏忽了不少细节。因为整个系统很大，学习起来要有一套方式方法，现在主要采取各个模块(比如WMS，每个模块仍然要细分)逐个击破，先高度抽象，总结架构，然后梳理流程，把握主线，重点函数，重点分析，深究细节，一边理解，一遍记录理解，画出类图和流程图，难于理解的地方，开启调试，细细打磨。本篇文章主要介绍窗口相关数据结构和抽象概念理解，关于 窗口部分的博客计划如下。

• 窗口抽象概念理解和WMS相关数据结构
• WMS的布局系统，计算与管理窗口的位置、层次
• WMS的创建过程和启动过程
• 窗口的创建和删除
• 窗口大小的计算
• 窗口的切换过程
• 窗口的动画框架
• 屏幕旋转

本篇文章主要讨论窗口坐标系统、Z序确定，Choreographer、WindowToken、WindowState、WindowManagerService中的关键成员等知识。

一、窗口布局

窗口的布局一般有两种，一种是平铺式的布局，一种是层叠式的布局

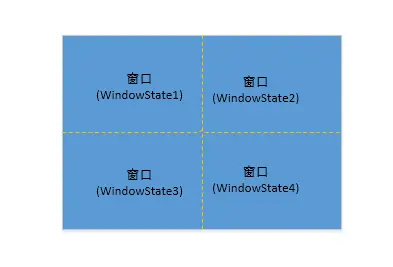

平铺窗口布局

平铺式的布局设计简单，现在还有一些终端系统仍然是单窗口的平铺布局，手机上采用的是层叠式布局，层叠式布局是一个三维的空间，将手机的水平方向作为Ｘ轴，竖直方向作为Ｙ轴，还有一根垂直与屏幕从里朝外方向的虚拟的Z轴，所有窗口 (WindowState) 按照顺序排列在Ｚ轴上，如下图。

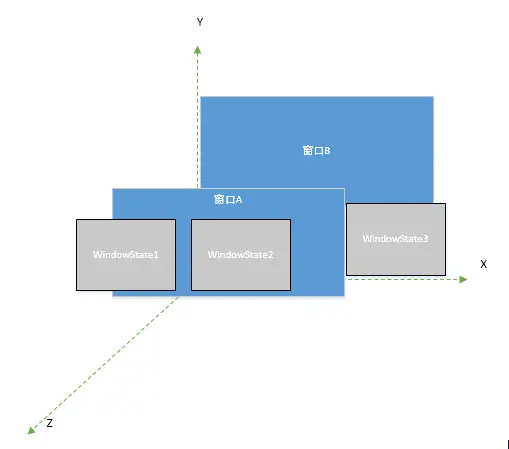

层叠式布局

1.1、窗口主序的确定

WindowState是WMS中事实的窗口，而不是Window，包含了一个窗口的所有的属性，其中一个属性为mLayer，表示窗口在Ｚ轴的位置，mLayer值越小，窗口越靠后，mLayer值越大，窗口越靠前，最前面的一个窗口就作为焦点窗口，可以接收触摸事件。因为窗口的切换，切换后的Ｚ序(窗口的显示次序称为 Z 序)就可能不同，所以mLayer的值不是固定不变的。mLayer是通过WindowState的另一个成员变量mBaseLayer的值计算得到，mBaseLayer的值是固定不变的，只和窗口类型有关。mBaseLayer(称为主序)是WindowState的构造方法中赋值。

mBaseLayer = mPolicy.windowTypeToLayerLw(
                   attachedWindow.mAttrs.type) * WindowManagerService.TYPE_LAYER_MULTIPLIER
                   + WindowManagerService.TYPE_LAYER_OFFSET;

windowTypeToLayerLw根据窗口的类型type，返回2开始的整数值

public int windowTypeToLayerLw(int type) {
       if (type >= FIRST_APPLICATION_WINDOW && type <= LAST_APPLICATION_WINDOW) {
           return 2;
       }
       switch (type) {
       case TYPE_WALLPAPER:
             return 2;
           // wallpaper is at the bottom, though the window manager may move it.
       case TYPE_PHONE:
           return 3;
  　　　 .....
　　　　case TYPE_TOAST:
           // toasts and the plugged-in battery thing
           return 8;
        .....
     　 case TYPE_BOOT_PROGRESS:
           return 30;
       case TYPE_POINTER:
           // the (mouse) pointer layer
           return 31;
       }
       Log.e(TAG, "Unknown window type: " + type);
       return 2;

可以看到系统中的窗口种类比较多，case个数都到31了。比如应用程序的窗口是２，电话类型的窗口是３，Toast窗口是８...，因为系统中同类型的窗口比较多，所以对返回的整数值乘以10000(WindowManagerService.TYPE_LAYER_MULTIPLIER)，在加上1000(WindowManagerService.TYPE_LAYER_OFFSET)，相当把Ｚ轴划分成了31个值域，不同类型的窗口的Z轴位置都是处于两个不相交的值域之中，互相不打扰。OK，通过mBaseLayer，我们知道了窗口是如何排序的，但是，假设系统中现在有５个应用程序的窗口，按照上面的规则，计算出来的主序应该相同，如何排序？ 其实窗口的Z轴位置除了跟mBaseLayer有关与之外，还跟窗口在堆栈中的位置有关，后面会详细介绍窗口位置的计算。

1.２、窗口子序的确定

除了mBaseLayer，还有SubLayer(称为子序)，SubLayer值是用来描述一个窗口是否属于另外一个窗口的子窗口，或者说SubLayer值是用来确定子窗口和父窗口之间的相对位置的。


一个Activity中有三个子窗口WindowState1、WindowState２、WindowState３，WindowState1WindowState２在窗口Ａ的前面，WindowState３在Ａ的后面，这几个兄弟窗口为什么可以这样排序呢，这就是mSubLayer的作用，子序越大，则相对其他兄弟窗口越靠前，反之，越靠后，如果为负数，就处在父窗口的后面，如窗口Ａ中的WindowState3，子序是根据窗口类型调用subWindowTypeToLayerLw确定的。

  mSubLayer = mPolicy.subWindowTypeToLayerLw(a.type);

 public int subWindowTypeToLayerLw(int type) {
       switch (type) {
       case TYPE_APPLICATION_PANEL:
       case TYPE_APPLICATION_ATTACHED_DIALOG:
           return APPLICATION_PANEL_SUBLAYER;//返回值是1
       case TYPE_APPLICATION_MEDIA:
           return APPLICATION_MEDIA_SUBLAYER;//返回值是-2
       case TYPE_APPLICATION_MEDIA_OVERLAY:
           return APPLICATION_MEDIA_OVERLAY_SUBLAYER;//返回值是-1
       case TYPE_APPLICATION_SUB_PANEL:
           return APPLICATION_SUB_PANEL_SUBLAYER;//返回值是2
       case TYPE_APPLICATION_ABOVE_SUB_PANEL:
           return APPLICATION_ABOVE_SUB_PANEL_SUBLAYER;//返回值是3
       }
       Log.e(TAG, "Unknown sub-window type: " + type);
       return 0;
   }

1.3、窗口的组成

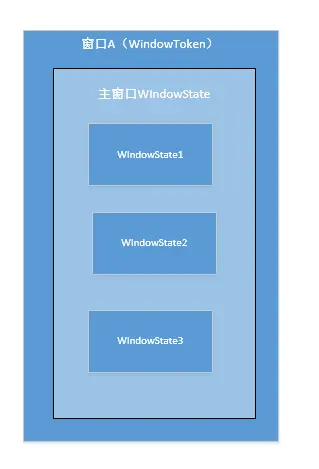

窗口的组成

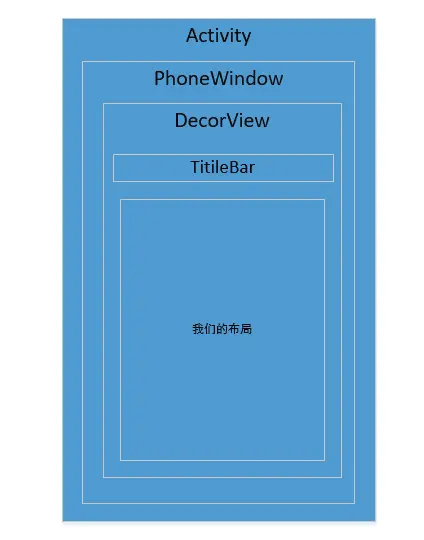

这一部分很简单，Activity内部有PhoneWindow对象，PhoneWindow持有DecorView，DecorView继承Framelayout，具有标题部分和内容部分，我们写的各种View都在它的内容部分。

二、与窗口相关的数据结构

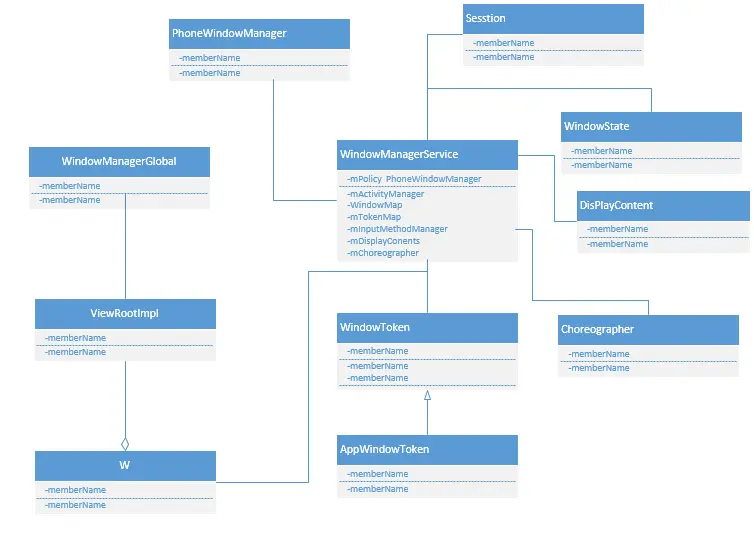

准确的说，这里先说一下与WMS相关的数据结构，因为与窗口相关的数据结构很多，动画的部分，绘图的部分都是相关的，先学习一小部分。

类的成员省去

2.1、Choreographer的作用

WMS使用Choreographer负责所有的窗口动画和屏幕旋转动画，墙纸动画的渲染，用法跟Handler有点类似，他们都是在后期某个时机传入Runable对象，但是他们的回调时机不一样，Handler的处理时机取决与消息队列的处理情况，各个Message的时间都可能不同，而Choreograpoher的回调时机是下一次的VSYNC(垂直刷新同步)，如果在当前时机没有处理完成就会造成失帧，造成造成失帧的原因往往是因为我们布局写的太过复杂，导致16ms内没有完成。 Android性能优化第（四）篇---Android渲染机制有介绍。

2.２、WindowToken的作用

你可以把WindowToken理解成是一个显示令牌，无论是系统窗口还是应用窗口，添加新的窗口的时候必须使用这个令牌向WMS表明自己的身份，添加窗口的时候会创建WindowToken，销毁窗口的时候移除WindowToken(removeWindowToken方法)。

ＷMS使用WindowToken将同一个应用组件(Activity,InputMethod,Wallpaper,Dream)的窗口组织在一起，换句话说，每一个窗口都会对应一个WindowToken，并且这个窗口中的所有子窗口将会对应同一个WindowToken,就如下面这个图的关系，假设窗口A是播放器中的一个窗口，除了主窗口外，还有三个子窗口，这些窗口的WindowToken都是一样的。


WindowToken的定义如下

class WindowToken {
   // The window manager!
   final WindowManagerService service;

   // The actual token.
   final IBinder token;

   // The type of window this token is for, as per WindowManager.LayoutParams.
   final int windowType;

   // Set if this token was explicitly added by a client, so should
   // not be removed when all windows are removed.
   final boolean explicit;

   // For printing.
   String stringName;

   // If this is an AppWindowToken, this is non-null.
   AppWindowToken appWindowToken;

   // All of the windows associated with this token.
   final WindowList windows = new WindowList();

   // Is key dispatching paused for this token?
   boolean paused = false;

   // Should this token's windows be hidden?
   boolean hidden;

   // Temporary for finding which tokens no longer have visible windows.
   boolean hasVisible;

   // Set to true when this token is in a pending transaction where it
   // will be shown.
   boolean waitingToShow;

   // Set to true when this token is in a pending transaction where its
   // windows will be put to the bottom of the list.
   boolean sendingToBottom;

   WindowToken(WindowManagerService _service, IBinder _token, int type, boolean _explicit) {
       service = _service;
       token = _token;
       windowType = type;
       explicit = _explicit;
   }

   void removeAllWindows() {
       for (int winNdx = windows.size() - 1; winNdx >= 0; --winNdx) {
           WindowState win = windows.get(winNdx);
           if (DEBUG_WINDOW_MOVEMENT) Slog.w(TAG_WM, "removeAllWindows: removing win=" + win);
           win.mService.removeWindowLocked(win);
       }
       windows.clear();
   }
　　　...
}

简单介绍一下各个成员的意思，实际的Token是WindowToken的Ibinder类型的token成员，windowType表示窗口的类型，explicit表示token创建是通过显式创建的还是通过隐式创建的，为true就是显式创建的。appWindowToken专门为Activity用的，windows这个成员，里面存放的是WindowState，表示WindowToken相同的所有窗口都在一起。hidden表示Activity组件是否是处于不可见状态。

如何向WMS声明一个令牌呢，其实任意一个Binder对象都可以作为令牌。声明令牌是通过WMS的addWindowToken函数，从而获取WMS帮忙添加窗口的许可。

WindowManagerService.java

　  final HashMap<IBinder, WindowToken> mTokenMap = new HashMap<>();

 　@Override
   public void addWindowToken(IBinder token, int type) {
       if (!checkCallingPermission(android.Manifest.permission.MANAGE_APP_TOKENS,
               "addWindowToken()")) {
           throw new SecurityException("Requires MANAGE_APP_TOKENS permission");
       }

       synchronized(mWindowMap) {
           WindowToken wtoken = mTokenMap.get(token);
           if (wtoken != null) {
               Slog.w(TAG_WM, "Attempted to add existing input method token: " + token);
               return;
           }
           wtoken = new WindowToken(this, token, type, true);
           mTokenMap.put(token, wtoken);
           if (type == TYPE_WALLPAPER) {
               mWallpaperControllerLocked.addWallpaperToken(wtoken);
           }
       }
   }

声明WindowToken需要android.Manifest.permission.MANAGE_APP_TOKENS权限，然后进入同步代码块中，先尝试从mTokenMap中取WindowToken，如果没有，就创建WindowToken，并把它放到mTokenMap这个表中，对于墙纸类型的窗口，需要单独处理，调用mWallpaperControllerLocked.addWallpaperToken(wtoken)，将WindowToken加到mWallpaperTokens表中。外部要添加窗口，首先调用WMS的addWindowToken方法申请令牌(WindowToken)。现在看下Activity中添加一个窗口(Dialog)令牌是怎么样的。 Activity的创建是由SystemServer进程的ActivityStackSupervisor的realStartActivityLocked方法调用scheduleLaunchActivity方法发起的。其中的参数r.appToken就是添加窗口所需要的令牌。

final boolean realStartActivityLocked(ActivityRecord r, ProcessRecord app,
           boolean andResume, boolean checkConfig) throws RemoteException {
   ...
   app.thread.scheduleLaunchActivity(new Intent(r.intent), r.appToken,
                   System.identityHashCode(r), r.info, new Configuration(mService.mConfiguration),
                   new Configuration(task.mOverrideConfig), r.compat, r.launchedFromPackage,
                   task.voiceInteractor, app.repProcState, r.icicle, r.persistentState, results,
                   newIntents, !andResume, mService.isNextTransitionForward(), profilerInfo);
       ....
｝

appToken是在ActivityRecord的构造函数中初始化的。

  appToken = new Token(this, service);

Token的定义

static class Token extends IApplicationToken.Stub {
       private final WeakReference<ActivityRecord> weakActivity;
       private final ActivityManagerService mService;

       Token(ActivityRecord activity, ActivityManagerService service) {
           weakActivity = new WeakReference<>(activity);
           mService = service;
       }
　　　　　　　　//窗口绘制完成的时候调用
       @Override
       public void windowsDrawn() {
           synchronized (mService) {
               ActivityRecord r = tokenToActivityRecordLocked(this);
               if (r != null) {
                   r.windowsDrawnLocked();
               }
           }
       }

　　　　　　　 //窗口可见的时候调用
       @Override
       public void windowsVisible() {
           synchronized (mService) {
               ActivityRecord r = tokenToActivityRecordLocked(this);
               if (r != null) {
                   r.windowsVisibleLocked();
               }
           }
       }
       //窗口不可见的时候调用
       @Override
       public void windowsGone() {
           synchronized (mService) {
               ActivityRecord r = tokenToActivityRecordLocked(this);
               if (r != null) {
                   if (DEBUG_SWITCH) Log.v(TAG_SWITCH, "windowsGone(): " + r);
                   r.nowVisible = false;
                   return;
               }
           }
       }

       //取出一个Activity
       private static final ActivityRecord tokenToActivityRecordLocked(Token token) {
           if (token == null) {
               return null;
           }
           ActivityRecord r = token.weakActivity.get();
           if (r == null || r.task == null || r.task.stack == null) {
               return null;
           }
           return r;
       }
      ...
   }

当 app.thread.scheduleLaunchActivity执行之后，来到ActivityThread::ApplicationThread

 @Override
       public final void scheduleLaunchActivity(Intent intent, IBinder token, int ident,
               ActivityInfo info, Configuration curConfig, Configuration overrideConfig,
               CompatibilityInfo compatInfo, String referrer, IVoiceInteractor voiceInteractor,
               int procState, Bundle state, PersistableBundle persistentState,
               List<ResultInfo> pendingResults, List<ReferrerIntent> pendingNewIntents,
               boolean notResumed, boolean isForward, ProfilerInfo profilerInfo) {

           updateProcessState(procState, false);

           ActivityClientRecord r = new ActivityClientRecord();

           r.token = token;
          　...
           sendMessage(H.LAUNCH_ACTIVITY, r);
       }

将token赋值给ActivityClientRecord，接下来，应用就会拿着这个token作为令牌去添加窗口(ActivityThread的handleResumeActivity中)，细心的会看到，token和ActivityRecord在数量上是一对一的关系。之后这个Token是怎么传递给WMS的呢？

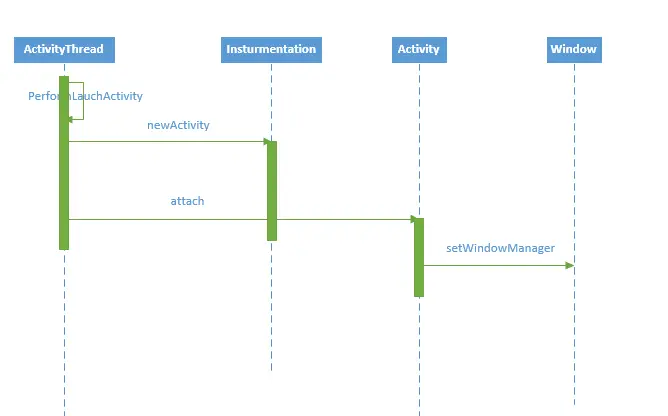

在Activity被创建出来之后，会调用Activity的attach方法，attach方法将token传给了Activity，Activity调用Window的setWindowManager方法，将token传给了Window，保存在Window的IBinder类型的成员变量mAppToken中。

![Uploading image_126547.png . . .]

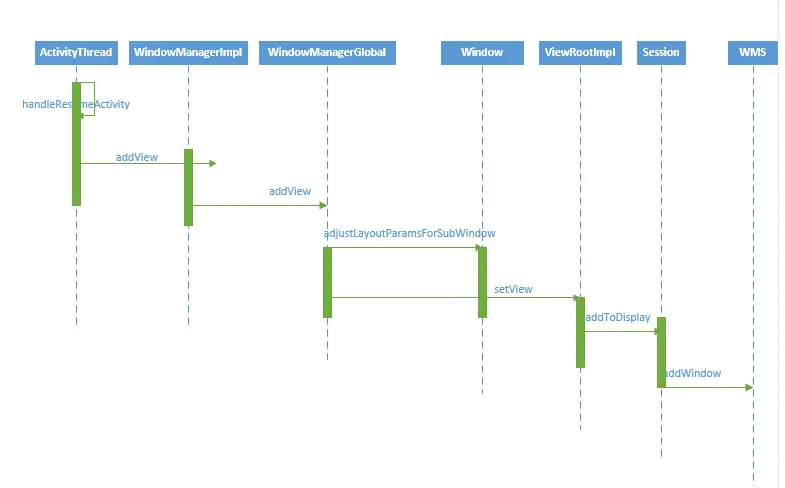

之后ActivityThread发起addView，调用到了Window的adjustLayoutParamsForSubWindow方法，这个方法就将Window中mAppToken赋值给传进来的参数wp,之后WindowManagerGlobal调用ViewRootImpl的setView将参数wparams中的token传给WMS。

 public int addWindow(Session session, IWindow client, int seq,
           WindowManager.LayoutParams attrs, int viewVisibility, int displayId,
           Rect outContentInsets, Rect outStableInsets, Rect outOutsets,
           InputChannel outInputChannel) {
     　　   WindowToken token = mTokenMap.get(attrs.token);
           AppWindowToken atoken = null;
           if (token == null) {
              　...
               token = new WindowToken(this, attrs.token, -1, false);
               addToken = true;
           }

}

总结：WindowToken对于客户端来说只是一个令牌，一个可以添加窗口的许可，WindowToken对于WMS来说，是一个WindowToken的实例对象，存储在mTokenMap中。WindowToken将同一个应用组件(Activity,InputMethod,Wallpaper,Dream)的窗口组织在一起。看完WindowToken的添加，你们可以分析一下AppWindowToken是怎么添加的。

2.３、WindowState的作用

WindowState用于窗口管理，这个是WMS中事实的窗口，包含了一个窗口的所有的属性，WindowState对象都存放在mWindowMap里面，，mWindowMap是所有窗口的一个全集，如果梳理WindowState的一些增加、移动和删除等操作，会更加理解这个类。前面也接触了一点，WindowState的构造函数会根据用户传进来的Window Type计算出窗口的mBaseLayer，mSubLayer和mLastLayer值，分别对应于主窗口，主窗口上弹出的子窗口（如输入法），以及动画时分别对应的ZOrder值。WindowState 构造函数中还会生成IWindowId.Stub 对象和DeathRecipient对象来分别监听Focus和窗口死亡的信息，生成一个WindowStateAnimator 负责整个Window的动画，并在内部将windowToken, appWindowToken等关联起来。WindowState的属性很多，看看它的构造函数。

WindowState.java

final class WindowState implements WindowManagerPolicy.WindowState {

  WindowState(WindowManagerService service, Session s, IWindow c, WindowToken token,
          WindowState attachedWindow, int appOp, int seq, WindowManager.LayoutParams a,
          int viewVisibility, final DisplayContent displayContent) {
       mService = service;
       mSession = s;
       mClient = c;
       mAppOp = appOp;
       mToken = token;
       mOwnerUid = s.mUid;
       mWindowId = new IWindowId.Stub() {
         ....
       };
       mAttrs.copyFrom(a);
       mViewVisibility = viewVisibility;
       mDisplayContent = displayContent;
       mPolicy = mService.mPolicy;
       mContext = mService.mContext;
       DeathRecipient deathRecipient = new DeathRecipient();
       mSeq = seq;
       mEnforceSizeCompat = (mAttrs.privateFlags & PRIVATE_FLAG_COMPATIBLE_WINDOW) != 0;
       if (WindowManagerService.localLOGV) Slog.v(
           TAG, "Window " + this + " client=" + c.asBinder()
           + " token=" + token + " (" + mAttrs.token + ")" + " params=" + a);
       try {
           c.asBinder().linkToDeath(deathRecipient, 0);
       } catch (RemoteException e) {
           mDeathRecipient = null;
           mAttachedWindow = null;
           mLayoutAttached = false;
           mIsImWindow = false;
           mIsWallpaper = false;
           mIsFloatingLayer = false;
           mBaseLayer = 0;
           mSubLayer = 0;
           mInputWindowHandle = null;
           mWinAnimator = null;
           return;
       }
       mDeathRecipient = deathRecipient;

       WindowState appWin = this;
       while (appWin.isChildWindow()) {
           appWin = appWin.mAttachedWindow;
       }
       WindowToken appToken = appWin.mToken;
       while (appToken.appWindowToken == null) {
           WindowToken parent = mService.mTokenMap.get(appToken.token);
           if (parent == null || appToken == parent) {
               break;
           }
           appToken = parent;
       }
       mRootToken = appToken;
       ....
       mWinAnimator = new WindowStateAnimator(this);
       mWinAnimator.mAlpha = a.alpha;

       mRequestedWidth = 0;
       mRequestedHeight = 0;
       mLastRequestedWidth = 0;
       mLastRequestedHeight = 0;
       mXOffset = 0;
       mYOffset = 0;
       mLayer = 0;
       mInputWindowHandle = new InputWindowHandle(
               mAppToken != null ? mAppToken.mInputApplicationHandle : null, this,
               displayContent.getDisplayId());
   }

}

解释一下各个变量的意思，老罗总结的详细，下面解释摘自老罗的博客。

• mSession：指向一个类型为Session的Binder本地对象，使用参数s来初始化，表示当前所创建的WindowState对象是属于哪一个应用程序进程的,Session是进程唯一的。

• mClient：指向一个实现了IWindow接口的Binder代理对象，它引用了运行在应用程序进程这一侧的一个类型为W的Binder本地对象，使用参数c来初始化，通过它可以与运行在应用程序进程这一侧的Activity组件进行通信。

• mToken：指向一个WindowToken对象，使用参数token来初始化，通过它就可以知道唯一地标识一个窗口。

• mAttrs：指向一个WindowManager.LayoutParams对象，使用参数a来初始化，通过它就可以知道当前当前所创建的WindowState对象所描述的窗口的布局参数。

• mViewVisibility：这是一个整型变量，使用参数viewVisibility来初始化，表示当前所创建的WindowState对象所描述的窗口视图的可见性。

• mAlpha：这是一个浮点数，使用参数a所描述的一WindowManager.LayoutParams对象的成员变量alpha来初始化，表示当前所创建的WindowState对象所描述的窗口的Alpha通道。

• mLayer，mBaseLayer和mSubLayer上面已经说过

• mAttachedWindow：指向一个WindowState对象，用来描述一个子窗口的父窗口。

• mLayoutAttached：这是一个布尔变量，用来描述一个子窗口的视图是否是嵌入在父窗口的视图里面的。对于非子窗口来说，这个值固定为false；对于子窗口来说，这个值只有子窗口的类型是非对话框时，它的值才会等于true，否则都等于false。

• mIsImWindow：这是一个布尔变量，表示当前所创建的WindowState对象所描述的窗口是否是一个输入法窗口或者一个输入法对话框。

• mIsWallpaper ：这是一个布尔变量，表示当前所创建的WindowState对象所描述的窗口是否是一个壁纸窗口。

• mSurface：指向一个mSurface对象，用来描述窗口的绘图表面。

• mRequestedWidth：这是一个整型变量，用来描述应用程序进程所请求的窗口宽度。

• mRequestedHeight：这是一个整型变量，用来描述应用程序进程所请求的窗口高度。

• mLastRequestedWidth：这是一个整型变量，用来描述应用程序进程上一次所请求的窗口宽度。

• mLastRequestedHeight：这是一个整型变量，用来描述应用程序进程上一次所请求的窗口高度。

• mXOffset：这是一个整型变量，用来描述壁纸窗口相对屏幕在X轴上的偏移量，对其它类型的窗口为说，这个值等于0。

• mYOffset：这是一个整型变量，用来描述壁纸窗口相对屏幕在Y轴上的偏移量，对其它类型的窗口为说，这个值等于0。

• mAnimLayer：这是一个整型变量，用来描述窗口的Z轴位置值，它的值可能等于mLayer的值

• mLastLayer：这是一个整型变量，用描述窗口上一次所使用的mAnimLayer的值

2.4、WMS中的集合解释

• 保存所有的Session，上面说过 final ArraySet<Session> mSessions = new ArraySet<>();

• 保存WindowState，给出一个键，能够快速找出对应的窗口 final HashMap<IBinder, WindowState> mWindowMap = new HashMap<>();

• 保存WindowToken final HashMap<IBinder, WindowToken> mTokenMap = new HashMap<>();

• 保存已经完成启动的应用。 final ArrayList<AppWindowToken> mFinishedStarting = new ArrayList<>();

• 保存尺寸正在改变的窗口，当改变完成后，需要通知应用。 final ArrayList<WindowState> mResizingWindows = new ArrayList<>();

• 保存动画结束的窗口 final ArrayList<WindowState> mPendingRemove = new ArrayList<>();

• 保存需要释放Surface的窗口。 final ArrayList<WindowState> mDestroySurface = new ArrayList<>();

• 保存需要强行关闭的窗口，以释放内存。 final ArrayList<WindowState> mForceRemoves = new ArrayList<>();

• 保存失去焦点的窗口，等待获得焦点的窗口进行显示 ArrayList<WindowState> mLosingFocus = new ArrayList<>();

• 保存等待绘制的窗口 ArrayList<WindowState> mWaitingForDrawn = new ArrayList<>();

好了，与WMS相关的难以理解的数据结构都写在这个，后面遇到重要的数据结构，比如PhoneWindowManager是窗口策略类，继承了WindowManagerPolicy，主要进行窗口大小计算，DisplayContent等，再在到这补充，下一篇写WMS的布局系统，计算与管理窗口的位置、层次。
