写自定义view,怎么能没有自己写的loading框了,今天给大家送上一个loading框,前期losing框是很简单的效果,三个状态:loading、success、error,不逼逼了,先上给糙一点的效果GIF,回头继续完善。

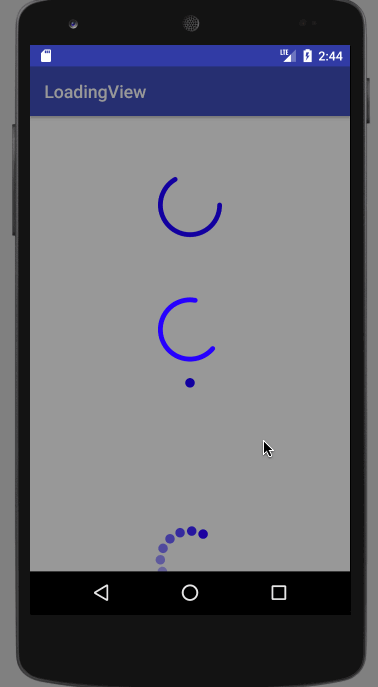

糙一点的loading框效果看完了,接下来说一下实现过程,采用WindowManager将losing框的view置于显示view的上层,起初上来是loading转圈状态,根据加载返回的结构设置成功或者失败。
loading状态
ValueAnimator实现AnimatorUpdateListener、AnimatorListener监听方法,AnimatorUpdateListener中接受valueAnimator.getAnimatedValue();(不断回调的在0-1这个范围内,经过插值器插值之后的返回值),然后去画圈圈
这里画的是一个通过改变不同起始角度画给一个240度的圆弧,以此达到loading效果
mPath = new Path();
loadingrectF = new RectF(-100, -100, 100, 100);
mPath.addArc(loadingrectF, mAnimatorValue * 360, 240);
canvas.drawPath(mPath, mPaint);
canvas.drawColor(Color.parseColor("#33000000"));
mAnimatorValue值的变化是AnimatorUpdateListener函数里面回调的值,然后通知重绘
loadingvalueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator valueAnimator) {
// 不断回调的在0-1这个范围内,经过插值器插值之后的返回值
mAnimatorValue = (float) valueAnimator.getAnimatedValue();
//重绘
invalidate();
}
});
为了保证转了一圈过后继续转,这里引进Handler,在AnimatorListener的结束方法中进行通知动画继续
loadingvalueAnimator.addListener(new Animator.AnimatorListener() {
@Override
public void onAnimationStart(Animator animator) {
}
@Override
public void onAnimationEnd(Animator animator) {
// getHandle发消息通知动画状态更新
mAnimatorHandler.sendEmptyMessage(0);
}
@Override
public void onAnimationCancel(Animator animator) {
}
@Override
public void onAnimationRepeat(Animator animator) {
}
});
附上Handler相关代码
mAnimatorHandler = new Handler() {
@Override
public void handleMessage(Message msg) {
super.handleMessage(msg);
switch (mcurrentState) {
case LODING:
//保持loading时一直执行动画
loadingvalueAnimator.start();
break;
case SUCCES:
break;
case ERROR:
break;
default:
break;
}
}
};
到此为止,loading就能一直转了,接下来就是success、error两个状态了的讲解了
success状态
成功状态时,loading消失,显示成功的相关提醒(原谅我是一个程序员,做的loading不好看,准备后期功能完善后,会把loading、success、error状态的显示弄的像UI设计的一样),废话不多说了,该上菜了
/**
* 成功
*/
public void setSuccess() {
loadingvalueAnimator.removeAllListeners();
errorvalueAnimator.removeAllListeners();
addSuccesLoadingListener();
successvalueAnimator.start();
}
移除掉其他ValueAnimator对应的监听方法,为success加上ValueAnimator的监听方法,这里就是显示一下success状态的文案,保持500ms,然后显示(这一块可以改成其他动画酷炫效果)
successvalueAnimator.addListener(new Animator.AnimatorListener() {
@Override
public void onAnimationStart(Animator animator) {
//动画开始,去绘制success的文案
mcurrentState = State.SUCCES;
invalidate();
}
@Override
public void onAnimationEnd(Animator animator) {
//动画结束,隐藏状态
LoadingView.this.setVisibility(GONE);
}
@Override
public void onAnimationCancel(Animator animator) {
}
@Override
public void onAnimationRepeat(Animator animator) {
}
});
error状态
和success状态同理,只是文案不一样
代码中使用
添加到activity开始loading动画,待结果返回时然后设置相关状态显示500ms,然后显示消失,接下来贴出模拟的loading--->success--->dismiss的一个过程
loadingRoundView = new LoadingView(this);
loadingRoundView.addPartentViewStartLoading(MainActivity.this);
mErrorHandler = new Handler() {
@Override
public void handleMessage(Message msg) {
super.handleMessage(msg);
if (error <= 50) {
if (error == 0) {
loadingRoundView.startLoading();
}
error += 1;
mErrorHandler.sendEmptyMessageDelayed(0, 100);
} else {
loadingRoundView.setError();
}
}
};
//
mSuccesHandler = new Handler() {
@Override
public void handleMessage(Message msg) {
super.handleMessage(msg);
if (succes <= 50) {
succes += 1;
mSuccesHandler.sendEmptyMessageDelayed(0, 100);
} else {
loadingRoundView.setSuccess();
mErrorHandler.sendEmptyMessageDelayed(0, 1000);
}
}
};
mSuccesHandler.sendEmptyMessageDelayed(0, 100);
设置loading方式
目前只写了三个loading方式
//loading的类型
private Type mcurrentType = Type.ROUND;
//loading type
public enum Type {
ARC,//传统弧形转圈
CIRCLE,//天女散花
ROUND,//渐变的圆圈旋转
}
然后根据不同的loading方法,ondraw()里面执行的方法也不一样
case LODING:
if (mcurrentType == Type.ARC) {
mPath = new Path();
RectF loadingrectF = new RectF(-radius, -radius, radius, radius);
mPath.addArc(loadingrectF, mAnimatorValue * 360, 240);
canvas.drawPath(mPath, mPaint);
} else if (mcurrentType == Type.CIRCLE) {
mPaint.setStyle(Paint.Style.FILL);
mPath = new Path();
for (int i = 0; i < 10; i++) {
mPath.addCircle(mAnimatorValue * mwidth / 2 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 2 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
mPath.addCircle(mAnimatorValue * mwidth / 3 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 3 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
mPath.addCircle(mAnimatorValue * mwidth / 4 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 4 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
mPath.addCircle(mAnimatorValue * mwidth / 5 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 5 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
mPath.addCircle(mAnimatorValue * mwidth / 6 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 6 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
}
canvas.drawPath(mPath, mPaint);
} else if (mcurrentType == Type.ROUND) {
mPaint.setStyle(Paint.Style.FILL);
Path path = new Path();
path.addCircle(0, 0, radius, Path.Direction.CW); // 添加一个圆形
PathMeasure pathMeasure = new PathMeasure(path, false);
pathMeasure.getPosTan(pathMeasure.getLength() * mAnimatorValue, pos, tan);
// mPath = new Path();
//使用 Math.atan2(tan[1], tan[0]) 将 tan 转化为角(单位为弧度)的时候要注意参数顺序。
float angle = (float) Math.atan2(tan[1], tan[0]);
for (int i = 0; i < roundCount; i++) {
//用path一次性画的,透明度不好设置
// mPath.addCircle((float) (Math.cos(angle + i*0.4) * 100), (float) (Math.sin(angle+ i*0.4) * 100), 16, Path.Direction.CW);
mPaint.setAlpha(onealpha * i);
canvas.drawCircle((float) (Math.cos(angle + i * 0.4) * radius), (float) (Math.sin(angle + i * 0.4) * radius), circleRadius, mPaint);
}
// canvas.drawPath(mPath, circlePaint);
}
break;
附上loadingview完整代码
package com.loadingview;
import android.animation.Animator;
import android.animation.ValueAnimator;
import android.app.Activity;
import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PathMeasure;
import android.graphics.RectF;
import android.os.Handler;
import android.os.Message;
import android.support.annotation.Nullable;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
import android.view.ViewGroup;
import android.widget.FrameLayout;
/**
* Created by wujun on 2017/7/31.
*
* @author madreain
* @desc loading框 目前支持三种状态及三种样式
*/
public class LoadingView extends View {
//屏幕的宽高
int mwidth;
int mheight;
int backgroudColor;
//主
Paint mPaint;
//属性
int mpaintColor;
float mpaintStrokeWidth;
Path mPath;
//转圈的半径
float radius = 100;
//画圆圈的半径
float circleRadius = 16;
//设置转圈的圆点数量
private int roundCount = 10;
//1-255
private int onealpha;
private float[] pos; // 当前点的实际位置
private float[] tan; // 当前点的tangent值,用于计算图片所需旋转的角度
//loading的动效
ValueAnimator loadingvalueAnimator;
//loading 动画数值(用于控制动画状态,因为同一时间内只允许有一种状态出现,具体数值处理取决于当前状态)
private float mAnimatorValue = 0;
//loading 用于控制动画状态转换
private Handler mAnimatorHandler;
State mcurrentState = State.LODING;
//loading状态,loading,成功,失败
private enum State {
LODING,
SUCCES,
ERROR,
}
//成功失败的画笔
Paint textPaint;
int textPaintColor;
float textPaintStrokeWidth;
float textPaintTextSize;
//成功的动效
ValueAnimator successvalueAnimator;
//失败的动效
ValueAnimator errorvalueAnimator;
//loading的类型
private Type mcurrentType = Type.ROUND;
//loading type
public enum Type {
ARC,//传统弧形转圈
CIRCLE,//天女散花
ROUND,//渐变的圆圈旋转
}
public LoadingView(Context context) {
super(context);
initPaint();
initHandler();
initListener();
}
public LoadingView(Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
initTypedArray(context, attrs);
initPaint();
initHandler();
initListener();
}
private void initTypedArray(Context context, AttributeSet attrs) {
TypedArray typedArray = context.obtainStyledAttributes(attrs, R.styleable.LoadingView);
backgroudColor=typedArray.getColor(R.styleable.LoadingView_backgroudColor,Color.parseColor("#66000000"));
mpaintColor = typedArray.getColor(R.styleable.LoadingView_mpaintColor, Color.BLUE);
mpaintStrokeWidth = typedArray.getFloat(R.styleable.LoadingView_mpaintStrokeWidth, 16);
textPaintColor = typedArray.getColor(R.styleable.LoadingView_textPaintColor, Color.BLUE);
textPaintStrokeWidth = typedArray.getFloat(R.styleable.LoadingView_textPaintStrokeWidth, 6);
textPaintTextSize = typedArray.getFloat(R.styleable.LoadingView_textPaintTextSize, 60);
radius = typedArray.getFloat(R.styleable.LoadingView_radius, 100);
circleRadius = typedArray.getFloat(R.styleable.LoadingView_circleRadius, 16);
roundCount = typedArray.getInteger(R.styleable.LoadingView_roundCount, 10);
int type = typedArray.getInt(R.styleable.LoadingView_Type, 0);
if (type == 0) {
mcurrentType = Type.ARC;
} else if (type == 1) {
mcurrentType = Type.CIRCLE;
} else if (type == 2) {
mcurrentType = Type.ROUND;
}
}
public LoadingView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
initTypedArray(context, attrs);
initPaint();
initHandler();
initListener();
}
@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
super.onSizeChanged(w, h, oldw, oldh);
mwidth = w;
mheight = h;
}
private void initPaint() {
mPaint = new Paint();
mPaint.setAntiAlias(true);
mPaint.setColor(mpaintColor);
mPaint.setStrokeCap(Paint.Cap.ROUND);
mPaint.setStrokeWidth(mpaintStrokeWidth);
mPaint.setStyle(Paint.Style.STROKE);
textPaint = new Paint();
textPaint.setAntiAlias(true);
textPaint.setColor(textPaintColor);
textPaint.setStrokeCap(Paint.Cap.ROUND);
textPaint.setStrokeWidth(textPaintStrokeWidth);
textPaint.setStyle(Paint.Style.STROKE);
textPaint.setTextSize(textPaintTextSize);
pos = new float[2];
tan = new float[2];
//计算透明度
onealpha = 255 / roundCount;
}
private void initHandler() {
mAnimatorHandler = new Handler() {
@Override
public void handleMessage(Message msg) {
super.handleMessage(msg);
switch (mcurrentState) {
case LODING:
//保持loading时一直执行动画
loadingvalueAnimator.start();
break;
case SUCCES:
break;
case ERROR:
break;
default:
break;
}
}
};
}
private void initListener() {
// 创建0-1的一个过程,任何复杂的过程都可以采用归一化,然后在addUpdateListener回调里去做自己想要的变化
loadingvalueAnimator = ValueAnimator.ofFloat(0, 1);
// 设置过程的时间为2S
loadingvalueAnimator.setDuration(2000);
successvalueAnimator = ValueAnimator.ofFloat(0, 1);
successvalueAnimator.setDuration(500);
errorvalueAnimator = ValueAnimator.ofFloat(0, 1);
errorvalueAnimator.setDuration(500);
}
private void addLoadingListener() {
loadingvalueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator valueAnimator) {
// 不断回调的在0-1这个范围内,经过插值器插值之后的返回值
mAnimatorValue = (float) valueAnimator.getAnimatedValue();
// 获取当前点坐标封装到mCurrentPosition
// mPathMeasure.getPosTan(mAnimatorValue, mCurrentPosition, null);
//重绘
invalidate();
}
});
loadingvalueAnimator.addListener(new Animator.AnimatorListener() {
@Override
public void onAnimationStart(Animator animator) {
}
@Override
public void onAnimationEnd(Animator animator) {
// getHandle发消息通知动画状态更新
mAnimatorHandler.sendEmptyMessage(0);
}
@Override
public void onAnimationCancel(Animator animator) {
}
@Override
public void onAnimationRepeat(Animator animator) {
}
});
}
private void addSuccesLoadingListener() {
// successvalueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
// @Override
// public void onAnimationUpdate(ValueAnimator valueAnimator) {
//
//
// }
// });
successvalueAnimator.addListener(new Animator.AnimatorListener() {
@Override
public void onAnimationStart(Animator animator) {
mcurrentState = State.SUCCES;
invalidate();
}
@Override
public void onAnimationEnd(Animator animator) {
//动画结束,隐藏状态
LoadingView.this.setVisibility(GONE);
}
@Override
public void onAnimationCancel(Animator animator) {
}
@Override
public void onAnimationRepeat(Animator animator) {
}
});
}
private void addErrorLoadingListener() {
// errorvalueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
// @Override
// public void onAnimationUpdate(ValueAnimator valueAnimator) {
//
//
// }
// });
errorvalueAnimator.addListener(new Animator.AnimatorListener() {
@Override
public void onAnimationStart(Animator animator) {
mcurrentState = State.ERROR;
invalidate();
}
@Override
public void onAnimationEnd(Animator animator) {
//动画结束,隐藏状态
LoadingView.this.setVisibility(GONE);
}
@Override
public void onAnimationCancel(Animator animator) {
}
@Override
public void onAnimationRepeat(Animator animator) {
}
});
}
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
//移到屏幕中间
canvas.translate(mwidth / 2, mheight / 2);
//都添加背景
canvas.drawColor(backgroudColor);
drawLoading(canvas);
}
private void drawLoading(Canvas canvas) {
switch (mcurrentState) {
case LODING:
if (mcurrentType == Type.ARC) {
mPath = new Path();
RectF loadingrectF = new RectF(-radius, -radius, radius, radius);
mPath.addArc(loadingrectF, mAnimatorValue * 360, 240);
canvas.drawPath(mPath, mPaint);
} else if (mcurrentType == Type.CIRCLE) {
mPaint.setStyle(Paint.Style.FILL);
mPath = new Path();
for (int i = 0; i < 10; i++) {
mPath.addCircle(mAnimatorValue * mwidth / 2 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 2 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
mPath.addCircle(mAnimatorValue * mwidth / 3 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 3 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
mPath.addCircle(mAnimatorValue * mwidth / 4 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 4 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
mPath.addCircle(mAnimatorValue * mwidth / 5 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 5 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
mPath.addCircle(mAnimatorValue * mwidth / 6 * (float) Math.cos(30 * i), mAnimatorValue * mwidth / 6 * (float) Math.sin(30 * i), 16, Path.Direction.CW);
}
canvas.drawPath(mPath, mPaint);
} else if (mcurrentType == Type.ROUND) {
mPaint.setStyle(Paint.Style.FILL);
Path path = new Path();
path.addCircle(0, 0, radius, Path.Direction.CW); // 添加一个圆形
PathMeasure pathMeasure = new PathMeasure(path, false);
pathMeasure.getPosTan(pathMeasure.getLength() * mAnimatorValue, pos, tan);
// mPath = new Path();
//使用 Math.atan2(tan[1], tan[0]) 将 tan 转化为角(单位为弧度)的时候要注意参数顺序。
float angle = (float) Math.atan2(tan[1], tan[0]);
for (int i = 0; i < roundCount; i++) {
//用path一次性画的,透明度不好设置
// mPath.addCircle((float) (Math.cos(angle + i*0.4) * 100), (float) (Math.sin(angle+ i*0.4) * 100), 16, Path.Direction.CW);
mPaint.setAlpha(onealpha * i);
canvas.drawCircle((float) (Math.cos(angle + i * 0.4) * radius), (float) (Math.sin(angle + i * 0.4) * radius), circleRadius, mPaint);
}
// canvas.drawPath(mPath, circlePaint);
}
break;
case SUCCES:
canvas.drawCircle(0, 0, radius, textPaint);
canvas.drawLine(-radius / 2, 0, 0, radius / 2, textPaint);
canvas.drawLine(0, radius / 2, radius / 2, -radius / 2, textPaint);
break;
case ERROR:
canvas.drawCircle(0, 0, radius, textPaint);
canvas.drawLine(radius / 2, radius / 2, -radius / 2, -radius / 2, textPaint);
canvas.drawLine(radius / 2, -radius / 2, -radius / 2, radius / 2, textPaint);
break;
default:
break;
}
}
/**
* 添加到activity的上层并执行动画
* @param activity
*
*/
public void addPartentViewStartLoading(Activity activity) {
ViewGroup.LayoutParams layoutParams = new ViewGroup.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT, ViewGroup.LayoutParams.MATCH_PARENT);
//Activity中View布局的最祖宗布局,是一个FrameLayout,叫做DecorView,通过getWindow().getDecorView()可以获取到
FrameLayout view = (FrameLayout) activity.getWindow().getDecorView();
view.addView(this,layoutParams);
startLoading();
}
/**
* 设置loading开始
*/
public void startLoading() {
if (loadingvalueAnimator != null) {
mcurrentState = State.LODING;
addLoadingListener();
successvalueAnimator.removeAllListeners();
errorvalueAnimator.removeAllListeners();
//如果是gone --->VISIBLE
if (this.getVisibility() == GONE) {
this.setVisibility(VISIBLE);
}
loadingvalueAnimator.start();
}
}
/**
* 成功
*/
public void setSuccess() {
loadingvalueAnimator.removeAllListeners();
errorvalueAnimator.removeAllListeners();
addSuccesLoadingListener();
successvalueAnimator.start();
}
/**
* 失败
*/
public void setError() {
loadingvalueAnimator.removeAllListeners();
successvalueAnimator.removeAllListeners();
addErrorLoadingListener();
errorvalueAnimator.start();
}
/**
* 整个事件的消费来保证loading状态不可操作
* @param event
* @return
*/
@Override
public boolean onTouchEvent(MotionEvent event) {
return true;
}
/**
* 设置loading的背景颜色
* @param backgroudColor
*/
public void setBackgroudColor(int backgroudColor) {
this.backgroudColor = backgroudColor;
}
/**
*
* @param mpaintColor
*/
public void setMpaintColor(int mpaintColor) {
this.mpaintColor = mpaintColor;
}
/**
*
* @param mpaintStrokeWidth
*/
public void setMpaintStrokeWidth(float mpaintStrokeWidth) {
this.mpaintStrokeWidth = mpaintStrokeWidth;
}
/**
*
* @param textPaintColor
*/
public void setTextPaintColor(int textPaintColor) {
this.textPaintColor = textPaintColor;
}
/**
*
* @param textPaintStrokeWidth
*/
public void setTextPaintStrokeWidth(float textPaintStrokeWidth) {
this.textPaintStrokeWidth = textPaintStrokeWidth;
}
/**
*
* @param textPaintTextSize
*/
public void setTextPaintTextSize(float textPaintTextSize) {
this.textPaintTextSize = textPaintTextSize;
}
/**
*
* @param radius
*/
public void setRadius(float radius) {
this.radius = radius;
}
/**
*
* @param circleRadius
*/
public void setCircleRadius(float circleRadius) {
this.circleRadius = circleRadius;
}
/**
*
* @param roundCount
*/
public void setRoundCount(int roundCount) {
this.roundCount = roundCount;
}
/**
*
* @param mcurrentType
*/
public void setType(Type mcurrentType){
this.mcurrentType=mcurrentType;
}
}
查看更多精彩请查看个人博客
最后为大家献上自定义view————loading框 github demo,后期会将loading框优化,添加各种样式
