本篇文章已授权微信公众号 guolin_blog （郭霖）独家发布

毫无疑问，RecyclerView 是现在 Android 世界中最重要的系统组件之一，它的出现就是为了高效代替 ListView 和 GridView。当时它的出现解决了我一个大的需求，这个需求就是在电视盒子界面上横向加载应用列表，由于 ListView 没有横向加载的功能，而网络上开源的那些 HorizontalListView 又不满足需求，所以我们只能自定义 ViewGroup 来实现需求，但是回收机制不是很完善，所以性能并不好，所以当 RecyclerView 横空出世时，我第一时间拥抱了它，并推荐 Android 开发小组成员们去了解它。

但后来，我发现 RecyclerView 除了比 ListView 好用外，某些地方它却更复杂了，它将更多的权力交给了开发者自己，比如布局，比如 ITEM 的分割线，比如点击监听等等。但总归它是好东西，所以我们得多花些时间来学习，平常开发我们一般按照 RecyclerView 的基本用法便可以实现绝大多数需求，但是某些场景下却远远不够，比如我们不想局限于 LinearLayoutManager 想自己定义 LayoutManager，我们需要定义时光轴的效果，我们想实现美妙的添加删除动画等等，这些情况下解决问题的话需要我们对 RecyclerView 本身有足够的了解。

今天，这篇文章不讲 RecyclerView 基本的知识和用法，讲它一个有趣的知识点 ItemDecoration。

ItemDecoration

Decoration 的英文意思是装饰物的意思，引申到这里来，肯定也是与 RecyclerView 的界面装饰有关。我们常见的就是分割线了。
我们在使用 ListView 的时候只要在 xml 文件中，使用 android:divider 就可以，但是很遗憾 RecyclerView 却没有相应的控制。

我们新建一个工程，然后在一个页面里面添加一个 RecyclerView。创建相关的 Adapter，加载布局文件，这里布局文件很简单，就是一个 TextView，再之后在 Activity 初始化它。

public class DividerActivity extends AppCompatActivity {
    RecyclerView mRecyclerView;
    List<String> data;
    TestAdapter mAdapter;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_divider);
        mRecyclerView = (RecyclerView) findViewById(R.id.divider_recyclerview);
        initDatas();
        mAdapter = new TestAdapter(data);
        mRecyclerView.setAdapter(mAdapter);
        LinearLayoutManager layoutmanager = new LinearLayoutManager(this);
        layoutmanager.setOrientation(LinearLayoutManager.VERTICAL);
        mRecyclerView.setLayoutManager(layoutmanager);
    }

    private void initDatas() {
        data = new ArrayList<>();
        for (int i = 0; i < 56;i++) {
            data.add(i+" test ");
        }
    }
}

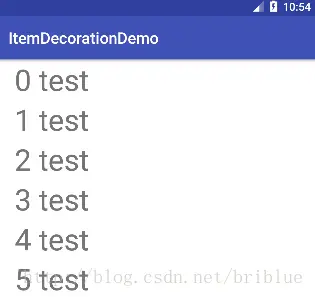

可以看到所有的选项都混在一起，为了美观应该需要 1 px 的分割线，之前我一般在 Item 的布局文件中设置它的 topMargin 或者是 bottomMargin，所以我们可以在相关的 Adapter 中这样修改。

public TestHolder onCreateViewHolder(ViewGroup parent, int viewType) {
        View view = LayoutInflater.from(parent.getContext()).inflate(R.layout.layout_item,parent,false);
        RecyclerView.LayoutParams layoutParams = (RecyclerView.LayoutParams) view.getLayoutParams();
        layoutParams.topMargin = 1;
        view.setLayoutParams(layoutParams);
        TestHolder holder = new TestHolder(view);
        return holder;
}

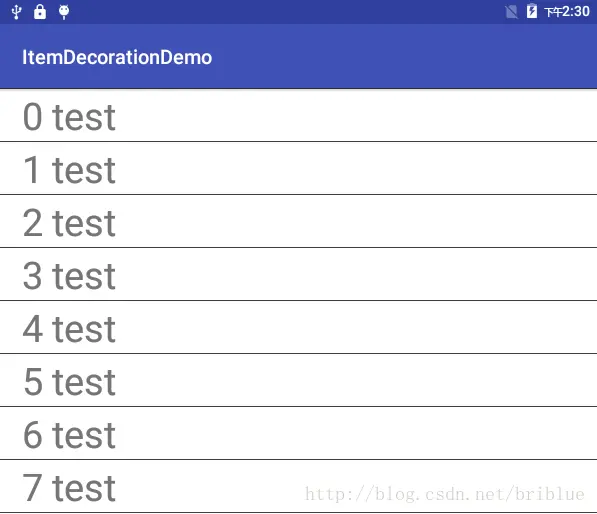

效果如下：

现在我们同样可以通过给 RecyclerView 添加 ItemDecoration 来实现它。

首先，我们需要自定义一个 ItemDecoration，按照目前的需求，我们只需要实现它的一个方法就可以了。

public class TestDividerItemDecoration extends RecyclerView.ItemDecoration {

    @Override
    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
        super.getItemOffsets(outRect, view, parent, state);

//        //如果不是第一个，则设置top的值。
        if (parent.getChildAdapterPosition(view) != 0){
            //这里直接硬编码为1px
            outRect.top = 1;
        }
    }
}

然后在 Activity 中添加它到 RecyclerView 就可以了。

mRecyclerView = (RecyclerView) findViewById(R.id.divider_recyclerview);
initDatas();
mAdapter = new TestAdapter(data);
mRecyclerView.setAdapter(mAdapter);
LinearLayoutManager layoutmanager = new LinearLayoutManager(this);
layoutmanager.setOrientation(LinearLayoutManager.VERTICAL);
mRecyclerView.setLayoutManager(layoutmanager);
mRecyclerView.addItemDecoration(new TestDividerItemDecoration());

效果如图：

getItemOffsets()

我们可以看到自定义的 TestDividerItemDeoration 只实现了一个方法 getItemOffsets()。方法里面有四个参数。

• Rect outRect
• View view
• RecyclerView parent
• RecyclerView.State state

这四个参数分别干什么的呢？我们不妨在 AndroidStudio 中按 Ctrl 键点击方法名，就可以到了它被调用的位置。

Rect getItemDecorInsetsForChild(View child) {
    final LayoutParams lp = (LayoutParams) child.getLayoutParams();
    if (!lp.mInsetsDirty) {
        return lp.mDecorInsets;
    }

    if (mState.isPreLayout() && (lp.isItemChanged() || lp.isViewInvalid())) {
        // changed/invalid items should not be updated until they are rebound.
        return lp.mDecorInsets;
    }
    final Rect insets = lp.mDecorInsets;
    insets.set(0, 0, 0, 0);
    final int decorCount = mItemDecorations.size();
    for (int i = 0; i < decorCount; i++) {
        mTempRect.set(0, 0, 0, 0);
        //在这里被调用
        mItemDecorations.get(i).getItemOffsets(mTempRect, child, this, mState);
        insets.left += mTempRect.left;
        insets.top += mTempRect.top;
        insets.right += mTempRect.right;
        insets.bottom += mTempRect.bottom;
    }
    lp.mInsetsDirty = false;
    return insets;
}

我们注意这一行代码 Java mItemDecorations.get(i).getItemOffsets(mTempRect, child, this, mState); 很容易得知，outRect 是一个全为 0 的 Rect。view 指 RecyclerView 中的 Item。parent 就是 RecyclerView 本身，state 就是一个状态。

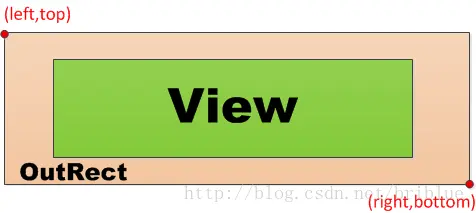

我们可以看下面的这张图。

绿色区域代表 RecyclerView 中的一个 ItemView，而外面橙色区域也就是相应的 outRect，也就是 ItemView 与其它组件的偏移区域，等同于 margin 属性，通过复写 getItemOffsets() 方法，然后指定 outRect 中的 top、left、right、bottom 就可以控制各个方向的间隔了。注意的是这些属性都是偏移量，是指偏移 ItemView 各个方向的数值。在上面的例子中我设置了 outRect.top = 1; 所以每个 ItemView 之间有 1 px 的空隙，而这 1 px 空隙透露了下面背景色，所以看起来就像是分隔线，这实现了简单的分隔线效果，但这种方法分隔线的效果只能取决于背景色，如果我要定制分割线的颜色呢？这个时候就要讲到一个新的方法名 onDraw()。

onDraw()

在 Android 中的每一个 View 中 onDraw() 是很重要的一个方法，用来绘制组件的UI效果，所以在 ItemDecocration 中它自然也是用来绘制外观的。我们来看它的方法声明。
Java public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state);

可以看到它传递了一个 Canvas 参数对象，所以它拥有了绘制的能力。但是怎么绘制呢？

其实它是配合了前面的 getItemOffsets 方法一起使用的，getItemOffsets 撑开了 ItemView 的上下左右间隔区域，而 onDraw 方法通过计算每个 ItemView 的坐标位置与它的 outRect 值来确定它要绘制内容的区间。

假设，我们要设计一个高度为 2 px 的红色分割线，那么我们就需要在每个 ItemView top位置上方画一个 2 px 高度的矩形，然后填充颜色为红色。
需要注意的一点是 getItemOffsets 是针对每一个 ItemView，而 onDraw 方法却是针对 RecyclerView 本身，所以在 onDraw 方法中需要遍历屏幕上可见的 ItemView，分别获取它们的位置信息，然后分别的绘制对应的分割线。

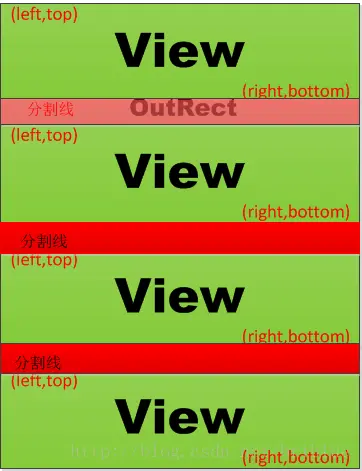

我们看下面的这张示意图

为了便于观察我将第一条分割线的颜色透明化了，我们可以看到每条分割线绘制的区域其实就是 outRect.top 至 ItemView.top 之间的区域，所以我们就需要在当初 getOffsets 方法进行位置偏移时就记录下每个 itemView 向上的间隔距离，之后的逻辑就是遍历屏幕上的 View，然后描绘分割线。

public class ColorDividerItemDecoration extends RecyclerView.ItemDecoration {

    private float mDividerHeight;

    private Paint mPaint;

    public ColorDividerItemDecoration() {
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setColor(Color.RED);
    }

    @Override
    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
        super.getItemOffsets(outRect, view, parent, state);

//        //第一个ItemView不需要在上面绘制分割线
        if (parent.getChildAdapterPosition(view) != 0){
            //这里直接硬编码为1px
            outRect.top = 1;
            mDividerHeight = 1;
        }
    }

    @Override
    public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state) {
        super.onDraw(c, parent, state);

        int childCount = parent.getChildCount();

        for ( int i = 0; i < childCount; i++ ) {
            View view = parent.getChildAt(i);

            int index = parent.getChildAdapterPosition(view);
            //第一个ItemView不需要绘制
            if ( index == 0 ) {
                continue;
            }

            float dividerTop = view.getTop() - mDividerHeight;
            float dividerLeft = parent.getPaddingLeft();
            float dividerBottom = view.getTop();
            float dividerRight = parent.getWidth() - parent.getPaddingRight();

            c.drawRect(dividerLeft,dividerTop,dividerRight,dividerBottom,mPaint);
        }
    }
}

然后我们在 Activity 将 ColorDividerItemDecoration 添加到相应的 RecyclerView 中就可以了。

mRecyclerView.addItemDecoration(new ColorDividerItemDecoration());

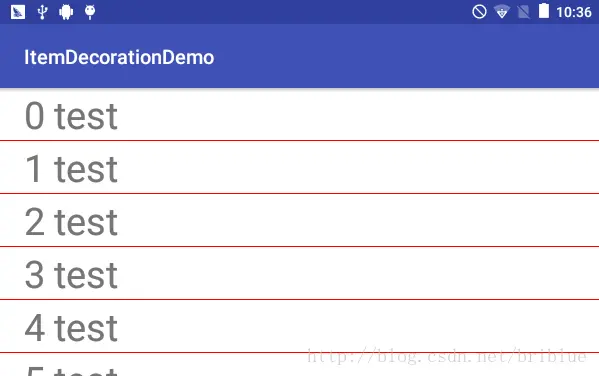

效果如下图：

至此，红色的分割线就搞定了。

但一定要注意的是，onDraw 方法可不只能绘制简单的线条，它可是拥有 Canvas 的，所以画圆、画矩形、画弧形、绘制图片都不在话下。为了提高本篇代码的技术含量，下面我们通过 ItemDecoration 来实现一个时光轴的效果。

通过 ItemDecoration 实现时光轴的效果

编码的开始先做设计，或者说先思考。思考我们要做什么，或者说要怎么做。

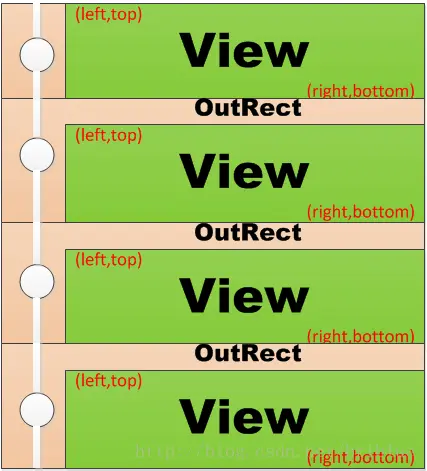

我们可以看到左边白色的图案就大概是我们时光轴要绘制的图形。我们通过 getItemOffsets 方法来对 ItemView 进行 left 和 top 的间距设置。然后确定好轴线的起始坐标，中间轴结点的图形或者是图案。我们可以通过 ItemView 将相应的时光轴片断分解，如下图。

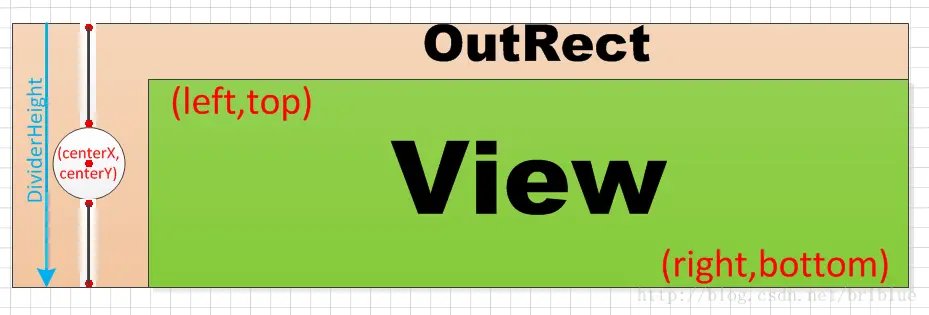

主要是一些参数的确定，例如 DividerHeight，注意这个 DividerHeight 不是指 ItemView 向上的间隔值，而是相应的 ItemDecoration 的高度。中心坐标 （centerX,centerY),还有上下两段轴线的起始坐标。有了这些参数后，我们就能轻松地编码了。

public class TimelineItemDecoration extends RecyclerView.ItemDecoration {


    private Paint mPaint;
    //ItemView左边的间距
    private float mOffsetLeft;
    //ItemView右边的间距
    private float mOffsetTop;
    //时间轴结点的半径
    private float mNodeRadius;

    public TimelineItemDecoration(Context context) {
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setColor(Color.RED);

        mOffsetLeft = context.getResources().getDimension(R.dimen.timeline_item_offset_left);
        mNodeRadius = context.getResources().getDimension(R.dimen.timeline_item_node_radius);
    }

    @Override
    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
        super.getItemOffsets(outRect, view, parent, state);

//        //第一个ItemView不需要在上面绘制分割线
        if (parent.getChildAdapterPosition(view) != 0){
            //这里直接硬编码为1px
            outRect.top = 1;
            mOffsetTop = 1;
        }

        outRect.left = (int) mOffsetLeft;
    }

    @Override
    public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state) {
        super.onDraw(c, parent, state);

        int childCount = parent.getChildCount();

        for ( int i = 0; i < childCount; i++ ) {
            View view = parent.getChildAt(i);

            int index = parent.getChildAdapterPosition(view);

            float dividerTop = view.getTop() - mOffsetTop;
            //第一个ItemView 没有向上方向的间隔
            if ( index == 0 ) {
                dividerTop = view.getTop();
            }

            float dividerLeft = parent.getPaddingLeft();
            float dividerBottom = view.getBottom();
            float dividerRight = parent.getWidth() - parent.getPaddingRight();

            float centerX = dividerLeft + mOffsetLeft / 2;
            float centerY = dividerTop + (dividerBottom - dividerTop) / 2;

            float upLineTopX = centerX;
            float upLineTopY = dividerTop;
            float upLineBottomX = centerX;
            float upLineBottomY = centerY - mNodeRadius;

            //绘制上半部轴线
            c.drawLine(upLineTopX,upLineTopY,upLineBottomX,upLineBottomY,mPaint);

            //绘制时间轴结点
            c.drawCircle(centerX,centerY,mNodeRadius,mPaint);

            float downLineTopX = centerX;
            float downLineTopY = centerY + mNodeRadius;
            float downLineBottomX = centerX;
            float downLineBottomY = dividerBottom;

            //绘制上半部轴线
            c.drawLine(downLineTopX,downLineTopY,downLineBottomX,downLineBottomY,mPaint);
        }
    }
}

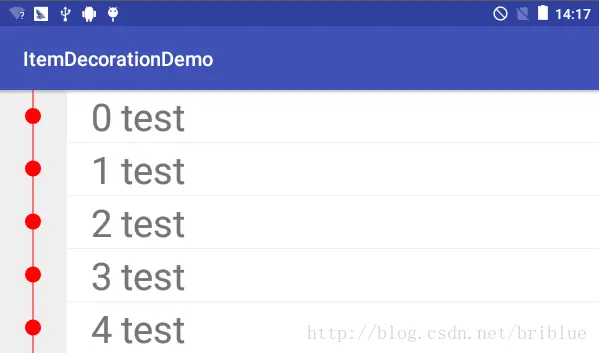

然后效果如下图：

感觉不怎么美观，我们尝试将结点的实心圆改成空心圆。

//绘制时间轴结点
mPaint.setStyle(Paint.Style.STROKE);
c.drawCircle(centerX,centerY,mNodeRadius,mPaint);
mPaint.setStyle(Paint.Style.FILL_AND_STROKE);

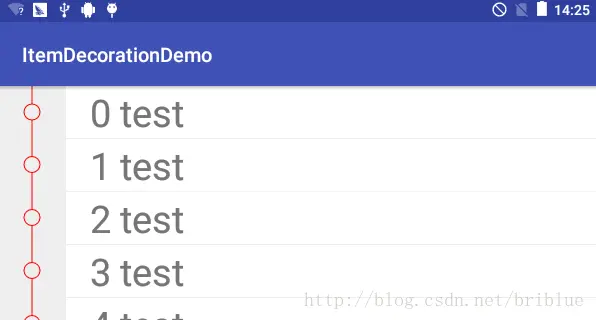

效果如下：

感觉美观了许多。

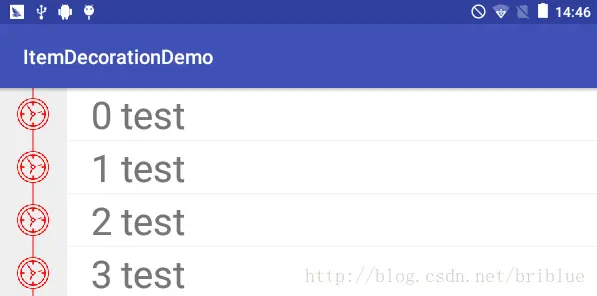

同时，我们可以将轴结点用图标代替圆或者圆圈。

上面的图标感觉更好看了。

需要注意的是 onDraw 方法，ItemDecoration 是在 ItemView 的下方绘制的，也就是 ItemView 可能会覆盖 ItemDecoration 的内容。我们可以验证一下，在时间轴与 ItemView 的边界画一个完整的圆，观察它的效果。

     mPaint.setStyle(Paint.Style.STROKE);
    c.drawCircle(view.getLeft(),centerY,mNodeRadius,mPaint);

    mPaint.setStyle(Paint.Style.FILL_AND_STROKE);

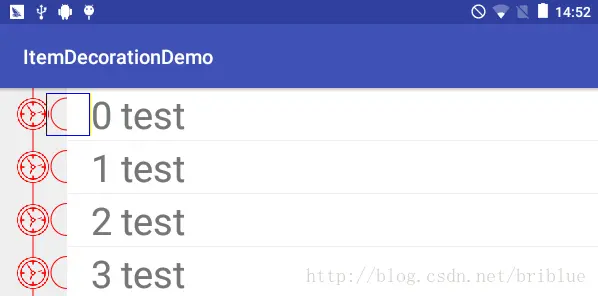

可以看到，在重合的地方，圆圈确实被 ItemView 内容覆盖了。

大家可能会想到，ItemDecoration 内容能不能覆盖在 ItemView 内容之上呢？

答案是肯定的，但不是在 onDraw() 方法实现，而是另外一个方法 onDrawOver()。

onDrawOver 和角标。

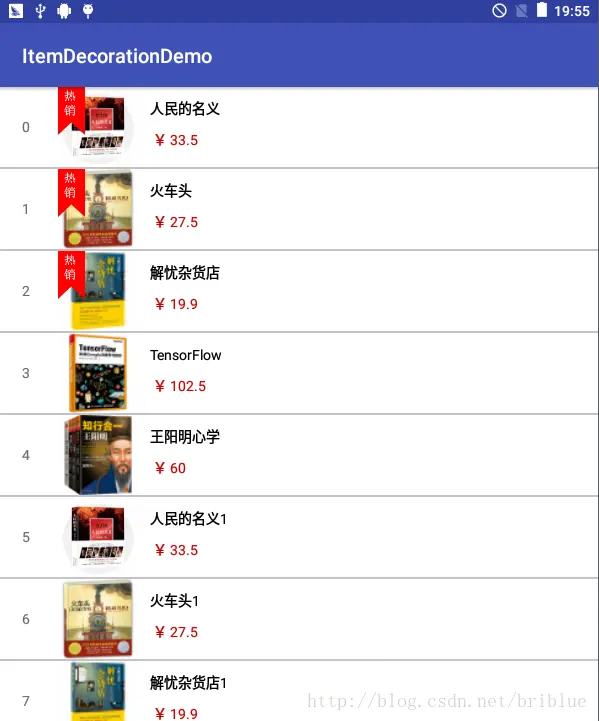

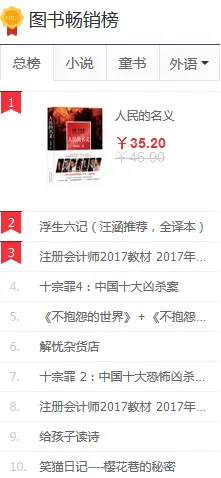

现实中的APP或者网站经常有一些排行榜比如下面：

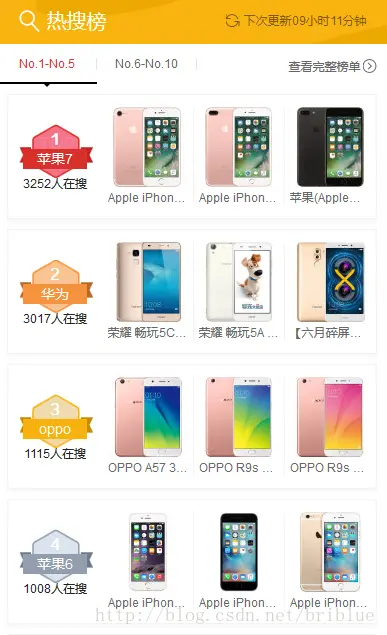

或者这样。

这些角标都是绘制在 ItemView 之上的，现在有了 ItemDecoration 我们也可以轻松而优雅地实现它。

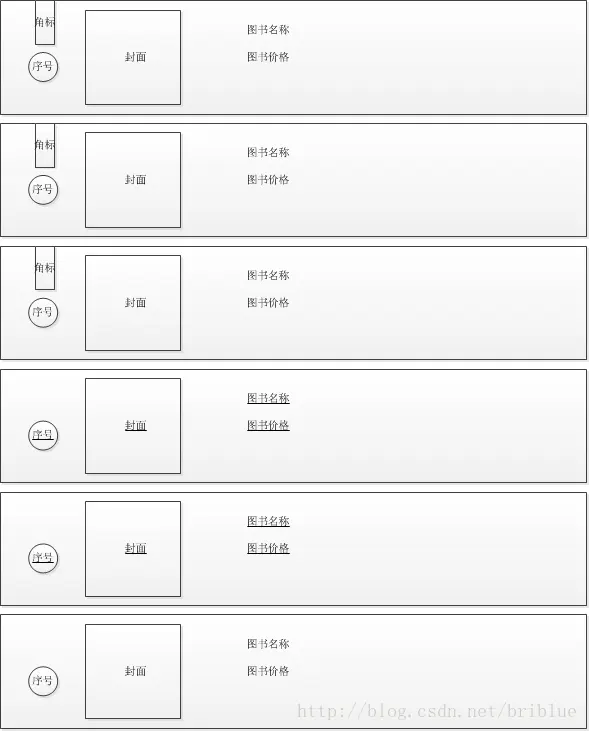

比如我们要实现一个图书销量排行榜。我们有大概的草图。

然后我们就可以编码了。 布局文件：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent" android:layout_height="wrap_content"
    android:background="@android:color/white">

    <TextView
        android:id="@+id/tv_rank_oder"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:layout_alignParentLeft="true"
        android:layout_marginLeft="24dp"
        android:gravity="center"
        android:textColor="#6c6c6c"/>

    <ImageView
        android:id="@+id/iv_cover"
        android:layout_width="80dp"
        android:layout_height="80dp"
        android:layout_centerVertical="true"
        android:layout_marginLeft="60dp"/>

    <TextView
        android:id="@+id/tv_title"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_toRightOf="@id/iv_cover"
        android:layout_marginLeft="12dp"
        android:layout_marginTop="12dp"
        android:textColor="@android:color/black"/>
    <TextView
        android:id="@+id/tv_price"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_toRightOf="@id/iv_cover"
        android:layout_below="@id/tv_title"
        android:layout_marginLeft="12dp"
        android:layout_marginTop="12dp"
        android:textColor="@android:color/holo_red_dark"/>
</RelativeLayout>

相应的 Adapter 代码：

public class BookRankAdapter extends RecyclerView.Adapter<BookRankAdapter.TestHolder> {

    List<String> data;
    int[] mIconResouces;
    public BookRankAdapter(List<String> data,int[] ids) {
        this.data = data;
        this.mIconResouces = ids;
    }

    public void setData(List<String> data,int[] ids) {
        this.data = data;
        mIconResouces = ids;
        notifyDataSetChanged();
    }

    @Override
    public TestHolder onCreateViewHolder(ViewGroup parent, int viewType) {
        View view = LayoutInflater.from(parent.getContext()).inflate(R.layout.layout_ranklist_item,parent,false);
        TestHolder holder = new TestHolder(view);
        return holder;
    }

    @Override
    public void onBindViewHolder(TestHolder holder, int position) {
        if (data != null && data.size() > 0 ) {
            String text = data.get(position);

            String[] infos = text.split("-");
            holder.tvOrder.setText(position+"");
            holder.tvTitle.setText(infos[0]);
            holder.tvPrice.setText(infos[1]);

            holder.ivCover.setImageResource(mIconResouces[position]);
        }
    }


    @Override
    public int getItemCount() {
        return data == null ? 0 : data.size();
    }

    static class TestHolder extends  RecyclerView.ViewHolder{
        public TextView tvOrder;
        public TextView tvTitle;
        public TextView tvPrice;
        public ImageView ivCover;
        public TestHolder(View itemView) {
            super(itemView);

            tvOrder = (TextView) itemView.findViewById(R.id.tv_rank_oder);
            tvTitle = (TextView) itemView.findViewById(R.id.tv_title);
            tvPrice = (TextView) itemView.findViewById(R.id.tv_price);
            ivCover = (ImageView) itemView.findViewById(R.id.iv_cover);

        }

    }
}

自定义 FlagItemDecoration

public class FlagItemDecoration extends RecyclerView.ItemDecoration {
    private Paint mPaint;
    private Bitmap mIcon;
    private float mFlagLeft;

    public FlagItemDecoration(Context context) {
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setColor(Color.RED);


        mIcon = BitmapFactory.decodeResource(context.getResources(),R.drawable.hotsale);
        mFlagLeft = context.getResources().getDimension(R.dimen.flag_left);
    }

    @Override
    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
      //  super.getItemOffsets(outRect, view, parent, state);

        //第一个ItemView不需要在上面绘制分割线
        if (parent.getChildAdapterPosition(view) == 0){
            outRect.top = 0;
        } else {
            outRect.top = 2;
        }

    }

    @Override
    public void onDrawOver(Canvas c, RecyclerView parent, RecyclerView.State state) {
        super.onDrawOver(c, parent, state);

        int childCount = parent.getChildCount();

        for ( int i = 0; i < childCount; i++ ) {
            View view = parent.getChildAt(i);
            int index = parent.getChildAdapterPosition(view);
            float top = view.getTop();
            if ( index < 3 ) {
                c.drawBitmap(mIcon,mFlagLeft,top,mPaint);
            }

        }
    }
}

然后在 Activity 进行相应的数据处理，这里的数据都是为了测试用的，所以比较随意。

public class BookRankActivity extends AppCompatActivity {
    RecyclerView mRecyclerView;
    List<String> data;
    BookRankAdapter mAdapter;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_bookrank);
        mRecyclerView = (RecyclerView) findViewById(R.id.bookrank_recyclerview);


        initDatas();
        int resouces[] = new int[] {R.drawable.book_renmin,R.drawable.book_huochetou,
            R.drawable.book_jieyouzahuodian,R.drawable.book_tensoflow,R.drawable.book_wangyangming
            ,R.drawable.book_renmin,R.drawable.book_huochetou,
                R.drawable.book_jieyouzahuodian,R.drawable.book_tensoflow,R.drawable.book_wangyangming
            ,R.drawable.book_renmin,R.drawable.book_huochetou,
                R.drawable.book_jieyouzahuodian,R.drawable.book_tensoflow,R.drawable.book_wangyangming
        };
        mAdapter = new BookRankAdapter(data,resouces);
        mRecyclerView.setAdapter(mAdapter);
        LinearLayoutManager layoutmanager = new LinearLayoutManager(this);
        layoutmanager.setOrientation(LinearLayoutManager.VERTICAL);
        mRecyclerView.setLayoutManager(layoutmanager);
        mRecyclerView.addItemDecoration(new FlagItemDecoration(this));
    }

    private void initDatas() {
        data = new ArrayList<>();
        data.add("人民的名义- ￥ 33.5");
        data.add("火车头 - ￥ 27.5");
        data.add("解忧杂货店- ￥ 19.9");
        data.add("TensorFlow - ￥ 102.5");
        data.add("王阳明心学 - ￥ 60");

        data.add("人民的名义1- ￥ 33.5");
        data.add("火车头1 - ￥ 27.5");
        data.add("解忧杂货店1- ￥ 19.9");
        data.add("TensorFlow1 - ￥ 102.5");
        data.add("王阳明心学1 - ￥ 60");

        data.add("人民的名义2 - ￥ 33.5");
        data.add("火车头2 - ￥ 27.5");
        data.add("解忧杂货店2- ￥ 19.9");
        data.add("TensorFlow2 - ￥ 102.5");
        data.add("王阳明心学2 - ￥ 60");
    }
}

最终效果如下图：

有人在想，通过 ItemView 中的布局文件不就可以完成这样的操作吗？是的，确实是可以的，将 Flag 角标定义在每一个 ItemView 布局文件中，然后在 Adapter 的 onBindViewHolder 方法中根据 postion 的值来决定是否加载角标。

但是这里是为了说明 ItemDecoration 中的 onDrawOver 方法，为了说明它确实能让 ItemDecoration 图像绘制在 ItemView 内容之上。事实上，ItemDecoration 的妙处还有好多好多。

总结

自定义一个 ItemDecoration 通常要根据需要，复写它的 3 个方法。
* getItemOffsets 撑开 ItemView 上、下、左、右四个方向的空间
* onDraw 在 ItemView 内容之下绘制图形
* onDrawOver 在 ItemView 内容之上绘制图形。

提醒

由于文章篇幅，ItemDecoration 最让我兴奋的内容我需要另写一篇文章，那就是通过 ItemDecoration 自定义 RecyclerView 中的头部或者是粘性头部。相信大家对头部这个概念比较了解，现在通过 ItemDecoration 就可以优雅地实现它，记住优雅两个字，条条大路通罗马，但是有人就优雅、有人就显得手忙脚乱。所以，我将文章标题定了一个词，叫小甜点，吃了让人舒心，ItemDecoration 用了也让人舒心。

好了，文章就到这里结束。

完整源码地址

github地址

更有意思的内容请看这篇《RecyclerView探索之通过ItemDecoration实现StickyHeader效果》
