Android 自定义 View 之实现一个多功能的 IndicatorView

Indicator (指示器) 可能大家都见的比较多了，在一个APP中，有很多场景都会用到Indicator，比如第一次安装APP 时的引导页，首页上面的广告Banner ，又或者是Tab下面的Indicator。Indicator 一般配合ViewPager 使用，它能很直观的反应出ViewPager 中一共有多少页，当前选中的是哪一页，用户能够很容易的看出是否还可以滑动，用户体验较好。那么本篇文章就讲一下如何通过自定义View来实现一个漂亮简洁的IndicatorView。

Indicator的展示形式

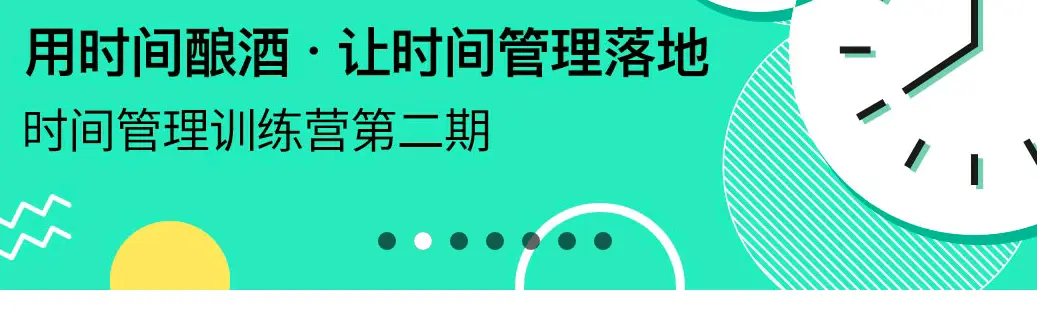

我们使用Indicator时,常见的有三种形式，第一种是根据ViewPager 的总页数展示一排小圆点，选中和未选中分别标为不同的颜色。这也是普遍的使用Indicator的效果，效果如下：

第二种形式是根据ViewPager 的总页数展示一排圆点，并且用数字标出其顺序（1，2，3，4 ...），大概效果如下：

第三种形式和第二种形式差不多，同样根据ViewPager总页数展示一片圆点，但是用字母标出顺序(A,B,C,D ....), 比如：魅族手机屏幕的切换的Indicator。效果如下：

本篇文章就通过自定义View来实现这三种IndicatorView。

通过自定义View 实现多功能的CircleIndicatorView

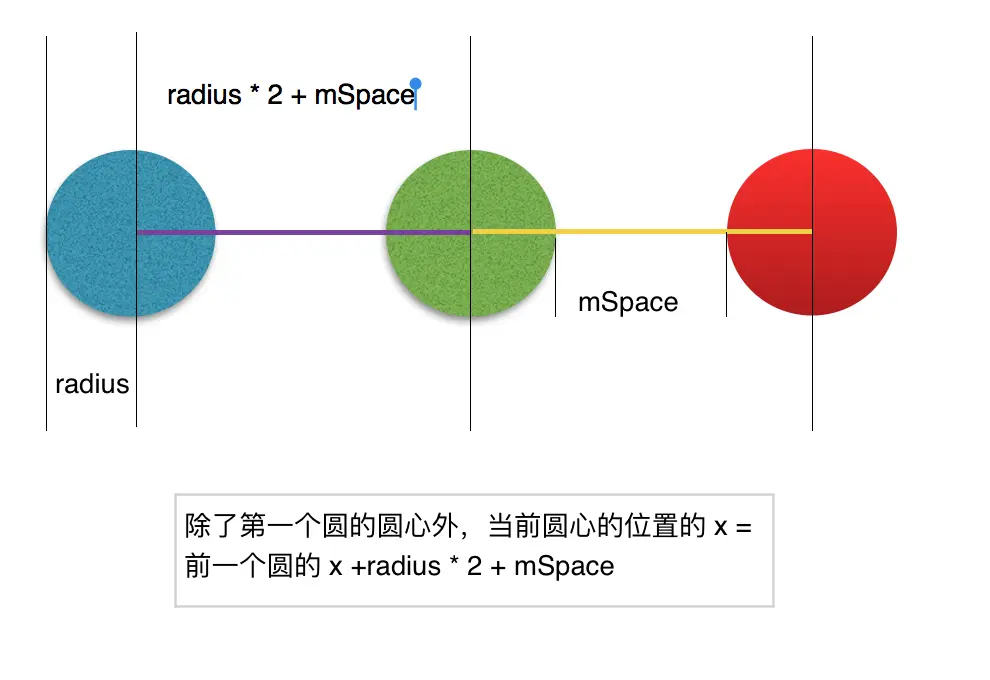

首先整理一下思路，CircleIndicatorView ,它是由一组圆组成的，只不过圆有多种状态，选中、未选中、显示字母、显示数字等等。看着有这么多中状态，感觉挺复杂，但是其实不复杂，只是用不同的变量来控制不同的状态即可。其他的先不考虑，我们只要先把这一排圆画出来，剩下的就比较容易了。要确定一个圆的，需要知道圆的半径和圆心，半径是我们可以配置的,那么，其实核心就是计算这一排的圆点的圆心位置。圆心 y 的位置是固定的（View 高的一般），因此我们只需要计算每个圆的圆心x的位置，看下图，其实很容易就能找到规律，规律如下：第一个圆的x 就等于圆的半径，从第二个圆开始，当前圆的圆心x 坐标为上一个圆的x 坐标 + (radius * 2 + mSpace)。其中mSpace 是圆之间的间距。

有了上面的规律，我们只需要一个循环就能找出所有圆的圆心位置。代码如下：

/**
     * 测量每个圆点的位置
     */
    private void measureIndicator(){
        mIndicators.clear();
        float cx = 0;
        for(int i=0;i<mCount;i++){
            Indicator indicator = new Indicator();
            if( i== 0){
                cx = mRadius + mStrokeWidth;
            }else{
                cx += (mRadius + mStrokeWidth) * 2 +mSpace;
            }

            indicator.cx = cx;
            indicator.cy = getMeasuredHeight() / 2;

            mIndicators.add(indicator);
        }
    }

我们用Indicator类记录了每个圆的圆心位置，并且保存在一个列表里面，现在有了所有圆的数据，我们就可以绘制了。

  @Override
    protected void onDraw(Canvas canvas) {

        for(int i=0;i<mIndicators.size();i++){

            Indicator indicator = mIndicators.get(i);
            float x = indicator.cx;

            float y = indicator.cy;

            if(mSelectPosition == i){
                mCirclePaint.setStyle(Paint.Style.FILL);
                mCirclePaint.setColor(mSelectColor);
            }else{
                mCirclePaint.setColor(mDotNormalColor);
                if(mFillMode != FillMode.NONE){
                    mCirclePaint.setStyle(Paint.Style.STROKE);
                }else{
                    mCirclePaint.setStyle(Paint.Style.FILL);

                }
            }
            canvas.drawCircle(x,y, mRadius, mCirclePaint);

            // 绘制小圆点中的内容
            if(mFillMode != FillMode.NONE){
                String text = "";
                if(mFillMode == FillMode.LETTER){
                    if(i >= 0 && i<LETTER.length){
                        text = LETTER[i];
                    }
                }else{
                    text = String.valueOf(i+1);
                }
                Rect bound = new Rect();
                mTextPaint.getTextBounds(text,0,text.length(),bound);
                int textWidth = bound.width();
                int textHeight = bound.height();

                float textStartX = x - textWidth / 2;
                float textStartY = y + textHeight / 2;
                canvas.drawText(text,textStartX,textStartY, mTextPaint);
            }

        }

    }

绘制的代码很简单，无非就是循环我们保存的列表，拿出每一个Indicator，然后绘制圆就行了，除此之外就是一些状态的判断，比如，是否绘制数字、字母和选中状态等等。

到此，我们的CircleIndicatorView 的绘制工作算是完成了，并且也能够显示在界面上了，但是它现在还是一个单独的View。我们前面说过，IndicatorView 一般是配合ViewPager使用的，它是随着Viewpager的切换而改变的，因此我们需要将IndicatorView 与ViewPager 进行关联。

要让CircleIndicatorView 与ViewPager 关联，首先需要 CircleIndicatorView 实现 ViewPager.OnPageChangeListener 接口。然后在onPageSelected方法中记录当前页的位置。代码如下：

 @Override
    public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {

    }

    @Override
    public void onPageSelected(int position) {
        mSelectPosition = position;
        invalidate();
    }

    @Override
    public void onPageScrollStateChanged(int state) {

    }

第二步，向外提供一个API ,设置CircleIndicatorView 与 ViewPager 关联。

  /**
     *  与ViewPager 关联
     * @param viewPager
     */
    public void setUpWithViewPager(ViewPager viewPager){
        releaseViewPager();
        if(viewPager == null){
            return;
        }
        mViewPager = viewPager;
        mViewPager.addOnPageChangeListener(this);
        int count = mViewPager.getAdapter().getCount();
        setCount(count);
    }

通过如上两步，就建立了CircleIndicatorView 与ViewPager的关联，只需要调用方法setUpWithViewPager 就OK。

到此就完了吗？当然还没有完，其实还有一个小细节，那就是IndicatorView 因该是可以点击的，点击Indicator小圆点就能切换ViewPager 到对应的页面（如 Iphone 和魅族手机的屏幕切换，点击indicator小圆点就可以切换 ,以前没有注意的现在可以去试一下），那么我们也来实现这样一个功能，其实很简单,重写onTouchEvent方法，监听ACTION_DOWN 事件，然后获取点击屏幕的坐标，与所绘制的圆位置比较,如果点击区域在圆的范围内，就点击了该Indicator。点击之后，切换Viewpager到对应页面。代码如下：

  @Override
    public boolean onTouchEvent(MotionEvent event) {
        float xPoint = 0;
        float yPoint = 0;
        switch (event.getAction()){
            case MotionEvent.ACTION_DOWN:
                xPoint = event.getX();
                yPoint = event.getY();
                handleActionDown(xPoint,yPoint);
                break;

        }

        return super.onTouchEvent(event);
    }

    private void handleActionDown(float xDis,float yDis){
        for(int i=0;i<mIndicators.size();i++){
            Indicator indicator = mIndicators.get(i);
            if(xDis < (indicator.cx + mRadius+mStrokeWidth)
                    && xDis >=(indicator.cx - (mRadius + mStrokeWidth))
                    && yDis >= (yDis - (indicator.cy+mStrokeWidth))
                    && yDis <(indicator.cy+mRadius+mStrokeWidth)){
                 // 找到了点击的Indicator
                // 切换ViewPager
                 mViewPager.setCurrentItem(i,false);
                 // 回调
                if(mOnIndicatorClickListener!=null){
                    mOnIndicatorClickListener.onSelected(i);
                }
                break;
            }
        }
    }

到此，我们自定义IndicatorView 的工作就差不多完成了，但是现在的IndicatorView 还不是很灵活，我们要让它的可配置性更强，就应该提供更多的API 来让IndicatorView 使用更加灵活方便，因此，最后一步，加上一些自定义属性来提高它的灵活性。自定义了如下一些属性：

属性名	属性意义	取值
indicatorRadius	设置指示器圆点的半径	单位为 dp 的值
indicatorBorderWidth	设置指示器的border	单位为 dp 的值
indicatorSpace	设置指示器之间的距离	单位为 dp 的值
indicatorTextColor	设置指示器中间的文字颜色	颜色值，如：＃FFFFFF
indicatorColor	设置指示器圆点的颜色	颜色值
indicatorSelectColor	设置指示器选中的颜色	颜色值
fill_mode	设置指示器的模式	枚举值：有三种，分别是letter,number和none

自定义属性文件如下：

 <declare-styleable name="CircleIndicatorView">
        <attr name="indicatorRadius" format="dimension"/>
        <attr name="indicatorBorderWidth" format="dimension"/>
        <attr name="indicatorSpace" format="dimension"/>
        <attr name="indicatorTextColor" format="color"/>
        <attr name="indicatorColor" format="color"/>
        <attr name="indicatorSelectColor" format="color"/>
        <attr name="fill_mode">
            <enum name="letter" value="0"/>
            <enum name="number" value="1"/>
            <enum name="none" value="2"/>
        </attr>
    </declare-styleable>

通过上面这些属性，我们就可以很好的定制IndicaotorView 了，比如，自定义圆的大小，颜色，border，文字的颜色，选中的颜色和展示的模式等等。

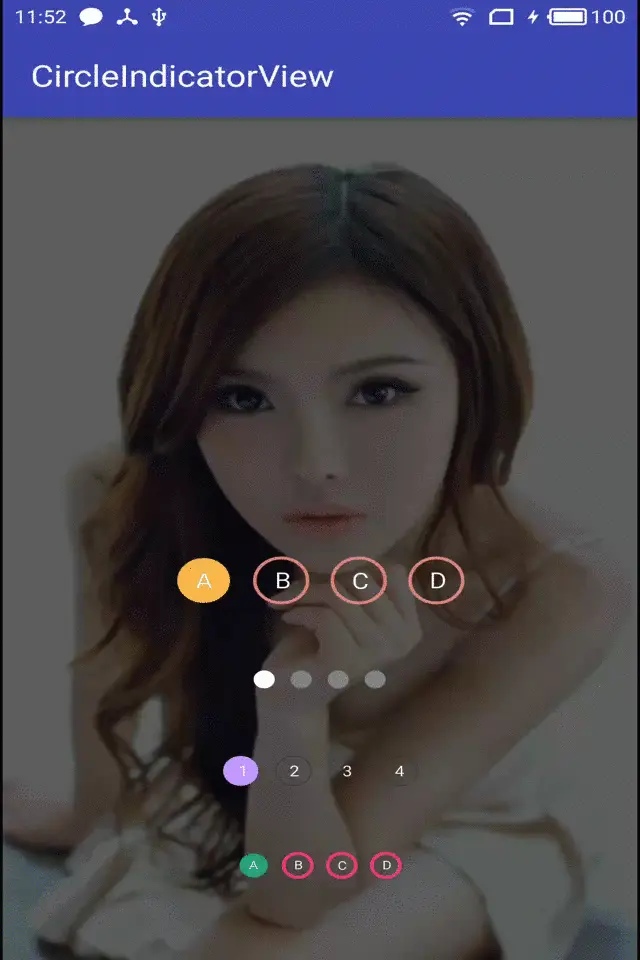

最终的效果如下：

CircleIndicatorView 使用方法

上面讲了自定义IndicatorView 的思路、过程和一些关键代码，为了使用方便，已经将CircleIndicatorView封装成了一个库，以下介绍一下CircleIndicatorView API的使用。Github 地址：github.com/pinguo-zhou…

Dependency

1, 最外层build.gradle添加如下代码：

   allprojects {
       repositories {
    ...
    maven { url 'https://jitpack.io' }
   }
}

2, app 层buid.gradle dependencies 中添加如下代码：

compile 'com.github.pinguo-zhouwei:CircleIndicatorView:v1.0.0'

使用方法如下：
1, xml 添加CircleIndicatorView,配置相关属性

   <com.zhouwei.indicatorview.CircleIndicatorView
           android:id="@+id/indicator_view"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:layout_alignParentBottom="true"
           android:layout_marginBottom="50dp"
           android:layout_centerHorizontal="true"
           app:indicatorSelectColor="#00A882"
           app:fill_mode="letter"
           app:indicatorBorderWidth="2dp"
           app:indicatorRadius="8dp"
           app:indicatorColor="@color/colorAccent"
           app:indicatorTextColor="@android:color/white"
           />

2, 在代码中与ViewPager 关联

         // 初始化ViewPager 相关
          mViewPager = (ViewPager) findViewById(R.id.viewpager);
          mPagerAdapter = new ViewPagerAdapter();
          mViewPager.setAdapter(mPagerAdapter);

          mIndicatorView = (CircleIndicatorView) findViewById(R.id.indicator_view);
          // 关联ViewPager
          mIndicatorView.setUpWithViewPager(mViewPager);

上面所有列举的属性，出了在xml 中配置外，也可以在代码中设置,如下：

          // 在代码中设置相关属性

          CircleIndicatorView indicatorView = (CircleIndicatorView) findViewById(R.id.indicator_view3);
          // 设置半径
          indicatorView.setRadius(DisplayUtils.dpToPx(15));
          // 设置Border
          indicatorView.setBorderWidth(DisplayUtils.dpToPx(2));

          // 设置文字颜色
          indicatorView.setTextColor(Color.WHITE);
          // 设置选中颜色
          indicatorView.setSelectColor(Color.parseColor("#FEBB50"));
          //
          indicatorView.setDotNormalColor(Color.parseColor("#E38A7C"));
          // 设置指示器间距
          indicatorView.setSpace(DisplayUtils.dpToPx(10));
          // 设置模式
          indicatorView.setFillMode(CircleIndicatorView.FillMode.LETTER);

          // 最重要的一步：关联ViewPager
          indicatorView.setUpWithViewPager(mViewPager);

最后

以上就是通过自定义View的方式实现一个多功能的IndicatorView的全部内容，内容很简单，通过自定义的View方式实现很方便，免得每次还得找设计师要切图啊（能自己动手的，就不找设计师要了。😄）。如有问题欢迎交流，最后，如果你觉得不错的话，欢迎github 赏个start啊！！轮子传送门 github.com/pinguo-zhou…
