翻屏类 h5 适配方案:解决宽高自适应难题

4,715
原文链接: github.com

基于淘宝适配方案flexible + 翻屏h5 适配方案adaptive

flexible解读及应用

原文: www.w3cplus.com/mobile/lib-…

大漠的文章(简洁):github.com/amfe/articl…

giuhub:github.com/amfe/lib-fl…

本文主要介绍的是如何使用Flexible库来完成H5页面的终端适配。为什么推荐使用Flexible库来做H5页面的终端设备适配呢?主要因为这个库在手淘已经使用了近一年,而且已达到了较为稳定的状态。 其实H5适配的方案有很多种,网上有关于这方面的教程也非常的多。移动端适配原理大同小异,大部分是通过控制根元素的font-size值实现设备宽度的适配(通常是宽度)。

方案一:浏览器缩放viewport

简单方便,像素失真

	var phoneScale = parseInt(window.screen.width)/640;
	document.write('<meta name="viewport" content="width=640, initial-scale = '+phoneScale+', maximum-scale = '+phoneScale+', maximum-scale = '+phoneScale+', target-densitydpi=device-dpi">');
	}

方案二:CSS MediaQuery

易理解,断点区间,安卓机型问题多,需特殊照顾

	@media (min-width:340px) and (max-width: 359px) {
	    html,body{font-size: 66%;}
	}
	@media (min-width:360px) and (max-width: 374px) {
	    html,body{font-size: 70%;}
	}
	...


方案三:淘宝flexible

市面流行,经受的住数亿网民的考验

源码解读

实际上:flexible计算dpr,通过width和dpr计算fontSize;对于dpr不等于1的设备,则通过viewport缩小,fontSize放大,达到设配高清屏的目的。 flexible目前最新也是最稳定版本-0.3.2,实现很简单,主要做以下三件事:

1.计算dpr,rem值 2.动态改写meta-viewport标签 3.动态改写html元素font-size的值

2、3点基于1的计算结果,那么问题就转化为计算dpr、rem,上源码: 计算dpr核心代码

	var isIPhone = win.navigator.appVersion.match(/iphone/gi);
	var devicePixelRatio = win.devicePixelRatio;
	if (isIPhone) {
	    if (devicePixelRatio >= 3 && (!dpr || dpr >= 3)) {
	        dpr = 3;
	    } else if (devicePixelRatio >= 2 && (!dpr || dpr >= 2)){
	        dpr = 2;
	    } else {
	        dpr = 1;
	    }
	} else {
	    // 其他设备下,仍旧使用1倍的方案
	    dpr = 1;
	}

IOS下:dpr>=3 ==> 3,dpr>=2 ==> 2; Android下:dpr === 1(有点无语)

计算rem核心代码

	function refreshRem(){
	    var width = docEl.getBoundingClientRect().width;
	    if (width / dpr > 540) {
	        width = 540 * dpr;
	    }
	    var rem = width / 10;
	    docEl.style.fontSize = rem + 'px';
	    flexible.rem = win.rem = rem;
	}

如果已有viewport或flexible标签则以此计算dpr(优先配置功能)

	var metaEl = doc.querySelector('meta[name="viewport"]');
    var flexibleEl = doc.querySelector('meta[name="flexible"]');
    if (metaEl) {
        //console.warn('将根据已有的meta标签来设置缩放比例');
        var match = metaEl.getAttribute('content').match(/initial\-scale=([\d\.]+)/);
        if (match) {
            scale = parseFloat(match[1]);
            dpr = parseInt(1 / scale);
        }
    } else if (flexibleEl) {
        var content = flexibleEl.getAttribute('content');
        if (content) {
            var initialDpr = content.match(/initial\-dpr=([\d\.]+)/);
            var maximumDpr = content.match(/maximum\-dpr=([\d\.]+)/);
            if (initialDpr) {
                dpr = parseFloat(initialDpr[1]);
                scale = parseFloat((1 / dpr).toFixed(2));
            }
            if (maximumDpr) {
                dpr = parseFloat(maximumDpr[1]);
                scale = parseFloat((1 / dpr).toFixed(2));
            }
        }
    }

动态改写meta-viewport、html的data-dpr属性(默认配置)

	docEl.setAttribute('data-dpr', dpr);
	if (!metaEl) {
	    metaEl = doc.createElement('meta');
	    metaEl.setAttribute('name', 'viewport');
	    metaEl.setAttribute('content', 'initial-scale=' + scale + ', maximum-scale=' + scale + ', minimum-scale=' + scale + ', user-scalable=no');
	    if (docEl.firstElementChild) {
	        docEl.firstElementChild.appendChild(metaEl);
	    } else {
	        var wrap = doc.createElement('div');
	        wrap.appendChild(metaEl);
	        doc.write(wrap.innerHTML);
	    }
	}

viewport知识补充

如果你对视窗viewport不是很了解,建议读读《消除viewport的疑惑-移动网页开发》,写的非常好! 通常的,移动端页面会写上这么一句:

	<meta name="viewport" content="width=device-width, initial-scale=1.0, minimum-scale=1, maximum-scale=1, user-scalable=no" />

flexible的viewport是这样写的:

	metaEl.setAttribute('content', 'initial-scale=' + scale + ', maximum-scale=' + scale + ', minimum-scale=' + scale + ', user-scalable=no');

读到这里寂寞的读者会发现,flexible没有直接定义device-width?好吧,上文挑重点说:

	<meta name="viewport" content="initial-scale=1">
	<meta name="viewport" content="width=device-width">

这两句代码能达到一样的效果,也可以把当前的的viewport变为 ideal viewport。缩放是相对于什么来缩放的?因为这里的缩放值是1,也就是没缩放,但却达到了 ideal viewport 的效果,所以,那答案就只有一个了,缩放是相对于 ideal viewport来进行缩放的,当对ideal viewport进行100%的缩放,也就是缩放值为1的时候,不就得到了 ideal viewport吗?事实证明,的确是这样的。当两者同时存在时取其最大值。

附:

	device-width      ==> win.screen.width                      始终是竖屏结果
	ideal-viewport    ==> docEle.getBoundingClientRect().width  横竖屏结果不一样
	initial-scale = 1 ==> 100% * ideal-viewport

### 使用 在head引入flexible.js >使用flexible就不要设置metaviewport了,因为会阻断后面的执行,详情看源码;除非你想自定义dpr
	//直接加载cdn文件(其中css文件非必须)
	<script src="http://g.tbcdn.cn/mtb/lib-flexible/0.3.4/??flexible_css.js,flexible.js"></script>
	//或下载到项目目录下
	<script src="/local-assets/js/flexible/flexible-0.3.2.js"></script>

其他的事都是css的事,根据你的PSD尺寸,如640px宽,那么rem基准就是640/10=64px,有一个64px高的div就是:height:1rem; 推荐 sublimeText3 cssrem插件 自动完成计算

adaptive解读及应用

adaptive是基于flexible的h5翻屏适配解决方案,是对flexible的dpr和fontSize的计算结果,进一步精准计算并动态改写。简言之:flexible适配设备宽度,adaptive适配设备高度。

怎么样算适配好

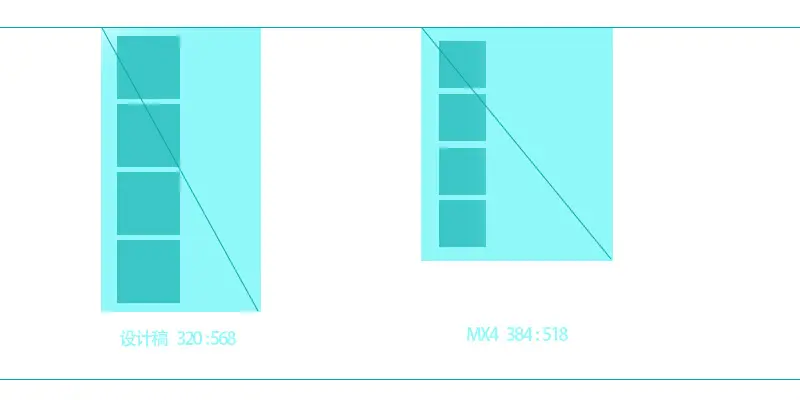

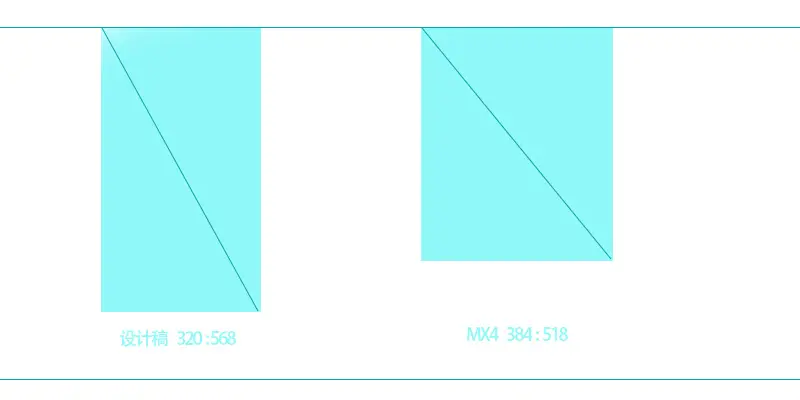

一个场景:一副满屏的背景图片,怎么样才是适配到各个设备?长宽比不同的设备,总要有所取舍,你想 background-size: 100% | contain | cover; 100%会拉伸,contain会留白,cover会裁切。这时候傻逼运营来了:这页面有bug,图片显示不全balabala。我就问你what are you fucking doing? 回到正题,估计做翻屏遇到最多的问题就是页面元素显示不全了吧,因为往往浏览器五花八门的标题栏和功能区会占据可视区域。 以本工厂单屏设计稿为例: 640 * 1136(i5,ISUX给的宽高比则比较合理:320 * 504,减去了标题栏高度), 另一个极端机子MX4 可视区是384 * 518,问你死了没 极端 那么这种情况下,这样显示比较合理?显然,信息肯定要显示全,排版不能乱。要满足此需求,估计只有缩小元素了吧,如果有更好的点子还望不吝赐教。 排版

如何用高度计算fontSize

使用rem的好处就是只需关心根元素fontSize,flexible已经计算好宽度的fontSize了,以下计算校准值:

	var autoScale = function(){
	    var designW = 640,                               //设计稿宽
	        designH = 1136,                              //设计稿高
	        winW = docEl.clientWidth,                    //实际可视区宽
	        winH = docEl.clientHeight,                   //实际可视区高
	        idealFs = parseFloat(docEl.style.fontSize),  //理想基准字号(既flexible计算字号)
	        idealH = winW * designH / designW,           //理想可视区高(根据设计稿等比缩放计算高度)
	        exactFs = winH * idealFs / idealH,           //准确基准字号(最终结果)

	    docEl.style.fontSize = exactFs + 'px';
	};

上码定义了设计稿宽高,实际可视区宽高,理想情况下:这两组数据的比值相等,那么也就没这里什么事了。然鹅这是不可能滴,实际上,iphone5 640 * 1136 的宽高比是比较极端的了,相比绝大部分机子是比较“高”的,所以计算出最终fs结果是变小的。 分析一下以上函数:

1.根据设计稿宽高(已知)和实际可视宽度计算出理想可视区高idealH,所谓理想,既是上文提到的理想宽高比值与设计稿的相等 2.根据理想可视区高idealH计算出准确基准字号exactFs 3.把exactFs赋值给根元素就可以了

以下为UC的测试数据,可视宽度(window.innerWidth)可视高度(window.innerHeight)

可视宽度 可视高度(含导航栏) 可视高度(不含导航栏) dpr
iphone6 375 559 628 2
Snote4 360 519 567 4
MI4 360 514 564 4
P8 360 470 519 2
Honor3C 350 518 567 2
Mnote2 360 519 567 3
MX4 384 518 567 3

生产中遇到的坑

坑1:安卓机获取可视区高前后不一致 测试中发现,“前后”具体体现在滚动过页面,首次加载的高度比滚动后二次加载的高度小,得益于之前调研上表时做了大量测试,原因是滚动后浏览器会收起标题栏释放了占有的高度,这就导致了页面元素太大而溢出可视区,不信?试试。那么既然问题出在滚动上,以其人之道还治其人之身:

	//以i6 uc为例
	alert(docEl.clientHeight);//559
	win.scrollTo(0,0);
	alert(docEl.clientHeight);//585,不错,是我要的结果

在autoScale函数前加入 win.scrollTo(0,0); 哼哼,这把该可以了吧

	var autoScale = function(){
		win.scrollTo(0,0);
		...
	}

什么!还是不行? bq。。。 long long after 我又回头看了flexible的源码,才发现

	win.addEventListener('resize', function() {
       clearTimeout(tid);
       tid = setTimeout(refreshRem, 300);
    }, false);

天了噜,win.scrollTo(0,0); 解决的问题,resize又让他一夜回到解放前。考虑到手机端resize的情况很少见,不像pc可以拖拽,于是为了配合adaptive,我把resize监听注释了。问题解决!

坑2:浏览器回退 之前没考虑到浏览器回退的情况,展哥提供的bug,发现会有放大情况。曾老师提供思路,于是问题很快解决。浏览器回退不会触发onload但会触发pageshow,之前adaptive没有监听pageshow,而flexible有,于是。。。 加了监听事件,大功告成。

优化

0.1.2版本加入了横竖屏判断和提示,横屏会添加遮罩,提示“请使用竖屏浏览”。

使用

example:70.vrm.cn/8

在head引入flexible.js,adaptive.js,有前后依赖关系

	<script src="/local-assets/js/flexible/flexible-0.3.2.js"></script>
	<script src="/local-assets/js/flexible/adaptive-0.1.2.js"></script>

在flexible基础上无痛修改,其他该怎么写怎么写,请参照前文。 另外:如有设计稿尺寸不一致,只需修改 designW,designH的值即可。

等等,wap页面还要兼容pc? 好吧,pc怎么排版合适?想了想:高度满屏,宽度自适应可以不 pc,wap代码分管的,直接在pc以上js文件后插入;如果用一份代码,判断ua去吧~

	<script>
        (function(win,doc){
            var wh = win.innerHeight;
            var dh = 1136;
            var dw = 640;
            var h = wh;
            var w = dw * wh / dh;
            var docEl = doc.documentElement;
            setTimeout(function(){
                docEl.style.cssText = 'width:'+ w +'px;height:'+ h +'px;margin:0 auto;font-size:'+ w/10 + 'px';},300);
        })(window,document);
    </script>

结语

本文到此结束,开发中遇到的问题均已修复,如发现任何bug或可优化的地方欢迎随时回复交流
