Android 代码混淆入门篇

内容提要

本篇文章主要有三个部分，让读者读完后能自己写规则混淆项目

• 对Android代码怎么开启混淆做一个简单的介绍。
• 对混淆规则做一个简单介绍；
• 在混淆过后Crash日志反推代码工具retrace.bat、可视化反推工具GUI说明。

对混淆的一个简单介绍：

  Android SDK 自带了混淆工具Proguard。它位于SDK根目录\tools\proguard下面。如果开启了混淆，Proguard默认情况下会对所有代码，包括第三方包都进行混淆，可是有些代码或者第三方包是不能混淆的，这就需要我们手动编写混淆规则来保持不能被混淆的部分。
混淆有几个作用：

• 【优化】它能优化java的字节码，使程序运行更快；
• 【压缩】最直观的就是减少App大小，在混淆过程中它会找出未被使用过的类和类成员并删除他们；
• 【混淆】这个功能使我们的java代码中的类、函数、变量名随机变成无意义的代号形如：a,b,c...之类的，即使我们的APP即使被反编译，也不容易理解了。

  上面这几个功能都是默认打开的，要关闭他们只需配置规则：
  -dontshrink :关闭压缩；
  -dontoptimize：关闭优化；
  -dontobfuscate：关闭混淆。

写在开始之前：
本编使用Android Studio工具作为开发环境，Eclipse类似；
Android Studio新建项目时会在项目根目录下自动生成一个混淆配置文件：
proguard-rules.pro;【Eclipse 下面的文件名为：proguard.cfg或者proguard.txt】里面的内容规则都是一样的；

1.现在开始混淆：

第一步：开启混淆，编辑项目配置文件build.gradle(Module: app)

minifyEnabled true；这个选项的意思为开启混淆；
proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'；//配置文件

  'proguard-android.txt' 是AndroidStudio默认自动导入的规则，这个文件位于Android SDK根目录\tools\proguard\proguard-android.txt。这里面是一些比较常规的不能被混淆的代码规则。
  'proguard-rules.pro'是针对我们自己的项目需要特别定义混淆规则，它位于项目根目录下面，里面的内容需要我们自己编写

zipAlignEnabled true 这个在打包时需要设置为true，能优化我们的java字节码，提高运行效率；

build.gradle编辑完成后如下图所示：（表示发布的release包，会按照指定规则来进行混淆）

android {
    compileSdkVersion 23
    buildToolsVersion "24.0.1"
    defaultConfig {
    }
    buildTypes {
        release { //主要看这部分：
            zipAlignEnabled true
            minifyEnabled true
            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
        }
    }
 ....
}

第二步：现在就可以开始编辑自己的规则了

下面是一个比较简单的proguard-rules.pro文件内容，做完这些就可以打包发布版本了

将混淆过的APK反编译，你会发现里面的代码变成了a、b、c之类的没有意义的代号了，而且APK也变小了。

2.重点来了【规则介绍】

现在对混淆规则做一个介绍：

先来看一看Android studio 默认包含的规则文件(proguard-android.txt 文件)里面的类容，我们选出几个重点说明：

#混淆时不生成大小写混合的类名
-dontusemixedcaseclassnames
#不忽略非公共的类库
-dontskipnonpubliclibraryclasses
#混淆过程中打印详细信息
-verbose

#关闭优化
-dontoptimize
#不预校验
-dontpreverify

# Annotation注释不能混淆
-keepattributes *Annotation*
#对于NDK开发 本地的native方法不能被混淆
-keepclasseswithmembernames class * {
    native <methods>;
}
#保持View的子类里面的set、get方法不被混淆（*代替任意字符）
-keepclassmembers public class * extends android.view.View {
   void set*(***);
   *** get*();
}

#保持Activity子类里面的参数类型为View的方法不被混淆，如被XML里面应用的onClick方法
# We want to keep methods in Activity that could be used in the XML attribute onClick
-keepclassmembers class * extends android.app.Activity {
   public void *(android.view.View);
}

#保持枚举类型values()、以及valueOf(java.lang.String)成员不被混淆
-keepclassmembers enum * {
    public static **[] values();
    public static ** valueOf(java.lang.String);
}

#保持实现Parcelable接口的类里面的Creator成员不被混淆
-keepclassmembers class * implements android.os.Parcelable {
  public static final android.os.Parcelable$Creator CREATOR;
}

#保持R类静态成员不被混淆
-keepclassmembers class **.R$* {
    public static <fields>;
}

#不警告support包中不使用的引用
-dontwarn android.support.**
-keep class android.support.annotation.Keep
-keep @android.support.annotation.Keep class * {*;}
#保持使用了Keep注解的方法以及类不被混淆
-keepclasseswithmembers class * {
    @android.support.annotation.Keep <methods>;
}
#保持使用了Keep注解的成员域以及类不被混淆
-keepclasseswithmembers class * {
    @android.support.annotation.Keep <fields>;
}
-keepclasseswithmembers class * {
    @android.support.annotation.Keep <init>(...);
}

上面默认的规则中指示了些需要保持不能别混淆的代码，包括：

1. 继承至Android组件（Activity, Service...）的类。
2. 自定义控件，继承至View的类（被xml文件引用到的，名字已经固定了的）
3. enum 枚举
4. 实现了 android.os.Parcelable 接口的
5. Android R文件
6. 数据库驱动...
7. Android support 包等
8. Android 的注释不能混淆
   -keepattributes *Annotation*
9. 对于NDK开发 本地的native方法不能被混淆
   -keepclasseswithmembernames class * { native <methods>; }

对于特定的项目还有很多不能被混淆的，需要我们自己写规则来指示，将在下面来说明：

• 对一些符号做一些说明

现在来看一下需要我们自己编写的proguard-rules.pro：

#压缩级别0-7，Android一般为5(对代码迭代优化的次数)
-optimizationpasses 5

#不使用大小写混合类名
-dontusemixedcaseclassnames

 #混淆时记录日志
-verbose

#不警告org.greenrobot.greendao.database包及其子包里面未应用的应用
-dontwarn org.greenrobot.greendao.database.**
-dontwarn rx.**
-dontwarn org.codehaus.jackson.**
......
#保持jackson包以及其子包的类和类成员不被混淆
-keep class org.codehaus.jackson.** {*;}
#--------重要说明-------
#-keep class 类名 {*;}
#-keepclassmembers class 类名{*;}
#一个*表示保持了该包下的类名不被混淆；
# -keep class org.codehaus.jackson.*
#二个**表示保持该包以及它包含的所有子包下的类名不被混淆
# -keep class org.codehaus.jackson.**
#------------------------
#保持类名、类里面的方法和变量不被混淆
-keep class org.codehaus.jackson.** {*;}
#不混淆类ClassTwoOne的类名以及类里面的public成员和方法
#public 可以换成其他java属性如private、public static 、final等
#还可以使<init>表示构造方法、<methods>表示方法、<fields>表示成员，
#这些前面也可以加public等java属性限定
-keep class com.dev.demo.two.ClassTwoOne {
    public *;
}
#不混淆类名，以及里面的构造函数
-keep class com.dev.demo.ClassOne {
    public <init>();
}
#不混淆类名，以及参数为int 的构造函数
-keep class com.dev.demo.two.ClassTwoTwo {
    public <init>(int);
}
#不混淆类的public修饰的方法，和private修饰的变量
-keepclassmembers class com.dev.demo.two.ClassTwoThree {
    public <methods>;
    private <fields>;
}
#不混淆内部类，需要用$修饰
#不混淆内部类ClassTwoTwoInner以及里面的全部成员
-keep class com.dev.demo.two.ClassTwoTwo$ClassTwoTwoInner{*;}
......

对一些规则的解释：

-keepattributes {name}  保护给定的属性不被混淆，
  如：-keepattributes *Annotation*

---

-dontwarn {name}  不要警告指定库中找不到的引用。混淆在默认情况下会检查每个库的引用是否正确，但是有些第三方库里面会有用不到的类，有些没有正确引用，所以需要对第三方库取消警告 否则会报错，而且有可能混淆时间会很长。
  如：-dontwarn org.codehaus.jackson.**

---

-keep {Modifier} {class_specification}  保留指定的类名、类成员不被混淆

---

-keepclassmembers {modifier} {class_specification}   保留指定的类成员不被混淆

---

-keepclasseswithmembers {class_specification}   保留指定的类名、类成员不被混淆

---

-keepnames {class_specification}   保留指定的类名、类成员的名称不被混淆

---

-keepclasseswithmembernames {class_specification}   保留指定的类名、类成员名称不被混淆（如果存在的话）

---

3.混淆后根据Crash崩溃日志反推代码

成功打包后会在目录 app\build\outputs\mapping\release 下生成几个文件：

说明：
dump.txt 混淆后类的内部结构说明;
mapping.txt 混淆前与混淆后名称对应关系;
seeds.txt 经过了一系列keep语句的保持，没有被混淆的类，成员的名称列表文件。
usage.txt 经过压缩后被删除的没有使用的代码，方法...等的名称的列表文件

retrace工具：
混淆反推工具为retrace.sh(Mac平台)或者retrace.bat（Windows平台）
该工具在sdk根目录\tools\proguard\bin\retrace.sh
(Windows平台类似)；
命令格式：
./retrace.sh [mapping.txt目录] [崩溃日历目录]
(Windows平台：retrace.bat [mapping.txt目录] [崩溃日历目录])

• 第一步：保存Crash日志如下：截取日志保存为txt文件如：bug.txt。

  03-21 03:09:32.389: E/AndroidRuntime(3582): FATAL EXCEPTION: main
  03-21 03:09:32.389: E/AndroidRuntime(3582): Process: com.dev.demo, PID: 3582
  03-21 03:09:32.389: E/AndroidRuntime(3582): java.lang.NullPointerException: Attempt to invoke virtual method 'boolean java.lang.String.equals(java.lang.Object)' on a null object reference
  03-21 03:09:32.389: E/AndroidRuntime(3582):     at com.dev.demo.two.b.b(Unknown Source)
  03-21 03:09:32.389: E/AndroidRuntime(3582):     at com.dev.demo.a.a.printTest(Unknown Source)
  03-21 03:09:32.389: E/AndroidRuntime(3582):     at com.dev.demo.MainActivity.i(Unknown Source)
  03-21 03:09:32.389: E/AndroidRuntime(3582):     at com.dev.demo.MainActivity.a(Unknown Source)
  03-21 03:09:32.389: E/AndroidRuntime(3582):     at com.dev.demo.MainActivity$1.onClick(Unknown Source)

• 第二步：删掉Crash日志中03-21 03:09:32.389: E/AndroidRuntime(3582):部分，否则无法反推还原。删除后如下：

  FATAL EXCEPTION: main
  Process: com.dev.demo, PID: 3582
  java.lang.NullPointerException: Attempt to invoke virtual method 'boolean java.lang.String.equals(java.lang.Object)' on a null object reference
  at com.dev.demo.two.b.b(Unknown Source)
  at com.dev.demo.a.a.printTest(Unknown Source)
  at com.dev.demo.MainActivity.i(Unknown Source)
  at com.dev.demo.MainActivity.a(Unknown Source)
  at com.dev.demo.MainActivity$1.onClick(Unknown Source)

• 第三步：打开命令窗口输入命令：如: ./retrace.sh mapping.txt bug.txt
  如下：

按确认后得到结果如下：

FATAL EXCEPTION: main
Process: com.dev.demo, PID: 3582
java.lang.NullPointerException: Attempt to invoke virtual method 'boolean java.lang.String.equals(java.lang.Object)' on a null object reference
at com.dev.demo.two.ClassTwoThree.void test()(Unknown Source)
at com.dev.demo.one.ClassOneOne.void printTest()(Unknown Source)
at com.dev.demo.MainActivity.void printWifi()(Unknown Source)
at com.dev.demo.MainActivity.void access$000(com.dev.demo.MainActivity)(Unknown Source)
at com.dev.demo.MainActivity$1.void onClick(android.view.View)(Unknown Source)

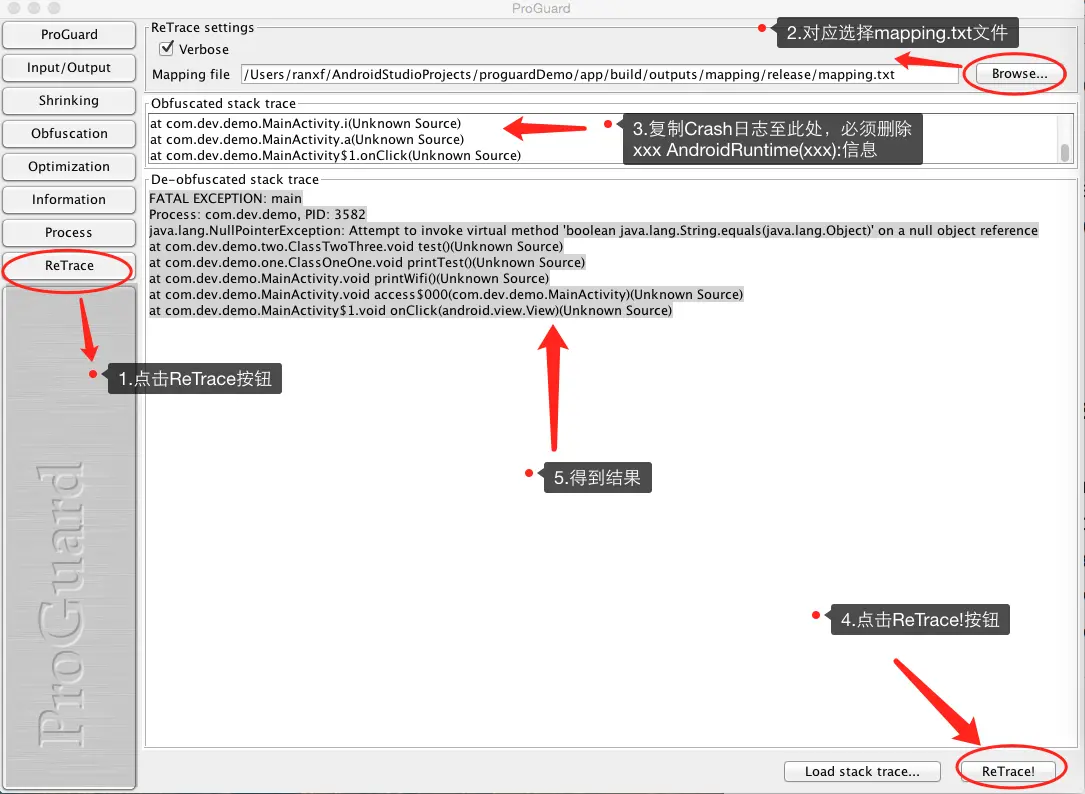

除了有retrace.sh工具外还有可视化工具，和retrace.sh同目录下proguardgui.sh，这是一块Progurad的可视化工具：
(Windows平台类似)

有时为了Crash日志更容易定位可以在规则里面添加:

-keepattributes SourceFile, LineNumberTable

这样Crash日志里面就能保留类名称 和行号了

好了，所有终于完了，希望能帮助到你！谢谢！

---
