随着Android的不断成熟,许多绚丽的效果也在不断的被大家开发出来,其中侧滑的效果用到的项目很多,用的好的更是给吸引了很多用户。国内像QQ和酷狗App的侧滑就很给力,所以查了一些资料,并结合ViewDragHelper辅助类,做了一种比较简单的侧滑实现方式。

一、实现效果图

  • 实现的效果基本跟酷狗App差不多,因为就是仿造酷狗的~~

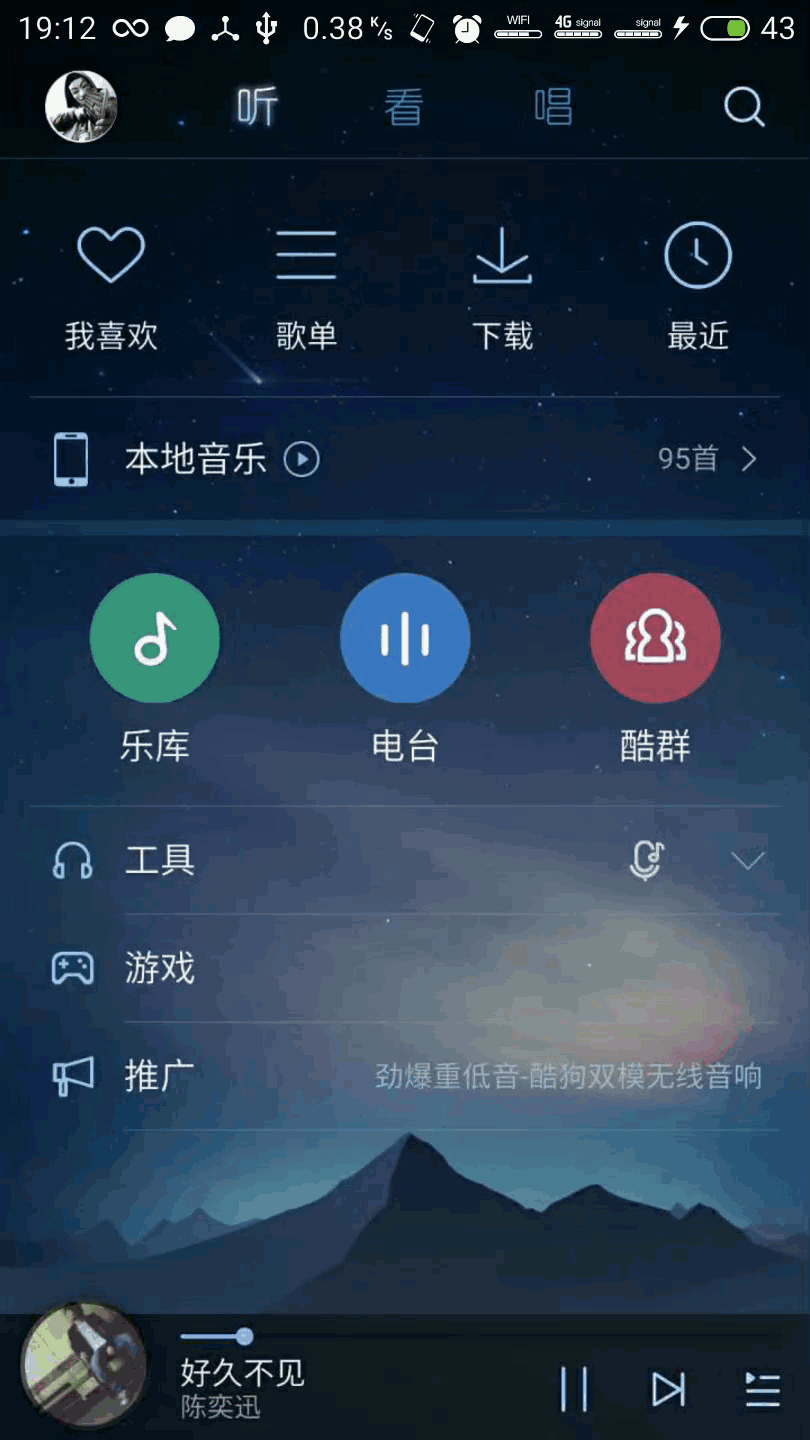

预览图

二、实现原理

  • SlideLayout控件使用的是ViewDragHelper辅助类来实现的。ViewDragHelper是一个实现View的拖拽的神器,它把View的拖拽操作变得特别的简单,不熟悉ViewDragHelper的同学请先上传送门

  • 要实现拖拽,首先需要将SlideLayout和ViewDragHelper关联起来,然后将SlideLayout的事件交给ViewDragHelper来处理,然后在ViewDragHelper提供的回调里就可以对View进行各种操作。不过拖拽的原理都是差不多的,通过水平或者竖直的移动ViewGroup,然后不断的layout和invalidate进行重绘显示。

  • 在滑动的过程中,除了要不断的计算滑动的位置和重绘界面,还需要对子容器进行不同的动画操作,这里使用的是ViewHelper类对View做平移缩放和渐变等动画。

  • 另外还使用枚举来记录SlideLayout侧滑的状态,包括关闭,打开和正在滑动。并且提供PanelSlideListener监听滑动的状态。这样就可以根据不同的状态做不同的操作。比如手动打开侧滑,关闭侧滑等等。

三、逻辑分析

这个项目实现的逻辑其实并不难,只需要计算出ViewGroup滑动的位置,然后重绘就行,其次还需要计算控件缩放和拉伸的比例等等。当然对各种View的操作方法还是要比较熟悉,不然搞不明白有些逻辑要做这里做。

1. SlideLayout应该作为一个控件容器来包容两个子容器,一个菜单容器,一个主容器,首先我们需要获取SlideLayout容器的宽高和两个子容器对象

  • 在View的onSizeChanged()方法里获取SlideLayout的宽高,此时控件已经测量完成

    /**
     * 当控件的宽高发生变化时会回调这个方法,可以用来测量控件的宽高
     *
     * @param w
     * @param h
     * @param oldw
     * @param oldh
     */
    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        mSlideHeight = getMeasuredHeight();
        mSlideWidth = getMeasuredWidth();
        /**
         * 初始化拖动的范围
         * 默认为屏幕宽度的60%
         */
        mSlideRange = (int) (mSlideWidth * mRangePercent);
    }
  • 在View的onFinishInflate()方法里可以获取容器对象,此时布局已经填充

    /**
     * 当View填充结束时会调用这个方法,可以获取子View对象
     */
    @Override
    protected void onFinishInflate() {
        super.onFinishInflate();
        if (getChildCount() < 2) {
            throw new IllegalStateException("SlideLayout控件的子View必须大于2个");
        }
        if (!((getChildAt(0) instanceof ViewGroup) && (getChildAt(1) instanceof ViewGroup))) {
            throw new IllegalArgumentException("SlideLayout控件的子View必须是ViewGroup");
        }
        mMenuContainer = (ViewGroup) getChildAt(0);
        mMainContainer = (ViewGroup) getChildAt(1);
    }

2. 获取到了需要的属性和对象之后,就可以将SlideLayout和ViewDragHelper进行绑定

  • 首先在控件的构造里创建ViewDragHelper对象,创建完之后会有一个回调,而我们对View的各种操作就是在回调的各种方法里进行的

    /** View的滑动的辅助类,在回调里监听View的各种操作
     * @param forParent 要进行触摸滑动的父控件
     * @param sensitivity 控件滑动的速度,敏感度,1.0f正常
     * @param cb  对View的事件发生改变的回调
     */
    mDragHelper = ViewDragHelper.create(this, 1.0f, mViewCallback);
  • 创建对象之后,如果此时就对View进行操作是没有效果的,因为还需要把SlideLayout的处理事件传递给ViewDragHelper

    /**
      * 转交拦截事件给辅助类
      *
      * @param ev
      * @return
      */
     @Override
     public boolean onInterceptTouchEvent(MotionEvent ev) {
         final int action = MotionEventCompat.getActionMasked(ev);
         if (action == MotionEvent.ACTION_CANCEL || action == MotionEvent.ACTION_UP) {
             mDragHelper.cancel();
             return false;
         }
         return mDragHelper.shouldInterceptTouchEvent(ev);
     }

     /**
      * 转交触摸事件给辅助类
      *
      * @param event
      * @return
      */
     @Override
     public boolean onTouchEvent(MotionEvent event) {
         try {
             mDragHelper.processTouchEvent(event);
         } catch (Exception e) {
             e.printStackTrace();
         }
         return true;
     }
  • 最重要的地方就是ViewDragHelper的回调了,里面有很多方法,每一个都很重要,这里列举一个对容器的滑动处理方法onViewPositionChanged()。其实逻辑也是比较简单,就是判断当前滑动的是哪一个容器,计算容器的左边界值,然后对容器进行重绘

    /**
     * 当子View的位置发送改变时回调
     * @param changedView 改变的子View
     * @param left 距离左边界距离
     * @param top 距离顶部距离
     * @param dx 水平滑动距离差
     * @param dy 竖直滑动距离差
     */
    @Override
    public void onViewPositionChanged(View changedView, int left, int top, int dx, int dy) {
        /**
         * 将菜单面板的移动量给主面板
         */
        if (changedView == mMenuContainer) {
            mMenuContainer.layout(0, 0, mSlideWidth, mSlideHeight);
            int newLeft = mMainContainer.getLeft() + dx;
            newLeft = fixLeft(newLeft);
            mMainContainer.layout(newLeft, 0, newLeft + mSlideWidth, mSlideHeight);
        }

        // 处理移动事件
        performSlideEvent();
    }

五、使用教程

  • 布局文件中

    <com.pinger.slide.SlideLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        android:id="@+id/slideLayout"
        android:layout_width="match_parent"
        android:background="@mipmap/icon_bg"
        android:layout_height="match_parent">

        // 菜单容器
        <include layout="@layout/layout_menu"/>

        // 主容器
        <include layout="@layout/layout_main"/>
    </com.pinger.slide.SlideLayout>
  • 代码中获取对象,设置监听,设置打开或者关闭侧滑

六、总结

有了ViewDragHelper这个辅助类,对ViewGroup进行操作相对来说已经比较简单了,只需要处理计算和绘制的工作,其他的都已经做好了。当然ViewDragHelper的作用远不于此,想要了解更多的同学可以去研究一下这个类的源码。这里也只是简单的实现了侧滑功能,要想做的更完美的同学请自行修改。
